Subaru Impreza: кузов, кондиционирование, подушки безопасности. Руководство - часть 127





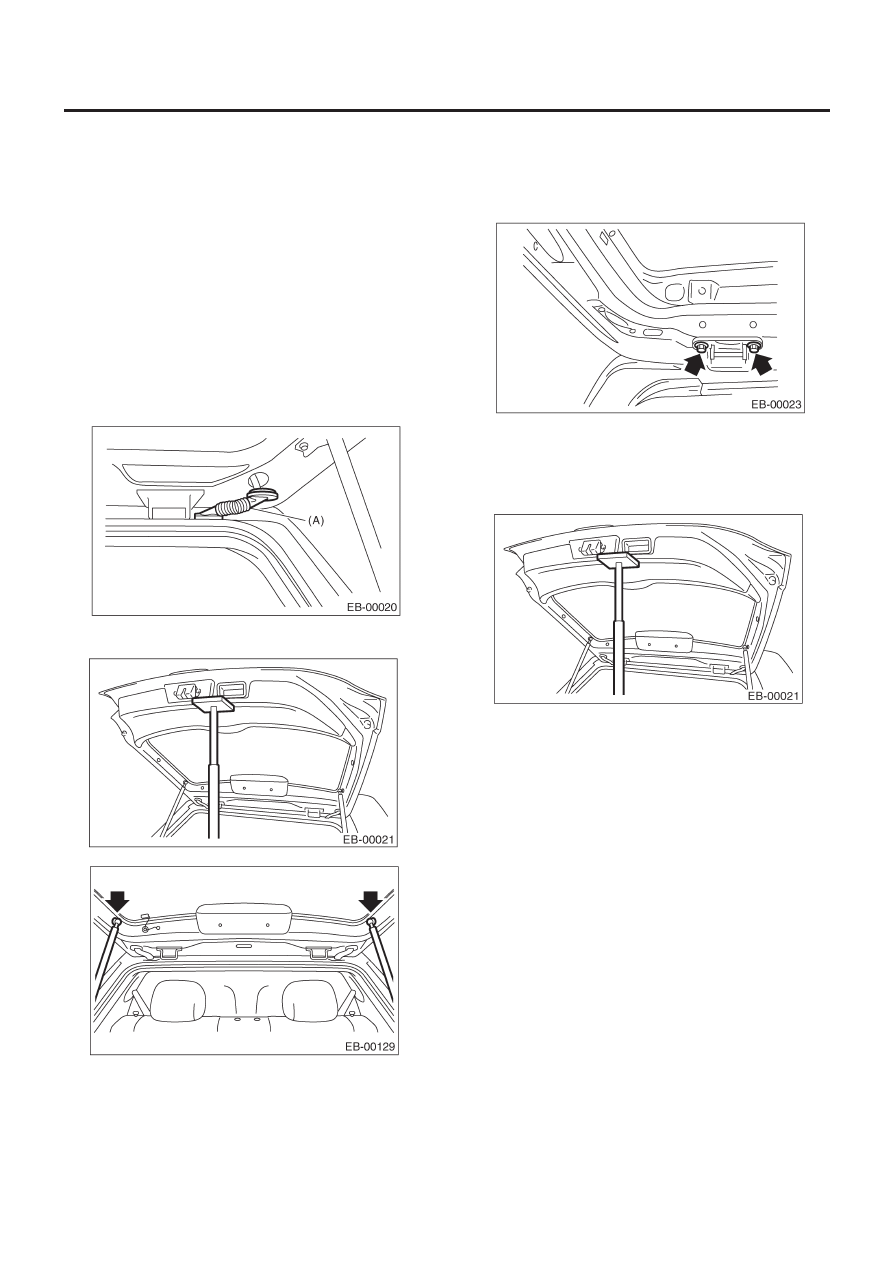

ПАНЕЛЬ ЗАДНЕЙ ДВЕРЦЫ

ЕВ-21

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

9. Панель задней дверцы

A:  ДЕМОНТАЖ

1.  ПАНЕЛЬ ЗАДНЕЙ ДВЕРЦЫ
1) Отсоедините кабель заземления от аккумулятора.
2) Откройте заднюю дверцу.
3) Снимите внешнюю ручку задней дверцы. <См. SL- 30, ДЕ-
МОНТАЖ, Внешняя ручка задней дверцы.>
4) Снимите устройство защелки задней дверцы. <См. SL-31,
ДЕМОНТАЖ, Устройство защелки задней дверцы.>
5) Снимите задний стеклоочиститель. <См. WW-17, ДЕМОН-
ТАЖ, Мотор заднего стеклоочистителя.>
6) Отсоедините коннекторы заднего стеклоочистителя, зад-
ний размораживатель и другие осветительные устройства.
7) Отсоедините шланг омывателя.
8) Снимите соединение резинового патрубка (A) и вытащите
проводку и шланг омывателя с задней дверцы.

9) Подоприте заднюю дверцу и открутите крепежные болты
стойки демпфера задней дверцы.

ОСТОРОЖНО:
При высвобождении задней дверцы она может ударить
и повредить кузов. Для предотвращения этого помести-
те тряпку между кузовом и дверцей.

10) Открутите болты задней дверцы и снимите заднюю дверцу.

2.  СТОЙКА ДЕМПФЕРА ЗАДНЕЙ ДВЕРЦЫ

1) Откройте заднюю дверцу. Поддержите заднюю дверцу
домкратом.

ПРИМЕЧАНИЕ:
После демонтажа стойки демпфера задней дверцы дверца не
может оставаться открытой. Снимите болты, подперев зад-
нюю дверцу домкратом.

ОСТОРОЖНО:
• Следите за тем, чтобы не повредить поршневые штоки
и сальники.
• Никогда не разбирайте цилиндры: они содержат газ.

ПАНЕЛЬ ЗАДНЕЙ ДВЕРЦЫ

ЕВ-22

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

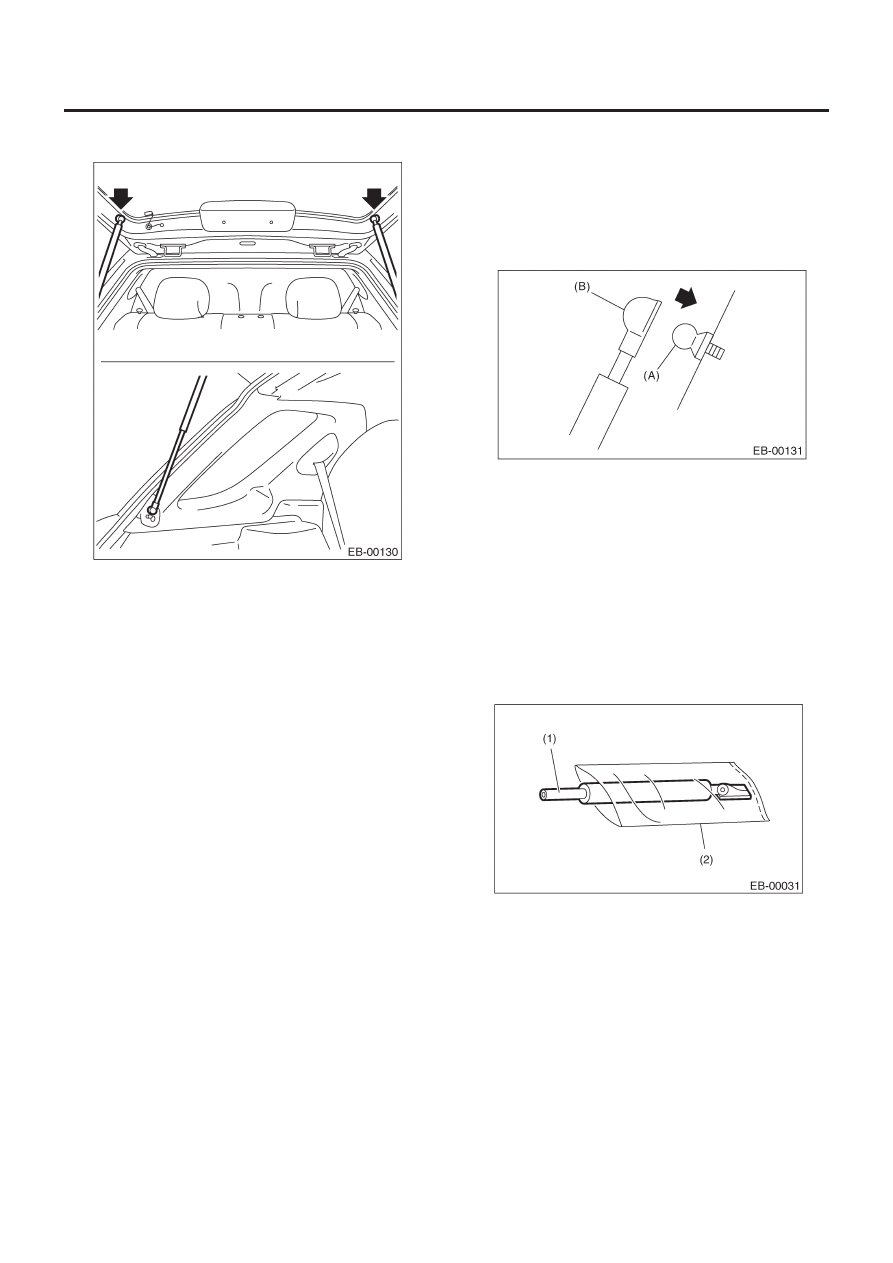

2) Открутите болты и снимите стойку демпфера задней двер-
цы с задней дверцы.

B:  УСТАНОВКА

1.  ПАНЕЛЬ ЗАДНЕЙ ДВЕРЦЫ

1) Установите в обратном порядке.
2) Установите панель задней дверцы с одинаковыми корпус-
ными зазорами.
Для информации о моменте затяжки см. КОМПОНЕНТ в Об-
щем Описании. <См. EB-10, ПАНЕЛЬ КРЫШКИ БАГАЖНИКА,
Общее описание.>

ОСТОРОЖНО:
Следите за тем, чтобы не повредить окрашенные по-
верхности  кузова и панели задней дверцы.

2.  СТОЙКА ДЕМПФЕРА ЗАДНЕЙ ДВЕРЦЫ

1) Установите крепежный болт (A) на заднюю дверцу и кузов.

Момент затяжки:

19.6 Н•м (2.0 кгс-м, 14.5 ft-lb)

2) Надежно установите стойку демпфера задней дверцы (B)
на крепежной болте (A).

ПРИМЕЧАНИЕ:
Начинайте работу после подпирания задней дверцы домкратом.

C:  УТИЛИЗАЦИЯ

1.  СТОЙКА ДЕМПФЕРА ЗАДНЕЙ ДВЕРЦЫ

ОСТОРОЖНО:
Газ не имеет цвета и запаха и безвреден. Однако давле-
ние газа может привести к разбрызгиванию масла или
пыли. Не забывайте надевать защитные очки.

1) Накройте виниловым кожухом, как показано на рисунке.

(1)  Стойка демпфера задней дверцы
(2) Виниловый

мешок

ПРИМЕЧАНИЕ:
Следите за тем, чтобы виниловый мешок не захватывался ре-
жущей поверхностью дрели.

ПАНЕЛЬ ЗАДНЕЙ ДВЕРЦЫ

ЕВ-23

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

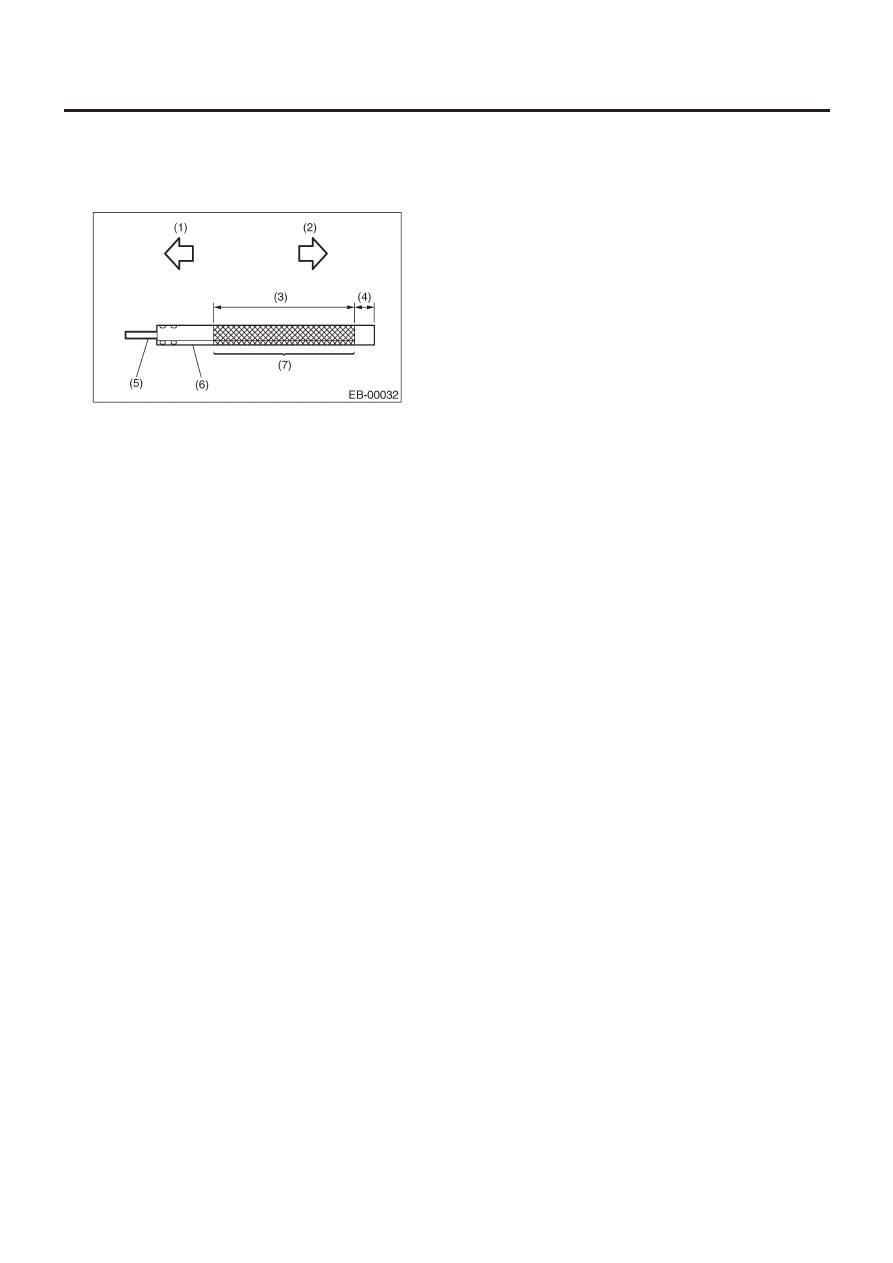

2) Немного поднимите сторону корпуса при полностью вытя-
нутых поршневых штоках и закрепите сторону корпуса в тис-
ках на стенде. Просверлите отверстие диаметром 2-3 мм
(0.08 to 0.12 in) на расстоянии 10 - 200 мм (0.39 to 7.87 in) от
стороны двери и полностью спустите стойку демпфера.

(1) Сторона

корпуса

(2) Сторона

двери

(3)  190 мм (7.48 in)
(4)  10 мм (0.39 in)
(5) Поршневой

шток

(6) Цилиндр
(7)  Участок для сверления
