1.  Общее описание  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

2.  Коннектор предварительного натяжителя  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

3.  Предупреждающая система ремней безопасности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

4.  Места проверки после столкновения  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

5.  Передний ремень безопасности  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

6.  Задний ремень безопасности  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

7.  Утилизация предварительного натяжителя  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

SB

Стр.

ОБЩЕЕ ОПИСАНИЕ

SB-2

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

1. Общее описание

A: КОМПОНЕНТ

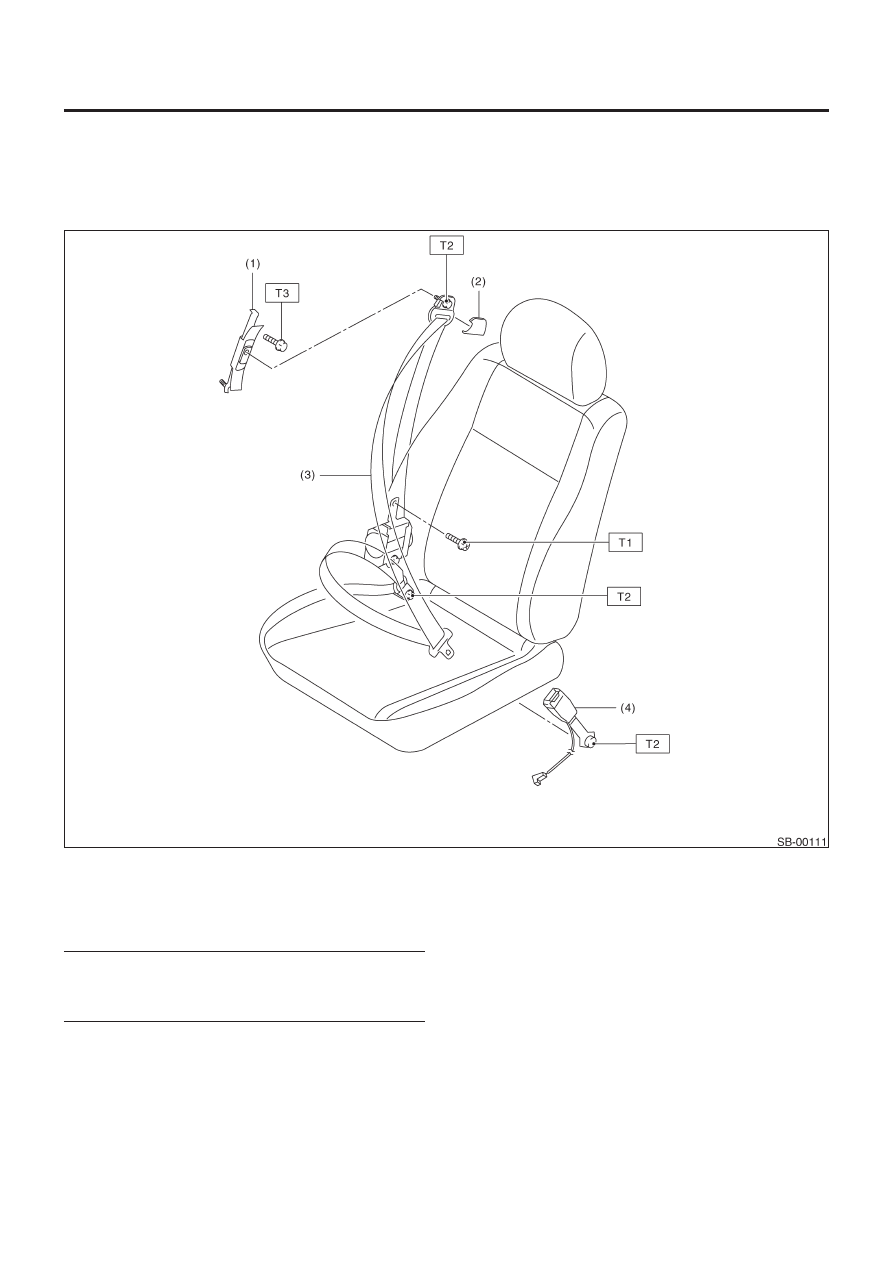

1.  ПЕРЕДНИЙ РЕМЕНЬ БЕЗОПАСНОСТИ

(1) Регулировочный

крепеж

(2) Крышка

крепежа

(3)  Устройство внешнего ремня
(4)  Устройство внутреннего ремня

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

7.5 (0.76,5.5)

T2:

30 (3.1,22)

T3:

53 (5.4,39)

ОБЩЕЕ ОПИСАНИЕ

SB-3

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

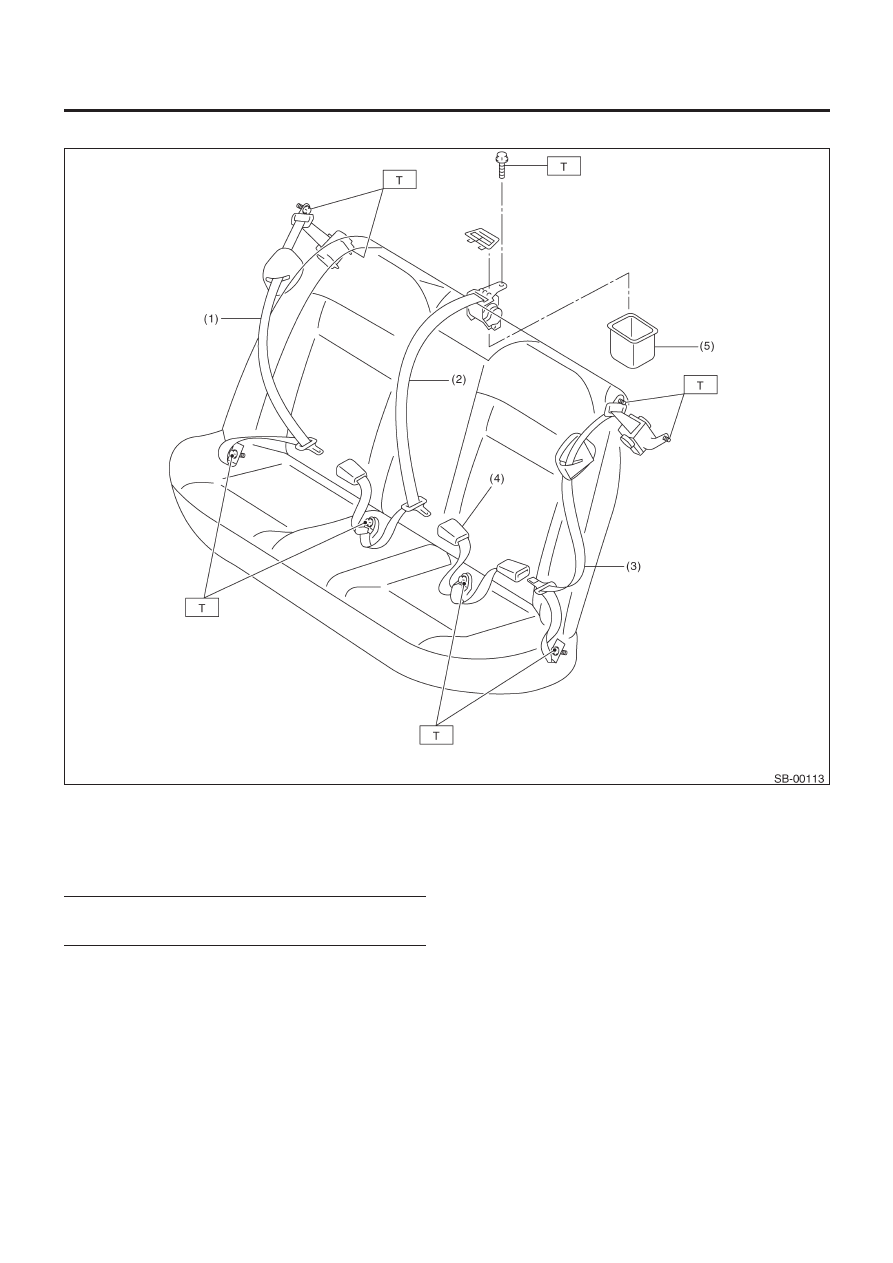

2.  ЗАДНИЙ РЕМЕНЬ БЕЗОПАСНОСТИ (МОДЕЛЬ СЕДАН)

(1)  Устройство правого внешнего ремня
(2)  Устройство плечевого ремня CTR
(3)  Устройство левого внешнего ремня
(4)  Устройство левого центрального ремня
(5)  Кожух центрального ELR

Момент затяжки: Н•м (кгс-м, ft-lb)

T:

30 (3.1,22)

ОБЩЕЕ ОПИСАНИЕ

SB-4

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

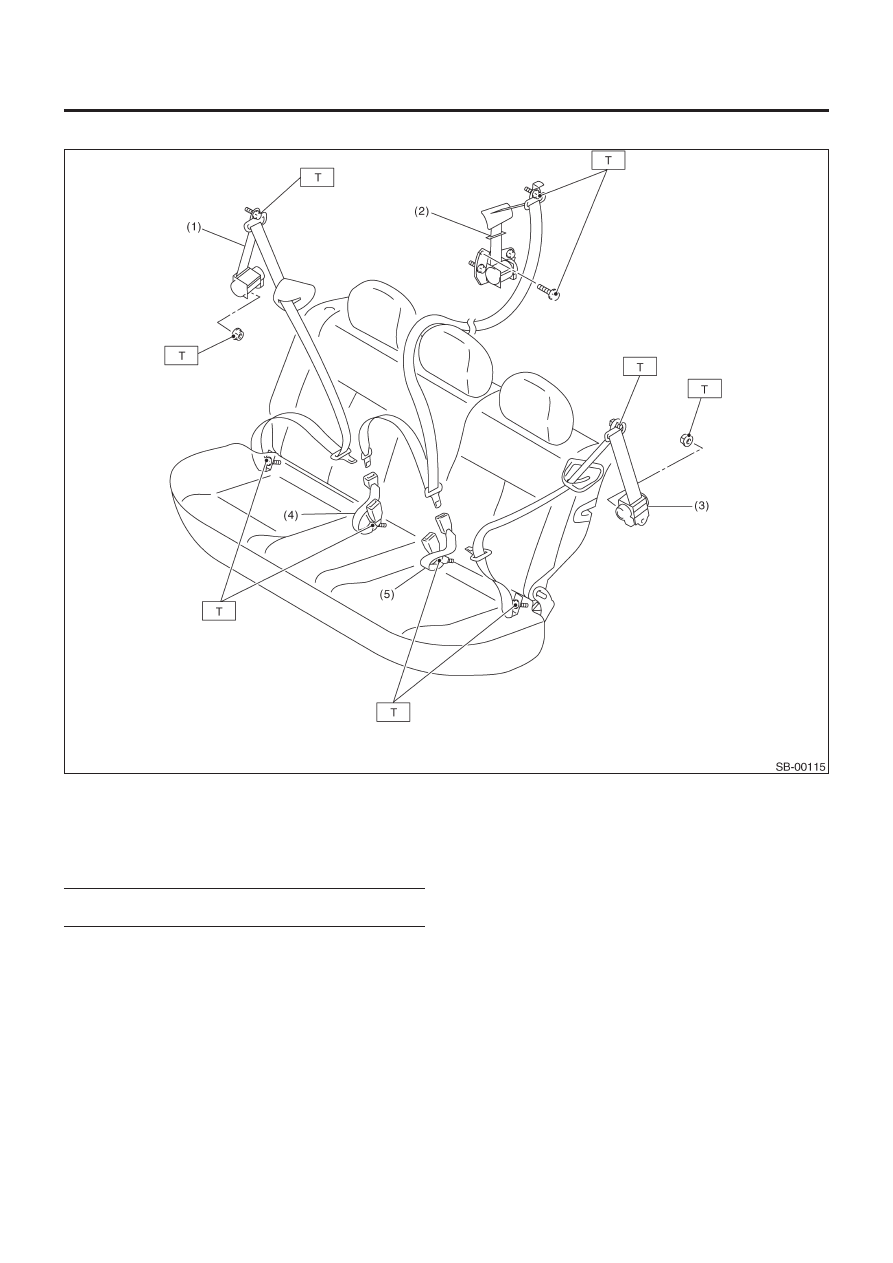

3.  ЗАДНИЙ РЕМЕНЬ БЕЗОПАСНОСТИ (МОДЕЛЬ WAGON)

(1)  Устройство правого внешнего ремня
(2)  Устройство плечевого ремня CTR
(3)  Устройство левого внешнего ремня
(4)  Устройство правого центрального ремня
(5)  Устройство левого центрального ремня

Момент затяжки: Н•м (кгс-м, ft-lb)

T:

30 (3.1,22)
