Subaru Impreza: кузов, кондиционирование, подушки безопасности. Руководство - часть 40





ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

AB(diag)-47

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

F:   DTC 22

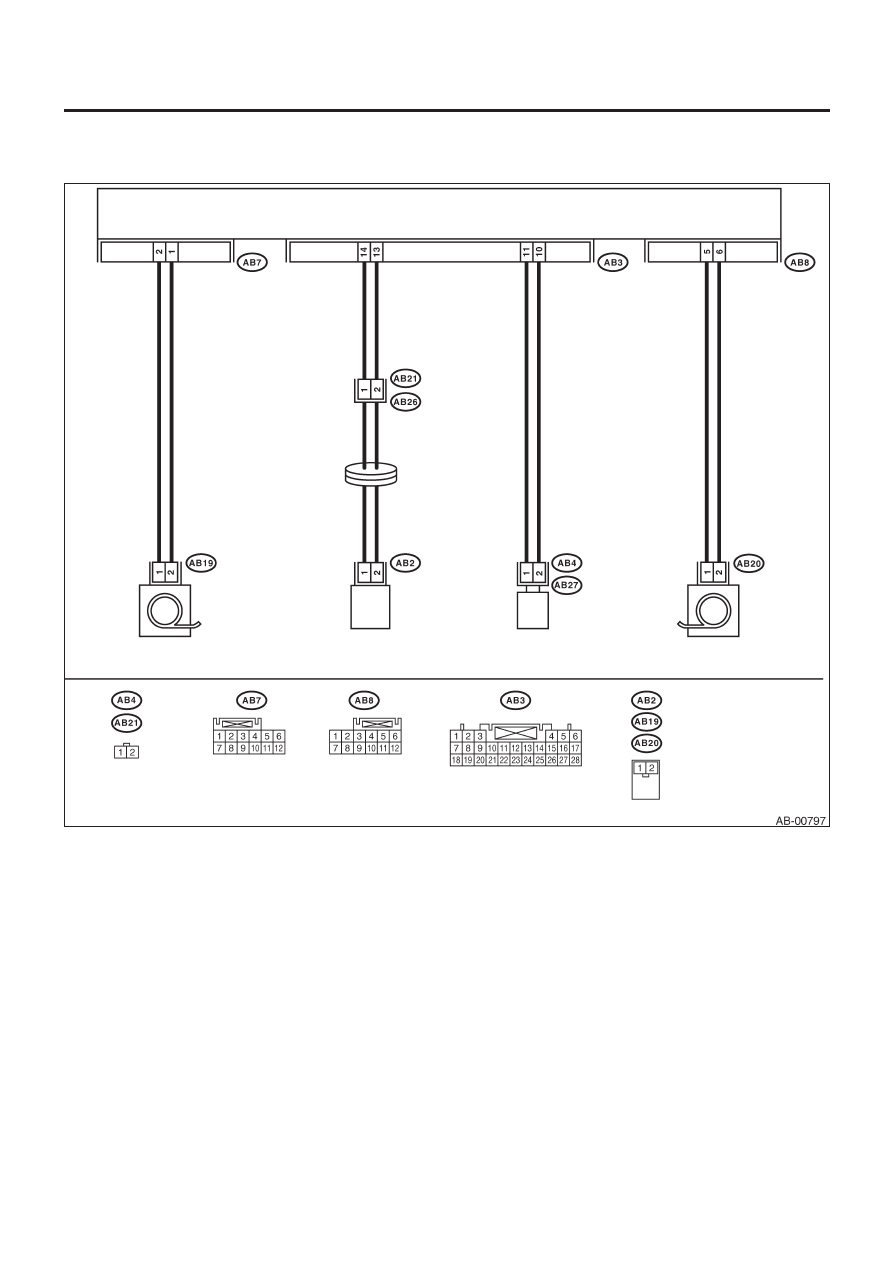

ДИАГРАММА ПРОВОДКИ:

Данный код высвечивается, когда работают передняя подушка безопасности и предварительный натяжитель. Как только появля-
ется это код, память сререть невозможно; поэтому замените следующие детали.
• Модуль управления подушками. <См. AB-16, Модуль управления подушками.>
• Модуль  подушки водителя. <См. AB-12, Модуль  подушки водителя.>
• Модуль подушки пассажира. <См. AB-13, Модуль подушки пассажира.>
• Передний вспомогательный датчик на обеих сторонах. <См. AB-19, Передний вспомогательный датчик.>
• Передний внешний ремень с предварительным натяжителем на обеих сторонах. <См. SB-11, Передний ремень безопасности.>

Модуль управления подушками

Рулевой
поворотный
соединитель

Правый предварительный

натяжитель

Надуватель

(сторона водителя)

Надуватель

(сторона пассажира)

Левый предварительный

натяжитель

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

AB(diag)-48

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

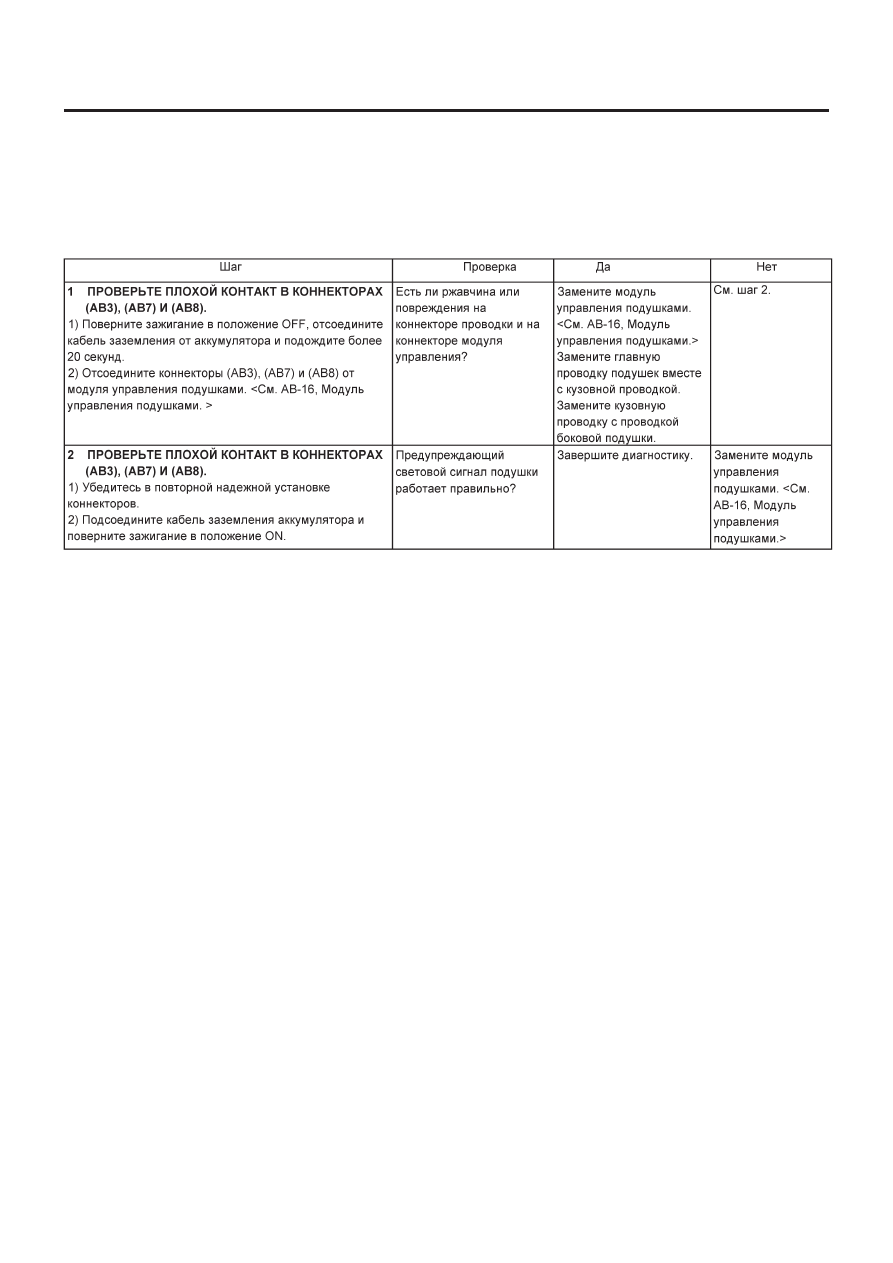

G: DTC 23

ДИАГНОЗ:

(AB3), (AB7) и (AB8) не подсоединены правильно к модулю управления подушками.

ОСТОРОЖНО:
Перед диагностикой системы подушек безопасности не забудьте повернуть зажигание в положение OFF, отсоединить
кабель заземления от аккумулятора и подождать более 20 секунд перед началом работы.

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

AB(diag)-49

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

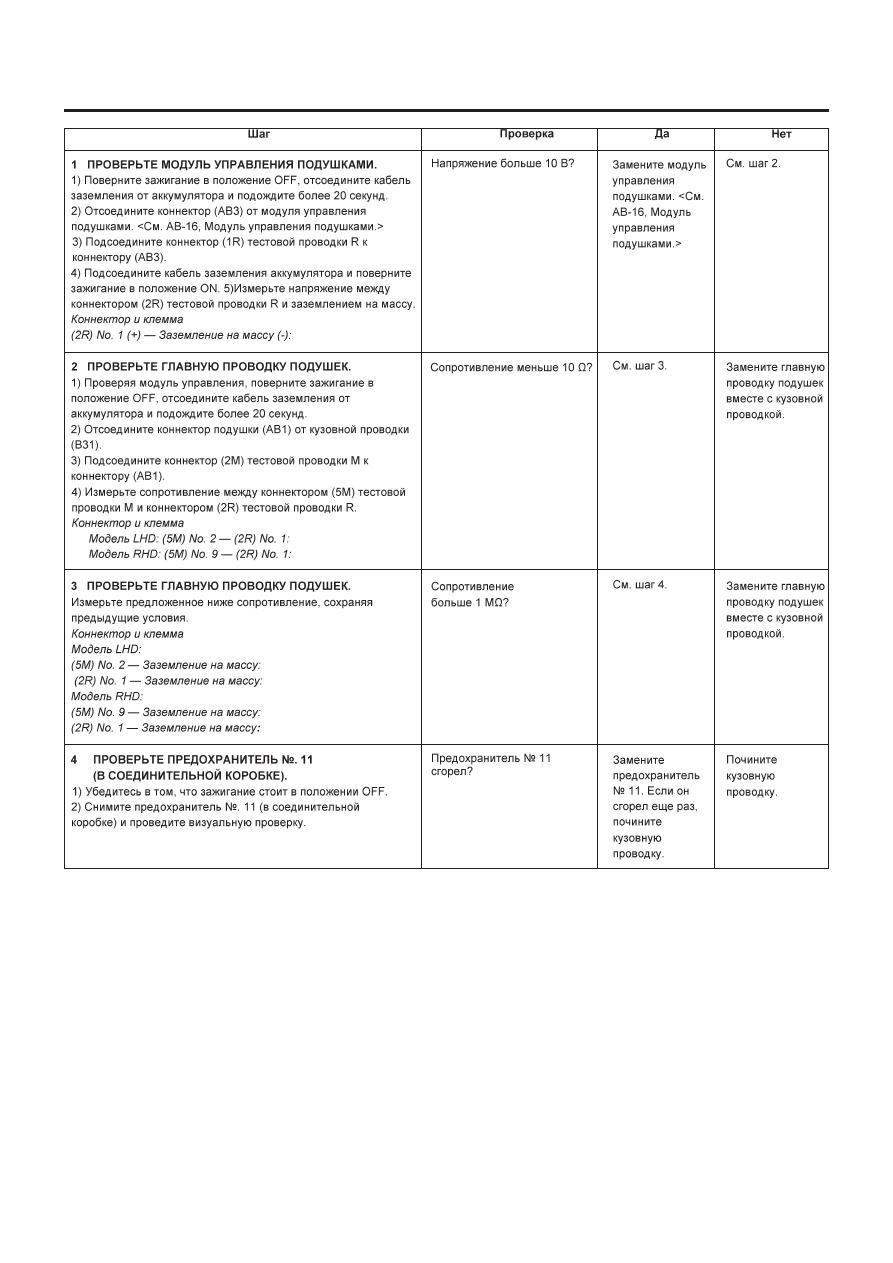

H:  DTC 24

ДИАГНОЗ:
• Неисправен модуль управления подушками.
• Цепь главной проводки подушки открыта.
• Предохранитель № 11 (в соединительной коробке) сгорел.
• Цепь проводки кузова открыта.

ОСТОРОЖНО:
• Перед диагностикой системы подушек безопасности не забудьте повернуть зажигание в положение OFF, отсоединить
кабель заземления от аккумулятора и подождать более 20 секунд перед началом работы.
• Перед заменой модуля подушки безопасности, повортного соединителя предварительного натяжителя ремня, моду-
ля управления и датчика переподсоедините какждую деталь и убедитесь в том, что предупреждающий световой сигнал
работает правильно.
• При проверке главной проводки подушек безопасности отсоедините коннектор модуля подушки безопасности на во-
дительском и пассажирском сидениях в целях безопасности.

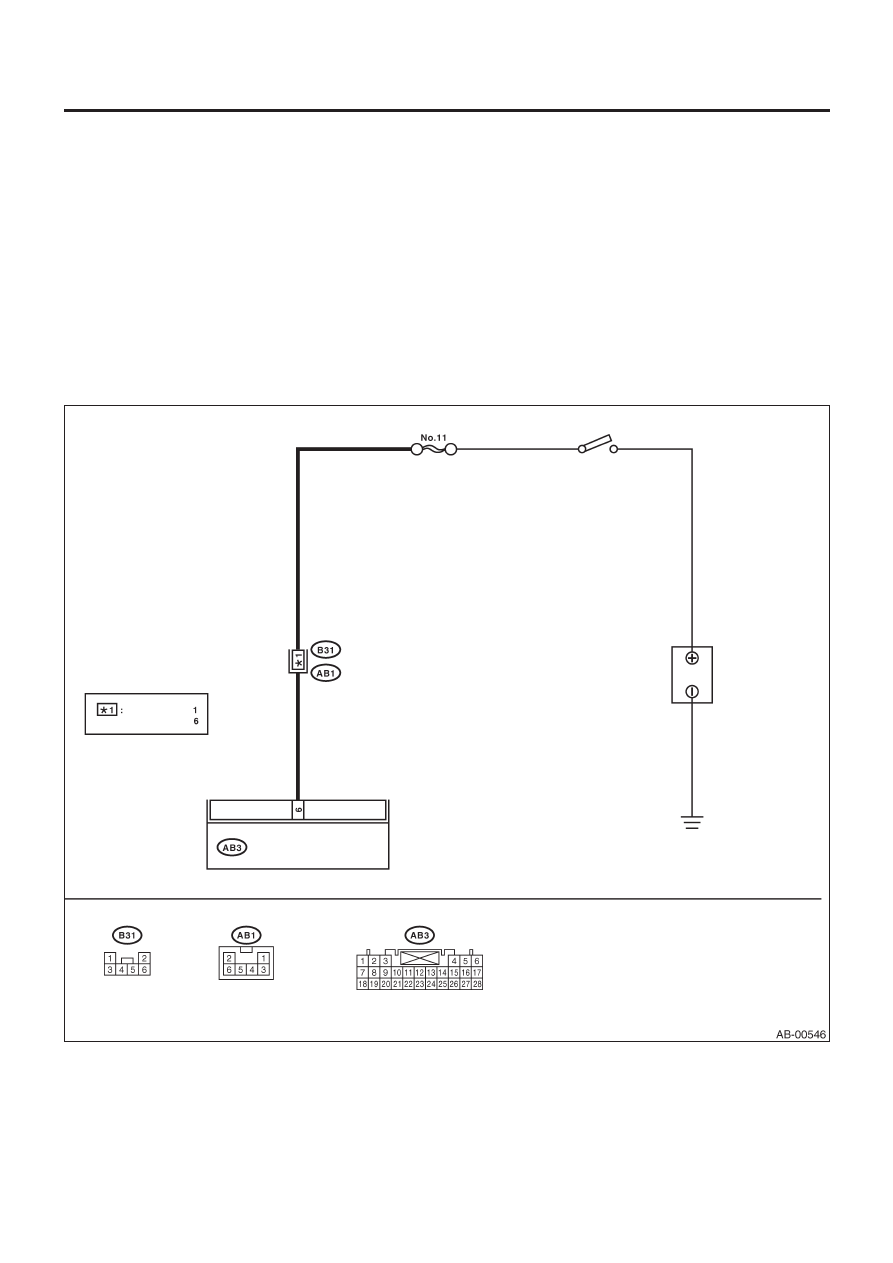

ДИАГРАММА ПРОВОДКИ:

Переключатель зажигания

Модель LHD
Модель RHD

Аккумулятор

Модуль управления
подушками

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

AB(diag)-50

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)
