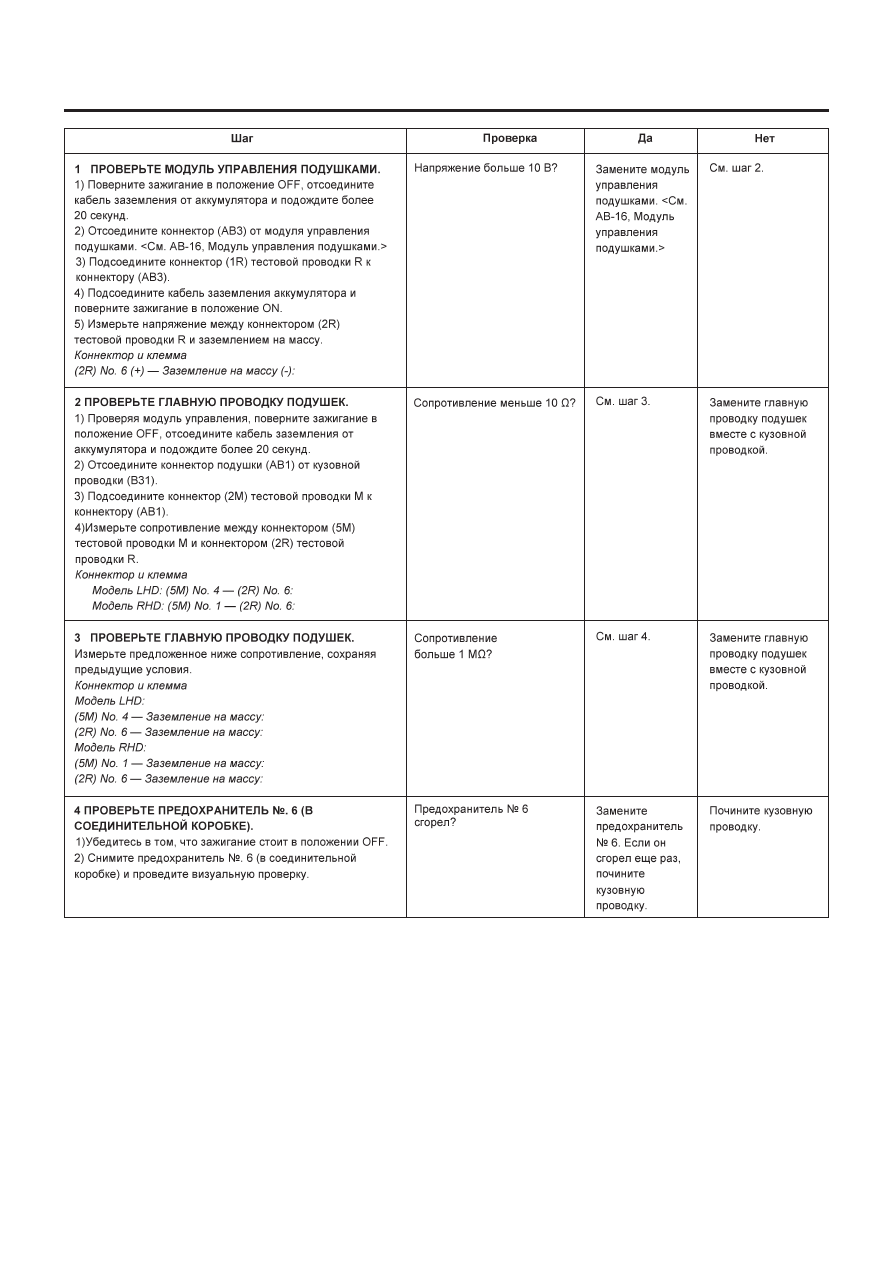

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

AB(diag)-51

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

I:    DTC 25

ДИАГНОЗ:
•
Неисправен модуль управления подушками.
• Цепь главной проводки подушки открыта.
• Предохранитель № 6 (в соединительной коробке) сгорел.
• Цепь проводки кузова открыта.

ОСТОРОЖНО:
• Перед диагностикой системы подушек безопасности не забудьте повернуть зажигание в положение OFF, отсоединить
кабель заземления от аккумулятора и подождать более 20 секунд перед началом работы.
• Перед заменой модуля подушки безопасности, повортного соединителя предварительного натяжителя ремня, моду-
ля управления и датчика переподсоедините какждую деталь и убедитесь в том, что предупреждающий световой сигнал
работает правильно.
• При проверке главной проводки подушек безопасности отсоедините коннектор модуля подушки безопасности на во-
дительском и пассажирском сидениях в целях безопасности.

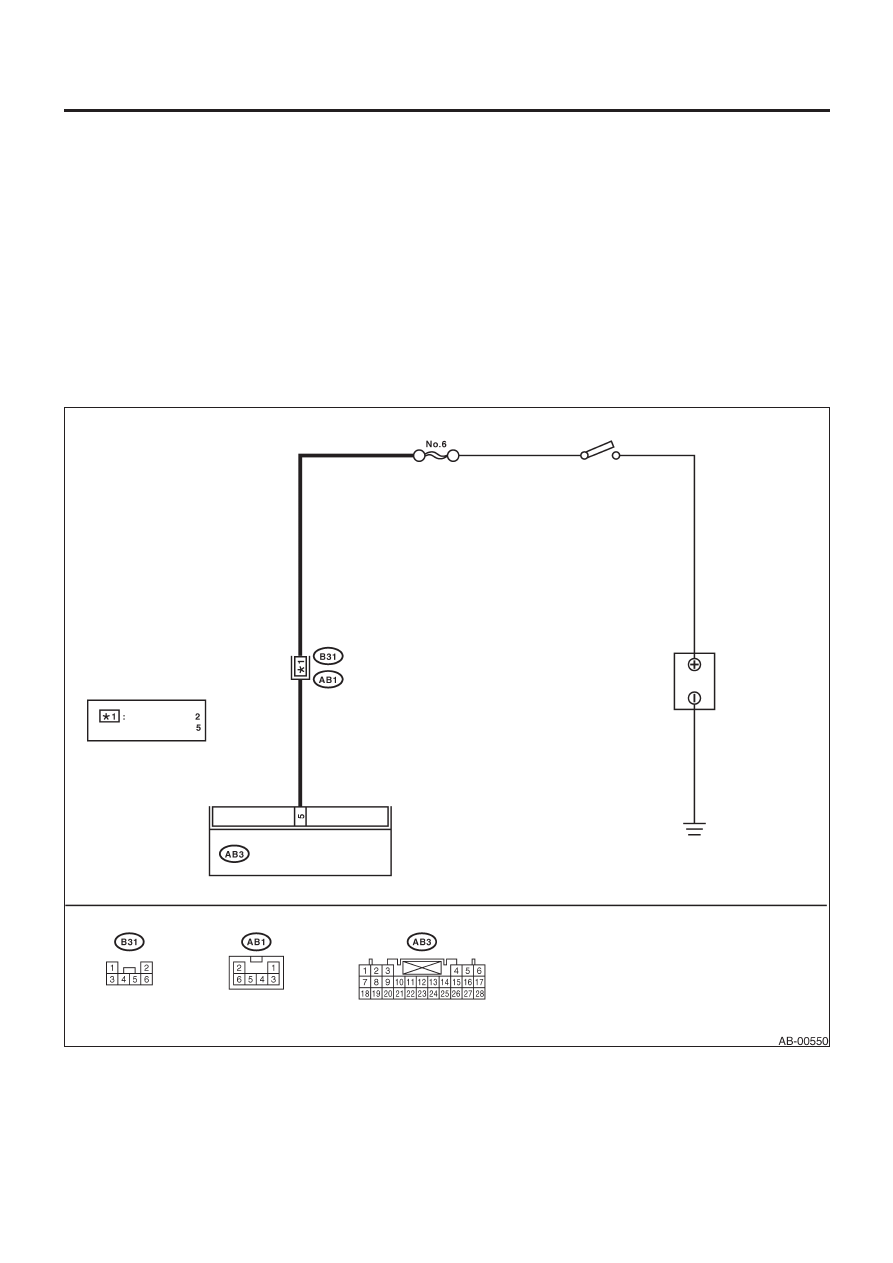

ДИАГРАММА ПРОВОДКИ:

Переключатель зажигания

Модель LHD
Модель RHD

Аккумулятор

Модуль управления
подушками

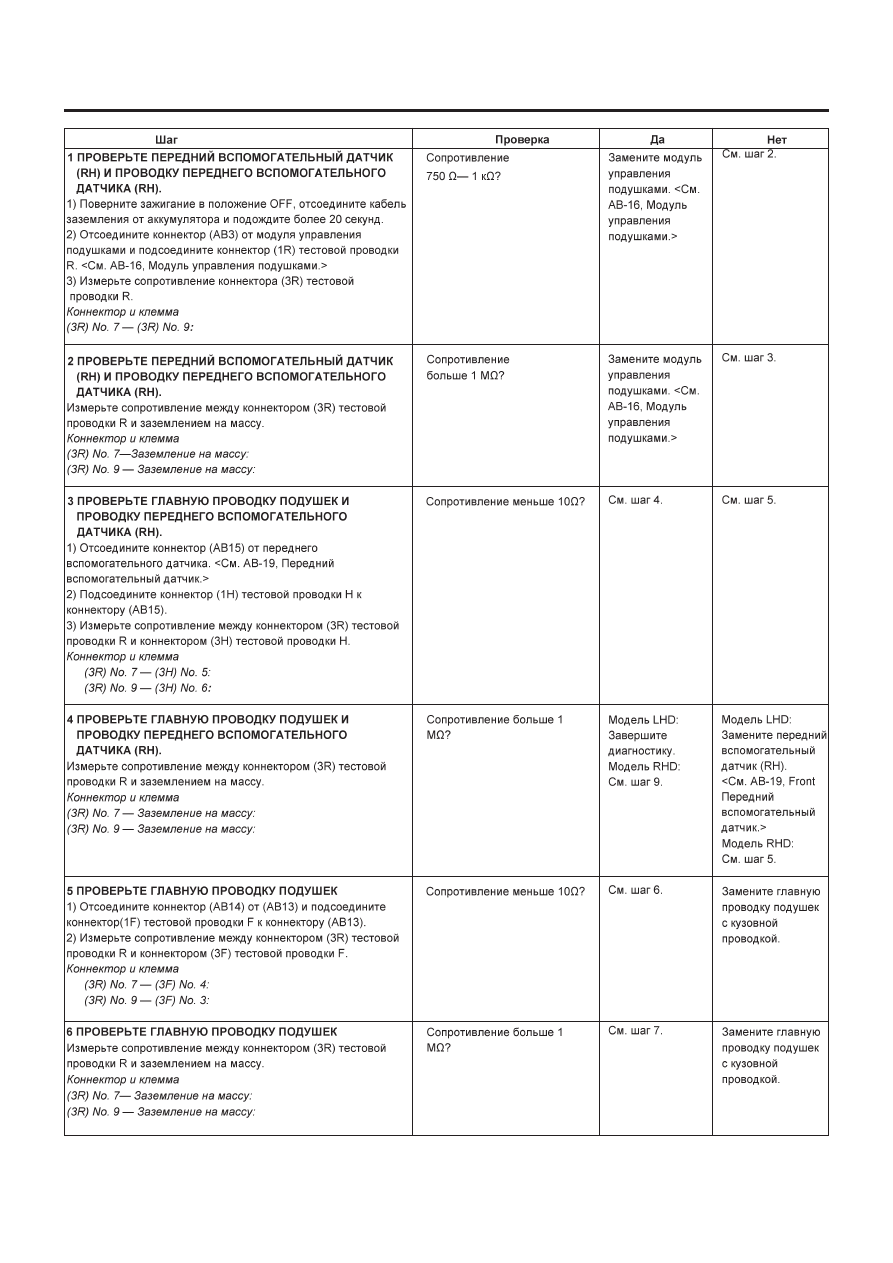

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

AB(diag)-52

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

AB(diag)-53

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

J:   DTC 31

ДИАГНОЗ:
•
Цепь проводки переднего вспомогательного датчика(RH) замкнута.
• Цепь проводки переднего вспомогательного датчика (RH) открыта.
• Неисправен передний вспомогательный датчик (RH).
• Неисправен модуль управления подушками.

ОСТОРОЖНО:
• Перед диагностикой системы подушек безопасности не забудьте повернуть зажигание в положение OFF, отсоединить
кабель заземления от аккумулятора и подождать более 20 секунд перед началом работы.
• Перед заменой модуля подушки безопасности, повортного соединителя предварительного натяжителя ремня, моду-
ля управления и датчика переподсоедините какждую деталь и убедитесь в том, что предупреждающий световой сигнал
работает правильно.
• При проверке главной проводки подушек безопасности отсоедините коннектор модуля подушки безопасности на во-
дительском и пассажирском сидениях в целях безопасности.

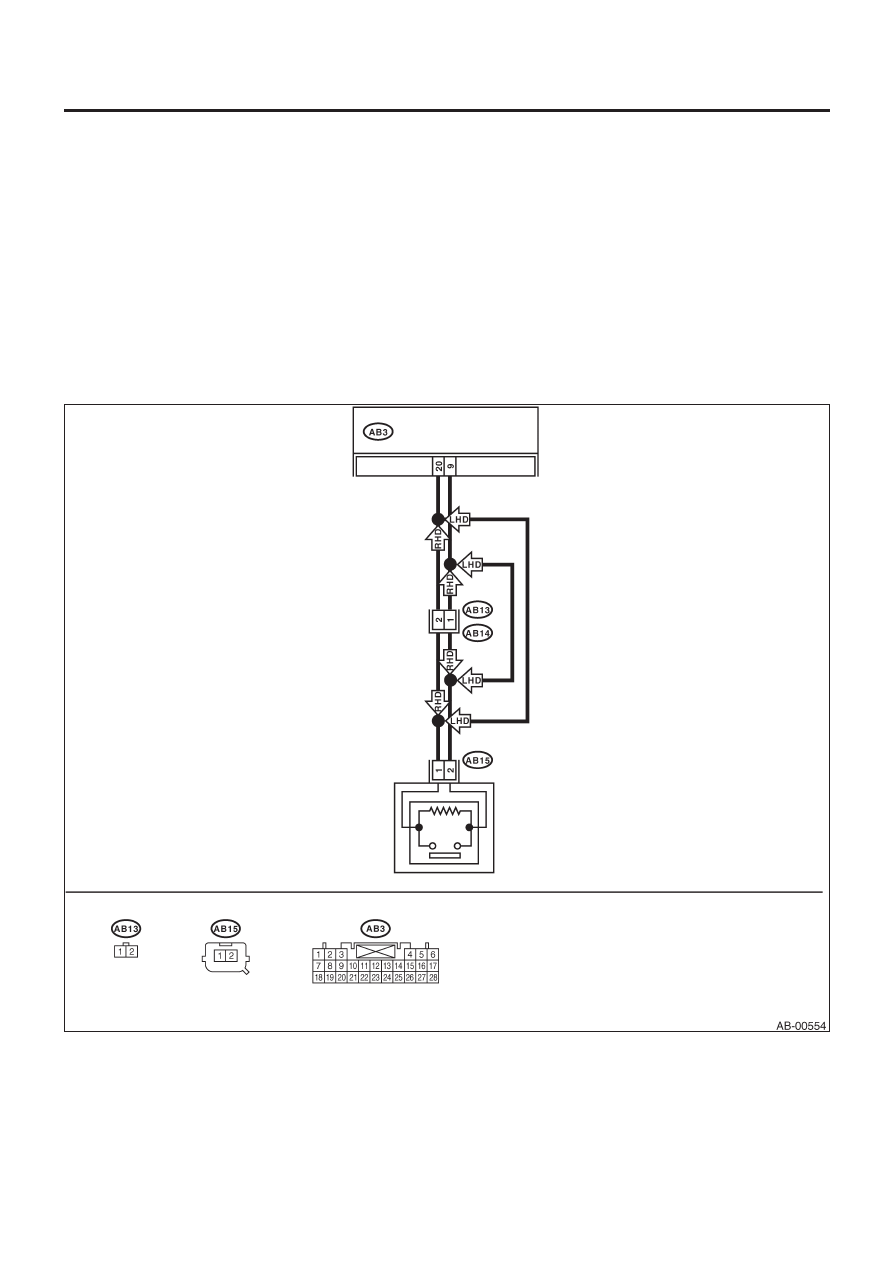

ДИАГРАММА ПРОВОДКИ:

Модуль управления
подушками

Передний  правый вспомогательный датчик
