ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

AB(diag)-59

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

L:   DTC 41

ДИАГНОЗ:
•
Неисправна проводка боковой подушки (RH).
• Неисправен модуль боковой подушки (RH).
• Неисправен модуль управления подушками.

ОСТОРОЖНО:
• Перед диагностикой системы подушек безопасности не забудьте повернуть зажигание в положение OFF, отсоединить
кабель заземления от аккумулятора и подождать более 20 секунд перед началом работы.
• Перед заменой модуля подушки безопасности, повортного соединителя предварительного натяжителя ремня, моду-
ля управления и датчика переподсоедините какждую деталь и убедитесь в том, что предупреждающий световой сигнал
работает правильно.
• При проверке проводки боковых подушек безопасности отсоедините коннектор модуля боковой подушки безопасно-
сти и коннектор предварительного натяджителя ремня в целях безопасности.

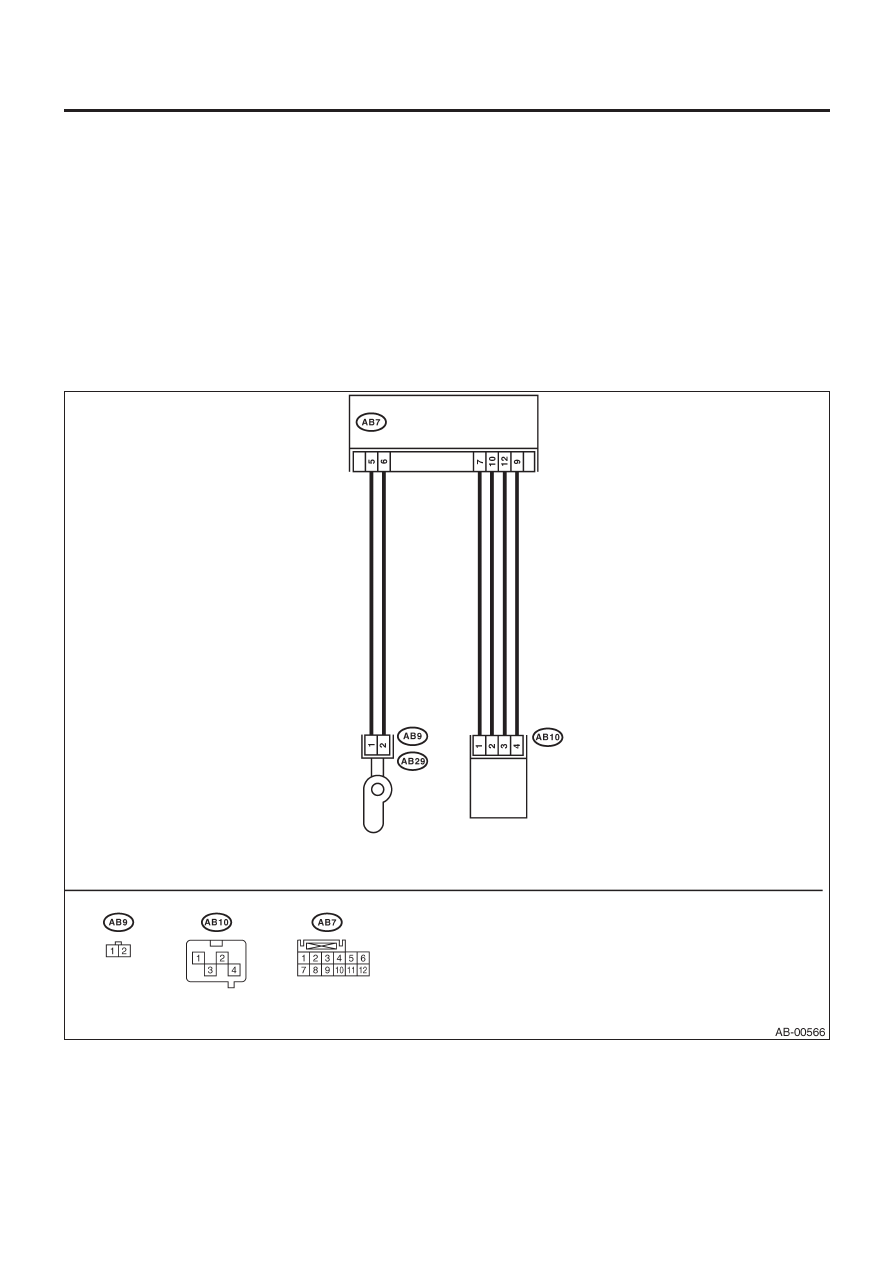

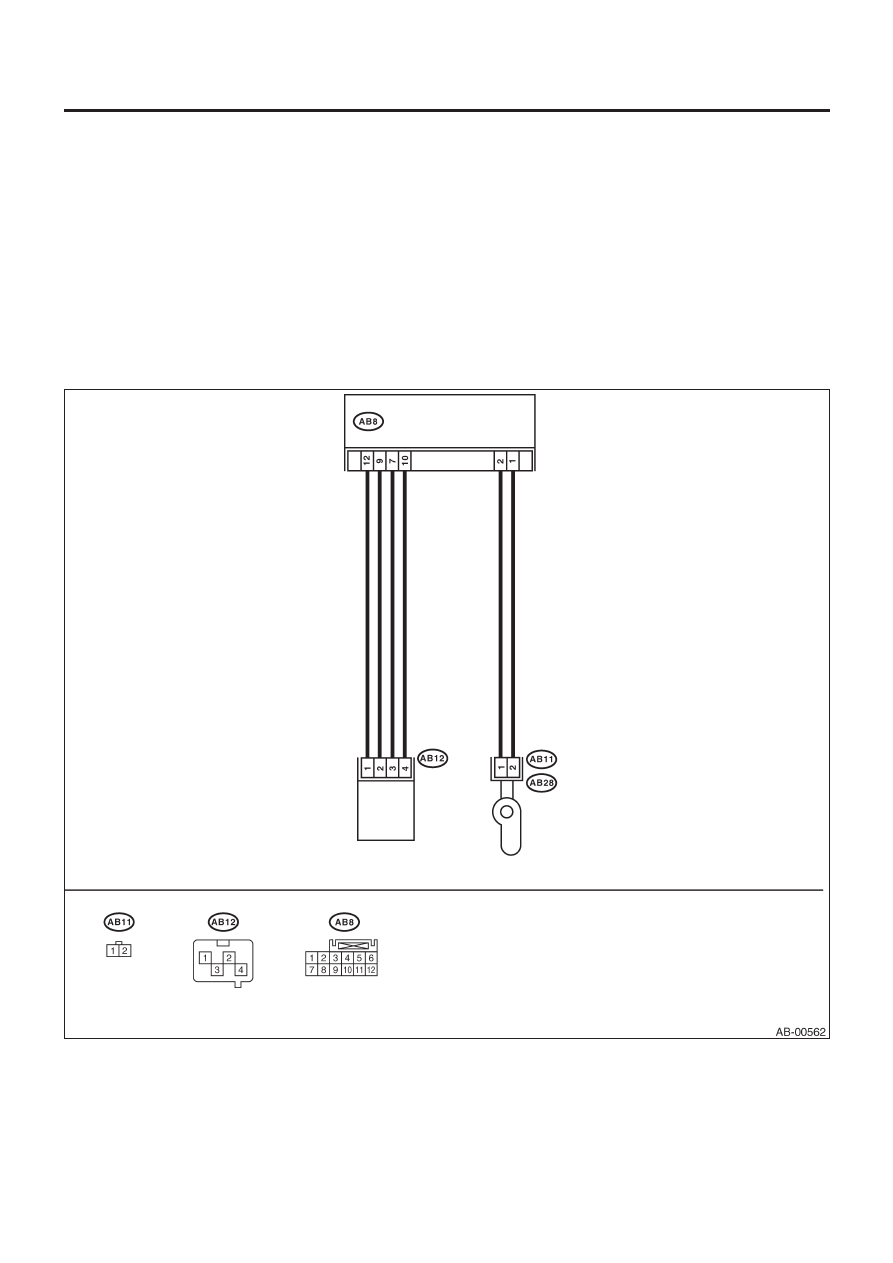

ДИАГРАММА ПРОВОДКИ:

Модуль управления
подушками

Правый датчик

боковой подушки

Надуватель

(правая сторона)

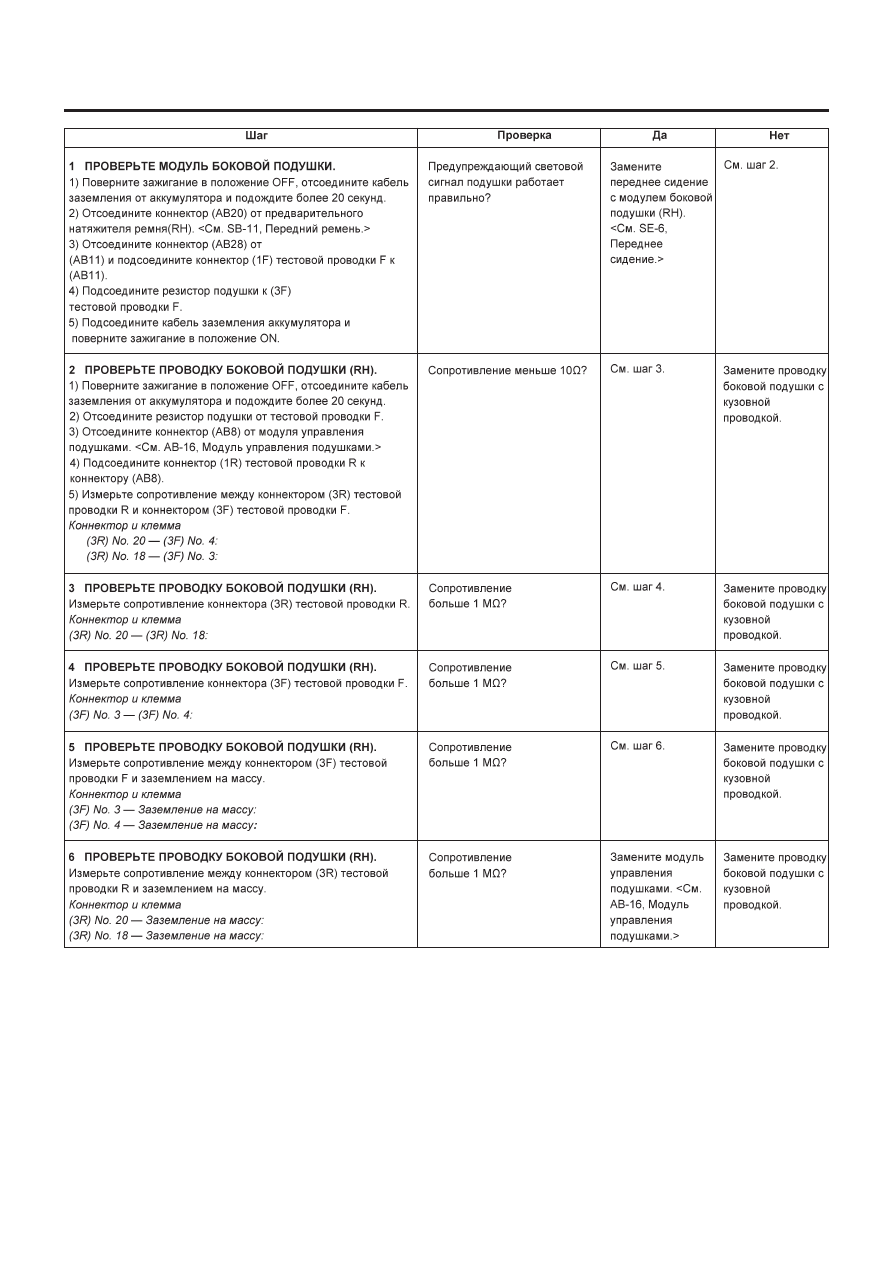

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

AB(diag)-60

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

AB(diag)-61

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

M: DTC 42

ДИАГНОЗ:
•
Неисправна проводка боковой подушки (LH).
• Неисправен модуль боковой подушки (LH).
• Неисправен модуль управления подушками.

ОСТОРОЖНО:
• Перед диагностикой системы подушек безопасности не забудьте повернуть зажигание в положение OFF, отсоединить
кабель заземления от аккумулятора и подождать более 20 секунд перед началом работы.
• Перед заменой модуля подушки безопасности, повортного соединителя предварительного натяжителя ремня, моду-
ля управления и датчика переподсоедините какждую деталь и убедитесь в том, что предупреждающий световой сигнал
работает правильно.
• При проверке проводки боковых подушек безопасности отсоедините коннектор модуля боковой подушки безопасно-
сти и коннектор предварительного натяджителя ремня в целях безопасности.

ДИАГРАММА ПРОВОДКИ:

Модуль управления
подушками

Левый датчик
боковой подушки

Надуватель

(левая сторона)

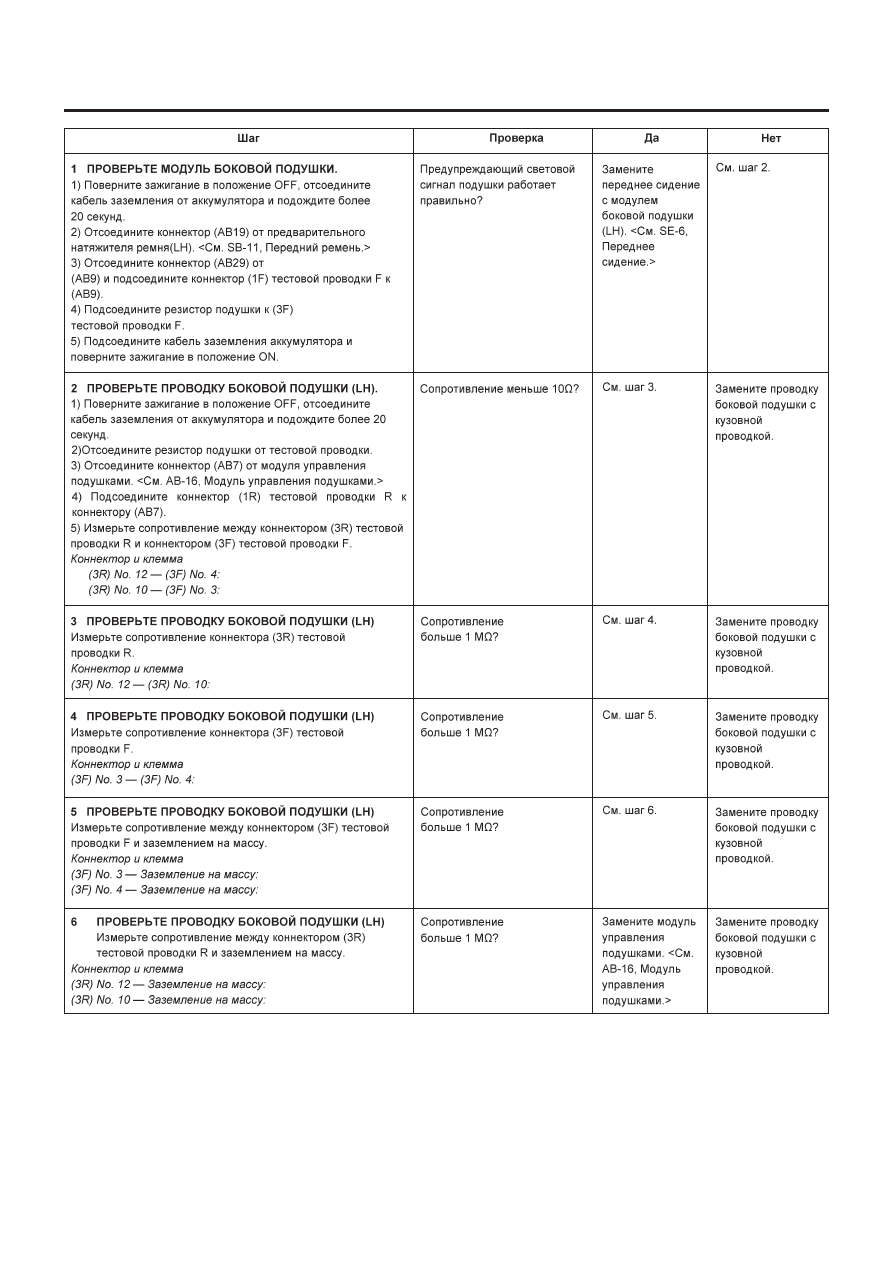

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

AB(diag)-62

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)
