Subaru Impreza: кузов, кондиционирование, подушки безопасности. Руководство - часть 44

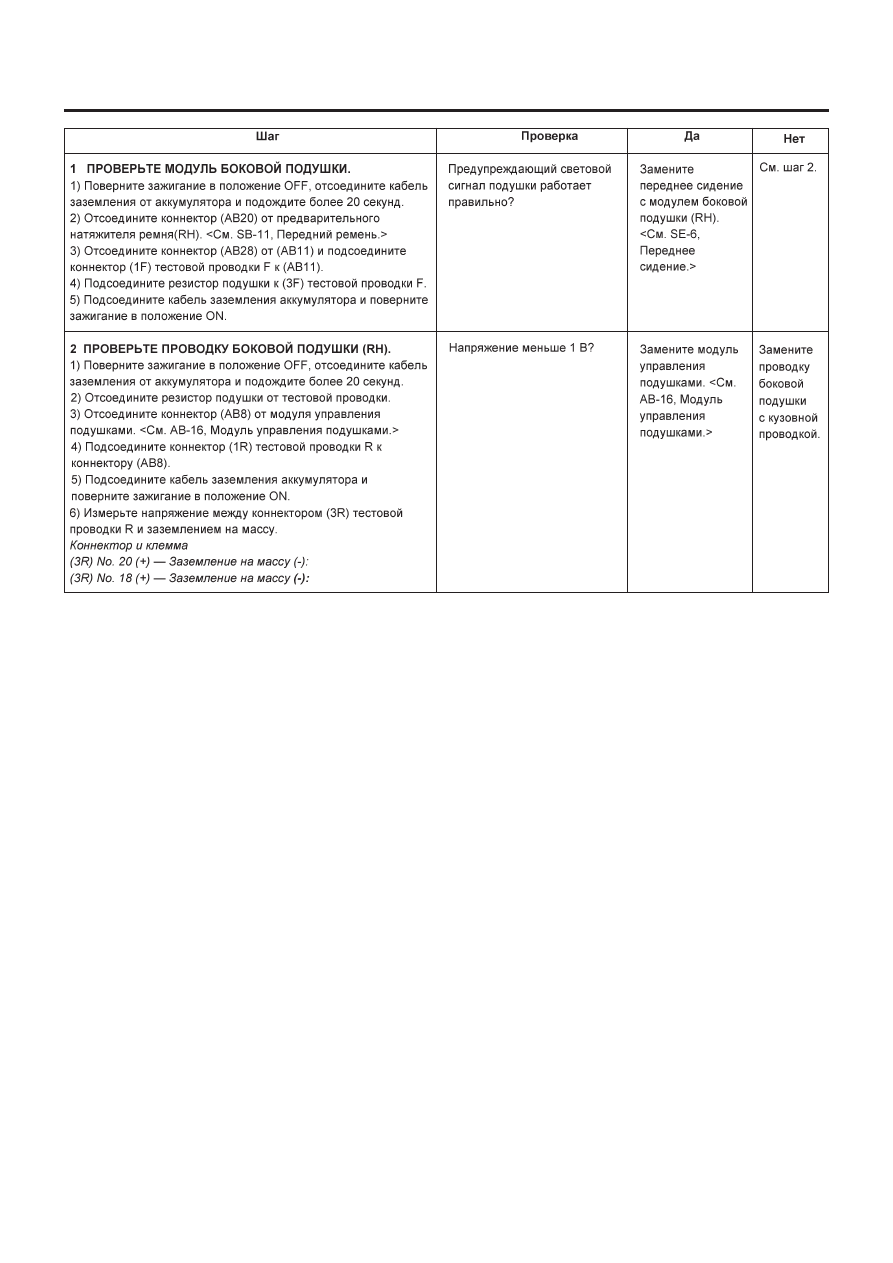

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)
AB(diag)-63
СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)
N: DTC 45
ДИАГНОЗ:
• Проводка боковой подушки (RH) замкнута на питание.
• Неисправен модуль управления подушками.
ОСТОРОЖНО:
• Перед диагностикой системы подушек безопасности не забудьте повернуть зажигание в положение OFF, отсоединить
кабель заземления от аккумулятора и подождать более 20 секунд перед началом работы.
• Перед заменой модуля подушки безопасности, повортного соединителя предварительного натяжителя ремня, моду-
ля управления и датчика переподсоедините какждую деталь и убедитесь в том, что предупреждающий световой сигнал
работает правильно.
• При проверке главной проводки подушек безопасности отсоедините коннектор модуля подушки безопасности на во-
дительском и пассажирском сидениях в целях безопасности.
• При проверке проводки боковых подушек безопасности отсоедините коннектор модуля боковой подушки безопасно-
сти и коннектор предварительного натяджителя ремня в целях безопасности.
ДИАГРАММА ПРОВОДКИ:
Модуль управления
подушками
Правый датчик
боковой подушки
Надуватель
(правая сторона)
