Subaru Impreza: кузов, кондиционирование, подушки безопасности. Руководство - часть 45





ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

AB(diag)-67

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

P:  DTC 51

ДИАГНОЗ:
•
Неисправен датчик боковой подушки (RH).
• Неисправна проводка боковой подушки (RH).
• Неисправен модуль управления подушками.

ОСТОРОЖНО:
• Перед диагностикой системы подушек безопасности не забудьте повернуть зажигание в положение OFF, отсоединить
кабель заземления от аккумулятора и подождать более 20 секунд перед началом работы.
• Перед заменой модуля подушки безопасности, повортного соединителя предварительного натяжителя ремня, моду-
ля управления и датчика переподсоедините какждую деталь и убедитесь в том, что предупреждающий световой сигнал
работает правильно.
• При проверке главной проводки подушек безопасности отсоедините коннектор модуля подушки безопасности на во-
дительском и пассажирском сидениях в целях безопасности.
• При проверке проводки боковых подушек безопасности отсоедините коннектор модуля боковой подушки безопасно-
сти и коннектор предварительного натяджителя ремня в целях безопасности.

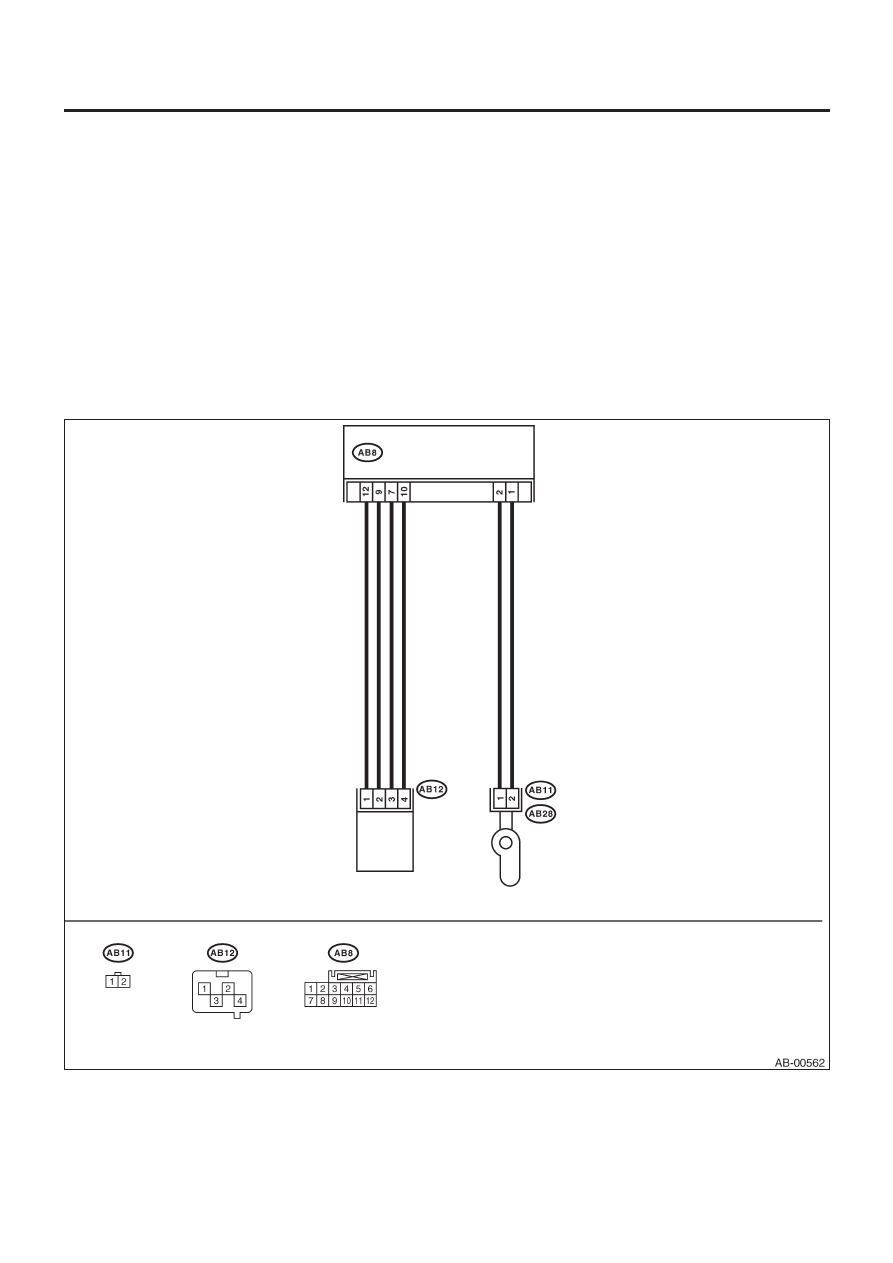

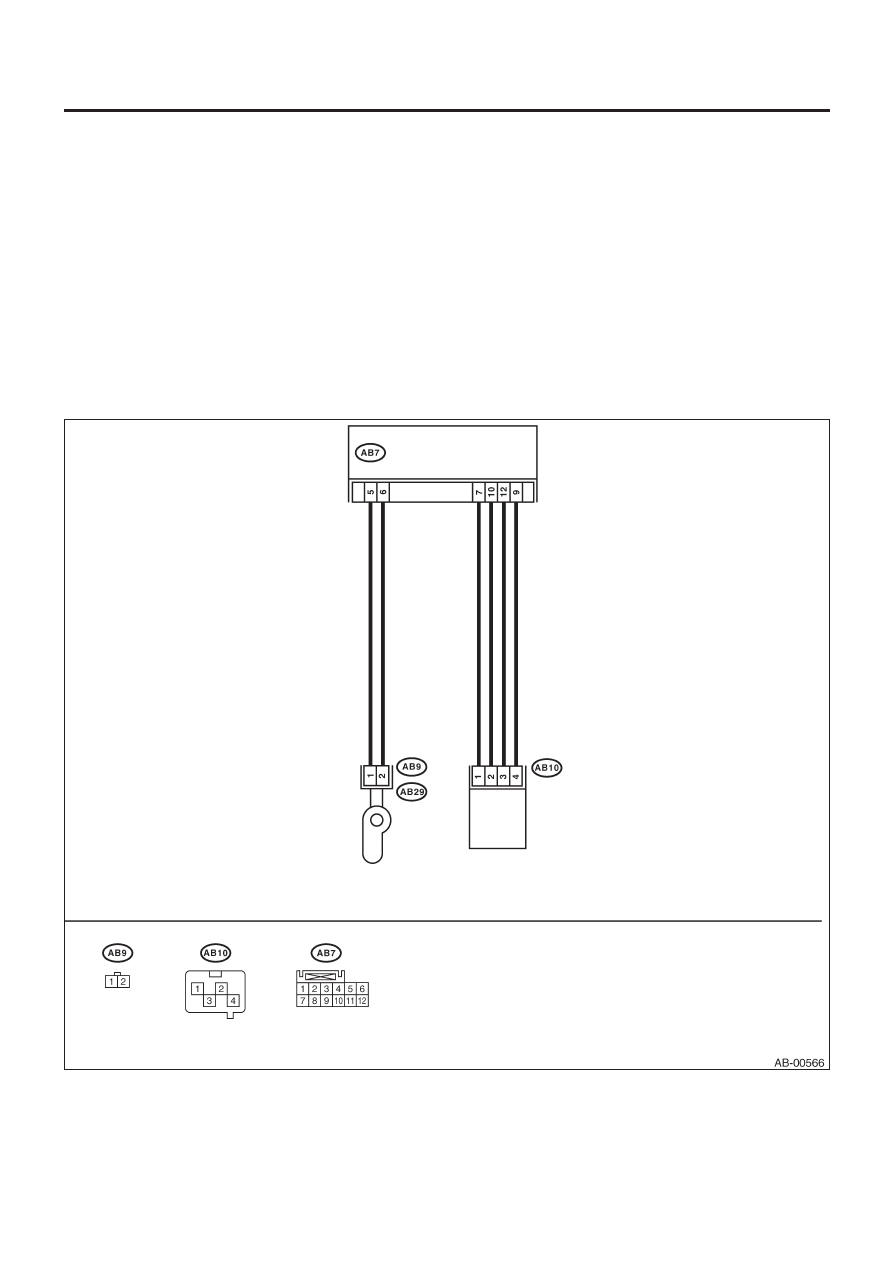

ДИАГРАММА ПРОВОДКИ:

Модуль управления
подушками

Правый датчик

боковой подушки

Надуватель

(правая сторона)

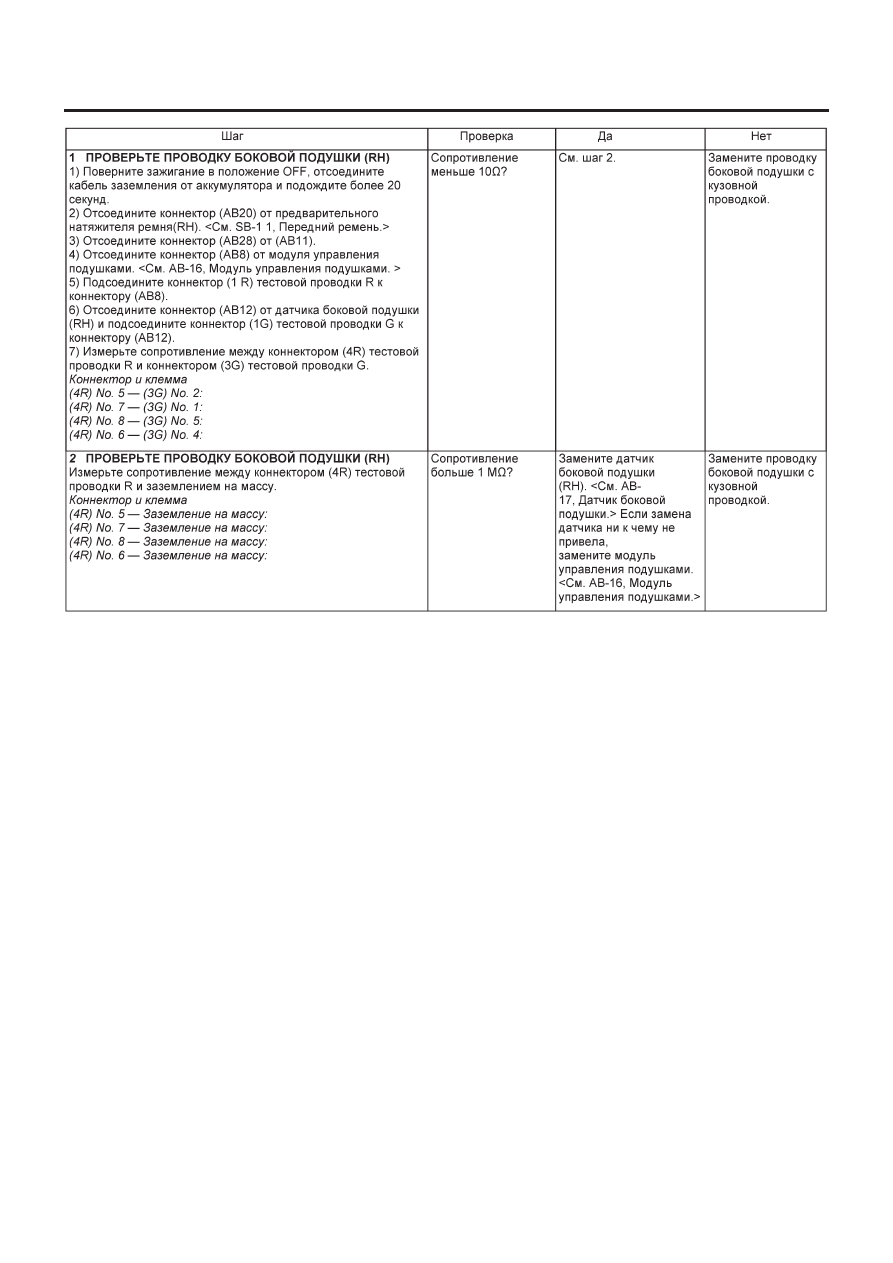

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

AB(diag)-68

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

AB(diag)-69

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

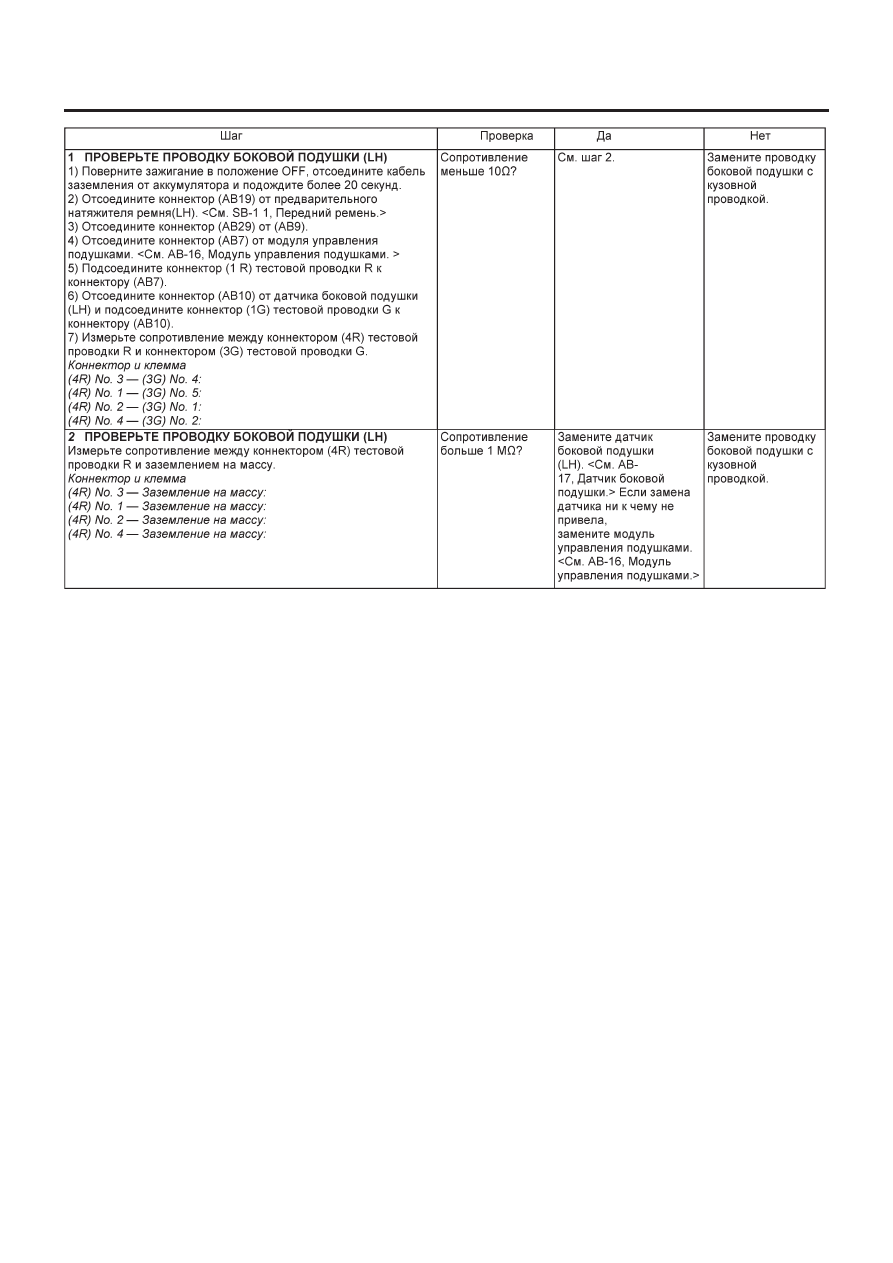

Q: DTC 52

ДИАГНОЗ:
•
Неисправен датчик боковой подушки (LH).
• Неисправна проводка боковой подушки (LH).
• Неисправен модуль управления подушками.

ОСТОРОЖНО:
• Перед диагностикой системы подушек безопасности не забудьте повернуть зажигание в положение OFF, отсоединить
кабель заземления от аккумулятора и подождать более 20 секунд перед началом работы.
• Перед заменой модуля подушки безопасности, повортного соединителя предварительного натяжителя ремня, моду-
ля управления и датчика переподсоедините какждую деталь и убедитесь в том, что предупреждающий световой сигнал
работает правильно.
• При проверке главной проводки подушек безопасности отсоедините коннектор модуля подушки безопасности на во-
дительском и пассажирском сидениях в целях безопасности.
• При проверке проводки боковых подушек безопасности отсоедините коннектор модуля боковой подушки безопасно-
сти и коннектор предварительного натяджителя ремня в целях безопасности.

ДИАГРАММА ПРОВОДКИ:

Модуль управления
подушками

Левый датчик
боковой подушки

Надуватель

(левая сторона)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

AB(diag)-70

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

R:  DTC 53

ДИАГНОЗ:
Неисправен датчик боковой подушки (RH).
Когда высвечивается Код 53, это означает неисправность цепи в пределах  датчика боковой подушки (RH). Замените датчик боко-
вой подушки (RH).
<См. AB-17, Датчик боковой подушки.>

S:  DTC 54

ДИАГНОЗ:
Неисправен датчик боковой подушки (LH).
Когда высвечивается Код 53, это означает неисправность цепи в пределах  датчика боковой подушки (LH). Замените датчик боко-
вой подушки (LH).
<См. AB-17, Датчик боковой подушки.>

T:   DTC 55

Данный код высвечивается при раскрывании боковой подушки.
Когда высвечивается данный код, память не может быть стерта. Замените следующие детали.
• Модуль управления подушками. <См. AB-16, Модуль управления подушками.>
• Переднее сидение с модулем боковой подушки. (Рабочая сторона) <См. SE-6, Переднее сидение.>
• Датчик боковой подушки. (Рабочая сторона) <См. AB-17, Датчик боковой подушки.>
