ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS(diag)-57

ABS (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS(diag)-58

ABS (ДИАГНОСТИКА)

K:   DTC 29 НЕНОРМАЛЬНЫЙ СИГНАЛ ДАТЧИКА СКОРОСТИ КОЛЕСА ABS

НА ЛЮБОМ ИЗ ЧЕТЫРЕХ ДАТЧИКОВ

ДИАГНОЗ:
• Неисправный сигнал датчика скорости колеса ABS (шум, ненормальный сигнал и т.д.)
• Неисправное фоническое колесо
• Колесо свободно крутятся долгое время

СИМПТОМ НЕПОЛАДКИ:
• ABS не работает.
• EBD не работает.

ПРИМЕЧАНИЕ:
Помимо предупреждающего светового сигнала ABS также горит предупреждающий световой сигнал тормозов.

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS(diag)-59

ABS (ДИАГНОСТИКА)

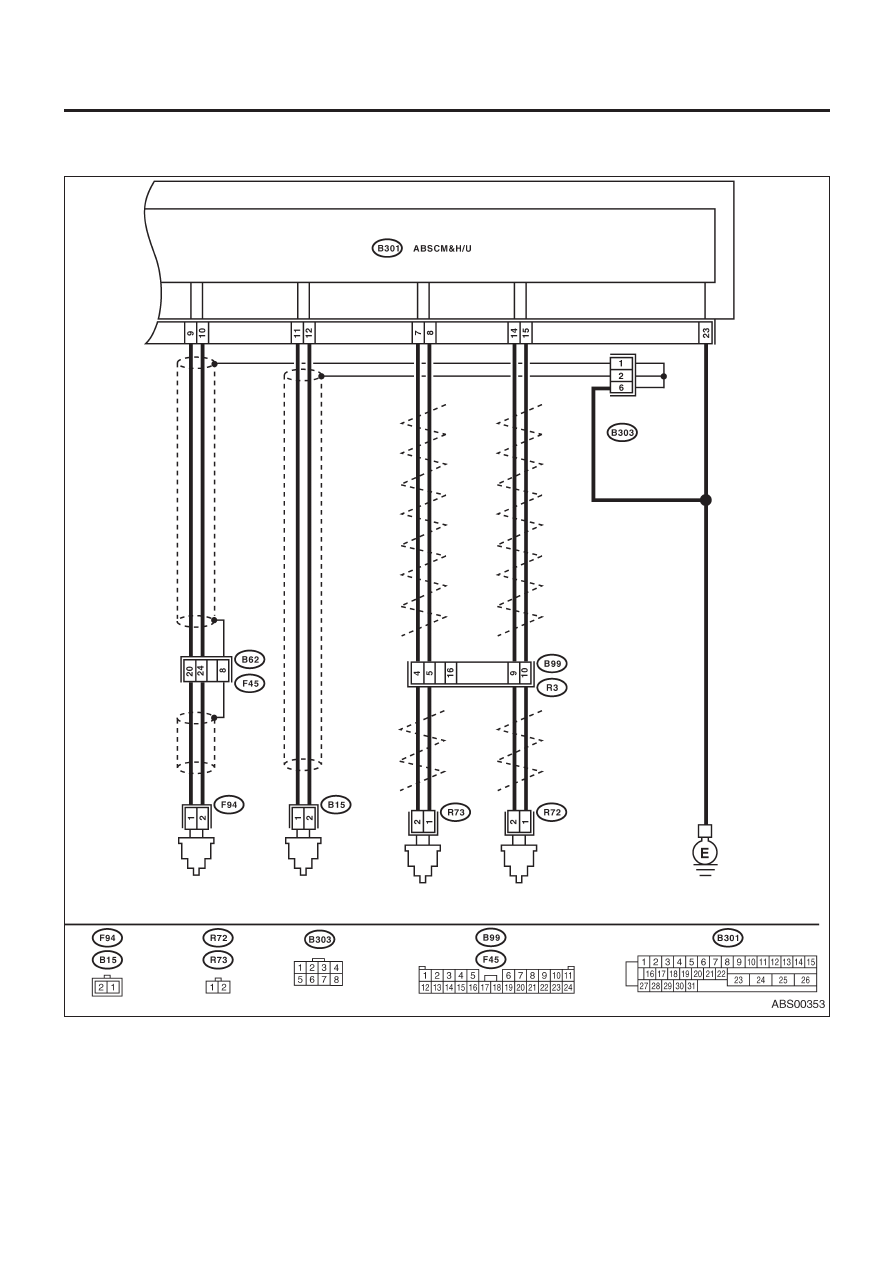

ДИАГРАММА ПРОВОДКИ:

МОДЕЛЬ LHD

Коннектор
защитного
соединения

Передний левый

датчик ABS

Передний

правый датчик

ABS

Задний левый

датчик ABS

Задний правый

датчик ABS

Перекрученный провод

Перекрученный провод

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS(diag)-60

ABS (ДИАГНОСТИКА)

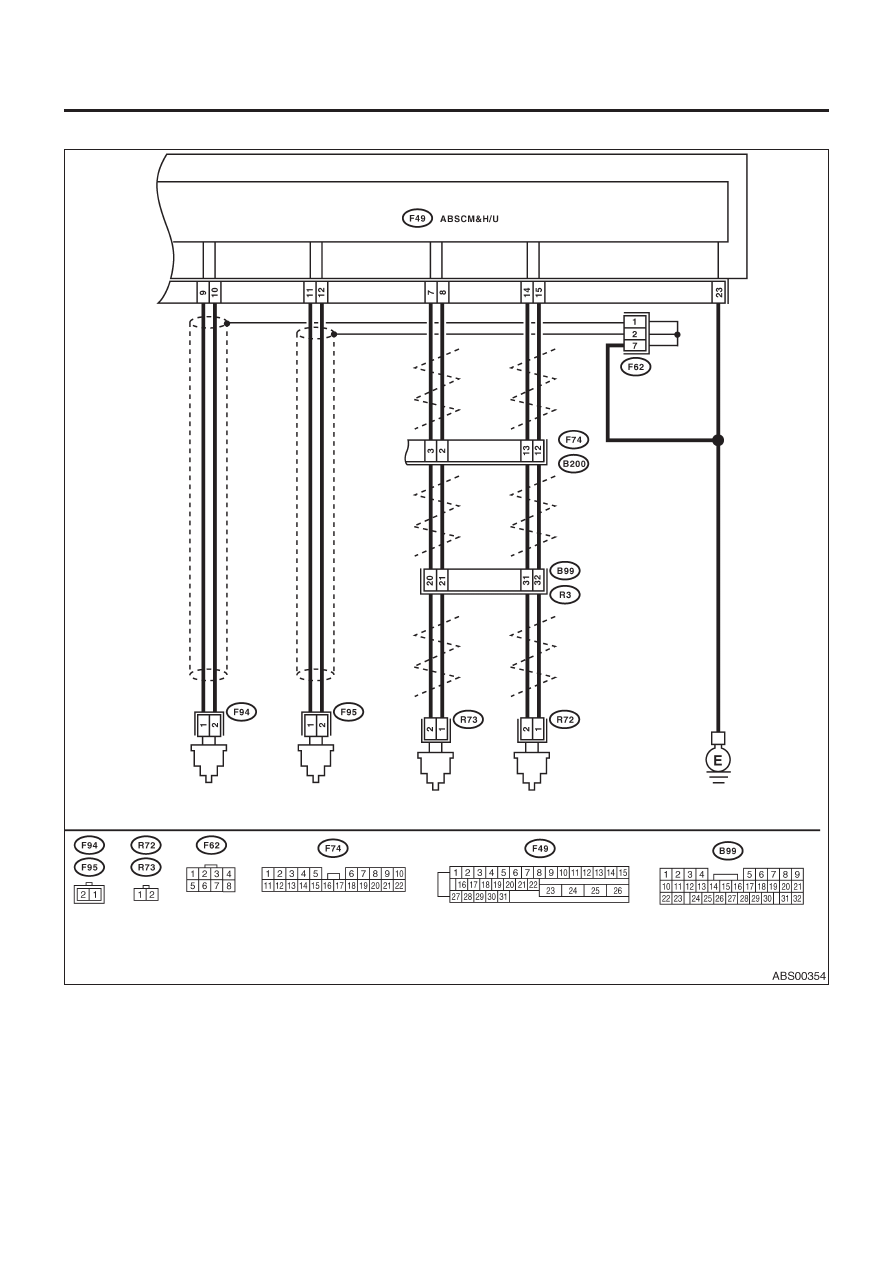

МОДЕЛЬ RHD

Коннектор
защитного
соединения

Передний левый

датчик ABS

Передний

правый датчик

ABS

Задний левый

датчик ABS

Задний правый

датчик ABS

Перекрученный провод

Перекрученный провод
