Subaru Impreza: трансмиссия и сцепление. Руководство - часть 169





ПЕДАЛЬ СЦЕПЛЕНИЯ

CL-41

СИСТЕМА СЦЕПЛЕНИЯ

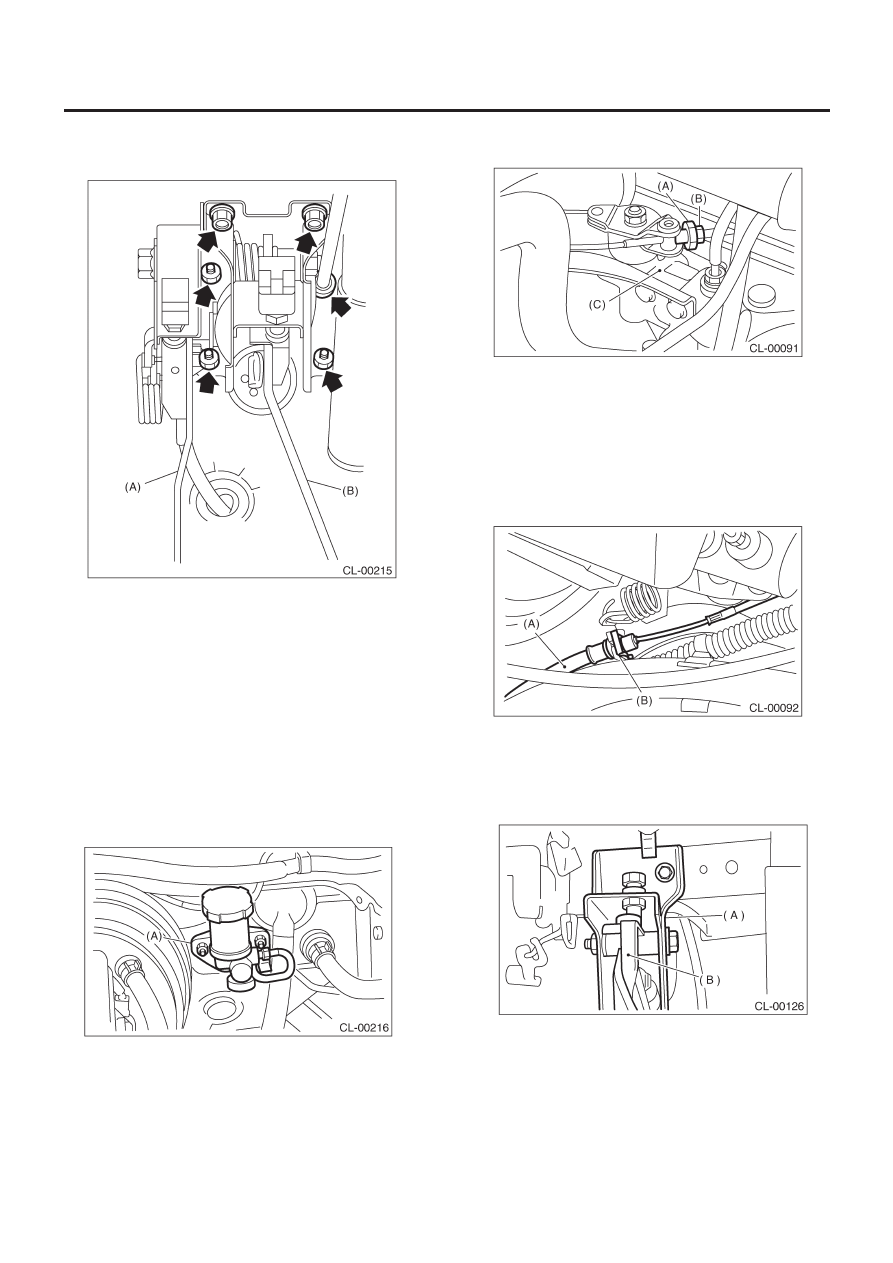

7) Снимите болты и гайки, крепящие педали тормоза и сцеп-

ления, и снимите кронштейн педали и трос сцепления как
один узел.

(А)  Педаль сцепления
(В) Педаль

тормоза

8) Нажмите на педаль сцепления и отсоедините трос
сцепления от педали сцепления.

2.  МОДЕЛЬ RHD

1) Отсоедините кабель заземления от аккумулятора.
2) Отсоедините коннектор от сцепления. (Модель с круиз-
контролем)
3) Снимите нижнюю крышку панели инструментов.
4) Снимите обжимочный фиксатор и штифт, соединяющие
нажимную штангу и педаль сцепления. (Кроме модели 1.6 L)
5) Снимите крепежные гайки главного цилиндра. (Кроме мо-
дели 1.6 L)

(A)    Главный цилиндр

6) Снимите регулировочную гайку PHV и запорную гайку.
(Модель с хилл-холдером)

(A) Регулировочная

гайка

(B) Запорная

гайка

(C) PHV

7) Снимите зажим троса и отсоедините трос PHV от PHV. (Мо-
дель с хилл-холдером)

ОСТОРОЖНО:
Тщательно оберегайте чехол и внутренний трос от по-
вреждений при отсоединении троса PHV.

(A) Трос

PHV

(B) Зажим

8) Отсоедините трос сцепления от рычага высвобождения.
(Модель 1.6 L)
9) Снимите педаль сцепления и кронштейн как один узел.

(A)  Кронштейн педали сцепления
(B) Педаль

сцепления

ПЕДАЛЬ СЦЕПЛЕНИЯ

CL-42

СИСТЕМА СЦЕПЛЕНИЯ

10) Нажмите на педаль сцепления и отсоедините трос сцеп-
ления от педали сцепления. (Модель 1.6 L)

B:  УСТАНОВКА

1) Установите в обратном порядке.

ОСТОРОЖНО:
• Если зажим троса поврежден, замените его на новый.
• Не забывайте закрывать конец внешнего троса
чехлом.
• Следите за тем, чтобы не перекрутить трос акселератора.
• Всегда используйте новые штифты.

2) После установки отрегулируйте педаль сцепления.
<См.CL-45, РЕГУЛИРОВКА, Педаль сцепления.>

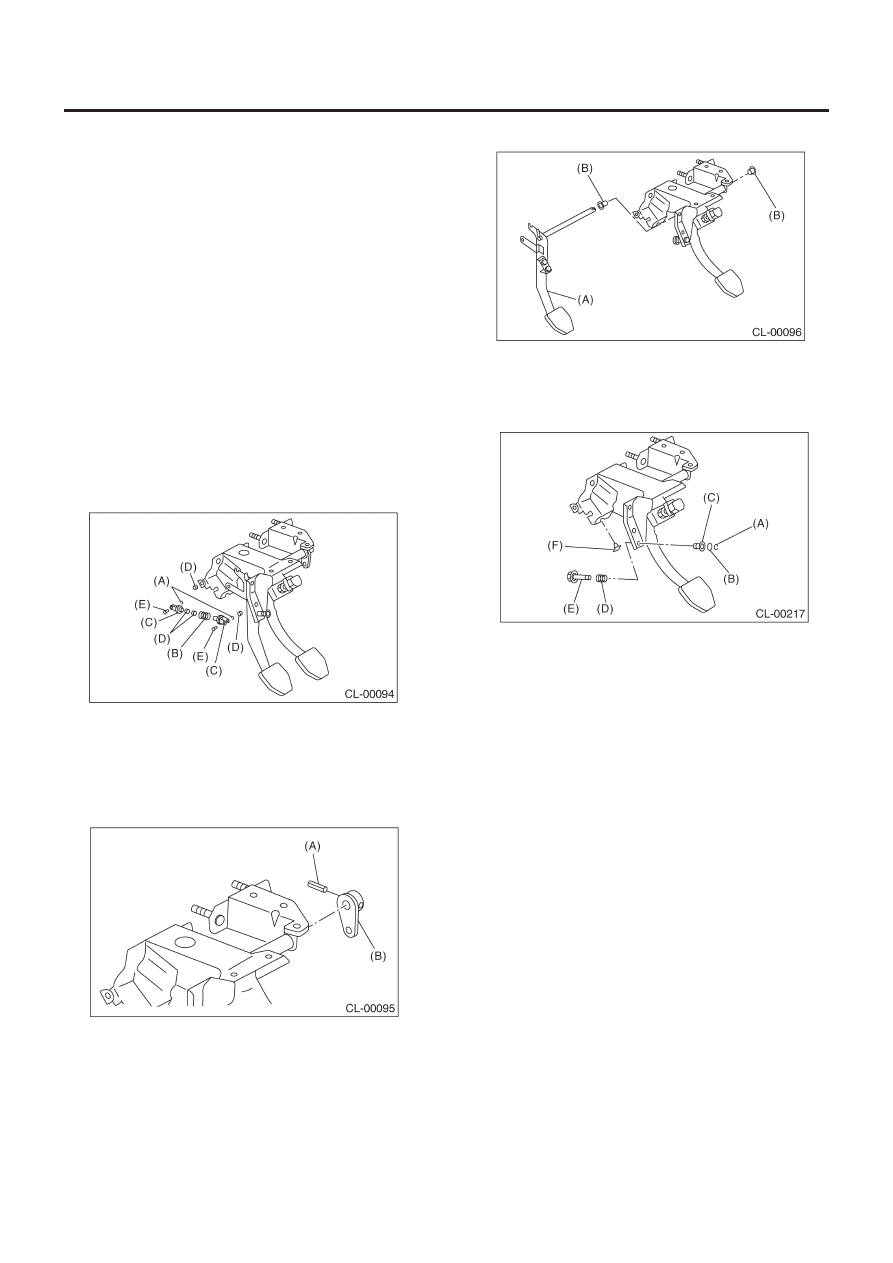

C:  РАЗБОРКА

1.  МОДЕЛЬ LHD

• Кроме МОДЕЛИ 1.6 L

1) Снимите зажимы, вспомогательную пружину, шток и втулку.

(A) Зажим
(B) Вспомогательная

пружина

(C) Вспомогательный

шток

(D) Втулка
(E) Штифт

2) Снимите пружинный фиксатор и рычаг.

(A) Фиксатор
(B) Рычаг

3) Снимите педаль сцепления и втулки.

(A) Педаль

сцепления

(B) Втулка

4) Снимите ограничитель, зажим, кольцевой уплотнитель,
шток S, а затем снимите пружину и втулку S.

(A) Зажим
(B) Кольцевой

уплотнитель

(C) Втулка

S

(D) Пружина

S

(E) Шток

S

(F) Ограничитель

5) Снимите ограничители с педали сцепления.
6) Снимите накладку педали сцепления. (Модель не турбо)

ПЕДАЛЬ СЦЕПЛЕНИЯ

CL-43

СИСТЕМА СЦЕПЛЕНИЯ

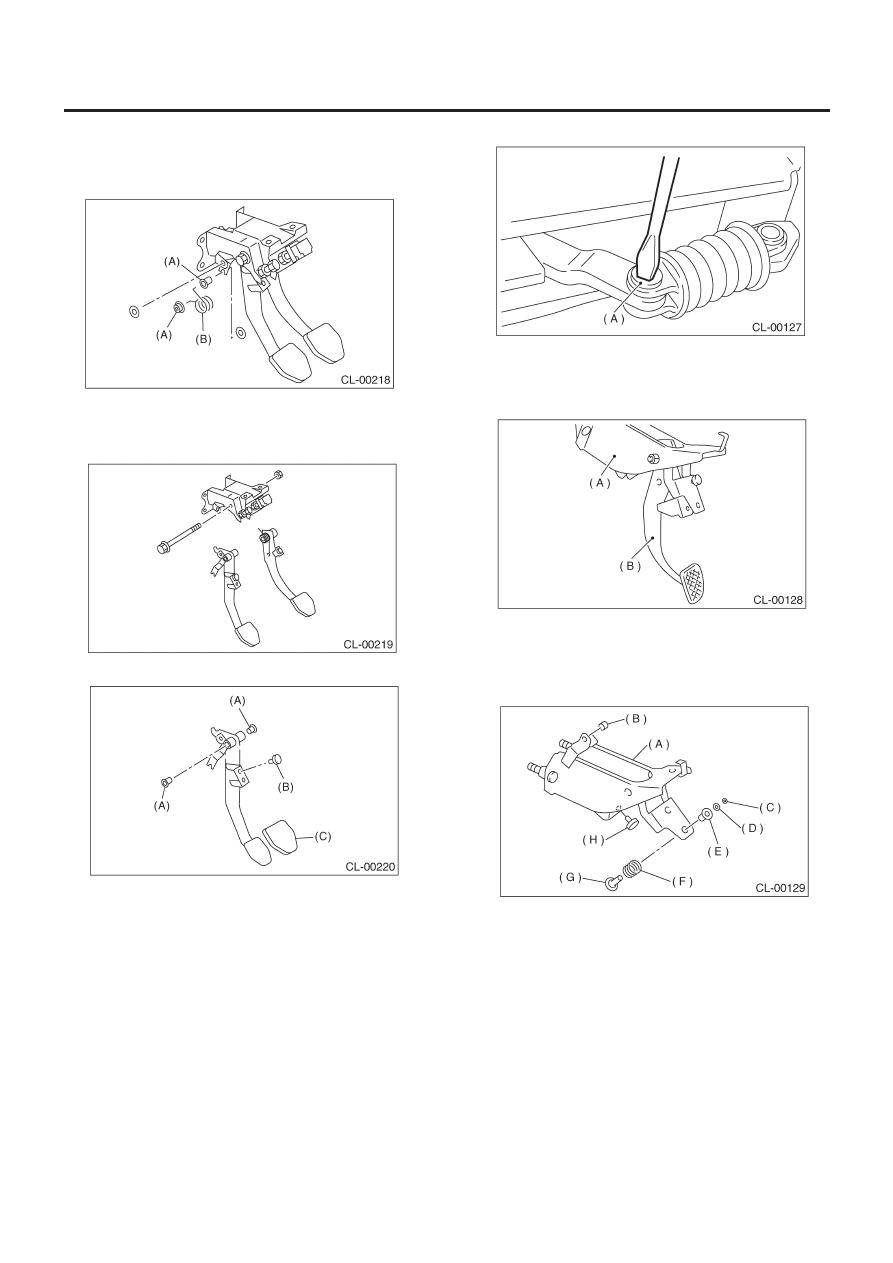

• МОДЕЛЬ 1.6 L

1) Снимите зажим, затем снимите помощника пружины и
пружину.

(A) Помощник

пружины

(B) Пружина

2) Снимите педаль сцепления и педаль тормоза.

3) Снимите втулку, ограничитель и накладку педали сцепления.

(A) Втулка
(B) Ограничитель
(C)  Накладка педали сцепления

4) Снимите регулировочный болт.

2.  МОДЕЛЬ RHD

• Кроме МОДЕЛИ 1.6 L

1) Снимите переключатель сцепления. (Модель с круиз-конт-
ролем).

2) Снимите зажим и выньте штифт.

(A)    Штифт

3) Снимите вспомогательный шток, пружину и втулку.
4) Снимите педаль сцепления с кронштейна педали сцепления.

(A)  Кронштейн педали сцепления
(B) Педаль

сцепления

5) Снимите следующие детали (от B до H) с кронштейна педа-
ли сцепления (A), как показано на рисунке.

(A)  Кронштейн педали сцепления
(B) Втулка

C

(C) Зажим
(D) Кольцевой

уплотнитель

(E) Втулка

S

(F) Пружина

S

(G) Шток

S

(H) Втулка

ПЕДАЛЬ СЦЕПЛЕНИЯ

CL-44

СИСТЕМА СЦЕПЛЕНИЯ

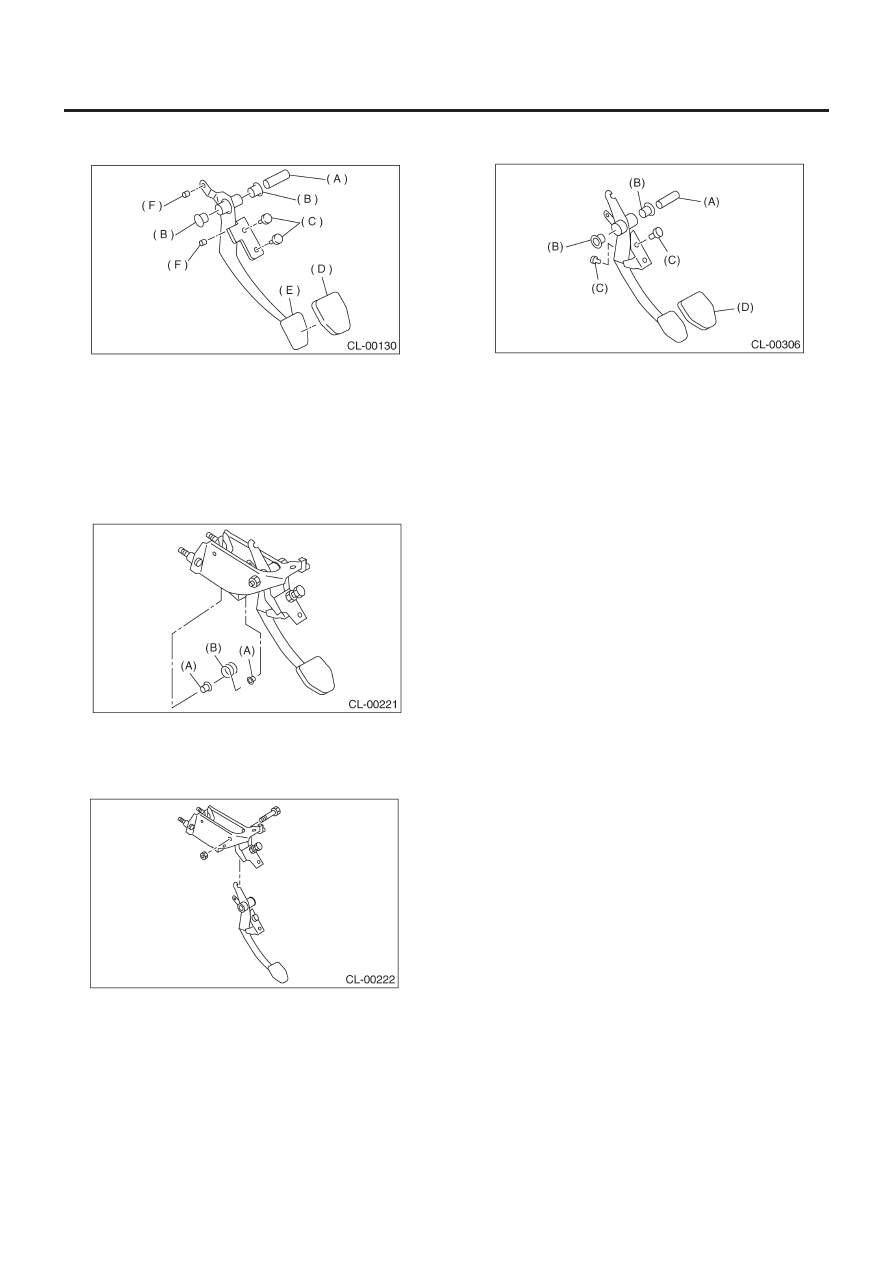

6) Снимите расширитель, втулку и накладку педали с педали
сцепления.

(A) Расширитель
(B) Втулка
(C) Втулка
(D) Накладка

педали

(E) Педаль

сцепления

(F) Втулка

C

• МОДЕЛЬ 1.6 L

1) Снимите пружину и втулку.

(A) Втулка
(B) Пружина

2) Снимите педаль сцепления.

3) Снимите расширитель, втулку, ограничитель и накладку пе-
дали сцепления.

(A) Расширитель
(B) Втулка
(C) Ограничитель
(D)  Накладка педали сцепления

4) Снимите регулировочный болт и ограничитель.

D: СБОРКА

1. МОДЕЛЬ LHD

1) Временно прикрепите ограничитель и т.д. к кронштейну
педали.
2) Прочистите внутренние части отверстий педали сцепления
и педали тормоза, нанесите смазку, а затем вставьте втулки в
отверстия.
3) Выровняйте отверстия кронштейна педали, педали сцеп-
ления и педали тормоза, прикрепите возвратную пружину пе-
дали тормоза, вспомогательные штоки, пружину и втулку.
(Кроме модели 1.6 L)

ПРИМЕЧАНИЕ:
Прочистите внутренние части втулок и нанесите смазку пе-
ред установкой расширителя.

4) Выровняйте отверстия кронштейна педали, педали сцеп-
ления и педали тормоза, затем прикрепите педаль тормоза,
втулки, пружину и трос сцепления. (Модель 1.6 L)
5) Установите трос хилл-холдера на педаль сцепления. (Мо-
дель с хилл-холдером)

2. МОДЕЛЬ RHD

1) Прочистите и нанесите смазку на отверстие скользящей
части между педалью сцепления и втулкой.
2) Установите накладку, ограничитель, расширитель и втулки
на педаль сцепления.

ПРИМЕЧАНИЕ:
Прочистите внутренние части втулок и нанесите смазку пе-
ред установкой расширителя.

3) Установите шток S, пружину S, втулку S, кольцевой уплот-
нитель, зажим, втулку, переключатель сцепления и втулку C
на кронштейн педали сцепления. (Кроме модели 1.6 L)
4) Установите педальный узел, ограничитель, регулировоч-
ный шток, трос сцепления, втулки и пружину на кронштейн
педали сцепления.
