ДИСК СЦЕПЛЕНИЯ И КРЫШКА

CL-21

СИСТЕМА СЦЕПЛЕНИЯ

Момент затяжки:

16 Н•м (1.6 кгс-м, 11.8 ft-lb)

3) Снимите ST.

ST

499747100

НАПРАВЛЯЮЩАЯ ДИСКА
СЦЕПЛЕНИЯ

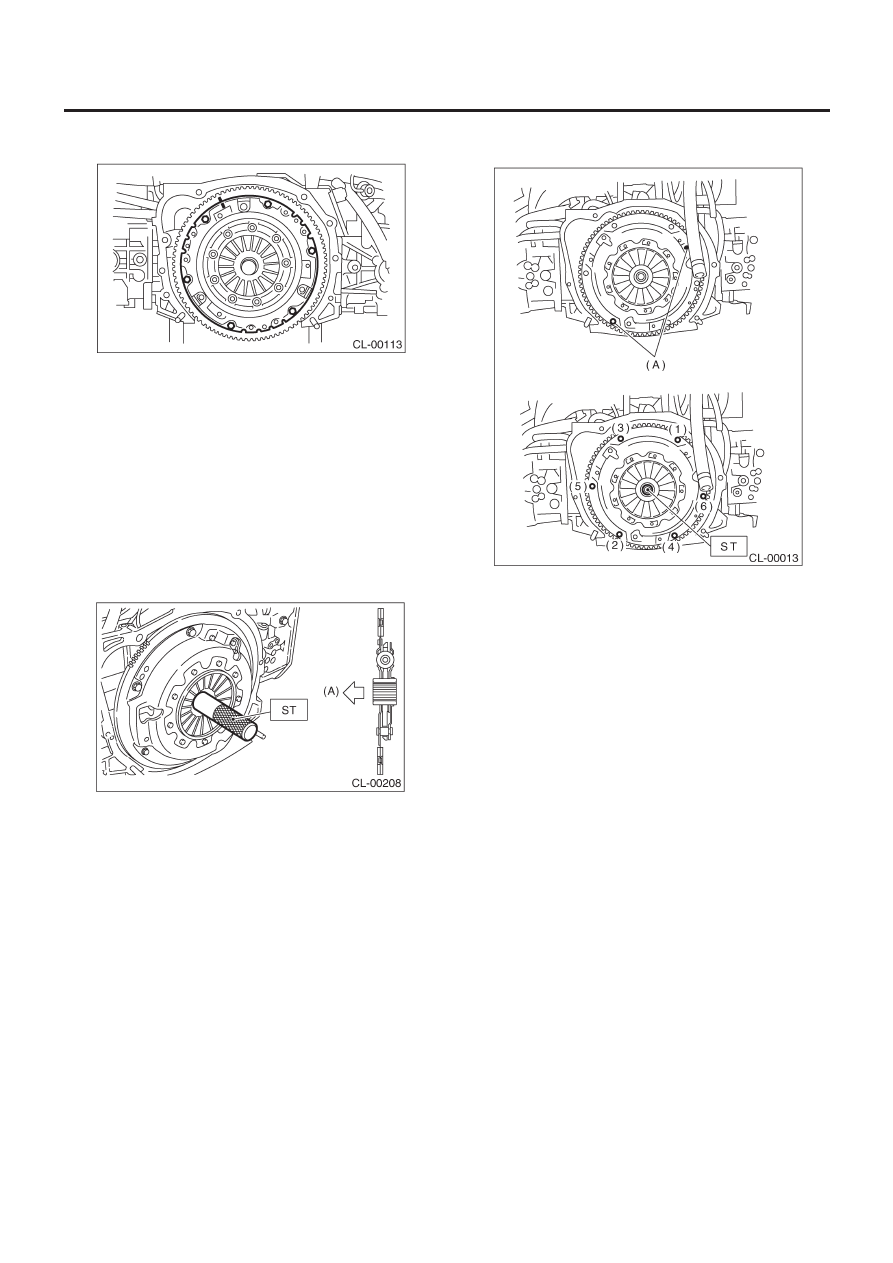

2.  КРОМЕ МОДЕЛИ 2.5 L

1) Вставьте ST в диск сцепления и установите их на маховик
посредством вставления конца ST в пилотный подшипник.

ПРИМЕЧАНИЕ:
При установке диска сцепления следите за его направлением.

ST

499747100

НАПРАВЛЯЮЩАЯ ДИСКА
СЦЕПЛЕНИЯ

(A)    Сторона маховика

2) Установите крышку сцепления на маховик и затяните бол-
ты с определенным усилием.

ПРИМЕЧАНИЕ:
• При установке крышки сцепления на маховик поставьте
крышку сцепления так, чтобы между «разбалансированными»
метками на маховике и диске сцепления был разрыв в  120°
или более ("разбалансированные" метки указывают направ-
ления остаточной разбалансированности.)
• При установке дифференцируйте между передней и задней
сторонами диска сцепления.
• Временно затяните болты вручную. Каждый болт должен
быть затянут с определенным усилием  в крестообразном по-
рядке.

Момент затяжки:

16 Н•м (1.6 кгс-м, 11.8 ft-lb)

(A)    "Разбалансированные" метки (Краска)

3) Снимите ST.

ST

499747100

НАПРАВЛЯЮЩАЯ ДИСКА
СЦЕПЛЕНИЯ

4) Установите устройство трансмиссии. <См. 5MT-41, УСТА-
НОВКА, Устройство механической трансмиссии.>

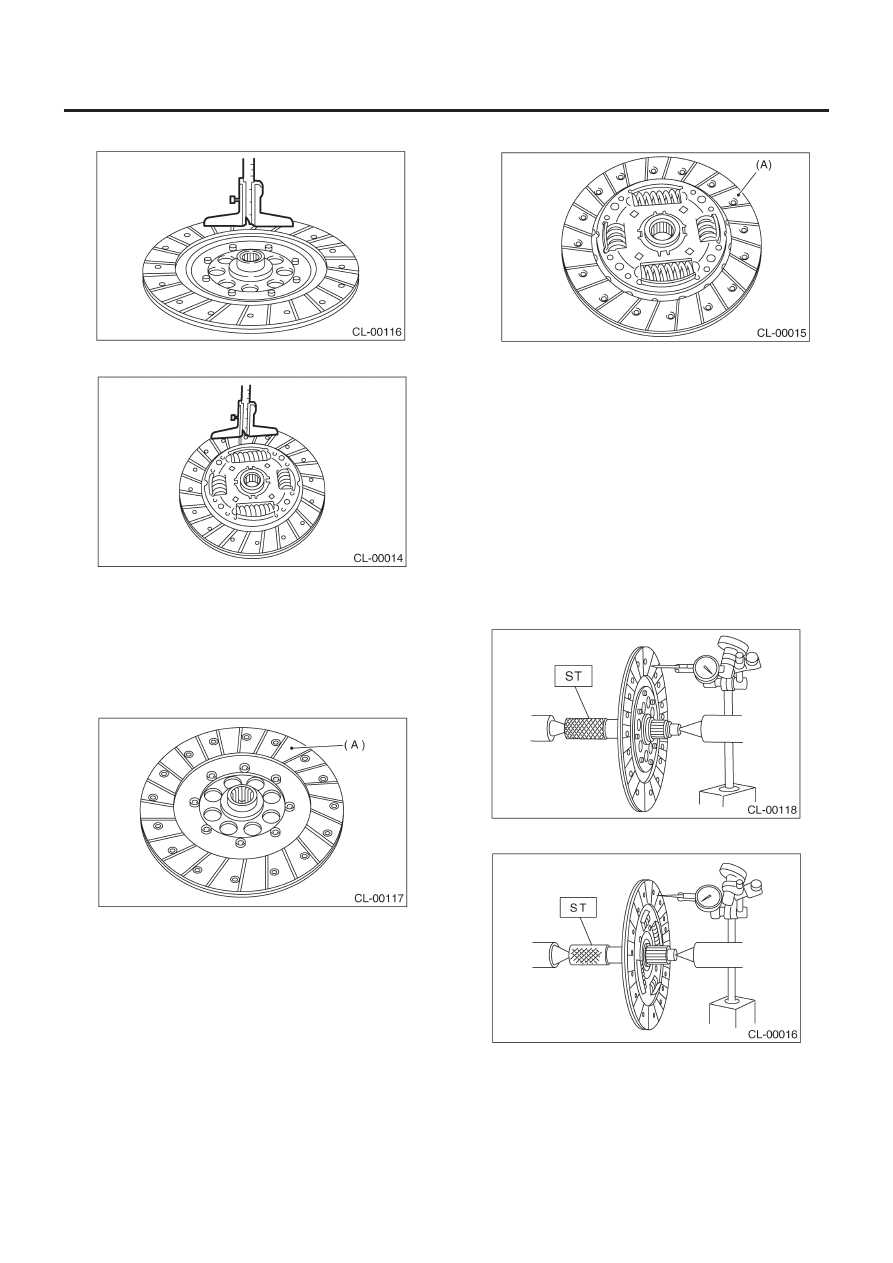

C: ОСМОТР

1. ДИСК СЦЕПЛЕНИЯ

1) Износ лицевой части
Измерьте глубину головки заклепки от поверхности лицевой
части. Замените, если лицевые части изношены в определен-
ных местах или изношены до размера, составляющего мень-
ше указанного.

Глубина головки заклепки:

Предел утапливания 0.3 мм (0.012 in)

ПРИМЕЧАНИЕ:
Не мойте диск сцепления чистящими жидкостями.

ДИСК СЦЕПЛЕНИЯ И КРЫШКА

CL-22

СИСТЕМА СЦЕПЛЕНИЯ

• МОДЕЛЬ 2.5 L

• Кроме МОДЕЛИ 2.5 L

2) Затвердевшая лицевая часть
Откорректируйте с помощью наждачной бумаги или замените.
3) Натекание масла на лицевую часть
Замените диск сцепления и проверьте передний сальник
трансмиссии, сопряженную поверхность корпуса трансмис-
сии, задний сальник двигателя и и другие точки на предмет
протечки масла.

• МОДЕЛЬ 2.5 L

(A)

Лицевая часть сцепления

• МОДЕЛЬ кроме 2.5 L

(A)    Лицевая часть сцепления

4) Изгиб лицевой части
Если изгиб превышает указанное значение по внешней ок-
ружности лицевой части, почините или замените.

ST

499747100

НАПРАВЛЯЮЩАЯ ДИСКА
СЦЕПЛЕНИЯ

Предел изгибания:

Модель 1.6 L

0.8 мм (0.031 in) при R = 107 мм (4.21 in)

Модель 2.0 L

0.8 мм (0.031 in) при R = 110 мм (4.33 in)

Модель 2.5 L

1.0 мм (0.039 in) при R=110 мм (4.33 in)

• МОДЕЛЬ 2.5 L

• Кроме МОДЕЛИ  2.5 L

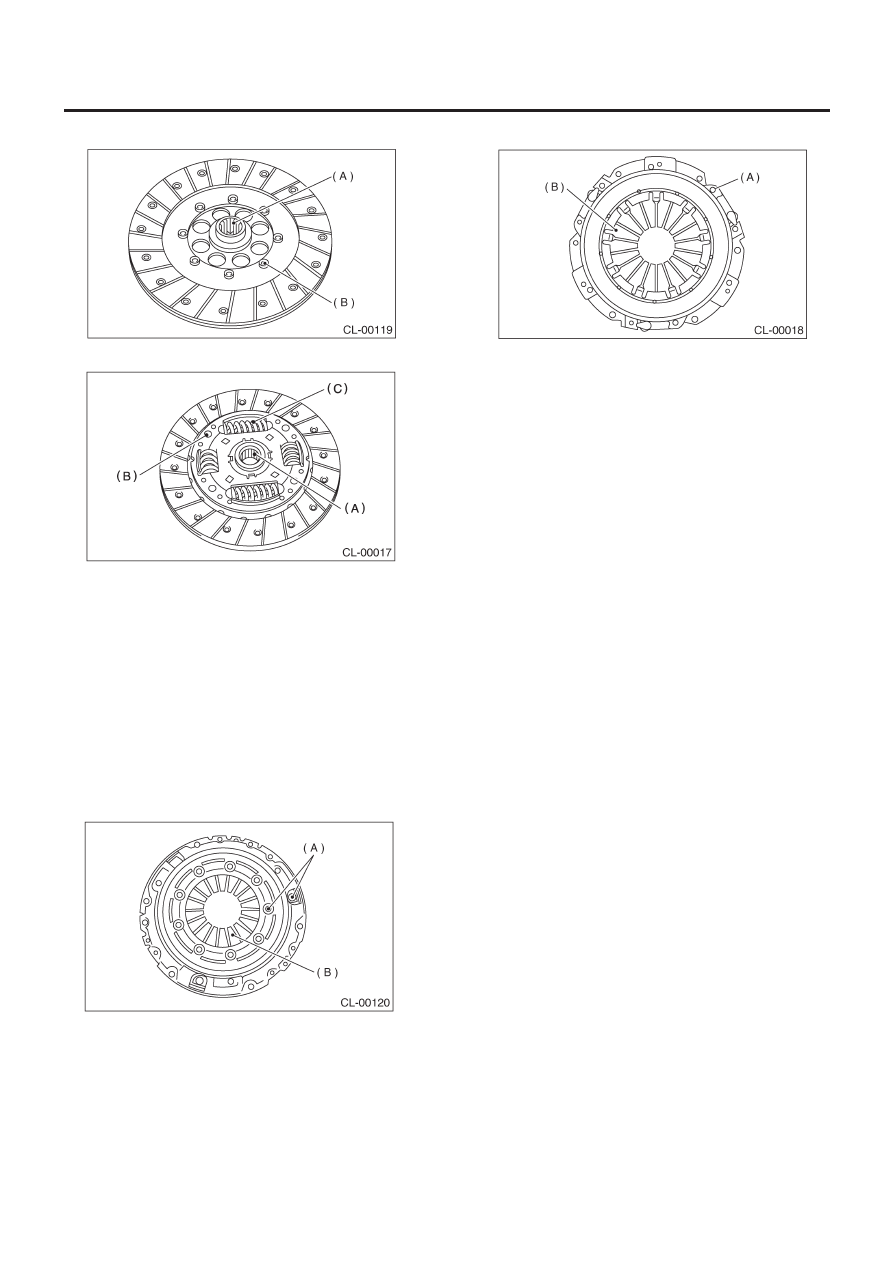

5) Изношенные шлицы, ослабленные заклепки и поломка
пружины кручения.
Замените испорченные детали.

ДИСК СЦЕПЛЕНИЯ И КРЫШКА

CL-23

СИСТЕМА СЦЕПЛЕНИЯ

• МОДЕЛЬ 2.5 L

• Кроме МОДЕЛИ 2.5 L

(А) Шлица
(В) Заклепка
(С) Пружина

кручение

2. КРЫШКА СЦЕПЛЕНИЯ

ПРИМЕЧАНИЕ:
Без разборки визуально проверьте следующие пункты и за-
мените их или почините в случае поломки.

1) Ослабленную осевую заклепку.
2) Поврежденную или изношенную контактную поверхность
подшипника в центре пружины диафрагмы.

• МОДЕЛЬ 2.5 L

• Кроме МОДЕЛИ 2.5 L

(A) Осевая

заклепка

(B) Пружина

диафрагмы

МАХОВИК

CL-24

СИСТЕМА СЦЕПЛЕНИЯ

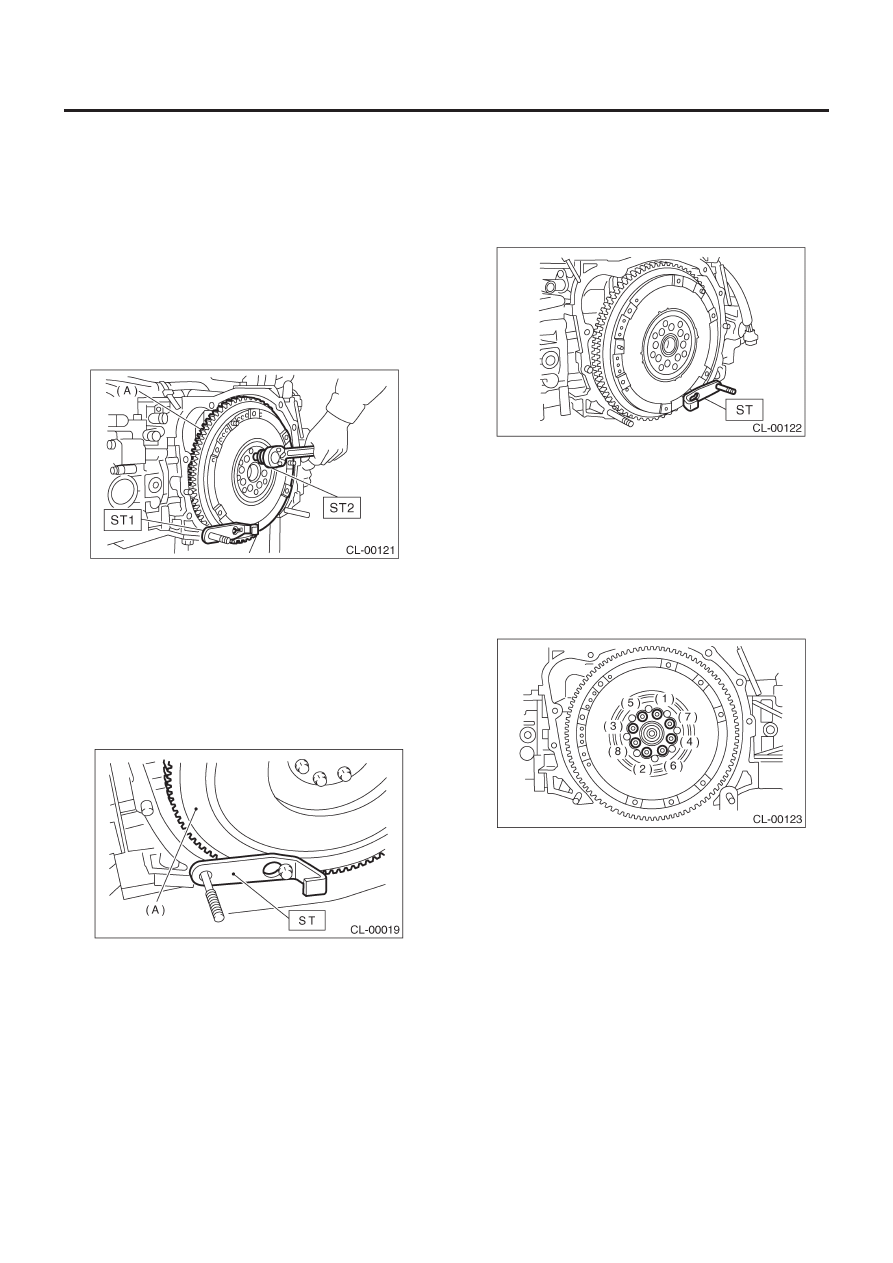

3. Маховик

A:  ДЕМОНТАЖ

1. МОДЕЛЬ 2.5 L

1) Снимите устройство трансмиссии. <См. 5MT-38,  ДЕМОН-
ТАЖ,  Устройство механической трансмиссии.>
2) Снимите крышку сцепления и диск сцепления. <См.CL-20,
ДЕМОНТАЖ, Диск сцепления и крышка.>
3) Снимите маховик с помощью ST1 и ST2.

ST1

498497100

СТОПОР КОЛЕНВАЛА

ST2

499057000

TORX® PLUS

(A)    Маховик

2.  КРОМЕ МОДЕЛИ 2.5 L

1) Снимите устройство трансмиссии. <См. 5MT-38,  ДЕМОН-
ТАЖ,  Устройство механической трансмиссии.>
2) Снимите крышку сцепления и диск сцепления. <См.CL-20,
ДЕМОНТАЖ, Диск сцепления и крышка.>
3) Снимите маховик с помощью ST.

ST

498497100

СТОПОР КОЛЕНВАЛА

(A)    Маховик

B:  УСТАНОВКА

1. МОДЕЛЬ 2.5 L

1) Установите маховик и ST.

ST

498497100

СТОПОР КОЛЕНВАЛА

2) Затяните крепежные болты маховика с определенным уси-
лием.

ST

499057000

TORX® PLUS

ПРИМЕЧАНИЕ:
Затягивайте крепежные болты маховика постепенно. Каждый
болт должен быть затянут с определенным усилием в кресто-
образном порядке.

Момент затяжки:

72 Н•м (7.3 кгс-м, 52.8 ft-lb)

3) Установите диск сцепления и крышку. <См. CL-20, МО-
ДЕЛЬ 2.5 L, УСТАНОВКА, Диск сцепления и крышка.>
4) Установите устройство трансмиссии. <См. 5MT-41, УСТА-
НОВКА, Устройство механической трансмиссии.>
