Subaru Impreza: трансмиссия и сцепление. Руководство - часть 162





ОБЩЕЕ ОПИСАНИЕ

CL-13

СИСТЕМА СЦЕПЛЕНИЯ

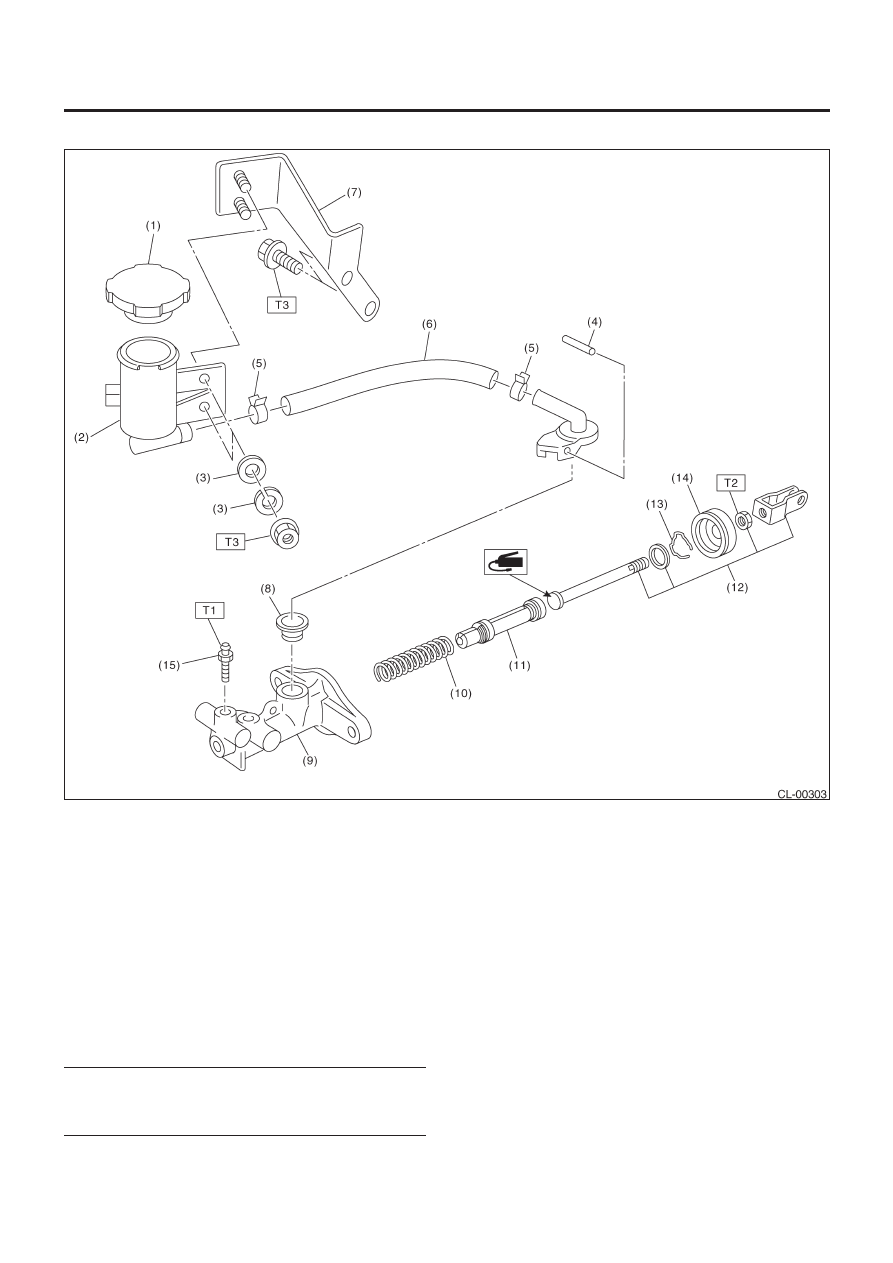

• МОДЕЛЬ RHD DOHC ТУРБО

(1) Крышка

бачка

(2) Бачок
(3) Шайба
(4) Прямая

шпилька

(5) Зажим
(6) Шланг
(7) Кронштейн

бачка

(8)

Сальник

(9)  Главный цилиндр
(10) Возвратная пружина
(11) Поршень
(12) Нажимная штанга
(13) Ограничительное кольцо поршня
(14) Чехол цилиндра
(15) Спускной винт

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

8 (0.8,5.8)

T2:

10 (1.0, 7)

T3:

18 (1.8, 13.3)

ОБЩЕЕ ОПИСАНИЕ

CL-14

СИСТЕМА СЦЕПЛЕНИЯ

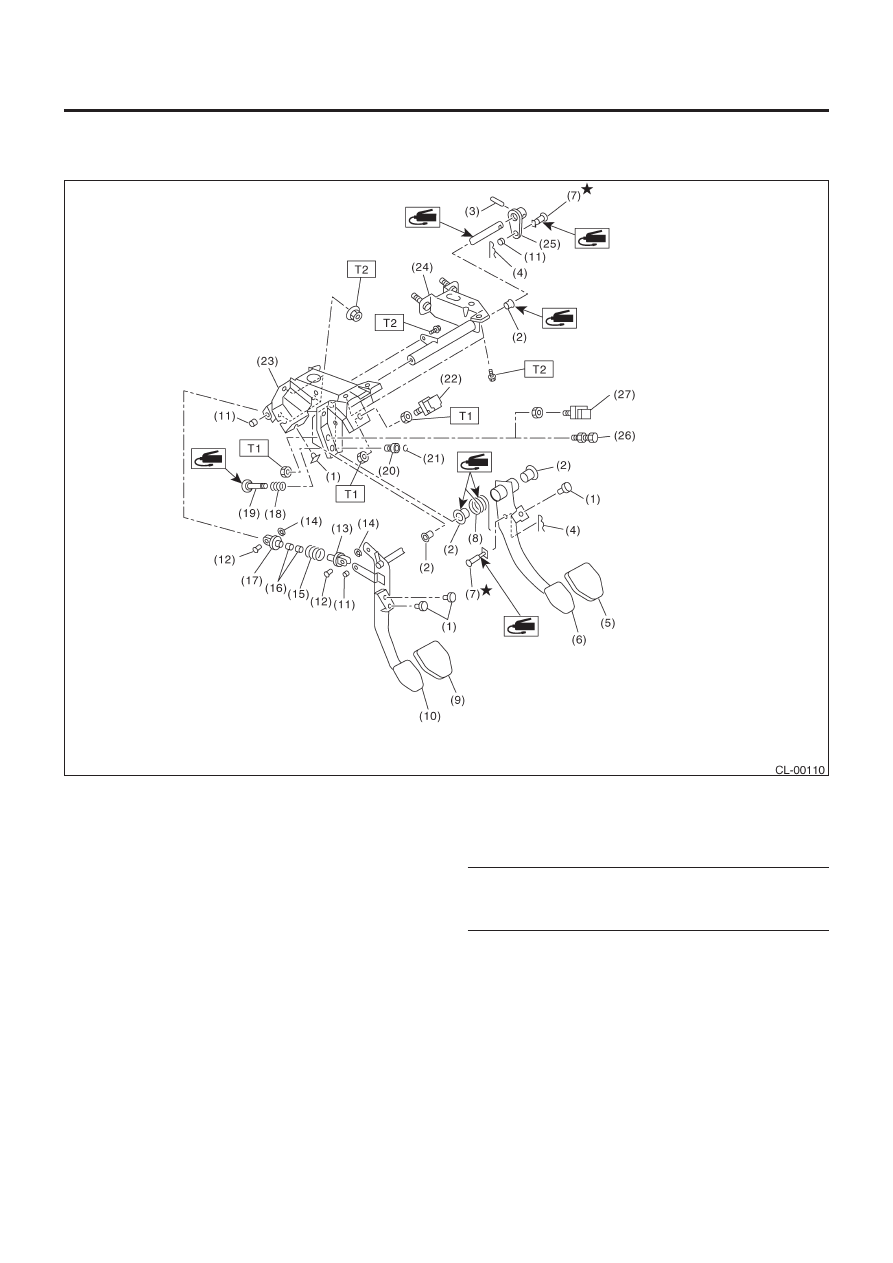

4. ПЕДАЛЬ СЦЕПЛЕНИЯ

• МОДЕЛЬ LHD 2.0 L

(1) Стопор
(2) Втулка
(3) Прямая

шпилька

(4) Обжимочный

фиксатор

(5)  Накладка педали тормоза
(6) Педаль

тормоза

(7) Штифт
(8)  Пружина педали тормоза
(9)  Накладка педали сцепления
(10) Педаль сцепления
(11) Втулка C
(12) Штифт сцепления
(13)  Вспомогательный шток A
(14) Зажим
(15) Вспомогательная пружина
(16) Вспомогательная втулка
(17)  Вспомогательный шток B
(18) Пружина A
(19) Шток
(20) Втулка B
(21) Зажим
(22)  Переключатель тормозных огней
(23) Кронштейн педали

(24)  Кронштейн главного цилиндра сцепления
(25) Рычаг
(26) Регулировочный болт
(27)  Переключатель сцепления (С круиз-контролем)

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

8 (0.8,5.8)

T2:

18 (1.8, 13.0)

ОБЩЕЕ ОПИСАНИЕ

CL-15

СИСТЕМА СЦЕПЛЕНИЯ

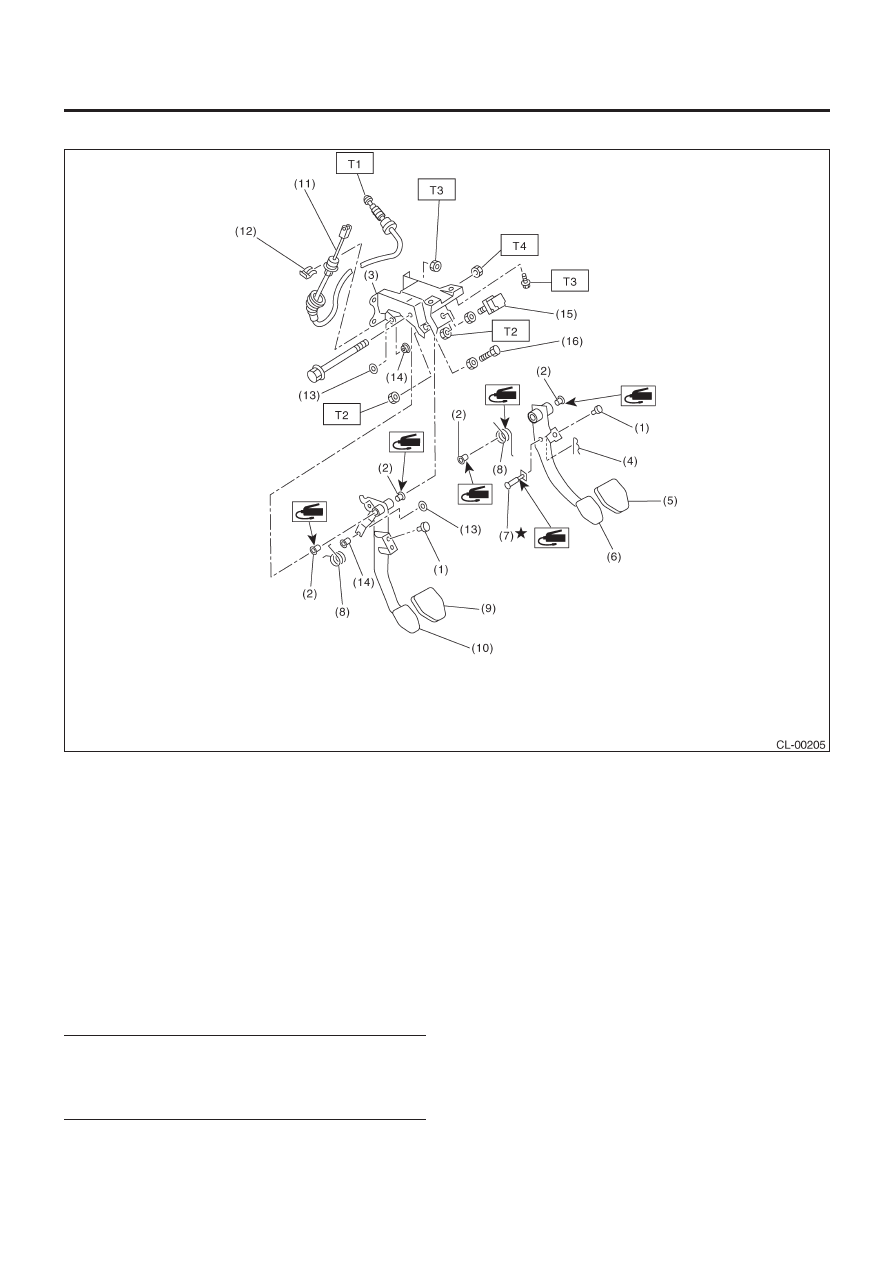

• МОДЕЛЬ LHD1.6 L

(1) Стопор
(2) Втулка
(3)  Кронштейн педали сцепления
(4) Обжимочный

фиксатор

(5)  Накладка педали тормоза
(6) Педаль

тормоза

(7) Штифт
(8) Пружина
(9)  Накладка педали сцепления
(10) Педаль сцепления
(11) Трос сцепления
(12)  Зажим троса сцепления
(13) Зажим
(14) Помощник пружины
(15)  Переключатель тормозных огней
(16) Регулировочный болт

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

5.9 (0.60,4.3)

T2:

8 (0.8,5.8)

T3:

18 (1.8, 13.0)

T4:

29 (3.0,21.7)

ОБЩЕЕ ОПИСАНИЕ

CL-16

СИСТЕМА СЦЕПЛЕНИЯ

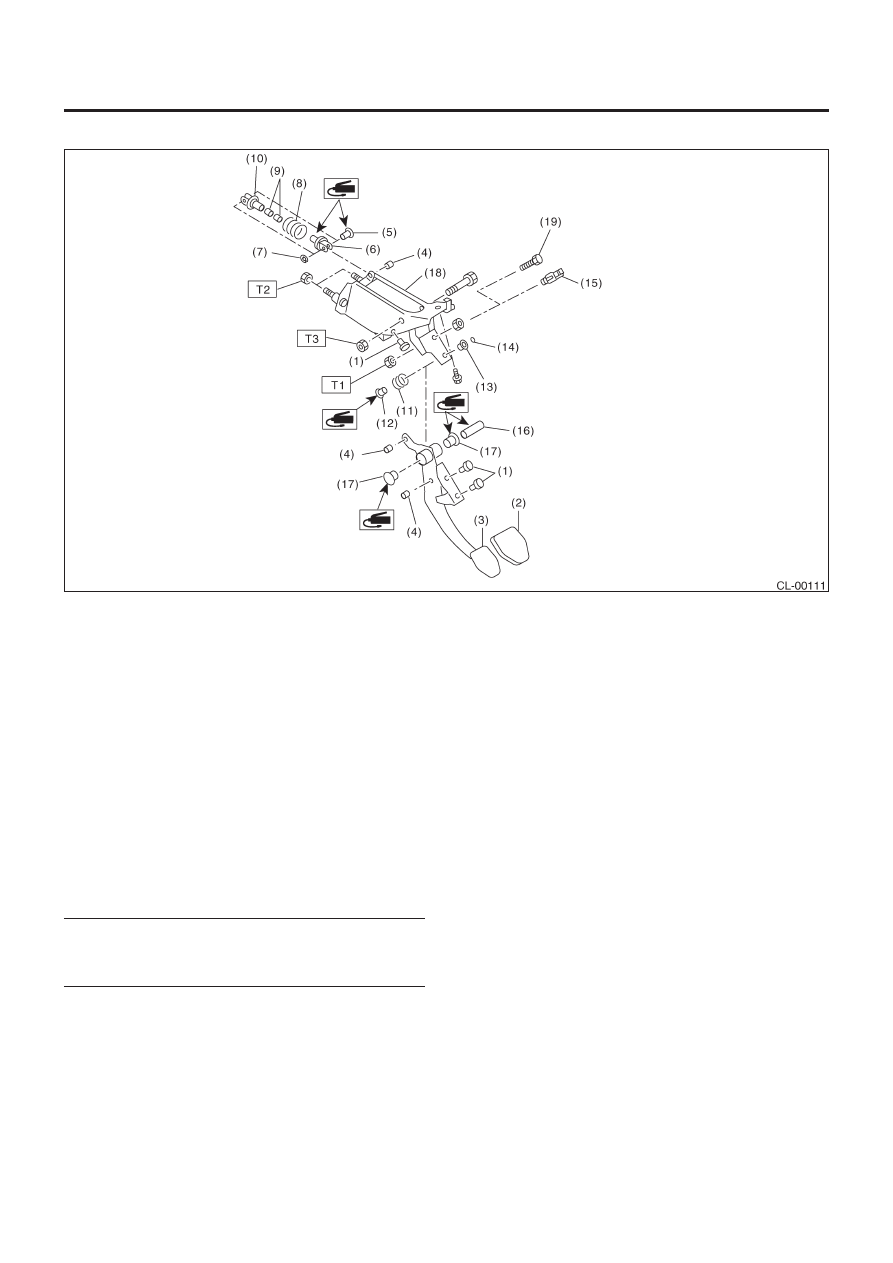

• МОДЕЛЬ RHD 2.0 L И 2.5 L

(1) Стопор
(2)  Накладка педали сцепления
(3) Педаль

сцепления

(4) Втулка
(5) Штифт

сцепления

(6)  Вспомогательный шток A
(7) Зажим
(8) Вспомогательная

пружина

(9) Вспомогательная

втулка

(10)  Вспомогательный шток В
(11) Пружина А
(12) Шток S
(13) Втулка В
(14) Кольцевой уплотнитель
(15) Зажим
(16)  Переключатель сцепления (С круиз-контролем)
(17) Расширитель
(18) Втулка
(19)  Кронштейн педали сцепления

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

8 (0.8,5.8)

T2:

18 (1.8, 13.0)

T3:

30 (3.1, 22.4)
