ОБЩЕЕ ОПИСАНИЕ

CL-17

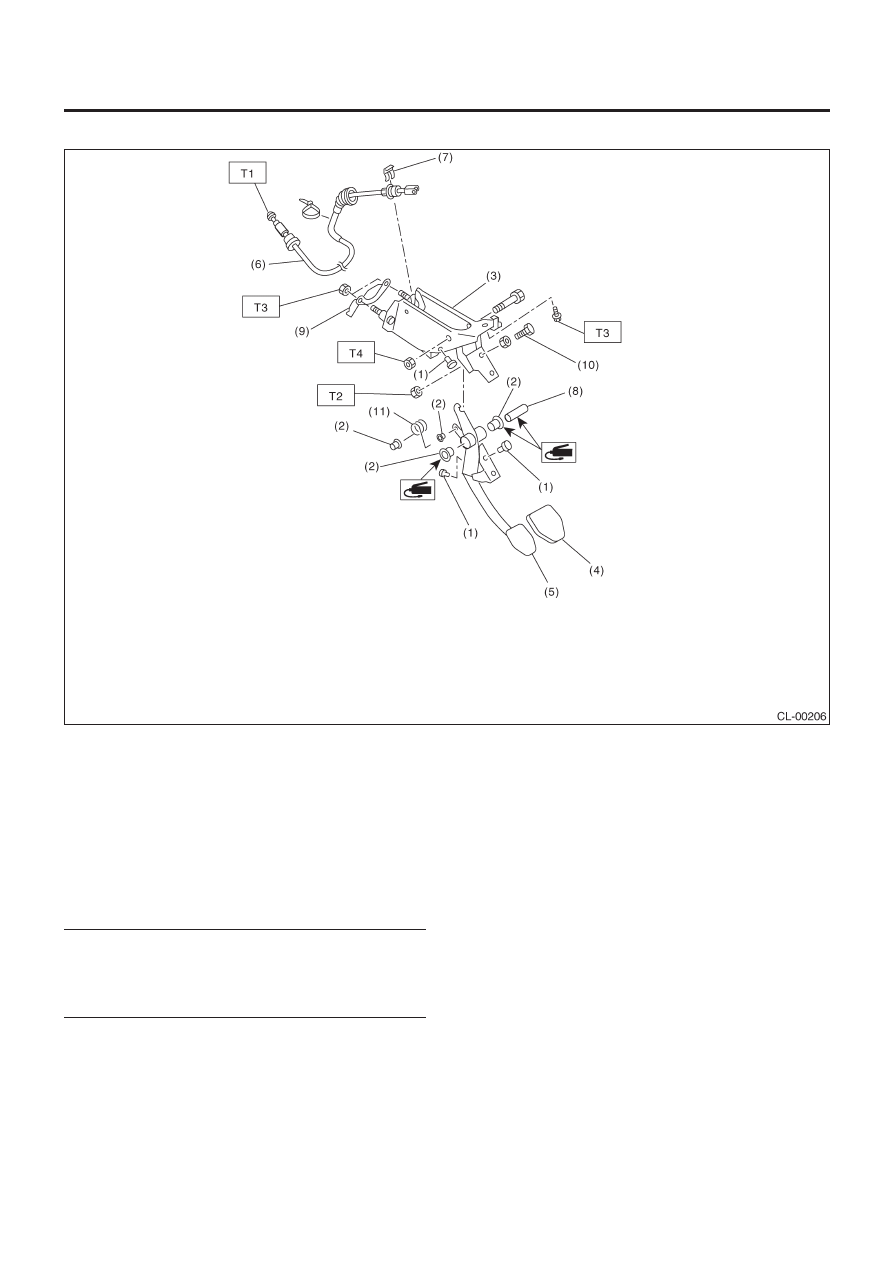

СИСТЕМА СЦЕПЛЕНИЯ

• МОДЕЛЬ RHD 1.6 L

(1) Стопор
(2) Втулка
(3)  Кронштейн педали сцепления
(4)  Накладка педали сцепления
(5) Педаль

сцепления

(6) Трос

сцепления

(7)  Зажим троса сцепления
(8) Расширитель
(9) Кронштейн
(10) Регулировочный болт
(11) Пружина

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

5.9 (0.6,4.3)

T2:

8 (0.8,5.8)

T3:

18 (1.8, 13.0)

T4:

29 (3.0,21.7)

ОБЩЕЕ ОПИСАНИЕ

CL-18

СИСТЕМА СЦЕПЛЕНИЯ

C: ОСТОРОЖНО

• Одевайте рабочую одежду при проведении работ, включая
головной убор, защитные очки и защитную обувь.
• Удаляйте инородные материалы, включая грязь и коррозию
перед удалением, установкой или разборкой компонентов.
• Держите разобранные части в порядке, защищайте их от
пыли и грязи.
• Перед удалением, установкой или разборкой, обязательно
точно выясните суть неполадки. Избегайте ненужного удале-
ния, установки, разборки и замены.
• Следите за тем, чтобы не обжечь руки, потому что  каждая
деталь автомобиля сильно нагрета после работы.
• Используйте фирменное масло, смазку и т.д. SUBARU, или
эквивалент. Не смешивайте масло, смазку и т.д. разной гра-
дации или разных производителей.

• Обязательно затягивайте фиксаторы, включая болты и гай-
ки, с указанным усилием.
• Размещайте домкраты или стояки безопасности под соот-
ветствующими местами.
• Перед установкой наносите масло на скользящие или вра-
щающиеся поверхности.
• Перед установкой кольцевых уплотнителей или сальников,
нанесите достаточное количество масла для предотвраще-
ния повреждения и деформации.
• Перед фиксацией детали в тисках помещайте между де-
талью и тисками прокладочные материалы, такие как де-
ревянные блоки, алюминиевые пластины или грубую
ткань.
• Держите жидкости на расстоянии от корпуса автомобиля.
При попадании какой-либо жидкости на корпус автомобиля
незамедлительно промойте поверхность водой.

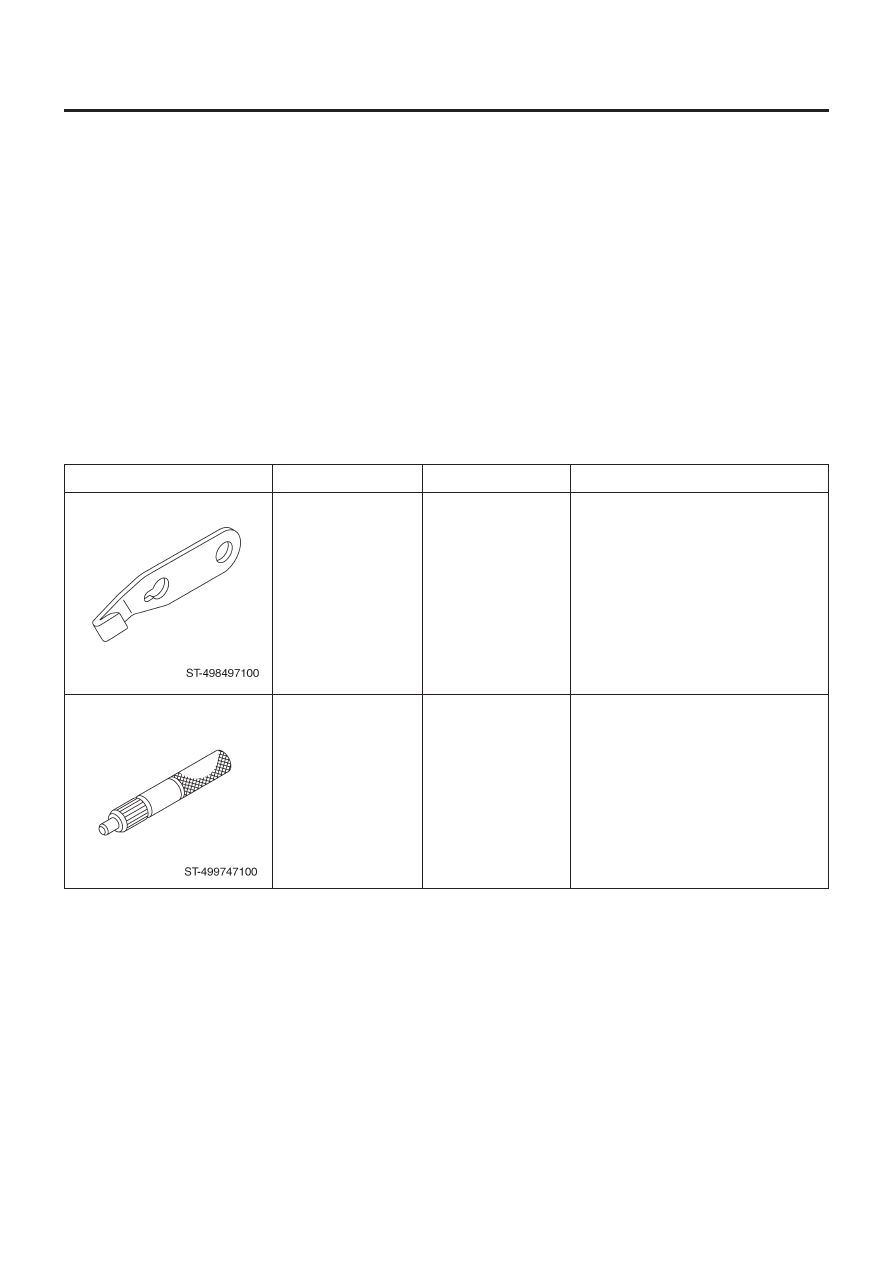

D:  ПОДГОТОВИТЕЛЬНЫЕ ИНСТРУМЕНТЫ

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

498497100

499747100

СТОПОР КОЛЕНВАЛА

НАПРАВЛЯЮЩАЯ
ДИСКА СЦЕПЛЕНИЯ

Используется для остановки вращения
маховика при при ослаблении и затяжке
болта и т.д.

Используется при установке диска
сцепления на маховик.

ОПИСАНИЕ

ПОМЕТКИ

ОБЩЕЕ ОПИСАНИЕ

CL-19

СИСТЕМА СЦЕПЛЕНИЯ

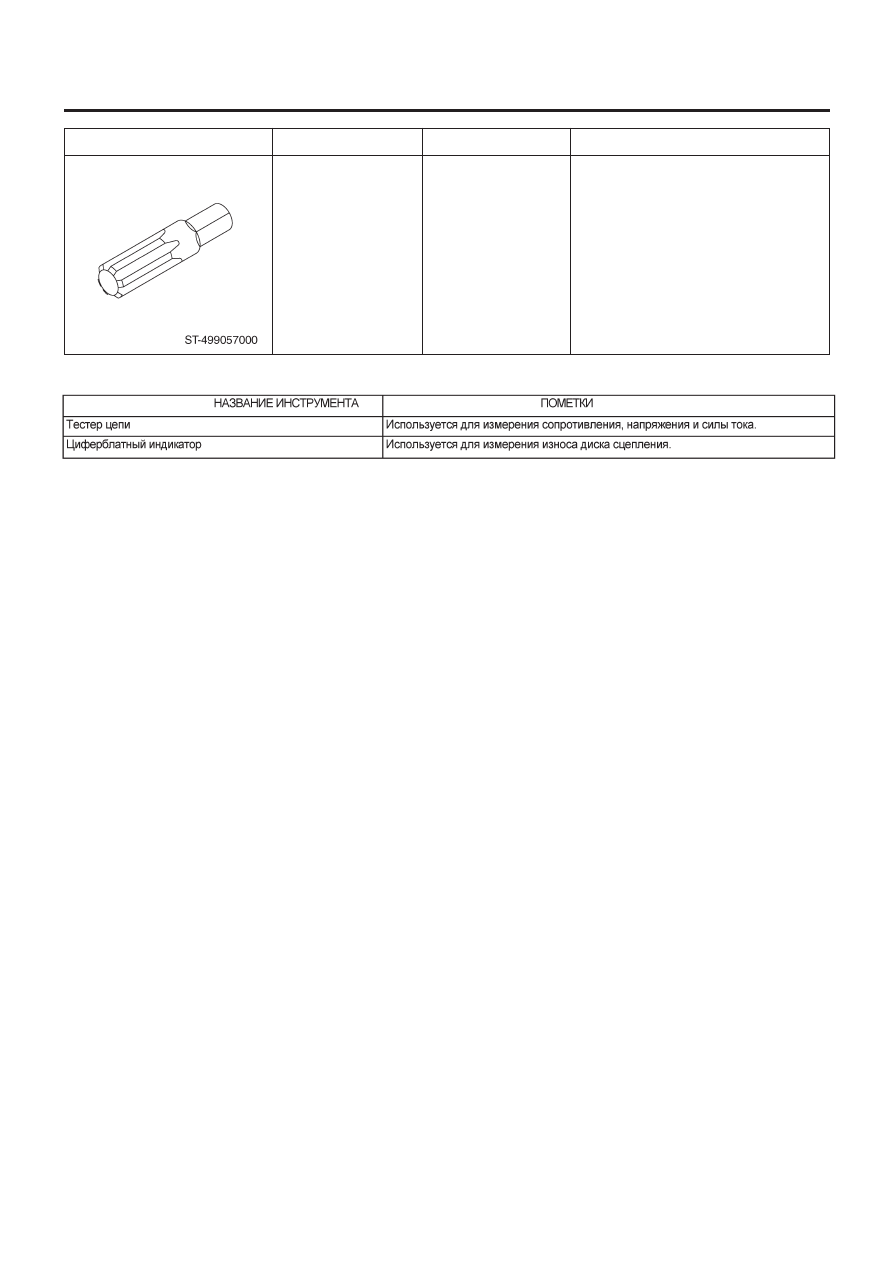

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

499057000

TORX® PLUS

• Используется для демонтажа маховика
(Маховик двойного типа).
• Для модели 2.5 L.

ОПИСАНИЕ

ПОМЕТКИ

ДИСК СЦЕПЛЕНИЯ И КРЫШКА

CL-20

СИСТЕМА СЦЕПЛЕНИЯ

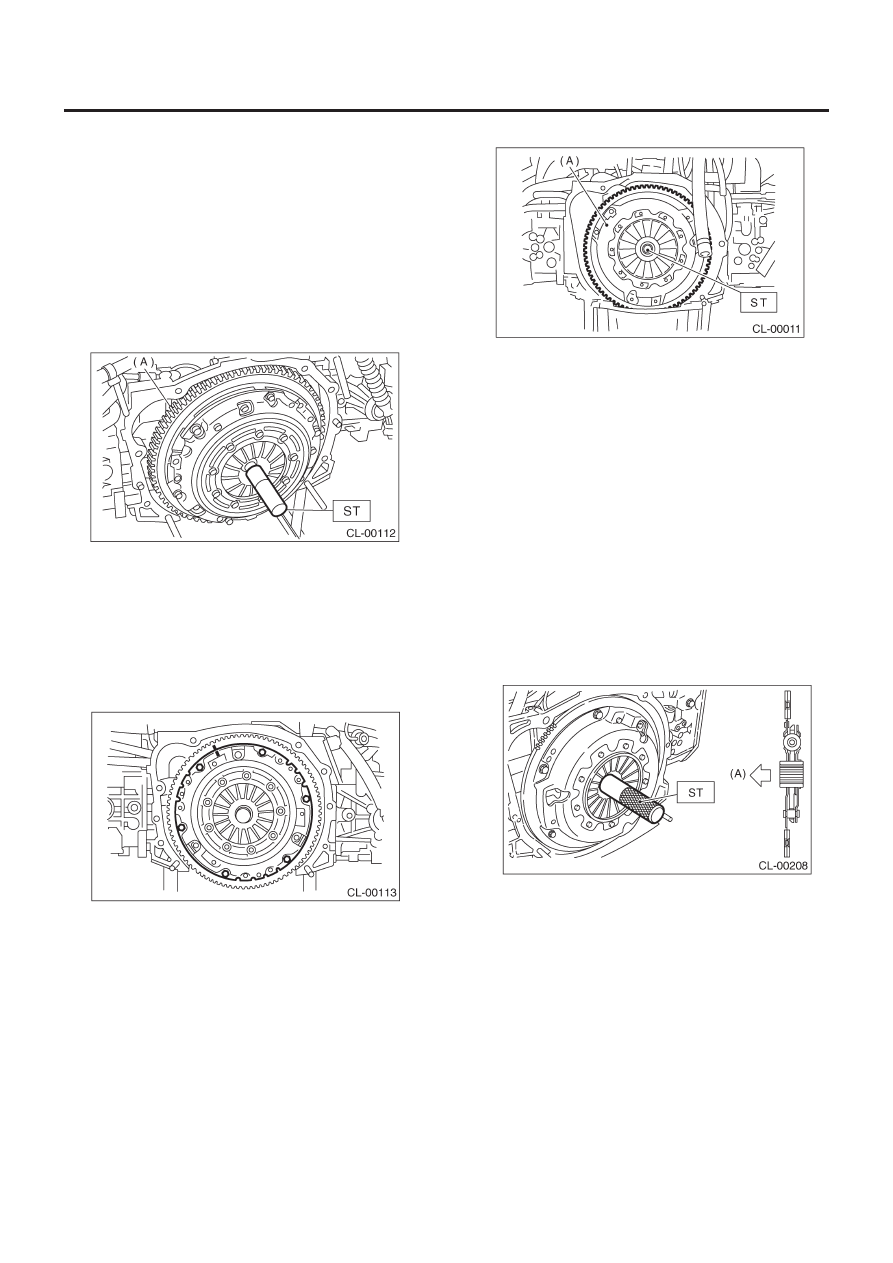

2. Диск сцепления и крышка

A:  ДЕМОНТАЖ

1. МОДЕЛЬ 2.5 L

1) Снимите устройство трансмиссии с корпуса автомобиля.
<См. 5MT-38, ДЕМОНТАЖ, Устройство механической транс-
миссии.>
2) Вставьте ST в маховик.

ST

499747100

НАПРАВЛЯЮЩАЯ ДИСКА
СЦЕПЛЕНИЯ

(A)    Двойной маховик

3) Снимите крышку сцепления и диск сцепления.

ПРИМЕЧАНИЕ:
• Следите за тем, чтобы масло не попало на лицевую часть
диска сцепления.
• Не разбирайте ни крышку сцепления ни диск сцепления.
• Перед демонтажем крышки сцепления поставьте сопоста-
вительные отметки на маховик и крышку сцепления.

2.  КРОМЕ МОДЕЛИ 2.5 L

1) Снимите устройство трансмиссии с корпуса автомобиля.
<См. 5MT-38, ДЕМОНТАЖ, Устройство механической транс-
миссии.>
2) Установите ST на маховик.

ST

499747100

СТОПОР КОЛЕНВАЛА

(A)    Крышка сцепления

3) Снимите крышку сцепления и диск сцепления.

ПРИМЕЧАНИЕ:
• Следите за тем, чтобы масло не попало на лицевую часть
диска сцепления.
• Не разбирайте ни крышку сцепления ни диск сцепления.

B:  УСТАНОВКА

1. МОДЕЛЬ 2.5 L

1) Вставьте ST в диск сцепления и установите их на маховик
посредством вставления конца ST в пилотный подшипник.

ПРИМЕЧАНИЕ:
При установке диска сцепления следите за его направлением.

ST

499747100

НАПРАВЛЯЮЩАЯ ДИСКА
СЦЕПЛЕНИЯ

(A)    Сторона маховика

2) Установите крышку сцепления на маховик и затяните бол-
ты с определенным усилием.

ПРИМЕЧАНИЕ:
• При сборке выровняйте сопоставительные отметки.
• При установке дифференцируйте между передней и задней
сторонами диска сцепления.
• Постепенно затяните установочные болты крышки сцепле-
ния. Каждый болт должен быть затянут с определенным уси-
лием  в крестообразном порядке.
