Subaru Impreza: трансмиссия и сцепление. Руководство - часть 28





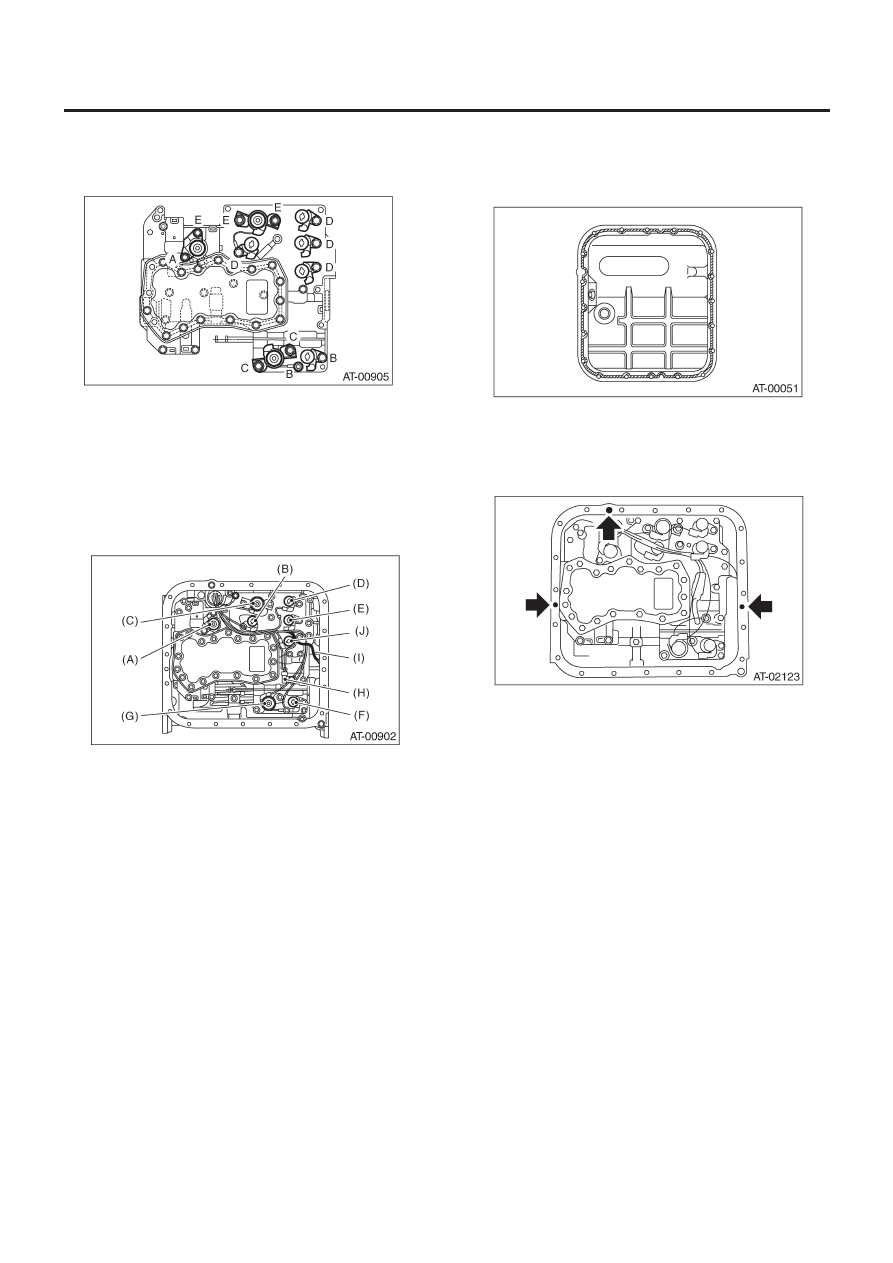

СОЛЕНОИДЫ ПЕРЕКЛЮЧЕНИЯ, РАБОЧИЕ СОЛЕНОИДЫ И ДАТЧИК ТЕМПЕРАТУРЫ ATF

4AT-69

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

2) Затяните болты и гайки.

Момент затяжки:

8 Н•м (0.8 кгс-м, 5.8 ft-lb)

Длина болта мм (in)
(A) 12

(0.47)

(B) 40

(1.57)

(C) 45

(1.77)

(D) 62

(2.44)

(E) 73

(2.87)

3) Подсоедините коннекторы проводки.
Подсоедините коннекторы по цветам  и закрепите коннекто-
ры на корпусе клапана с помощью зажимов.

(A)  Рабочий блокировочный соленоид (синий)
(B)  Соленоид синхронизации низкой муфты (серый)
(C)  Рабочий соленоид линейного давления (красный)
(D)  Соленоид переключения 2 (желтый)
(E)  Соленоид переключения 1 (зеленый)
(F)  Соленоид синхронизации тормоза 2-4 (черный)
(G)  Рабочий соленоид тормоза 2-4 (красный)
(H)  Датчик температуры  ATF
(I)

Переходный рабочий соленоид (коричневый)

(J)  Соленоид переключения SPORT (бежевый) (если им-

меется)

4) нанесите нужное количество жидкого уплотнителя на всю
сопряженную поверхность поддона картера.

Жидкий уплотнитель:

THREE BOND 1217B (№. K0877YA020)

5) Залейте жидкий уплотнителя полностью в три отверстия,
кроме отверстий под винты, на кожухе трансмиссии.

Жидкий уплотнитель:

THREE BOND 1217B (№. K0877YA020)

6) Установите поддон картера.

Момент затяжки:

5 Н•м (0.5 кгс-м, 3.6 ft-lb)

7) Залейте ATF до середины на стороне измерителя уровня
"COLD" через отверстие измерителя. <См. 4AT-31, Жидкость
автоматической трансмиссии.>
8) Проверьте уровень ATF. <См. 4AT-31, Жидкость автомати-
ческой трансмиссии.>

2. ДАТЧИК ТЕМПЕРАТУРЫ ATF

Для установки датчика температуры ATF см. "Передний дат-
чик скорости автомобиля." <См.4AT-57, УСТАНОВКА, Перед-
ний датчик скорости автомобиля.>

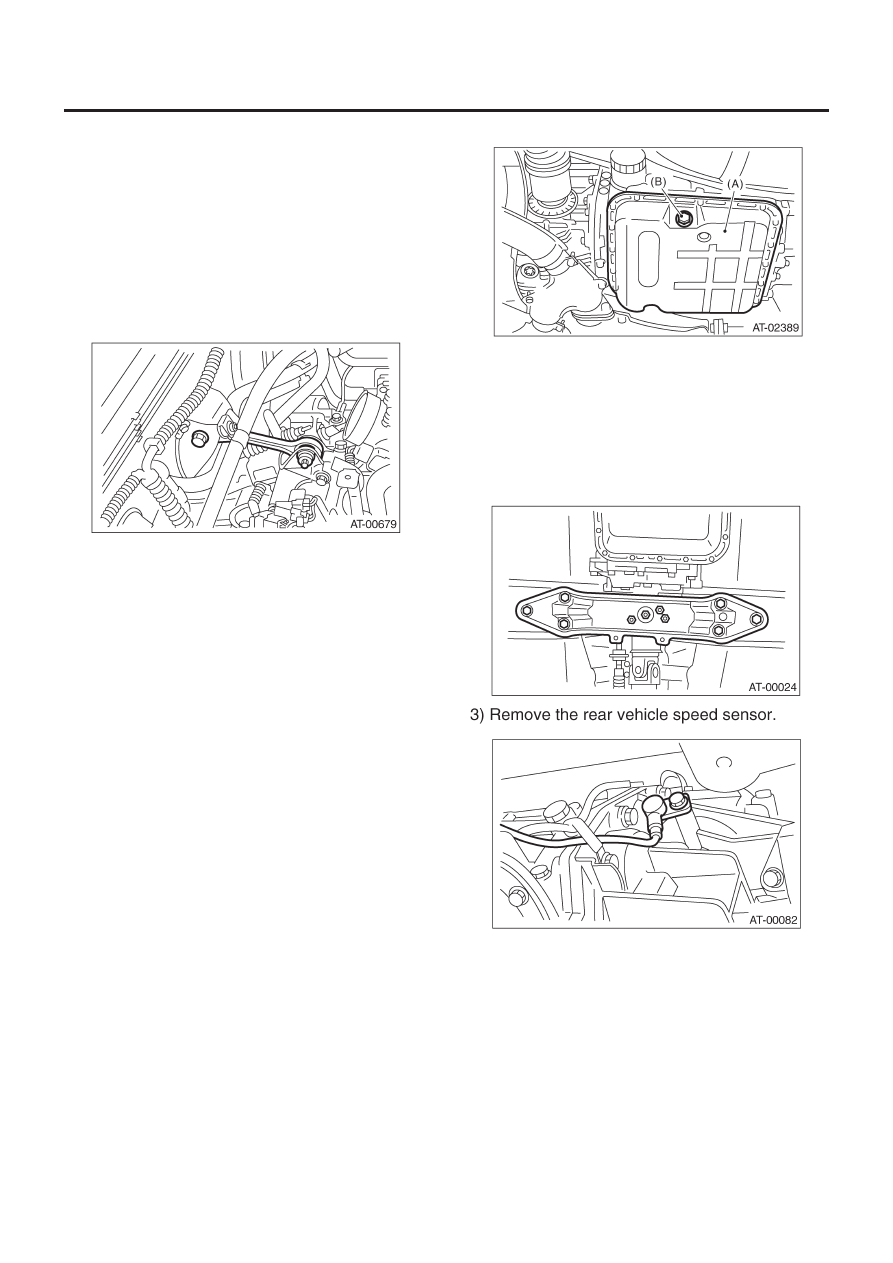

ПЕРЕХОДНЫЙ РАБОЧИЙ СОЛЕНОИД И КОРПУС КЛАПАНА

4AT-70

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

19. Переходный рабочий соленоид

и корпус клапана

A:  ДЕМОНТАЖ

1) Поставьте автомобиль на подъемник.
2) Отсоедините кабель заземления от аккумулятора.
3) Снимите корпус воздушного фильтра. (модели 2.0 L не тур-
бо и 2.5 L)
<См.  IN(H4SO)-5,   ДЕМОНТАЖ,  Воздушный фильтр.>
4) Снимите интеркулер. (модель турбо)
<См. IN(H4DOTC)-10,  ДЕМОНТАЖ, Интеркулер.>
5) Снимите продольный стопор.

6) Снимите переднюю и центральную выхлопные трубы. (мо-
дель не турбо)
<См. EX(H4SO)-6, ДЕМОНТАЖ, Передняя выхлопная труба.>
13) Снимите задний датчик скорости автомобиля.
7) Снимите центральную выхлопную трубу. (модель турбо)
<См. EX(H4DOTC)-9, ДЕМОНТАЖ, Центральная выхлопная
труба.>
8) Снимите заднюю выхлопную трубу и глушитель.
(модель не турбо)
<См. EX(H4SO)-10, ДЕМОНТАЖ, Задняя выхлопная труба.> и
<См. EX(H4SO)-12, ДЕМОНТАЖ, Глушитель.>
(модель турбо)
<См. EX(H4DOTC)-14, ДЕМОНТАЖ, Задняя выхлопная труба.>
и <См EX(H4DOTC)-15, ДЕМОНТАЖ, Глушитель.>

9) Поднимите автомобиль и слейте ATF.

(A) Поддон

картера

(B)  Сливная заглушка ATF

10) Снимите крышку тепловой защиты. (если имеется)
11) Снимите карданный вал. <См. DS-16,
ДЕМОНТАЖ, Карданный вал.>
12) Снимите заднюю поперечину трансмиссии.

(1)  Поддержите трансмиссию трансмиссионным домкра-

том и немного поднимите ее.

(2)  Снимите болты и гайки, как показано на рисунке.

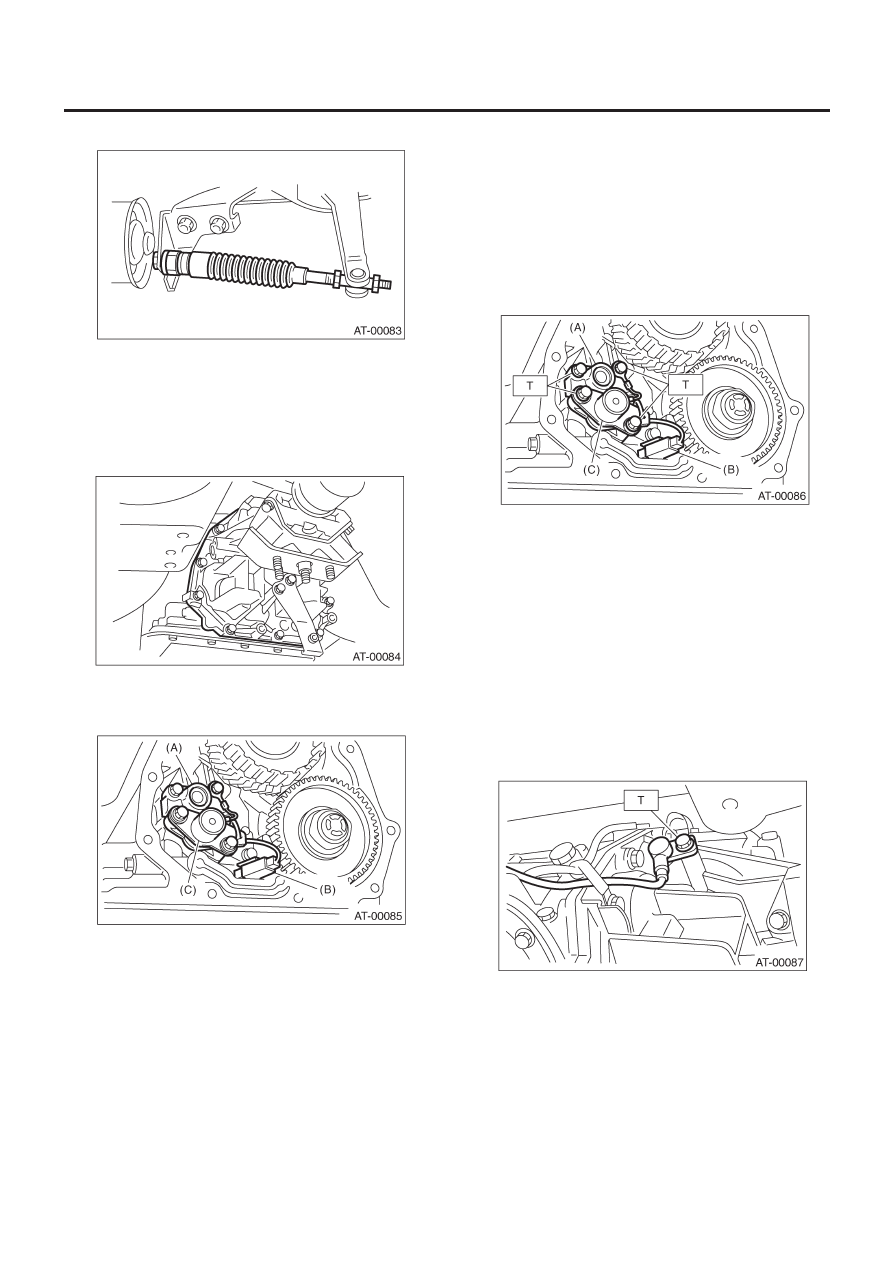

ПЕРЕХОДНЫЙ РАБОЧИЙ СОЛЕНОИД И КОРПУС КЛАПАНА

4AT-71

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

14) Снимите гайку селекторного троса.

15) Подвиньте селекторный трос так, чтобы можно было
снять добавочные болты.
16) Снимите болты.
17) Снимите добавочный корпус.

ПРИМЕЧАНИЕ:
Подставьте контейнер для сбора масла, вытекающего из до-
бавочного корпуса.

18) Отсоедините коннектор переходного рабочего соленоида.
19) Снимите переходный рабочий соленоид и корпус пере-
ходного клапана.

(A) Корпус

переходного

клапана

(B)  Коннектор переходного рабочего соленоида
(C) Переходный

рабочий

соленоид

B:  УСТАНОВКА

1) Установите переходный рабочий соленоид и корпус пере-
ходного клапана.

(1)  Снимите переходный рабочий соленоид и корпус пере-

ходного клапана.

Момент затяжки:

T: 8 Н•м (0.8 кгс-м, 5.8 ft-lb)

(2)  Подсоедините коннектор переходного рабочего соле-

ноида.

(A)  Корпус переходного клапана
(B)  Коннектор переходного рабочего соленоида
(C) Переходный

рабочий

соленоид

2) Установите новую прокладку и добавочный корпус на кожух
трансмиссии.

(1)  Затяните одиннадцать болтов.

Момент затяжки:

25 Н•м (2.5 кгс-м, 18.1 ft-lb)

(2)  Отрегулируйте селекторный трос. <См.CS-14, РЕГУ-

ЛИРОВКА, Трос селектора.>

3) Установите задний датчик скорости автомобиля.

Момент затяжки:

T: 7 Н•м (0.7 кгс-м, 5.1 ft-lb)

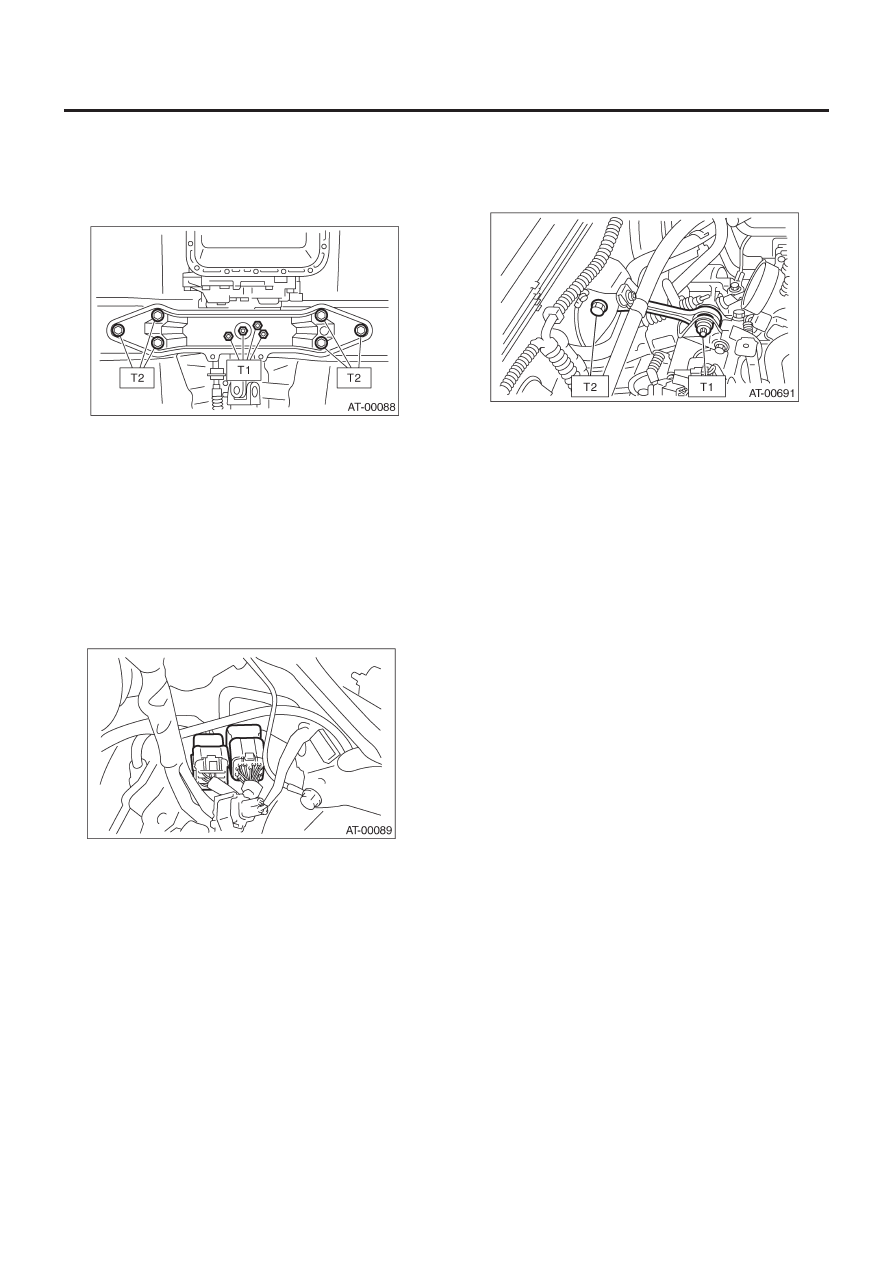

ПЕРЕХОДНЫЙ РАБОЧИЙ СОЛЕНОИД И КОРПУС КЛАПАНА

4AT-72

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

4) Установите заднюю поперечину трансмиссии.

(1) Затяните болты.

Момент затяжки:

T1: 35 Н•м (3.6 кгс-м, 26 ft-lb)
T2: 70 Н•м (7.1 кгс-м, 51 ft-lb)

(2)  Уберите трансмиссионный домкрат.

5) Установите карданный вал. <См. DS-17, УСТАНОВКА, Кар-
данный вал.>
6) Установите переднюю, центральную и заднюю выхлопные
трубы и глушитель. (модель не турбоl)
<См. EX(H4SO)-7, УСТАНОВКА, Передняя выхлопная труба.>,
<См. EX(H4SO)-10, УСТАНОВКА, Задняя выхлопная труба.> и
<См. EX(H4SO)-12, УСТАНОВКА, Глушитель>
7) Ins Установите центральную и заднюю выхлопные трубы и
глушитель. (модель турбо)
<См. EX(H4DOTC)-10, УСТАНОВКА, Центральная выхлопная
труба.>, <См. EX(H4DOTC)-14, УСТАНОВКА, Задняя выхлоп-
ная труба.> и <См. EX(H4DOTC)-15, УСТАНОВКА, Глушитель.>
8) Подсоедините коннектор проводки трансмиссии.

9) Установите продольный стопор.

Момент затяжки:

T1:50 Н•м (5.1 кгс-м, 37 ft-lb)
T2: 58 Н•м (5.9 кгс-м, 43 ft-lb)

10) Установите корпус воздушного фильтра. (модели 2.0 L не
турбо и 2.5 L)
<См. IN(H4SO)-5, УСТАНОВКА, Воздушный фильтр.>
11) Установите интеркулер. (модель турбо)
<См. IN(H4DOTC)-10, УСТАНОВКА, Интеркулер.>
12) Залейте ATF до середины на стороне измерителя уровня
"COLD" через отверстие измерителя. <См. 4AT-31, Жидкость
автоматической трансмиссии.>
13) Проверьте уровень ATF. <См. 4AT-31, Жидкость автомати-
ческой трансмиссии.>
