ПЕРЕДНИЙ ДАТЧИК СКОРОСТИ АВТОМОБИЛЯ

4AT-57

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

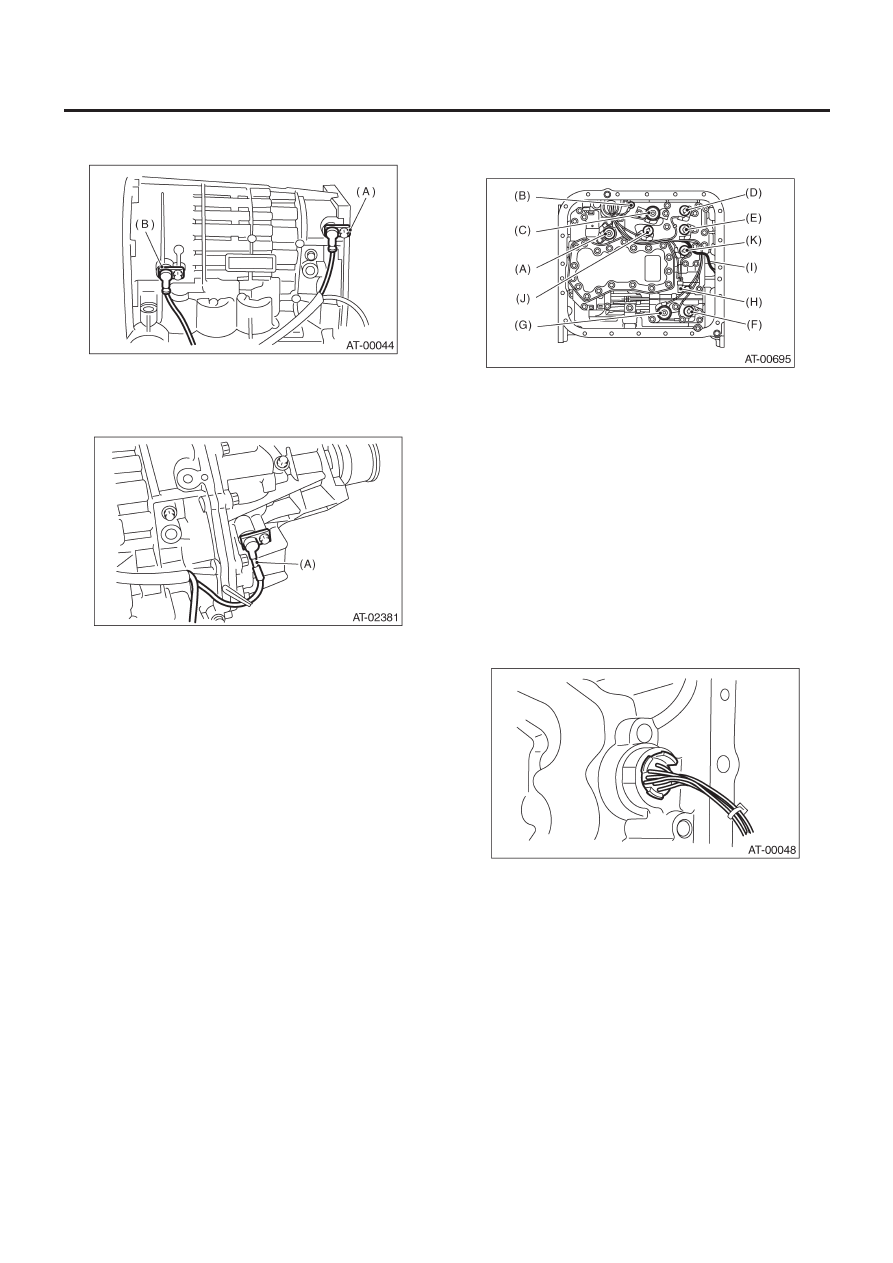

• Передний датчик скорости автомобиля и датчик ско-
рости турбины гидротрансформатора

(A)  Передний датчик скорости автомобиля
(B)  Датчик скорости турбины гидротрансформатора

• Задний датчик скорости автомобиля

(A)    Задний датчик скорости автомобиля

20) Снимите поддон картера.

21) Снимите рабочие соленоидные коннекторы и датчик тем-
пературы ATF. Снимите коннекторы с зажима и отсоедините
коннекторы.

(A)  Рабочий блокировочный соленоид (синий)
(B) Заземление

трансмиссии

(C)  Рабочий соленоид линейного давления (красный)
(D)  Соленоид переключения 2 (желтый)
(E)  Соленоид переключения 1 (зеленый)
(F)  Соленоид синхронизации тормоза 2-4 (черный)
(G)  Рабочий соленоид тормоза 2-4 (красный)
(H)  Датчик температуры ATF
(I)

Рабочий переходный соленоид (коричневый)

(J)  Соленоид синхронизации низкой муфты (серый)
(K.)  Соленоид переключения SPORT (бежевый) (если имеется)

22) Снимите устройство проводки.

B:  УСТАНОВКИ

1) Проденьте устройство проводки через отверстие в  кожухе
трансмиссии.

2) Подсоедините коннекторы проводки.
Подсоедините коннекторы по цветам и закрепите их на кор-
пусе клапана с помощью зажима.

ПЕРЕДНИЙ ДАТЧИК СКОРОСТИ АВТОМОБИЛЯ

4AT-58

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

Момент затяжки (Кабель заземления трансмиссии
и датчик температуры ATF)

8 Н•м (0.8 кгс-м, 5.8 ft-lb)

(A)  Рабочий блокировочный соленоид (синий)
(B) Заземление

трансмиссии

(C)  Рабочий соленоид линейного давления (красный)
(D)  Соленоид переключения 2 (желтый)
(E)  Соленоид переключения 1 (зеленый)
(F)  Соленоид синхронизации тормоза 2-4 (черный)
(G)  Рабочий соленоид тормоза 2-4 (красный)
(H)  Датчик температуры ATF
(I)

Рабочий переходный соленоид (коричневый)

(J)  Соленоид синхронизации низкой муфты (серый)
(K)  Соленоид переключения SPORT (бежевый)

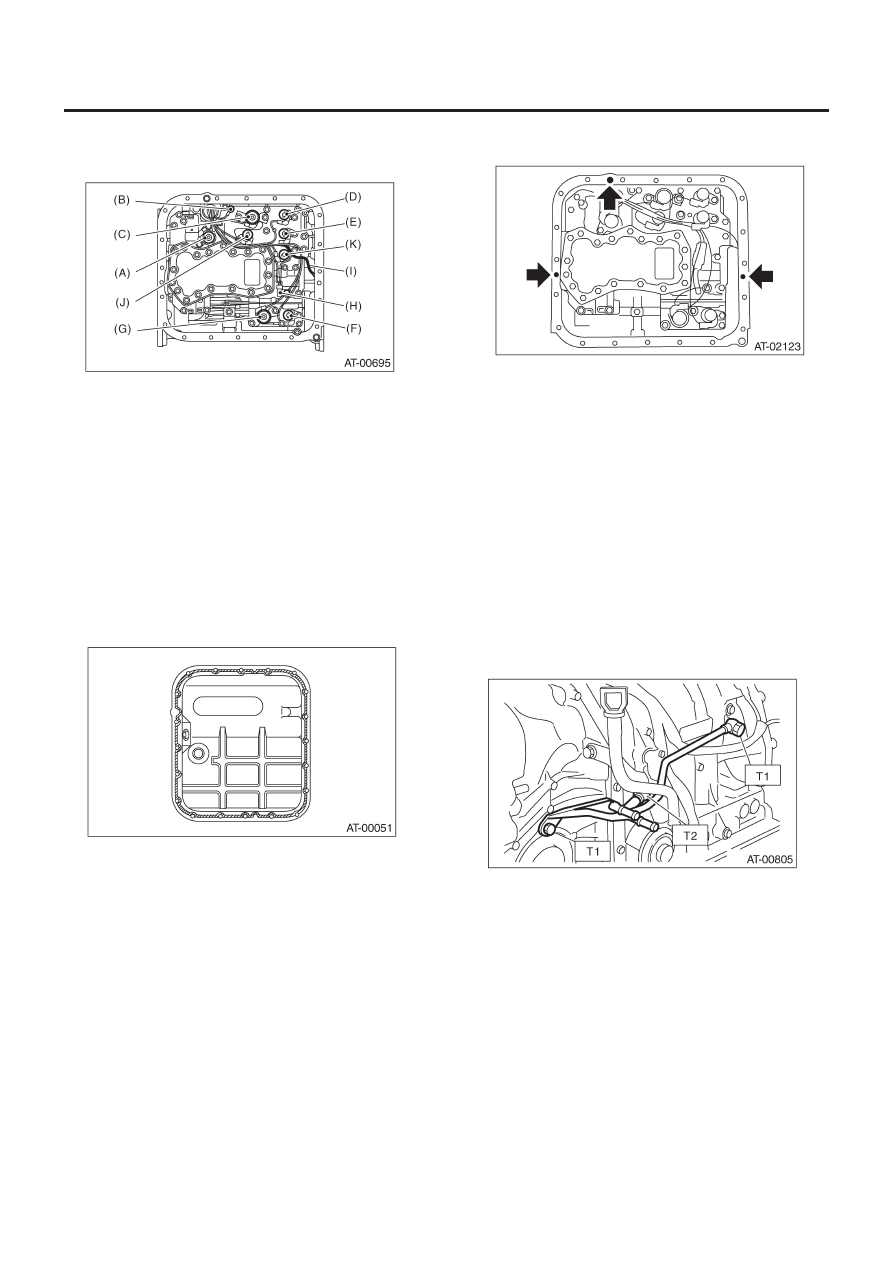

3) Нанесите нужное количество жидкого уплотнителя на всю
сопряженную поверхность поддона картера.

Жидкий уплотнитель:

THREE BOND 1217B (№. K0877YA020)

4) Полностю залейте уплотнитель в три отверстия, кроме от-
верстий под винты в кожухе трансмиссии.

Жидкий уплотнитель:

THREE BOND 1217B (№. K0877YA020)

5) Установите поддон картера.

Момент затяжки:

5 Н•м (0.5 кгс-м, 3.6 ft-lb)

6) Установите передний и задний датчики скорости автомо-
биля, а также датчик скорости турбины гидротрансформато-
ра, и закрепите проводку.

Момент затяжки:

7 Н•м (0.7 кгс-м, 5.1 ft-lb)

7) Установите трубки масляного охлаждения.

ПРИМЕЧАНИЕ:
Не забудьте поставить новую медную гайку.

Момент затяжки:

T1: 44 Н•м (4.5 кгс-м, 32.5 ft-lb)
Т2: 25 Н•м (2.5 кгс-м, 18.1 ft-lb)

8) Установите болты задней поперечины трансмиссии.

Момент затяжки:

70 Н•м (7.1 кгс-м, 51 ft-lb)

9) Установите карданный вал. <См. DS-17, УСТАНОВКА, Кар-
данный вал.>
10) Установите крышку защиты. (если имеется)

ПЕРЕДНИЙ ДАТЧИК СКОРОСТИ АВТОМОБИЛЯ

4AT-59

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

11) Установите переднюю, центральную и заднюю выхлопные
трубы и глушитель. (модель не турбо)
<См. EX(H4SOw/oOBD)-7, УСТАНОВКА, Передняя выхлопная
труба.>, <См. EX(H4SOw/oOBD)-10, УСТАНОВКА, Задняя вы-
хлопная труба.> и <См. EX(H4SOw/oOBD)-11, УСТАНОВКА, Глу-
шитель.> или <См. EX(H4SO)-7, УСТАНОВКА, Передняя выхлоп-
ная труба.>, <См. EX(H4SO)-10, УСТАНОВКА, Задняя выхлопная
труба.> и <См. EX(H4SO)-12, УСТАНОВКА, Глушитель.>
12) Установите центральную и заднюю выхлопные трубы и
глушитель. (модель турбо)
<См. EX(H4DOTC)-10, УСТАНОВКА, Центральная выхлопная
труба.>, <См. EX(H4DOTC)-14, УСТАНОВКА, Задняя выхлоп-
ная труба.> и <См. EX(H4DOTC)-15, УСТАНОВКА, Глушитель.>
13) Опустите автомобиль.
14) Установите коннектор трансмиссии на опору.
15) Установите продольный стопор. <См. 4AT-48, УСТАНОВ-
КА, Система крепления трансмиссии.>
16) Установите корпус воздушного фильтра. (модель не тур-
бо) <См. IN(H4SO)-5, УСТАНОВКА, Воздушный фильтр.>
17) Установите интеркулер. (модель турбо) <См. IN(H4DOTC)-
10, УСТАНОВКА, Интеркулер.>

ЗАДНИЙ ДАТЧИК СКОРОСТИ АВТОМОБИЛЯ

4AT-60

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

15. Задний датчик скорости автомобиля

A:  ДЕМОНТАЖ

При демонтаже заднего датчика скорости автомобиля см.
"Передний датчик скорости автомобиля." <См. 4AT-56, ДЕ-
МОНТАЖ, Передний датчик скорости автомобиля.>

B:  УСТАНОВКА

При установке заднего датчика скорости автомобиля см. "Пе-
редний датчик скорости автомобиля." <См 4AT-57, УСТАНОВ-
КА, Передний датчик скорости автомобиля.>
