ОБЩЕЕ ОПИСАНИЕ

ME(H4DOTC)-15

МЕХАНИКА

B: КОМПОНЕНТ

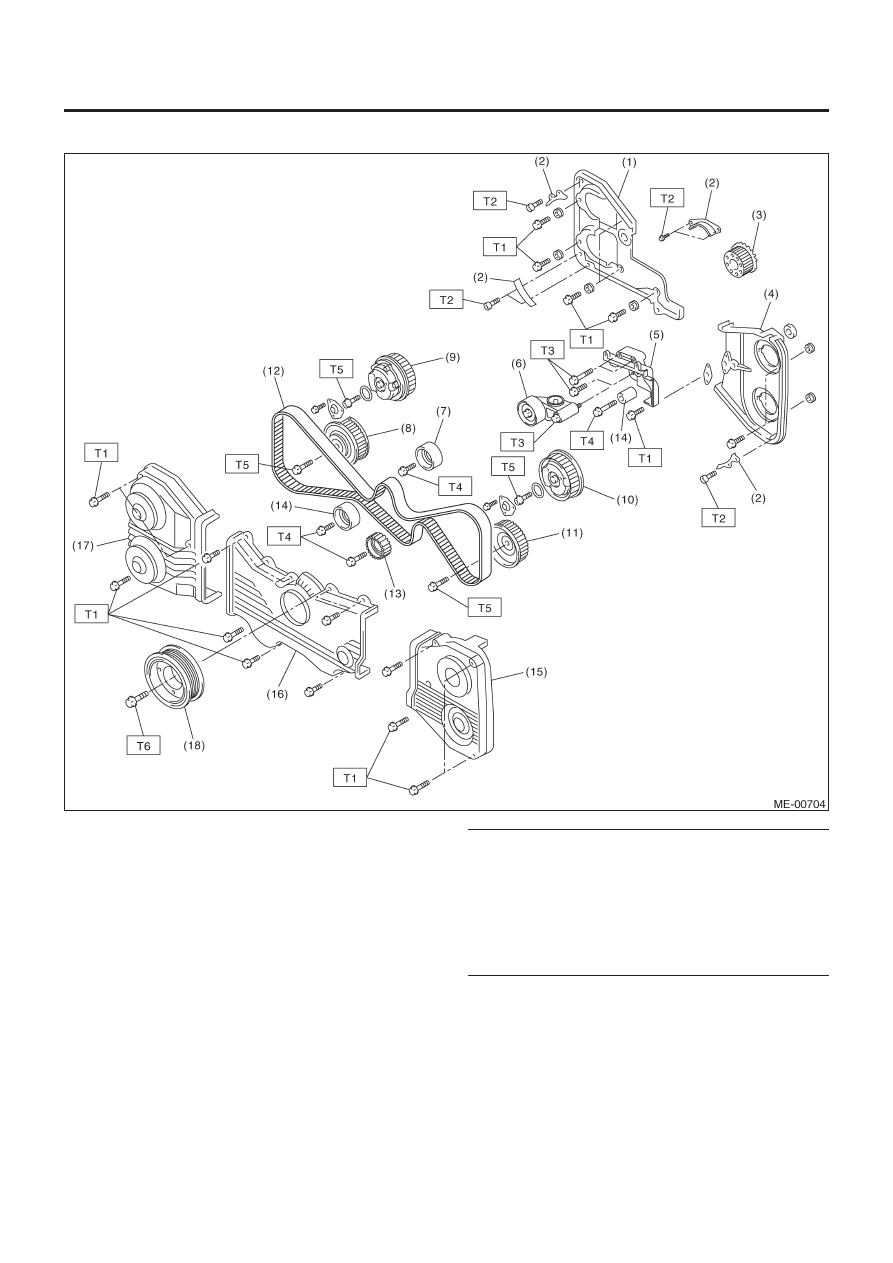

1. ЗУБЧАТЫЙ РЕМЕНЬ

• КРОМЕ МОДЕЛИ STi И АВСТРАЛИЙСКОЙ МОДЕЛИ

(1)  Крышка зубчатого ремня №. 2 (RH)
(2)  Направляющая зубчатого ремня (модель MT)
(3) Колесо

коленвала

(4)  Крышка зубчатого ремня №. 2 (LH)
(5) Скоба

натяжителя

(6)  Уст-во автоматической регулировки натяжения ремня
(7) Натяжной

шкив

(8)  Выпускное колесо распредвала (RH)
(9)  Выпускное колесо распредвала (RH)
(10) Выпускное колесо распредвала (LH)
(11) Выпускное колесо распредвала (LH)
(12) Зубчатый ремень
(13) Натяжной шкив №. 2
(14) Натяжной шкив
(15) Крышка зубчатого ремня (LH)

(16)

Крышка переднего ремня

(17)

Крышка зубчатого ремня (RH)

(18)

Шкив коленвала

Момент затяжки: Н-м (кгс-м, ft-lb)

T1:

5 (0.5,3.6)

T2:

6.4 (0.65,4.7)

T3:

25 (2.5, 18.1)

T4:

39 (4.0,28.9)

T5:

98 (10, 72.4)

T6:

<См. ME(H4DOTC)-56, УСТАНОВКА,
ШКИВ КОЛЕНВАЛА.>

T7:

10 (1.0, 7.2)

ОБЩЕЕ ОПИСАНИЕ

ME(H4DOTC)-16

МЕХАНИКА

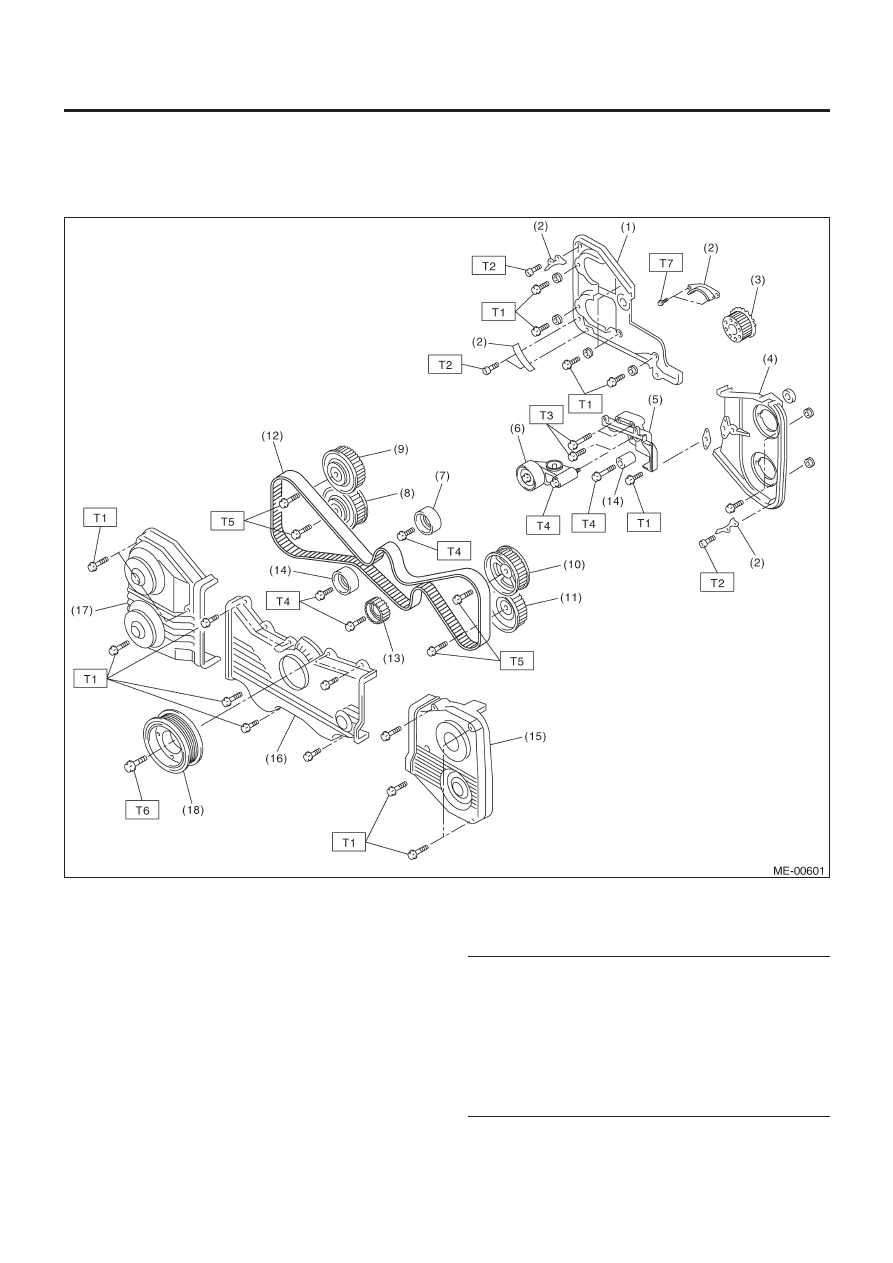

• МОДЕЛЬ STi И АВСТРАЛИЙСКАЯ МОДЕЛЬ

(1)  Крышка зубчатого ремня №.. 2 (RH)
(2)  Направляющая зубчатого ремня
(3) Колесо

коленвала

(4)  Крышка зубчатого ремня №.. 2 (LH)
(5) Скоба

натяжителя

(6)  Уст-во автоматической регулировки натяжения ремня
(7) Натяжной

шкив

(8)  Выпускное колесо распредвала (RH)
(9)  Впускное колесо распредвала (RH)
(10)  Впускное колесо распредвала (LH)
(11)  Выпускное колесо распредвала (LH)
(12) Зубчатый ремень
(13)  Натяжной шкив №. 2
(14) Натяжной шкив
(15)  Крышка зубчатого ремня (LH)
(16)  Крышка переднего ремня
(17)  Крышка зубчатого ремня (RH)
(18) Шкив коленвала

Момент затяжки: Н-м (кгс-м, ft-lb)

T1:

5 (0.5,3.6)

T2:

6.4 (0.65,4.7)

T3:

25 (2.5, 18.1)

T4:

39 (4.0,28.9)

T5:

98 (10, 72.4)

T6:

<См. ME(H4DOTC)-56, УСТАНОВКА,
ШКИВ КОЛЕНВАЛА.>

ОБЩЕЕ ОПИСАНИЕ

ME(H4DOTC)-17

МЕХАНИКА

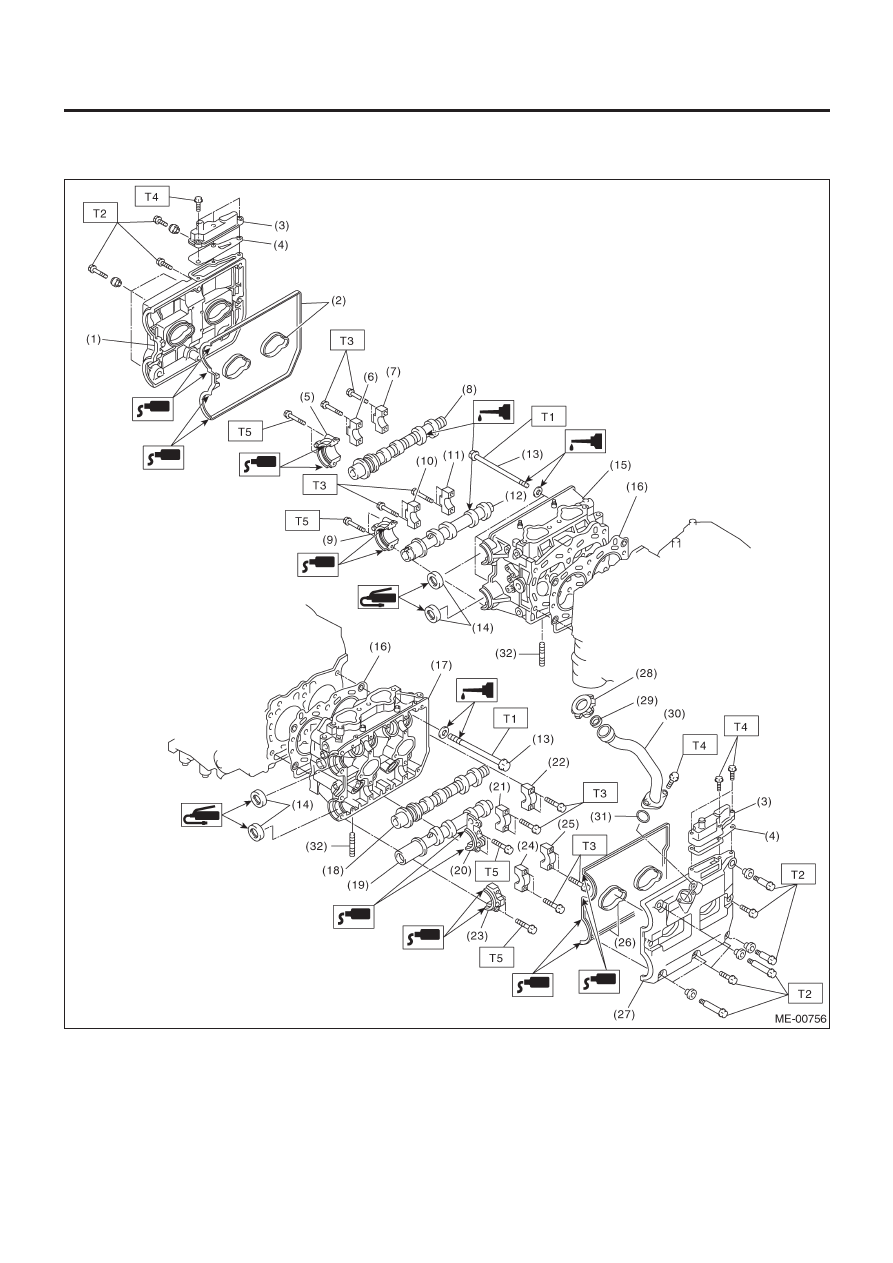

2. ГОЛОВКА ЦИЛИНДРА И РАСПРЕДВАЛ

• КРОМЕ МОДЕЛИ STi И АВСТРАЛИЙСКОЙ МОДЕЛИ

ОБЩЕЕ ОПИСАНИЕ

ME(H4DOTC)-18

МЕХАНИКА

(1)  Крышка коромысла (RH)
(2)  Прокладка крышки коромысла (RH)
(3)  Крышка масляного сепаратора
(4) Прокладка
(5)  Впускная крышка распредвала (Перед. RH)
(6)  Впускная крышка распредвала (Центр. RH)
(7)  Впускная крышка распредвала (Задн. RH)
(8)  Впускная крышка распредвала (RH)
(9)  Выпускная крышка распредвала (Перед. RH)
(10)  Выпускная крышка распредвала (Центр RH)
(11)  Выпускная крышка распредвала (Задн. RH)
(12)  Выпускной распредвал (RH)
(13)  Болт головки цилиндра
(14) Сальник
(15) Головка цилиндра (RH)
(16) Прокладка головки цилиндра
(17) Головка цилиндра (LH)
(18) Впускной распредвал (LH)
(19) Выпускной распредвал (LH)
(20) Впускная крышка распредвала (Перед. LH)
(21) Впускная крышка распредвала (Центр. LH)
(22) Впускная крышка распредвала (Задн. LH)
(23) Выпускная крышка распредвала (Перед. LH)
(24) Выпускная крышка распредвала (Центр. LH)
(25) Выпускная крышка распредвала (Задн. LH)
(26) Прокладка крышки коромысла (LH)
(27) Крышка коромысла (LH)
(28) Крышка заливки масла
(29) Прокладка
(30)  Патрубок заливки масла
(31) Кольцевой уплотнитель
(32) Резьбовая шпилька

Момент затяжки: Н-м (кгс-м, ft-lb)

T1:

<См. ME(H4DOTC)-78, УСТАНОВКА,
ГОЛОВКА ЦИЛИНДРА.>

T2:

5 (0.5,3.6)

T3:

20 (2.0, 14.5)

T4:

6.4 (0.65,4.7)

T5:

10 (1.0, 7.2)
