ВОЗДУШНЫЙ ФИЛЬТР

IN(H4DOTC)-7

ВПУСК (ВСАСЫВАНИЕ)

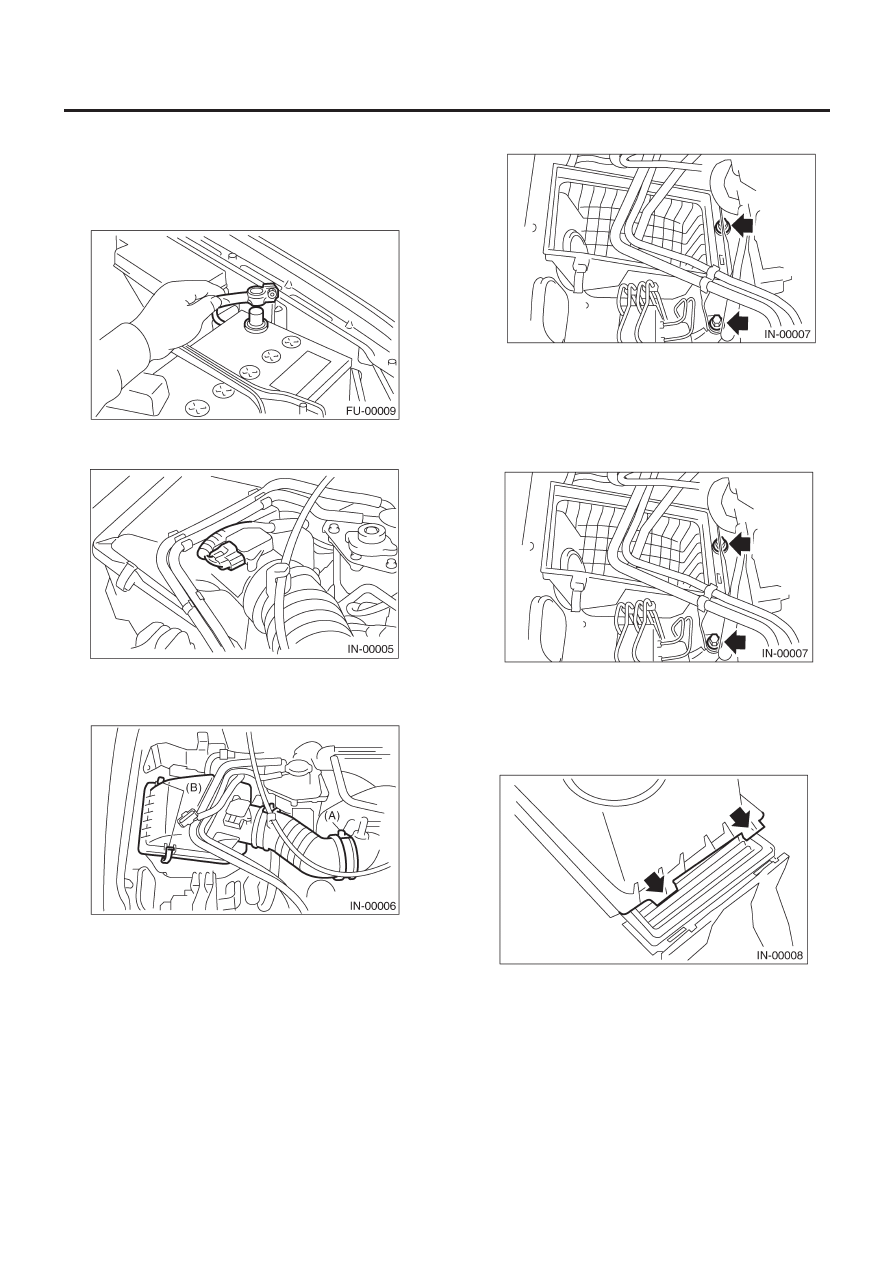

2. Воздушный фильтр

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

2) Отсоедините коннектор от датчика массового расхода
воздуха.

3) Ослабьте зажим (A), соединяющий чехол забора воздуха и
впускной патрубок.
4) Снимите зажим (B) с верхней крышки воздушного фильтра.

5) Снимите верхнюю крышку воздушного фильтра.
6) Снимите воздушный фильтр.

7) Снимите нижний корпус воздушного фильтра.

B:  УСТАНОВКА

Установите в обратном порядке.

Момент затяжки:

33 Н-м (3.4 кгс-м, 24.6 ft-lb)

ПРИМЕЧАНИЕ:
Перед установкой верхней крышки воздушного фильтра вы-
ровняйте отверстия с выступающими частями нижнего кор-
пуса воздушного фильтра, а затем закрепите верхнюю крыш-
ку на нижнем корпусе.

C: ОСМОТР

Замените в случае обнаружения чрезмерных повреждений
или загрязнения.

ПАТРУБОК ЗАБОРА ВОЗДУХА

IN(H4DOTC)-8

ВПУСК (ВСАСЫВАНИЕ)

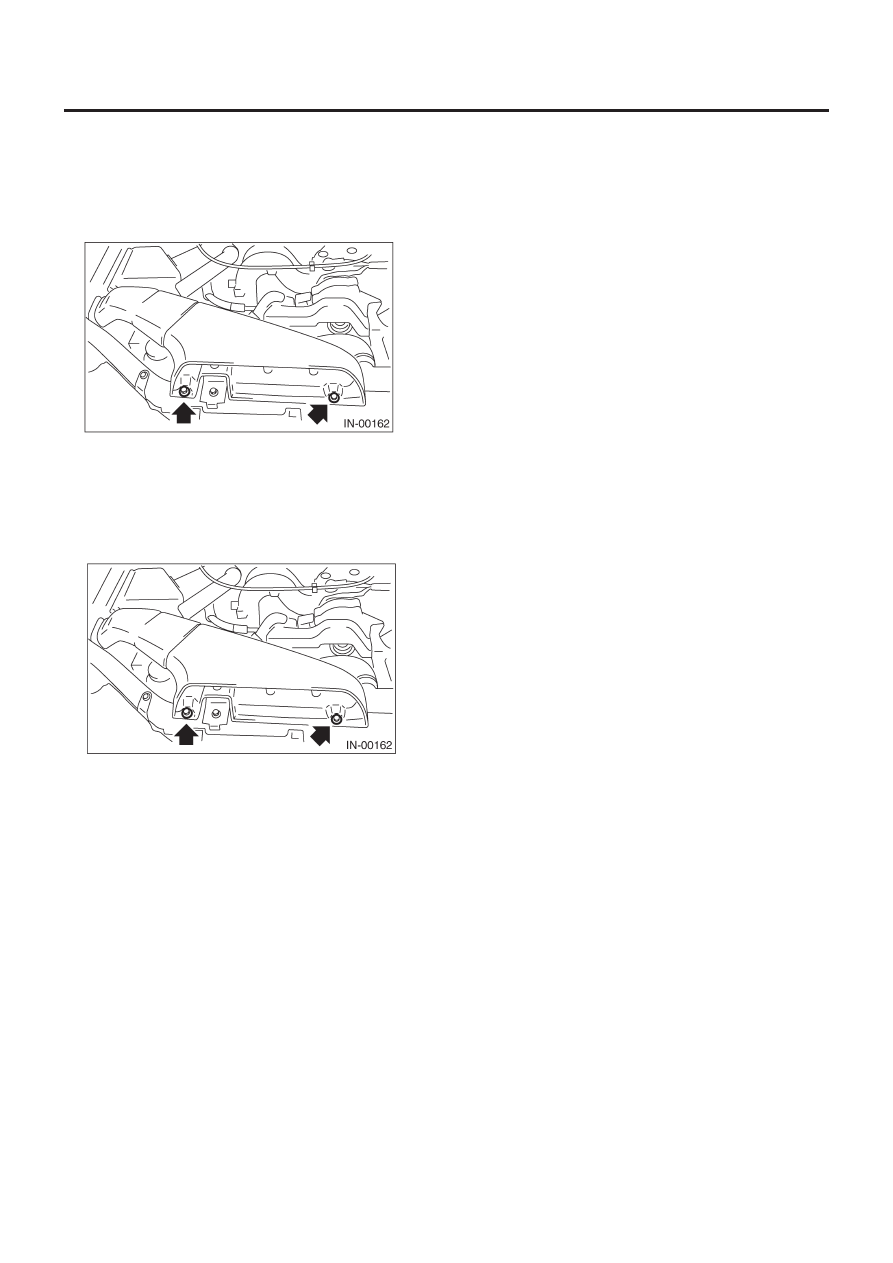

3. Патрубок забора воздуха

A:  ДЕМОНТАЖ

Снимите болты, крепящие патрубок забора воздуха на пе-
редней стороне корпуса.

B:  УСТАНОВКА

Установите в обратном порядке.

Момент затяжки:

7.5 Н-м (0.76 кгс-м, 5.5 ft-lb)

C: ОСМОТР

1) Осмотрите на предмет обнаружения трещин и ослаблен-
ных соединений.
2) Убедитесь в отсутствии инородных предметов в патрубке
забора воздуха.

ВПУСКНОЙ ПАТРУБОК

IN(H4DOTC)-9

ВПУСК (ВСАСЫВАНИЕ)

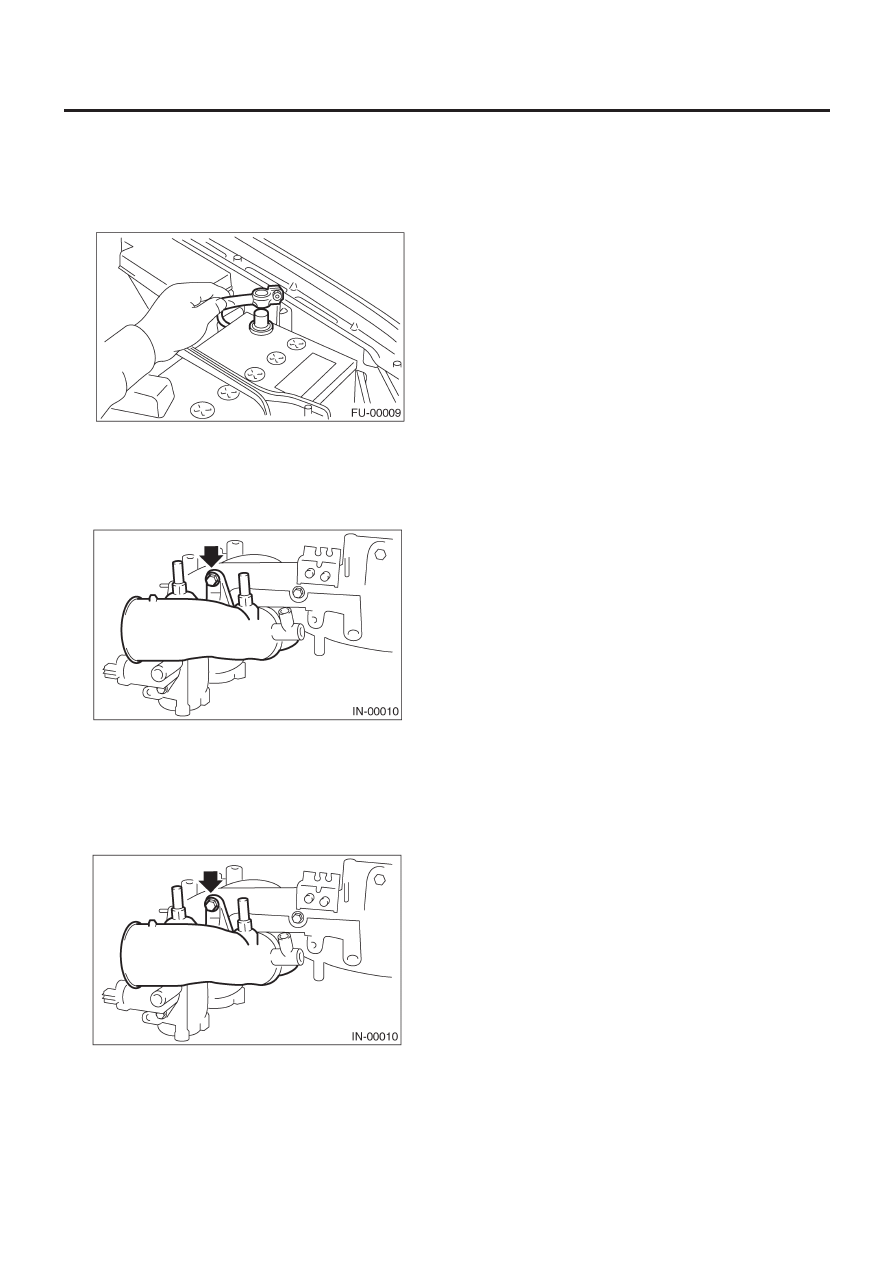

4. Впускной патрубок

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

2) Снимите впускной коллектор. <См. FU(H4DOTC)-14, ДЕ-
МОНТАЖ, Впускной коллектор.>
3) Снимите датчик, проводку двигателя и топливную трубку,
прикрепленные к впускному коллектору.   <См. FU(H4DOTC)-
20,  РАЗБОРКА,  Впускной коллектор.>
4) Снимите впускной патрубок с впускного коллектора.

B:  УСТАНОВКА

Установите в обратном порядке.

Момент затяжки:

19 Н-м (1.9 кгс-м, 13.7ft-lb)

ИНТЕРКУЛЕР

IN(H4DOTC)-10

ВПУСК (ВСАСЫВАНИЕ)

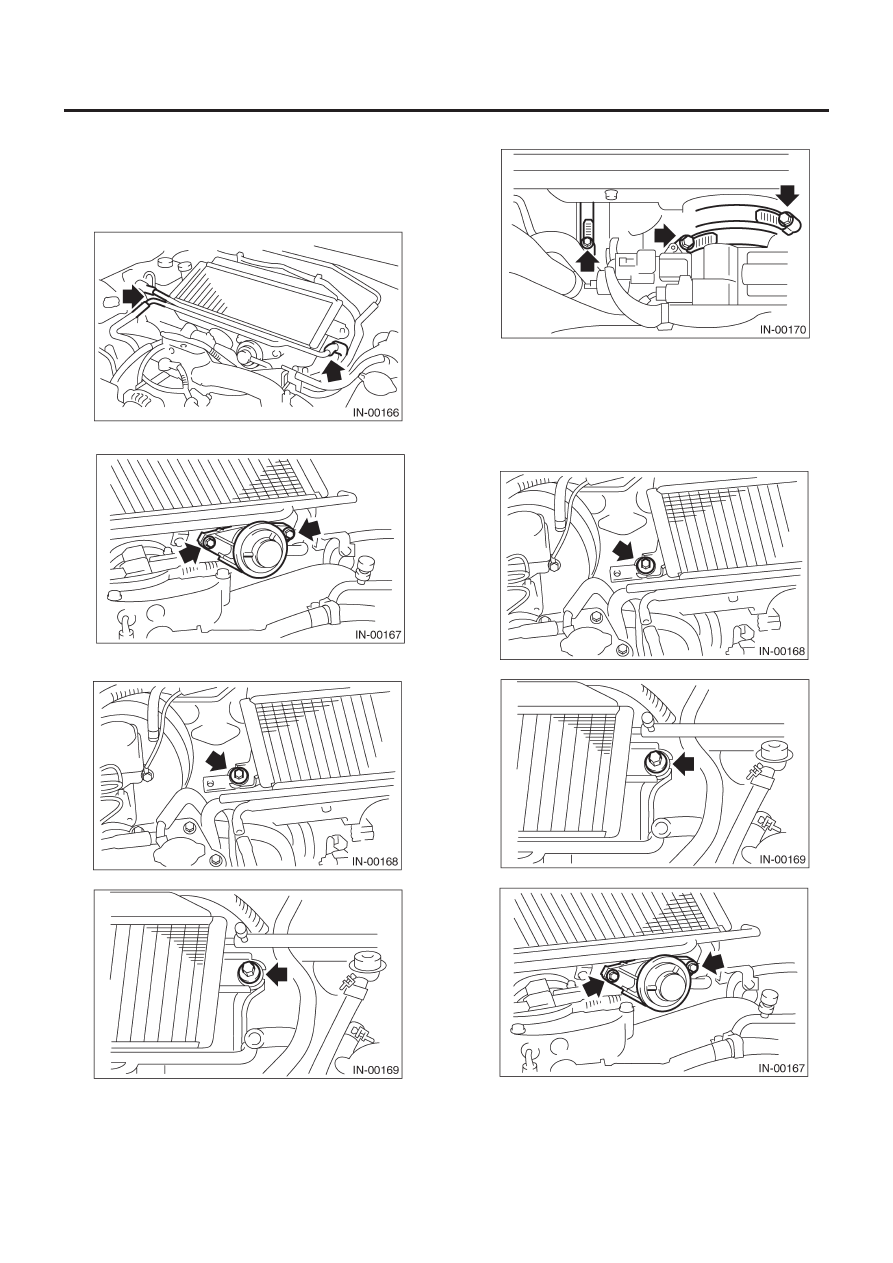

5. Интеркулер

A:  ДЕМОНТАЖ

1) Отсоедините воздушные обводные шланги от интеркулера.

2) Отсоедините воздушный обводной клапан от интеркулера.

3) Снимите болты, крепящие интеркулер к скобе.

4) Отсоедините воздушный патрубок интеркулера от турбо-
компрессора.

5) Отделите интеркулер от корпуса дросселя.

B:  УСТАНОВКА

Установите в обратном порядке.

Момент затяжки:

16 Н-м (1.6 кгс-м, 11.6 ft-lb)
