Subaru Impreza: двигатель H4DOTC. Руководство - часть 20





ПЕРЕДНИЙ КАТАЛИТИЧЕСКИЙ ПРЕОБРАЗОВАТЕЛЬ

EC(H4DOTC)-3

КОНТРОЛЬ ВЫХЛОПА (ВСПОМ. УСТРОЙСТВА КОНТРОЛЯ ВЫХЛОПА)

2. Передний

каталитический преобразователь

A:  ДЕМОНТАЖ

1) Снимите передний каталитический преобразователь и
центральную выхлопную трубу как одно целое. <См.
EX(H4DOTC)-9, ДЕМОНТАЖ, Центральная выхлопная труба.>

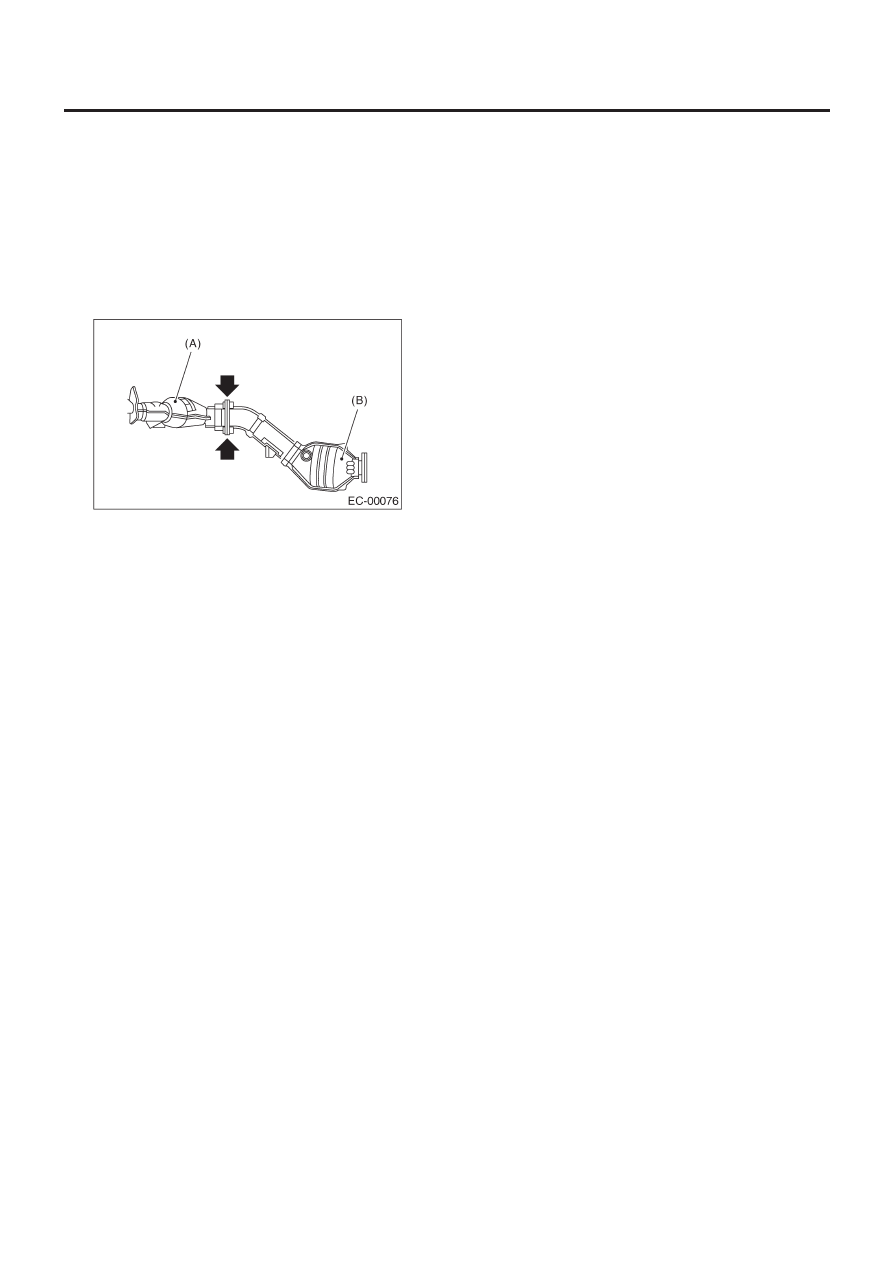

2) Отделите передний каталитический преобразователь (A)
от заднего каталитического преобразователя (B). (Кроме ав-
стралийской модели)

B:  УСТАНОВКА

ПРИМЕЧАНИЕ:
Замените прокладки на новые.
Установите в обратном порядке.

C: ОСМОТР

1) Убедитесь в том, что нет утечки выхлопных газов из соеди-
нений и сварочных швов.
2) Убедитесь в отсутствии отверстий или ржавчины.

ЗАДНИЙ КАТАЛИТИЧЕСКИЙ ПРЕОБРАЗОВАТЕЛЬ

EC(H4DOTC)-4

КОНТРОЛЬ ВЫХЛОПА (ВСПОМ. УСТРОЙСТВА КОНТРОЛЯ ВЫХЛОПА)

3. Задний каталитический преобразователь
A:  ДЕМОНТАЖ

1) Снимите задний каталитический преобразователь и цент-
ральную выхлопную трубу как одно целое. <См. EX(H4DOTC)-
9, ДЕМОНТАЖ, Центральная выхлопная труба.>

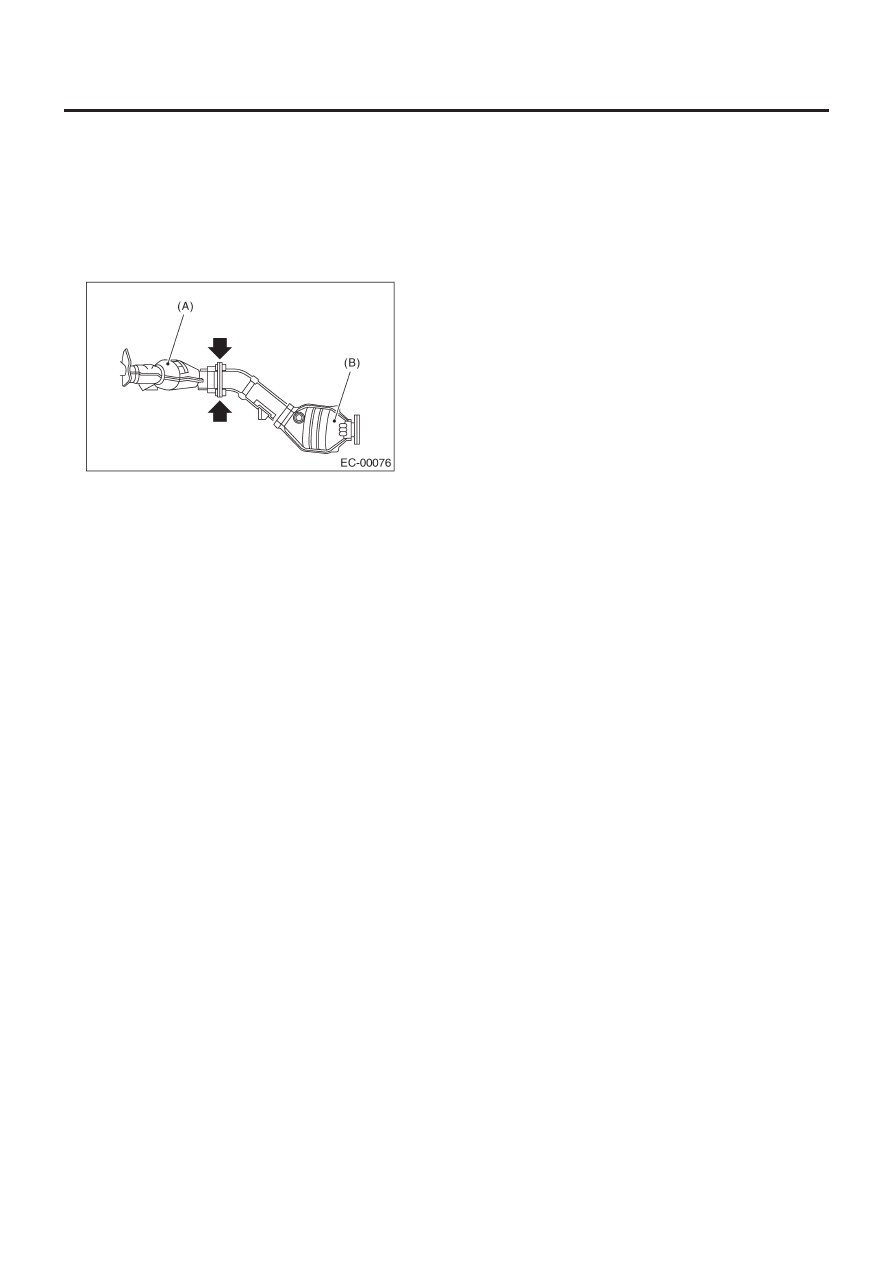

2) Отсоедините задний каталитический преобразователь (B)
от переднего каталитического преобразователя (A). (Кроме
австралийской модели)

B:  УСТАНОВКА

ПРИМЕЧАНИЕ:
Замените прокладки на новые.
Установите в обратном порядке.

C: ОСМОТР

1) Убедитесь в том, что нет утечки выхлопных газов из соеди-
нений и сварочных швов.
2) Убедитесь в отсутствии отверстий или ржавчины.

ПРЕКАТАЛИТИЧЕСКИЙ ПРЕОБРАЗОВАТЕЛЬ

EC(H4DOTC)-5

КОНТРОЛЬ ВЫХЛОПА (ВСПОМ. УСТРОЙСТВА КОНТРОЛЯ ВЫХЛОПА)

4. Прекаталитический преобразователь

A:  ДЕМОНТАЖ

ПРИМЕЧАНИЕ:
Прекаталитический преобразователь установлен на моделях,
кроме модели STi и австралийской модели.

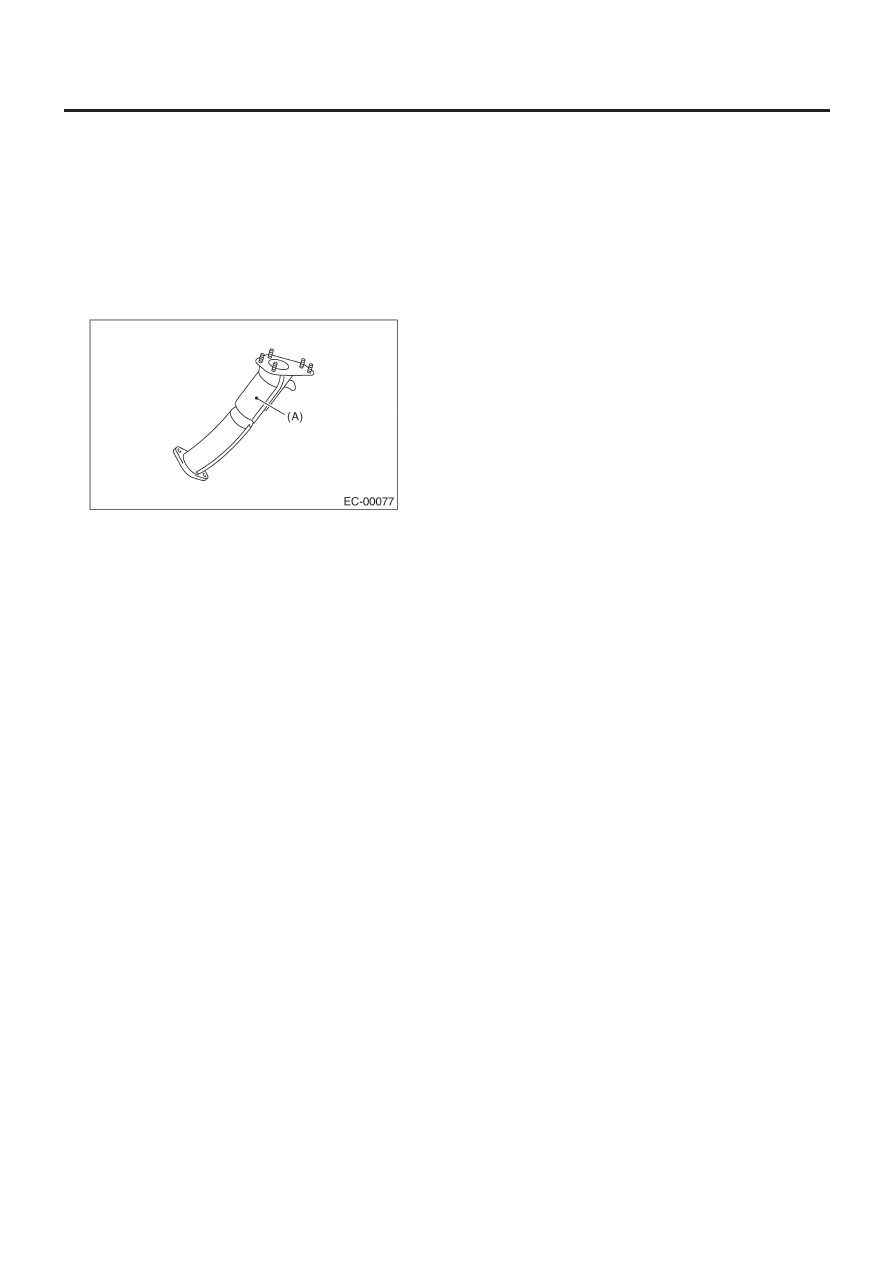

Прекаталитический преобразователь (A) встроен в соедини-
тельную трубку. Для информации о процедуре демонтажа см.
демонтаж соединительной трубки. <См. EX(H4DOTC)-13, ДЕ-
МОНТАЖ, Соединительная трубка.>

B:  УСТАНОВКА

Установите в обратном порядке.

C: ОСМОТР

1) Убедитесь в том, что нет утечки выхлопных газов из соеди-
нений и сварочных швов.
2) Убедитесь в отсутствии отверстий или ржавчины.

ПРОТИВОГАЗОВАЯ КОРОБКА

EC(H4DOTC)-6

КОНТРОЛЬ ВЫХЛОПА (ВСПОМ. УСТРОЙСТВА КОНТРОЛЯ ВЫХЛОПА)

5. Противогазовая коробка

A:  ДЕМОНТАЖ

1) Поднимите автомобиль.

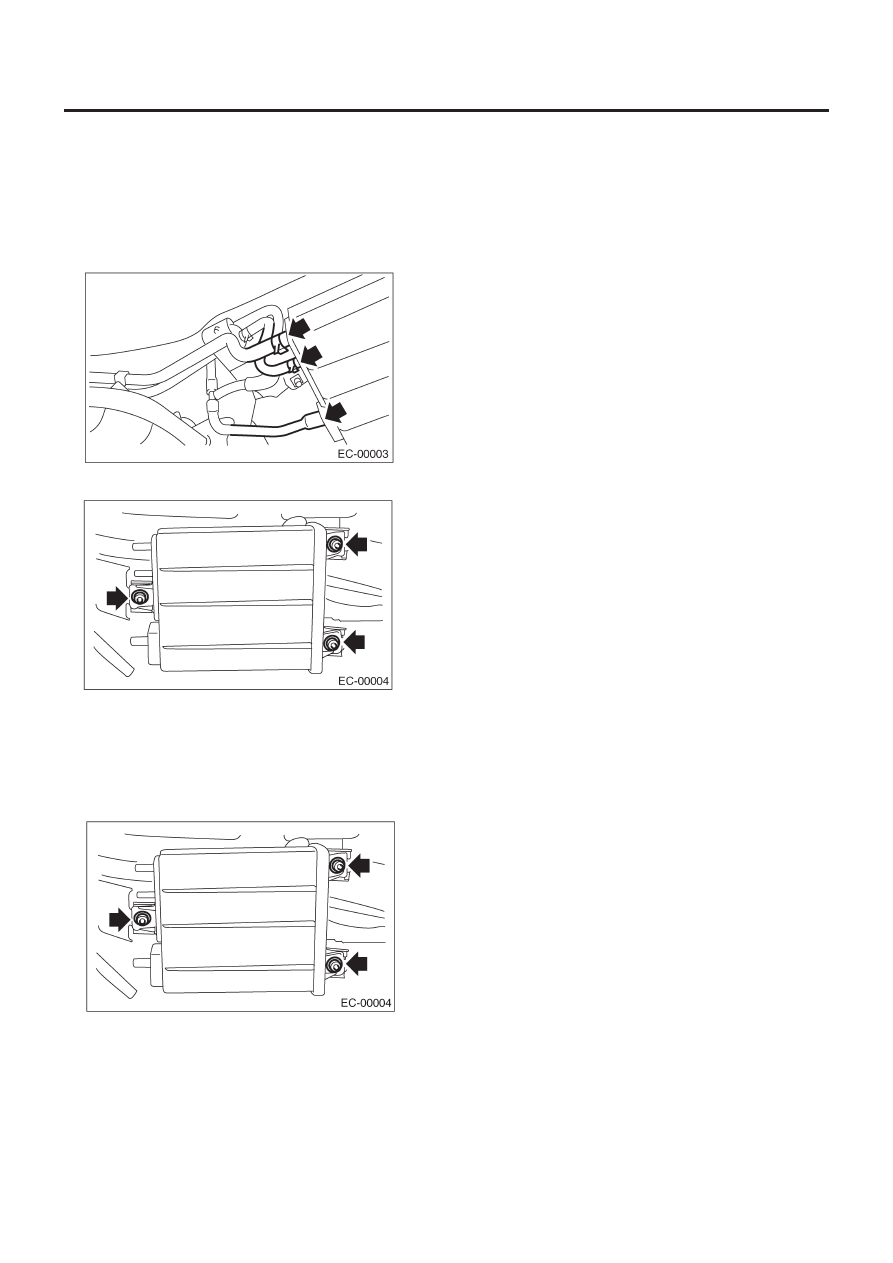

2) Ослабьте два зажима, которые фиксируют два шланга про-
тивогазовой коробки, затем отсоедините три шланга испаре-
ния от противогазовой коробки.

3) Снимите противогазовую коробку с кузова.

B:  УСТАНОВКА

Установите в обратном порядке.

Момент затяжки:

23 Н-м (2.3 кгс-м, 17ft-lb)

C: ОСМОТР

Убедитесь в том, что противогазовая коробка и шланги про-
тивогазовой коробки не имеют трещин и не разболтались.
