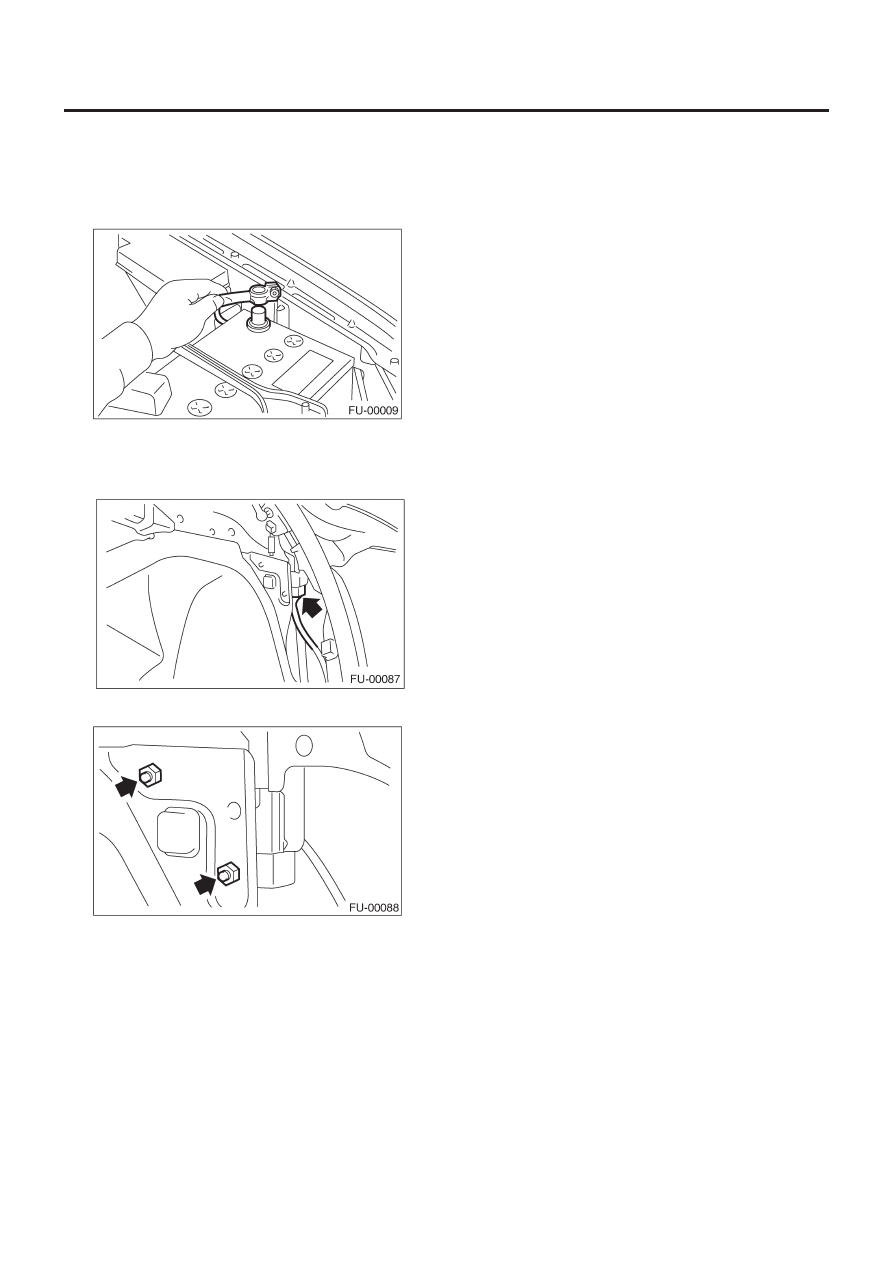

РЕЛЕ ТОПЛИВНОГО НАСОСА

FU(H4DOTS)-51

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

22. Реле топливного насоса

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

2) Снимите отсек для перчаток. <См. EI-39, ДЕМОНТАЖ, От-
сек для перчаток.>
3) Снимите болт, фиксирующий скобу реле топливного насо-
са на кузове.
4) Отсоедините коннектор от реле топливного насоса.

5) Снимите реле топливного насоса с крепежной скобы.

B:  УСТАНОВКА

Установите в обратном порядке.

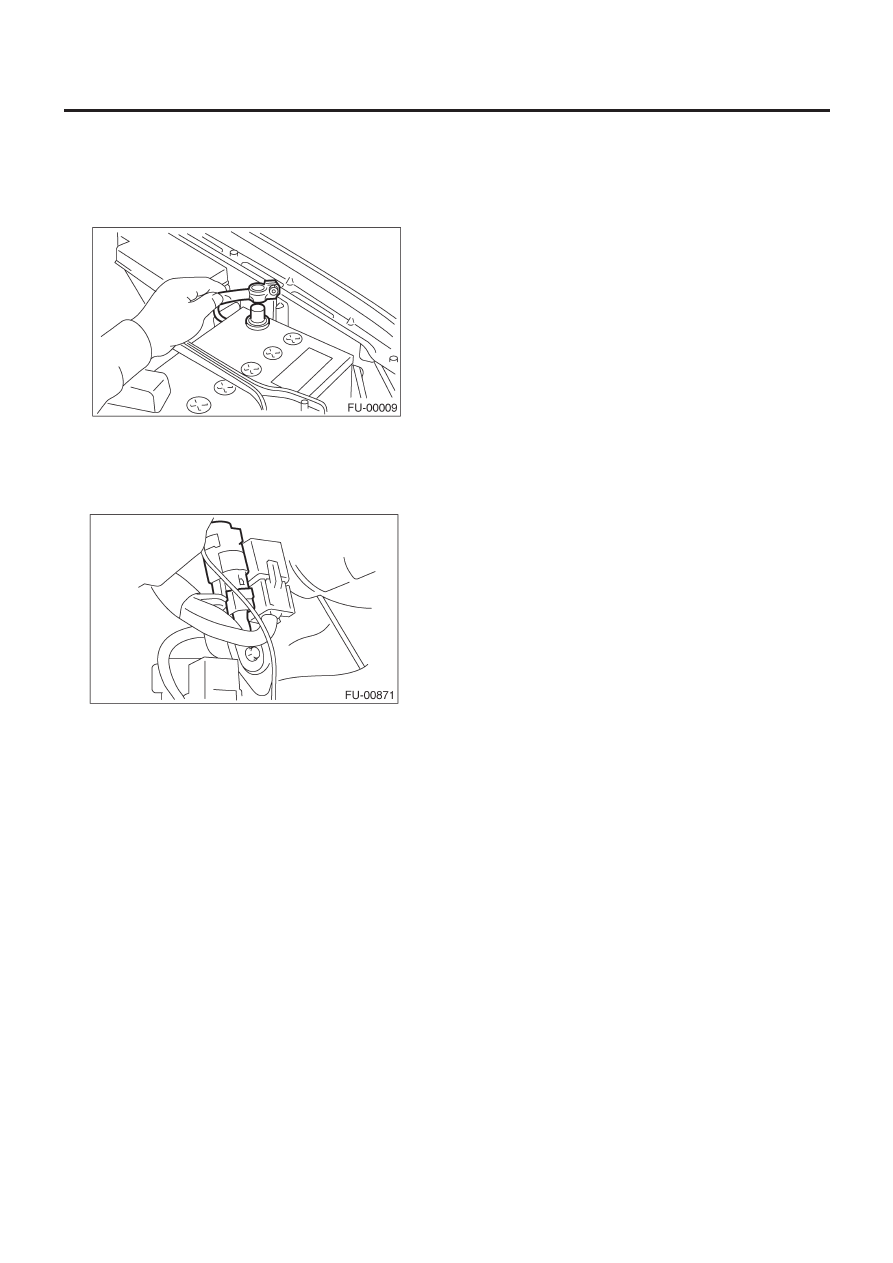

УЗЕЛ УПРАВЛЕНИЯ ТОПЛИВНЫМ НАСОСОМ

FU(H4DOTS)-52

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

23. Узел управления топливным насосом

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

2) Снимите отделку задней четверти. <См. EI-48, ДЕМОНТАЖ,
Отделка задней четверти.>
3) Отсоедините коннектор от узла управления топливным на-
сосом.

4) Снимите узел управления топливным насосом.

B:  УСТАНОВКА

Установите в обратном порядке.

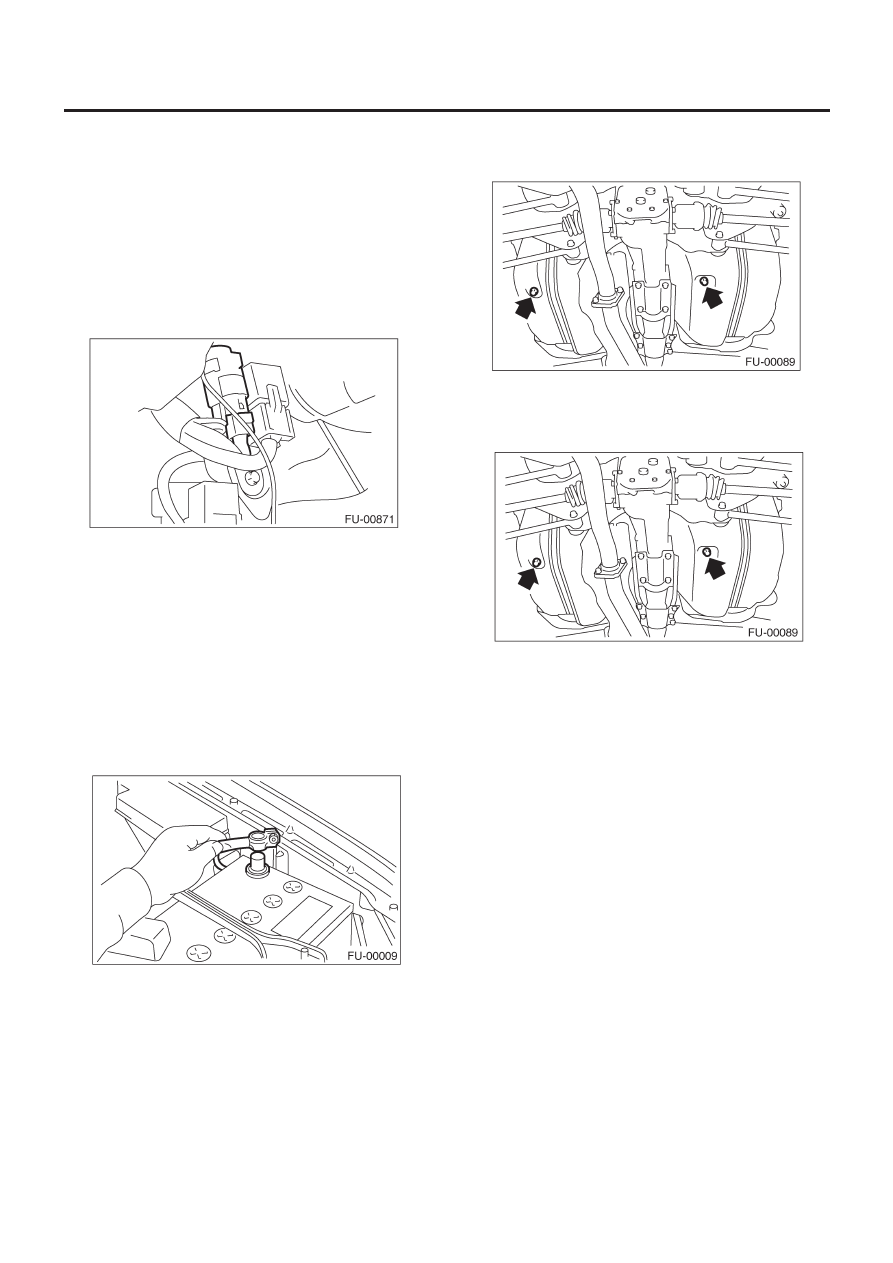

ТОПЛИВО

FU(H4DOTS)-53

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

24. Топливо

A: ОПЕРАЦИЯ

1.  ОСЛАБЛЕНИЕ ДАВЛЕНИЯ ТОПЛИВА

ПРЕДУПРЕЖДЕНИЕ:
• Расположите знаки «Не зажигать огня» вокруг места
проведения работ.
• Следите за тем, чтобы не проливать топливо.

1) Отсоедините коннектор от реле топливного насоса.

2) Запустите двигатель и оставьте его работающим, пока он
не заглохнет.
3) После того, как двигатель заглохнет, прокрутите его в тече-
ние еще 5 секунд.
4) Поверните ключ зажигания в положение OFF.

2.  СЛИВ ТОПЛИВА

ПРЕДУПРЕЖДЕНИЕ:
• Расположите знаки «Не зажигать огня» вокруг места
проведения работ.
• Следите за тем, чтобы не проливать топливо.

1) Установите автомобиль на подъемник.
2) Отсоедините кабель заземления от аккумулятора.

3) Откройте дверцу заливной горловины топлива, затем вы-
крутите крышку заливной горловины.
4) Поднимите автомобиль.

5) Слейте топливо из топливного бака.
Установите емкость под автомобилем, затем удалите слив-
ную заглушку из топливного бака

6) Затяните сливную заглушку.

Момент затяжки:

26 Н-м (2.7 кгс-м, 19.2 ft-lb)

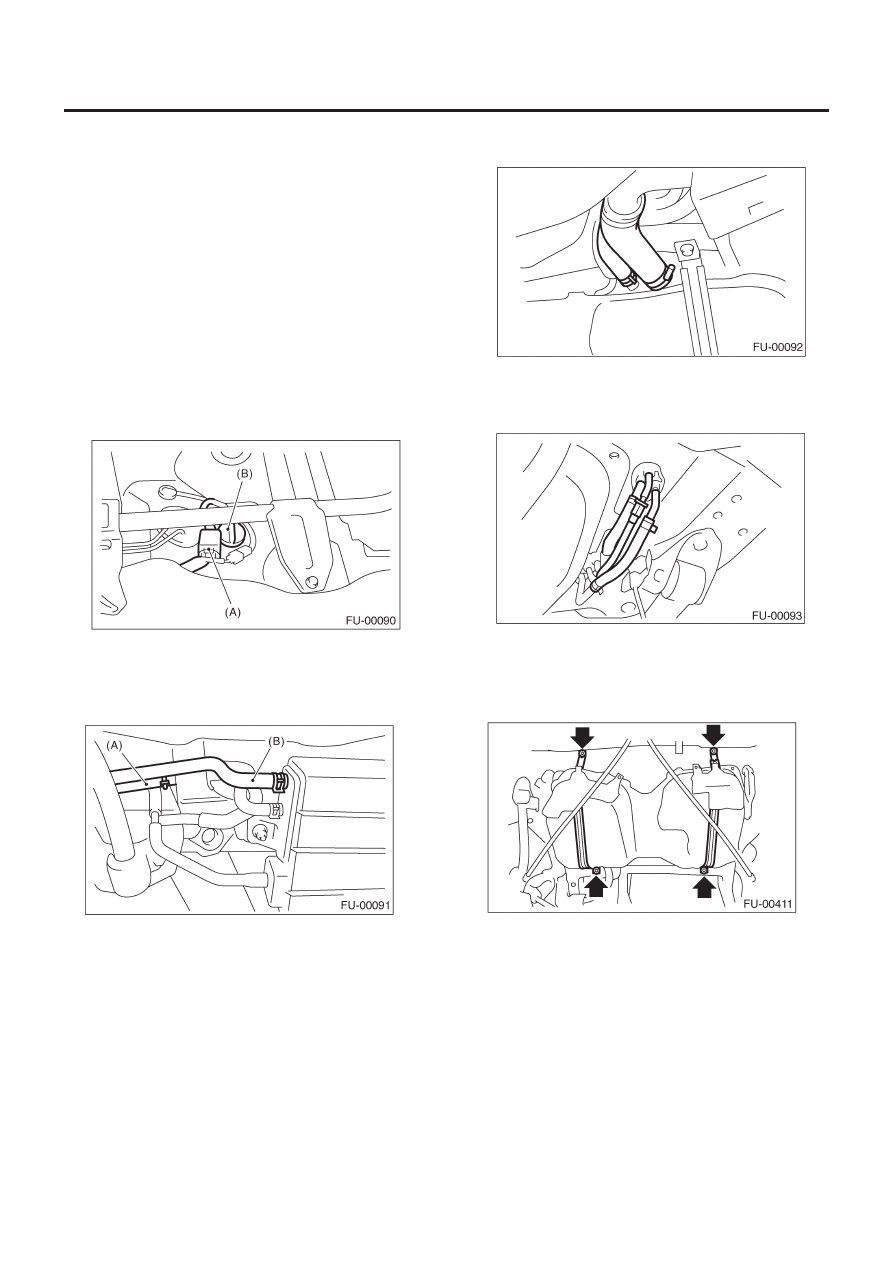

ТОПЛИВНЫЙ БАК

FU(H4DOTS)-54

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

25. Топливный бак

A:  ДЕМОНТАЖ

ПРЕДУПРЕЖДЕНИЕ:
• Расположите знаки «Не зажигать огня» вокруг места
проведения работ.
• Следите за тем, чтобы не проливать топливо.

1) Поставьте автомобиль на подъемник.
2) Снизьте давление топлива. <См. FU(H4DOTC)-53, СНИЖЕ-
НИЕ ДАВЛЕНИЯ ТОПЛИВА, ОПЕРАЦИЯ, Топливо.>
3) Слейте топливо из топливного бака. <См. FU(H4DOTC)-53,
СЛИВ ТОПЛИВА, ОПЕРАЦИЯ, Топливо.>
4) Снимите заднее сидение.
5) Отсоедините коннектор (А) от кабеля топливного бака к
задней проводке.
6) Вдавите прокладку (В), фиксирующую кабель топливного
бака к панели пола в днище.

7) Снимите заднюю поперечину. <См. RS-21, ДЕМОНТАЖ,
Задняя поперечина.>
8) Отсоедините шланг двустороннего клапана (А) от двусто-
роннего клапана, затем отсоедините шланг коробки (В) от ко-
робки.

9) Ослабьте зажим, затем отсоедините заливной шланг топ-
лива и воздушный шланг от заливного топливопровода.

10) Передвиньте зажимы, затем отсоедините быстрый конне-
ктор.<См. FU(H4DOTC)-69, REMOVAL, ДЕМОНТАЖ, Линии по-
дачи, возврата и испарения топлива.>
11) Отсоедините топливные шланги.

12) Поддержите топливный бак домкратом трансмиссии, затем
снимите болты с лент и снимите топливный бак автомобиля.

ПРЕДУПРЕЖДЕНИЕ:
Для выполнения данной работы требуется помощник.
