Subaru Impreza: двигатель H4DOTC. Руководство - часть 11





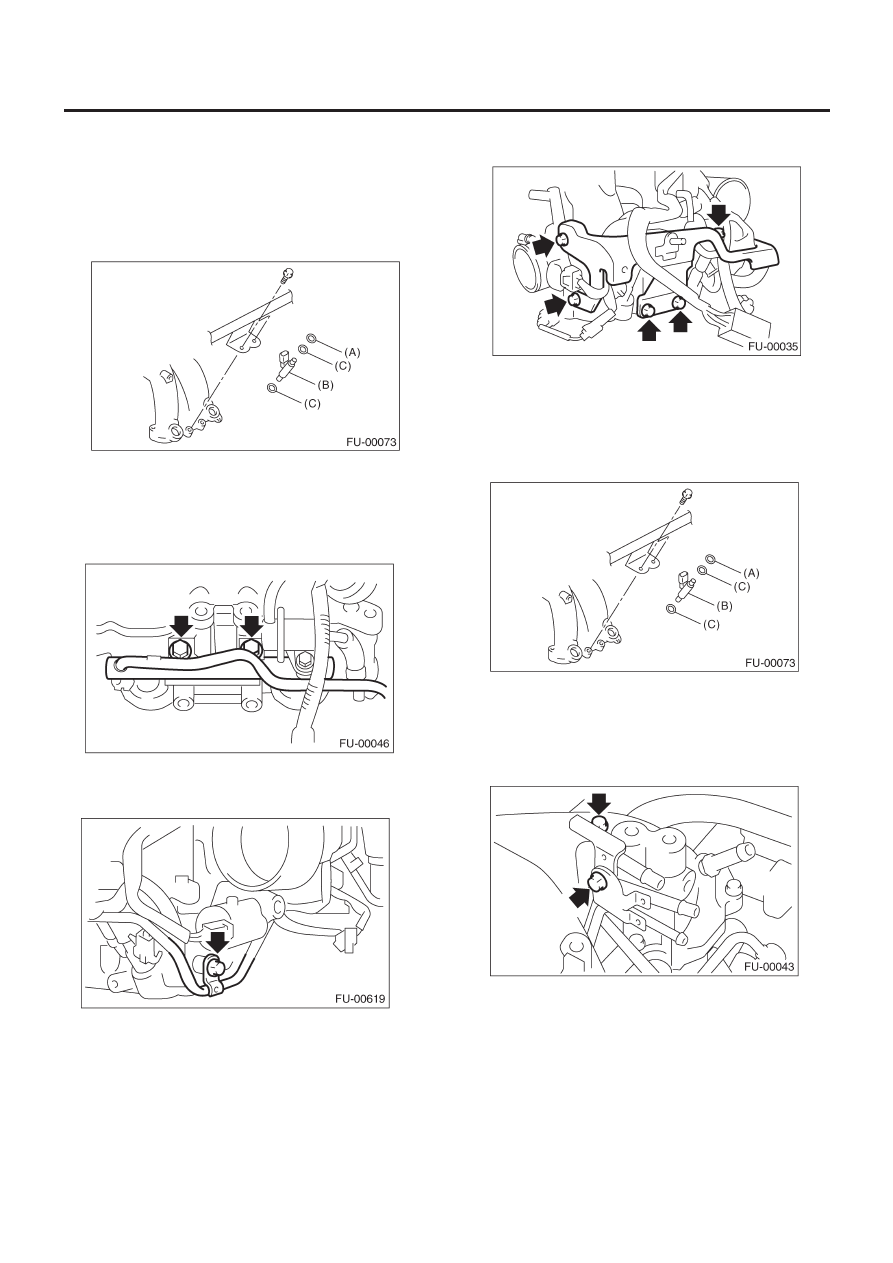

ТОПЛИВНЫЙ ИНЖЕКТОР

FU(H4DOTS)-39

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

B:  УСТАНОВКА

1. СТОРОНА RH

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
Замените кольцевой уплотнитель и изоляторы на новые.

(A) Кольцевой

уплотнитель

(B) Топливный

инжектор

(C) Изолятор

Момент затяжки:

19 Н-м (1.9 кгс-м, 13.7 ft-lb)

Момент затяжки:

19 Н-м (1.9 кгс-м, 13.7 ft-lb)

Момент затяжки:

19 Н-м (1.9 кгс-м, 13.7 ft-lb))

2.  СТОРОНА LH

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
Замените кольцевой уплотнитель и изоляторы на новые.

(A) Кольцевой

уплотнитель

(B) Топливный

инжектор

(C) Изолятор

Момент затяжки:

6.4 Н-м (0.65 кгс-м, 4.7ft-lb)

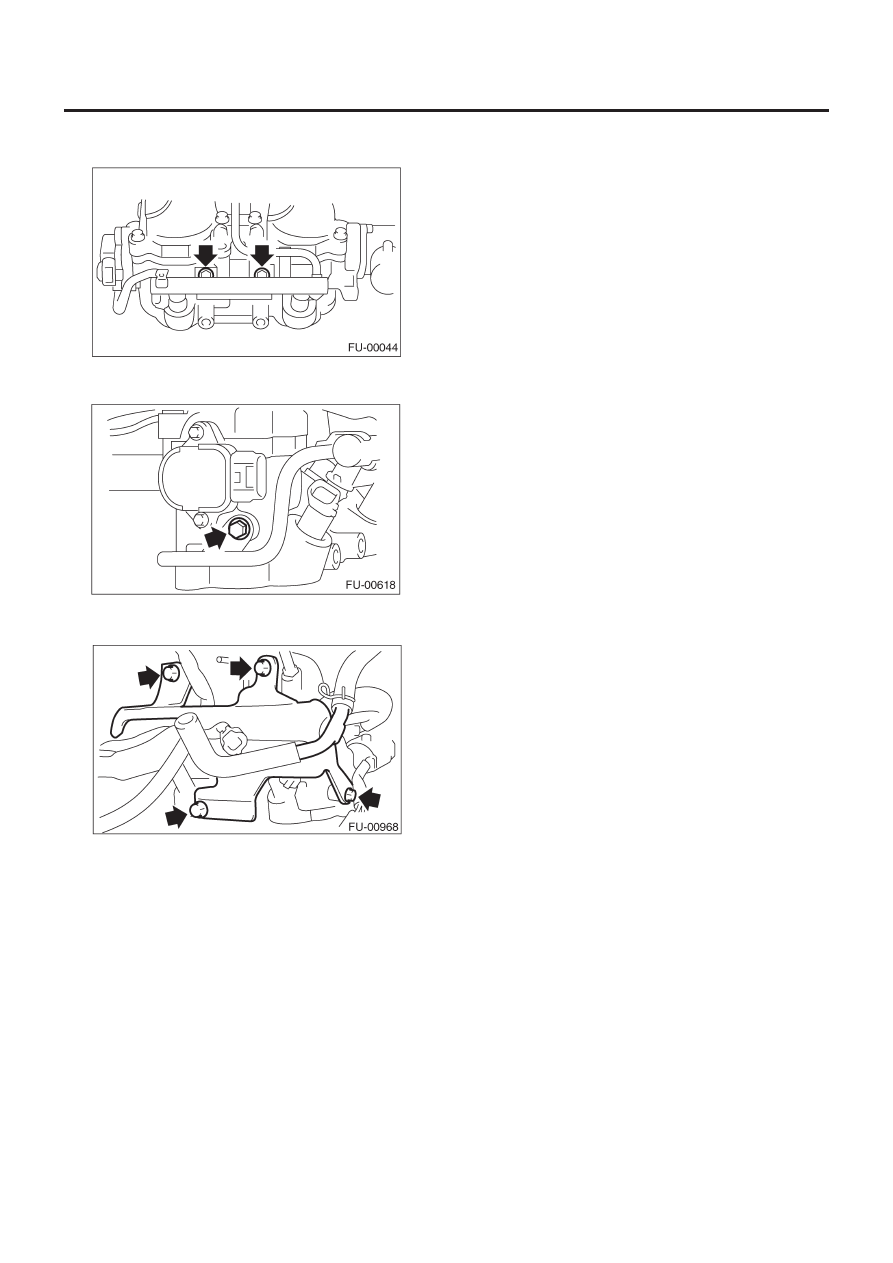

ТОПЛИВНЫЙ ИНЖЕКТОР

FU(H4DOTS)-40

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

Момент затяжки:

19 Н-м (1.9 кгс-м, 13.7 ft-lb)

Момент затяжки:

19 Н-м (1.9 кгс-м, 13.7 ft-lb)

Момент затяжки:

19 Н-м (1.9 кгс-м, 13.7 ft-lb)

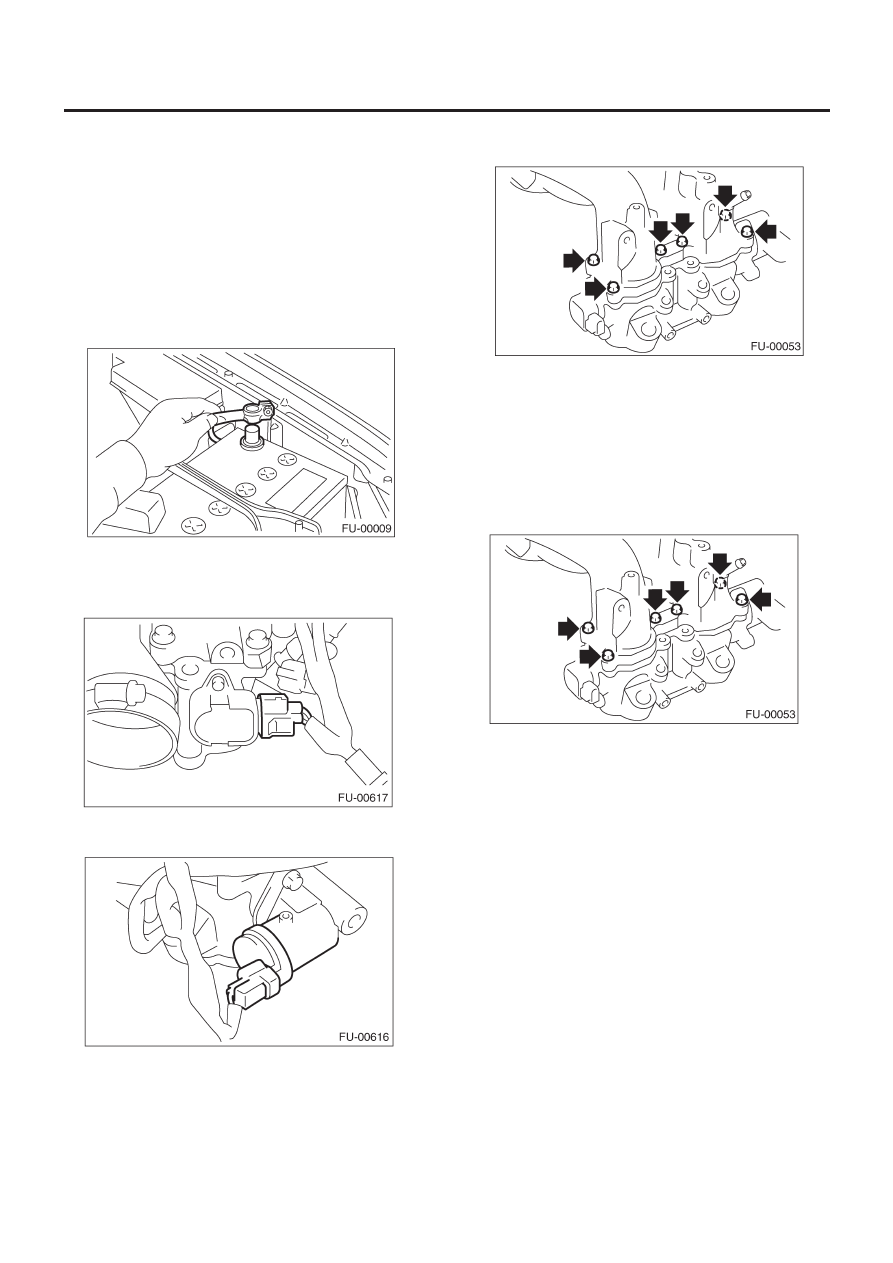

УСТРОЙСТВО БАРАБАННОГО КЛАПАНА ГЕНЕРАТОРА

FU(H4DOTS)-41

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

14. Устройство барабанного клапана

генератора

A:  ДЕМОНТАЖ

ПРИМЕЧАНИЕ:
Этот компонент установлен на моделях, кроме модели STi.

1) Снизьте давление топлива. <См. FU(H4DOTC)-53, СНИЖЕ-
НИЕ ДАВЛЕНИЯ ТОПЛИВА, ОПЕРАЦИЯ, Топливо.>
2) Откройте дверцу заливной горловины топлива и удалите
крышку заливной горловины.
3) Отсоедините кабель заземления от аккумулятора.

4) Снимите впускной коллектор.  <См. FU(H4DOTC)-14, ДЕ-
МОНТАЖ, Впускной коллектор.>
5) Отсоедините коннектор от датчика барабанного клапана
генератора.

6) Отсоедините коннектор от соленоида барабанного клапа-
на генератора.

7) Снимите топливный инжектор.  <См. FU(H4DOTC)-37, ДЕ-
МОНТАЖ, Топливный инжектор.>

8) Снимите корпус барабанного клапана генератора с впуск-
ного коллектора.

B:  УСТАНОВКА

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
Всегда используйте новые прокладки.

Момент затяжки:

8.25 Н-м (0.84 кгс-м, 6.1 ft-lb)

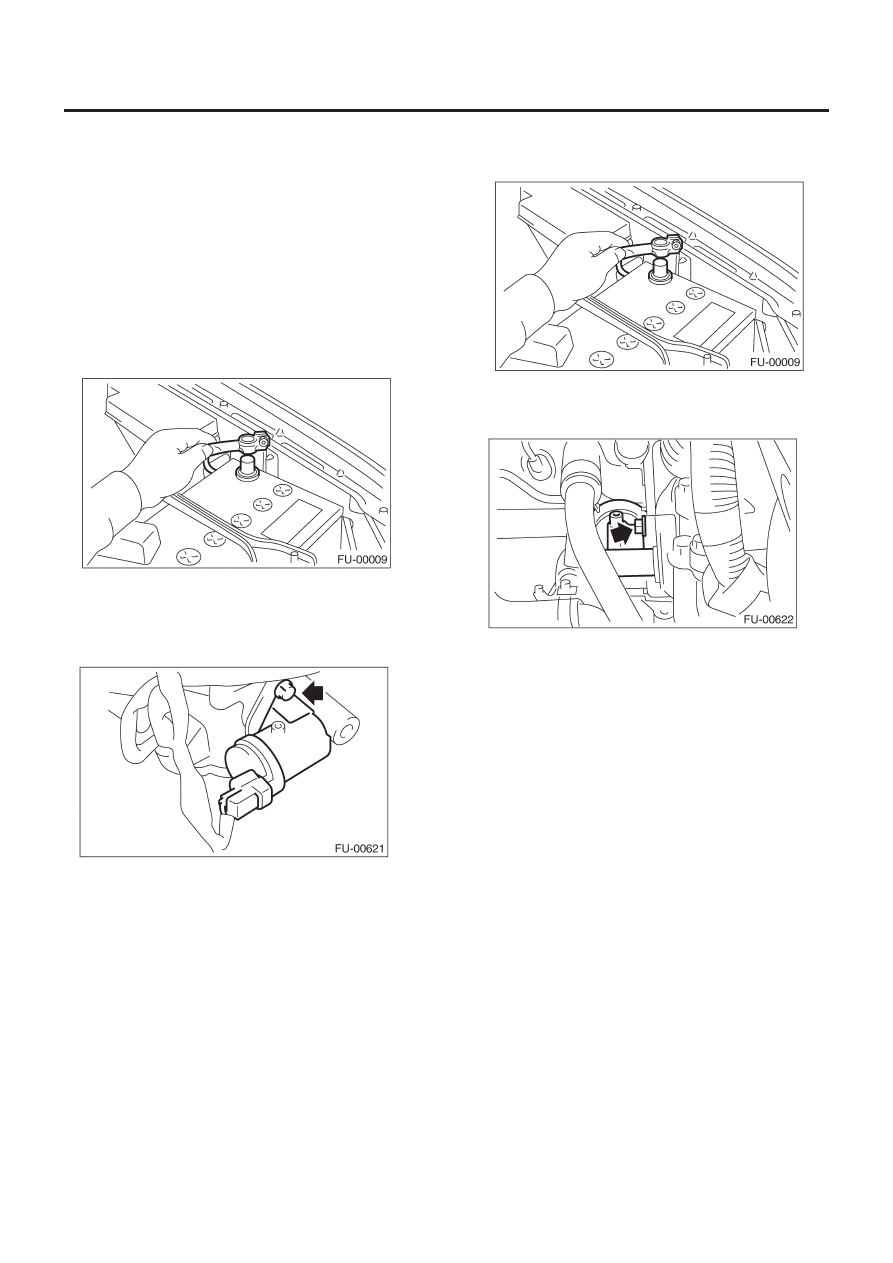

СОЛЕНОИД БАРАБАННОГО КЛАПАНА ГЕНЕРАТОРА

FU(H4DOTS)-42

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

15. Соленоид барабанного клапана

генератора

A:  REMOVAL

ПРИМЕЧАНИЕ:
Этот компонент установлен на моделях, кроме модели STi.

1.  СТОРОНА RH

1) Снизьте давление топлива. <См. FU(H4DOTC)-53, СНИЖЕ-
НИЕ ДАВЛЕНИЯ ТОПЛИВА, ОПЕРАЦИЯ, Топливо.>
2) Откройте дверцу заливной горловины топлива и удалите
крышку заливной горловины.
3) Отсоедините кабель заземления от аккумулятора.

4) Снимите впускной коллектор. <См. FU(H4DOTC)-14, ДЕ-
МОНТАЖ, Впускной коллектор.>
5) Отсоедините коннектор от соленоида барабанного клапа-
на генератора RH.
6) Снимите барабанный клапан генератора RH.

2.  СТОРОНА LH

1) Отсоедините кабель заземления от аккумулятора.

2) Отсоедините коннектор от барабанного клапана генерато-
ра LH.
3) Снимите соленоид барабанного клапана генератора LH.

B:  УСТАНОВКА

1. СТОРОНА RH

Установите в обратном порядке.

2. СТОРОНА LH

Установите в обратном порядке.
