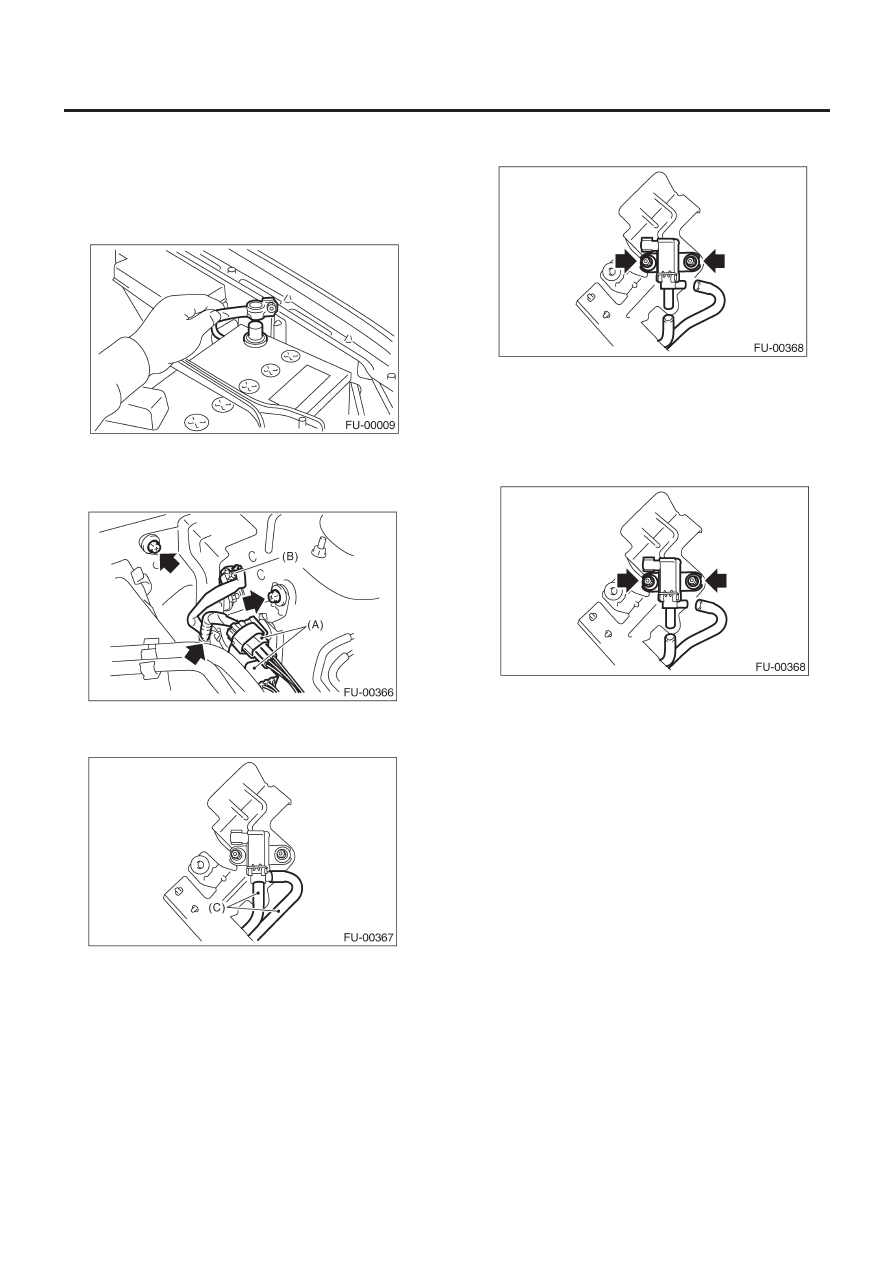

СОЛЕНОИДНЫЙ КЛАПАН УПРАВЛЕНИЯ ВЫПУСКОМ

FU(H4DOTS)-43

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

16. Соленоидный клапан управления

выпуском

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

2) Отсоедините коннектор проводки двигателя (A) от скобы.
3) Отсоедините коннектор (B) от соленоидного клапана упра-
вления выпуском.
4) Снимите скобу с корпуса.

5) Отсоедините шланги давления (C) от соленоидного клапа-
на управления выпуском.

6) Снимите соленоидный клапан управления выпуском со
скобы.

B:  УСТАНОВКА

Установите в обратном порядке.

Момент затяжки:

6.4 Н-м (0.65 кгс-м, 4.7ft-lb)

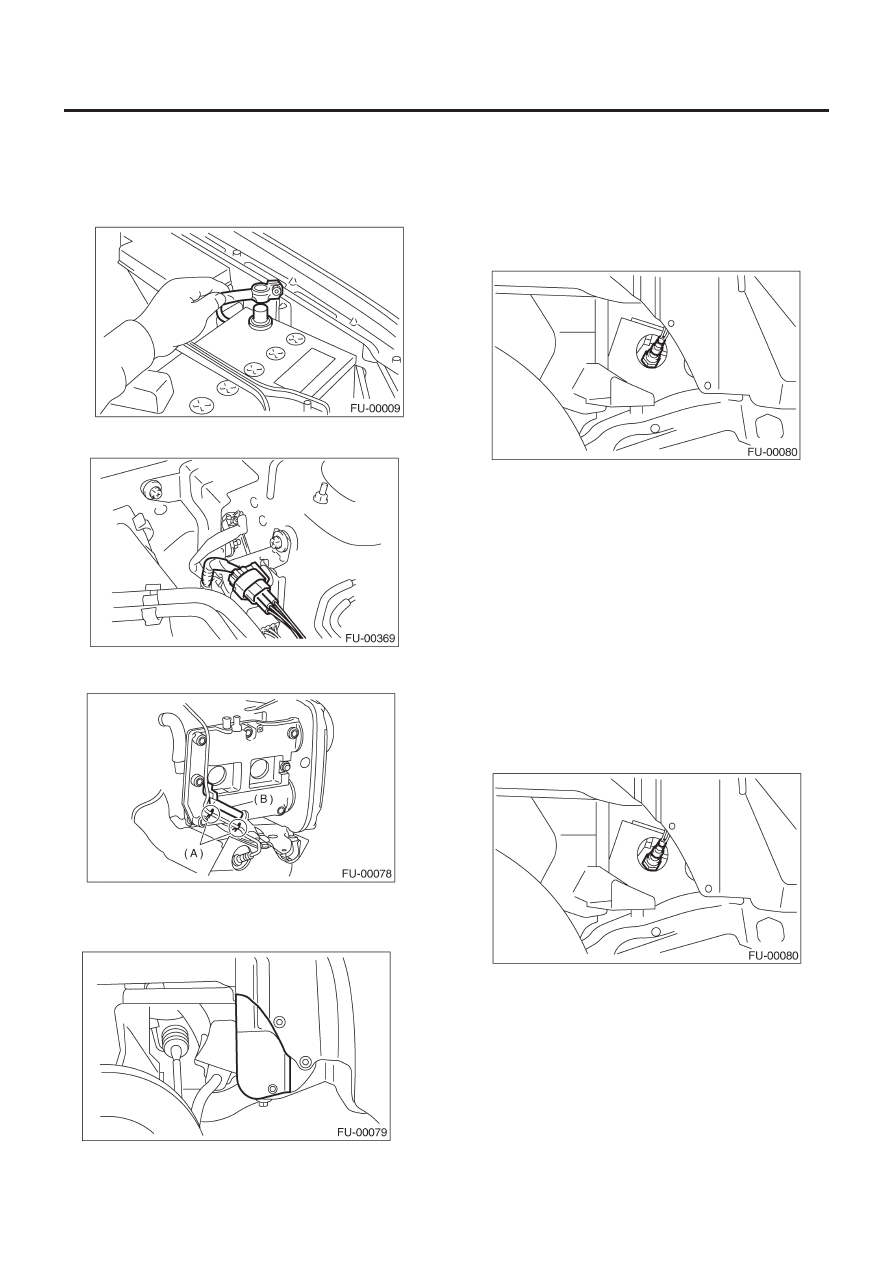

ПЕРЕДНИЙ ДАТЧИК КИСЛОРОДА (A/F)

FU(H4DOTS)-44

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

17. Передний датчик кислорода (A/F)

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

2) Отсоедините коннектор от переднего датчика кислорода (A/F).

3) Отсоедините проводку двигателя, фиксируемую зажимом
(A), от скобы (B).

4) Снимите правое переднее колесо.
5) Поднимите автомобиль.
6) Снимите крышку сервисного отверстия.

7) Нанесите смазку спреевого типа или эквивалент на резь-
бовую часть переднего датчика кислорода (A/F), и оставьте
его на минуту или около того.
8) Снимите передний датчик кислорода (A/F).

ОСТОРОЖНО:
При снятии датчика кислорода (A/F) подождите, пока не
остынет выхлопная труба, иначе это приведет к ее по-
вреждению.

B:  УСТАНОВКА

1) Перед установкой переднего датчика кислорода (A/F), на-
несите состав против застревания только на резьбовую часть
переднего датчика кислорода (A/F) для того, чтобы облегчить
следующий демонтаж.

Состав против застревания:

SS-30 by JET LUBE

ОСТОРОЖНО:
Никогда не наносите состав против застревания на про-
тектор переднего датчика кислорода (A/F).

2) Установите передний датчик кислорода (A/F).

Момент затяжки:

30 Н-м (3.1 кгс-м, 22.1 ft-lb)

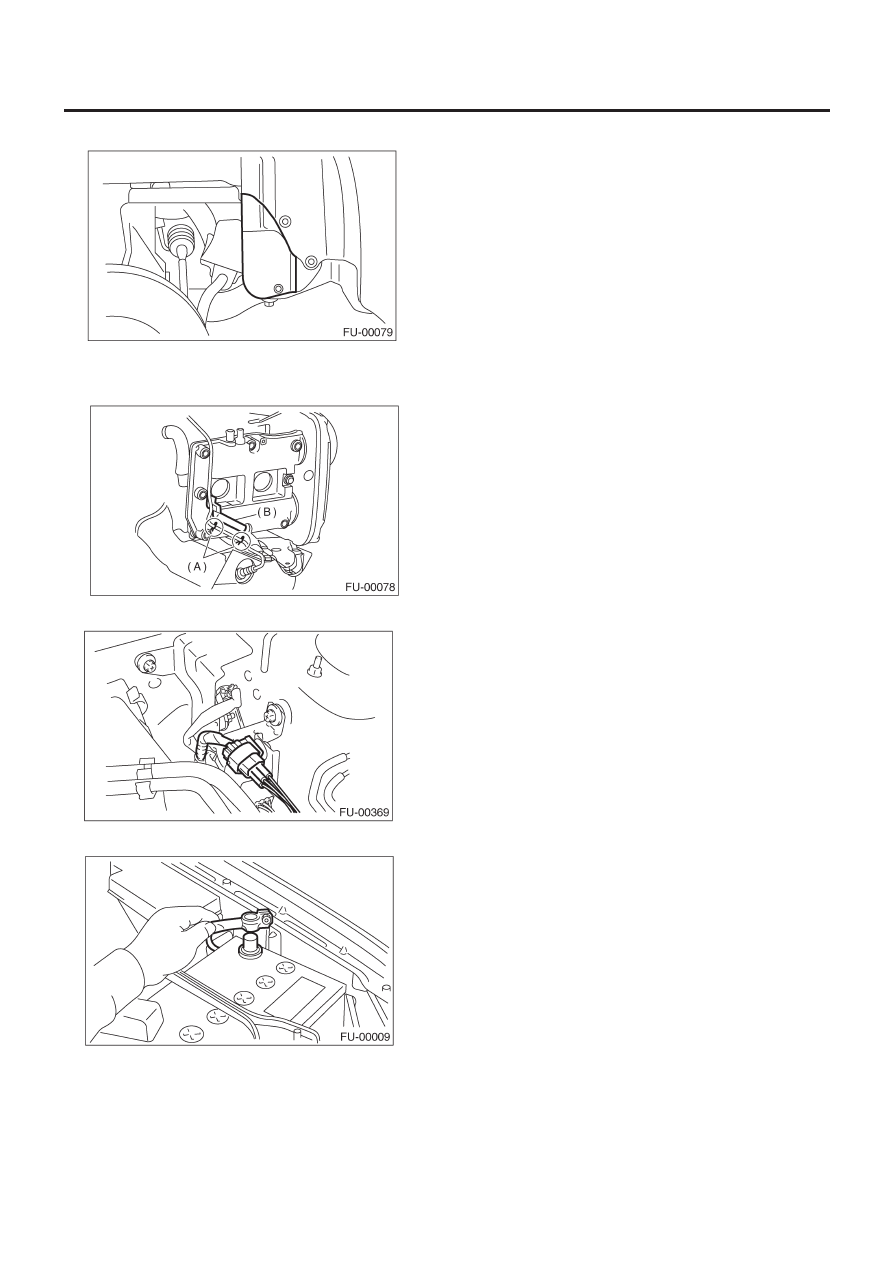

ПЕРЕДНИЙ ДАТЧИК КИСЛОРОДА (A/F)

FU(H4DOTS)-45

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

3) Установите крышку сервисного отверстия.

4) Опустите автомобиль.
5) Установите правое переднее колесо.
6) Подсоедините проводку двигателя зажимом (A) к скобе (B).

7) Подсоедините коннектор переднего датчика кислорода (A/F).

8) Подсоедините кабель заземления к аккумулятору.

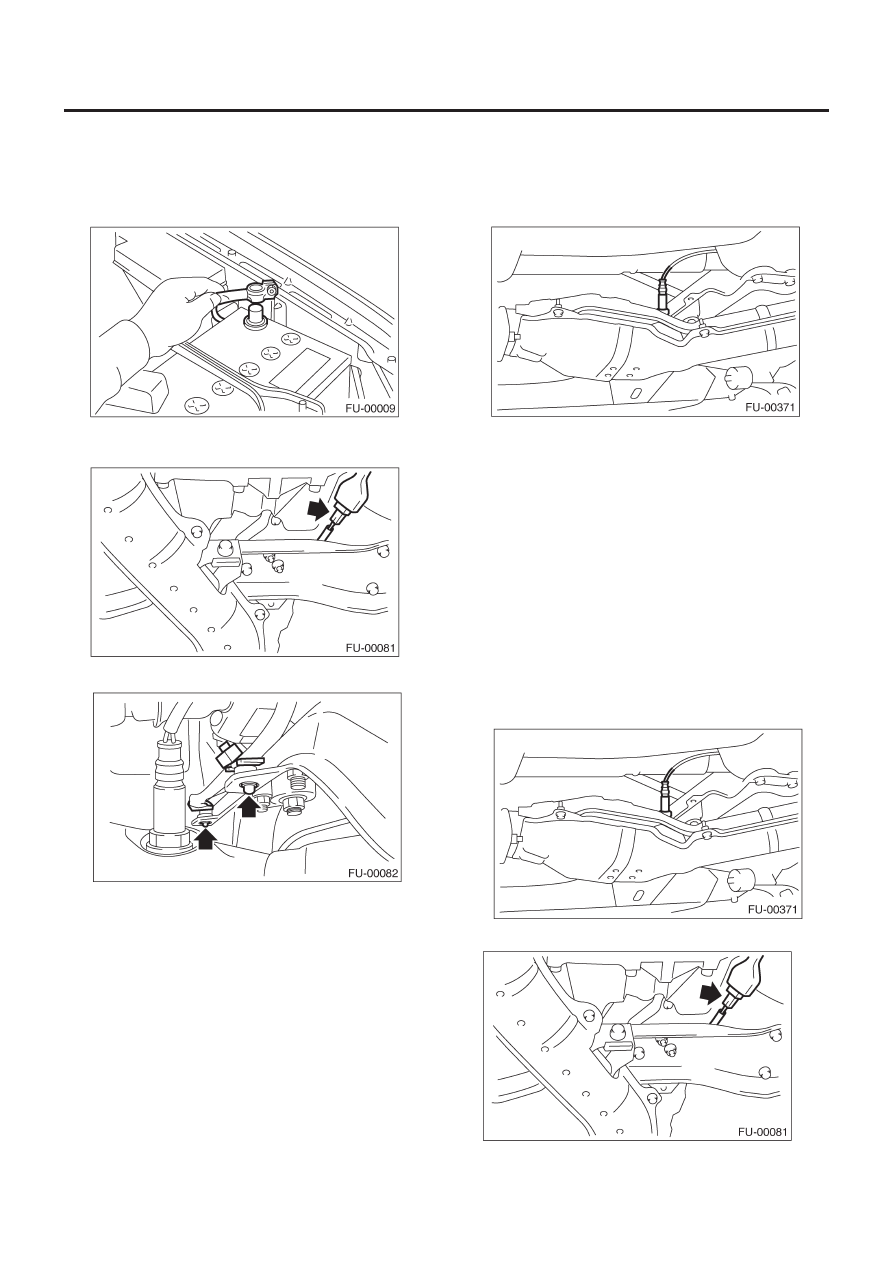

ЗАДНИЙ ДАТЧИК КИСЛОРОДА

FU(H4DOTS)-46

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

18. Задний датчик кислорода

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

2) Поднимите автомобиль.
3) Отсоедините коннектор от заднего датчика кислорода.

4) Снимите зажим, вытащив его из верхней части поперечины.

5) Нанесите смазку спреевого типа или эквивалент на резь-
бовую часть заднего датчика кислорода, и оставьте его на
минуту или около того.

6) Снимите задний датчик кислорода.

ОСТОРОЖНО:
При снятии датчика кислорода подождите, пока не ос-
тынет выхлопная труба, иначе это приведет к ее повреж-
дению.

B:  УСТАНОВКА

1) Перед установкой заднего датчика кислорода, нанесите
состав против застревания только на резьбовую часть задне-
го датчика кислорода для того, чтобы облегчить следующий
демонтаж.

ОСТОРОЖНО
Никогда не наносите состав против застревания на про-
тектор заднего датчика кислорода.

Состав против застревания:

SS-30 by JET LUBE

2) Установите задний датчик кислорода.

Момент затяжки:

21 Н-м (2.1 кгс-м, 15.2 ft-lb)

3) Подсоедините коннектор к заднему датчику кислорода.
