Subaru Impreza: двигатель H4DOTC. Руководство - часть 13





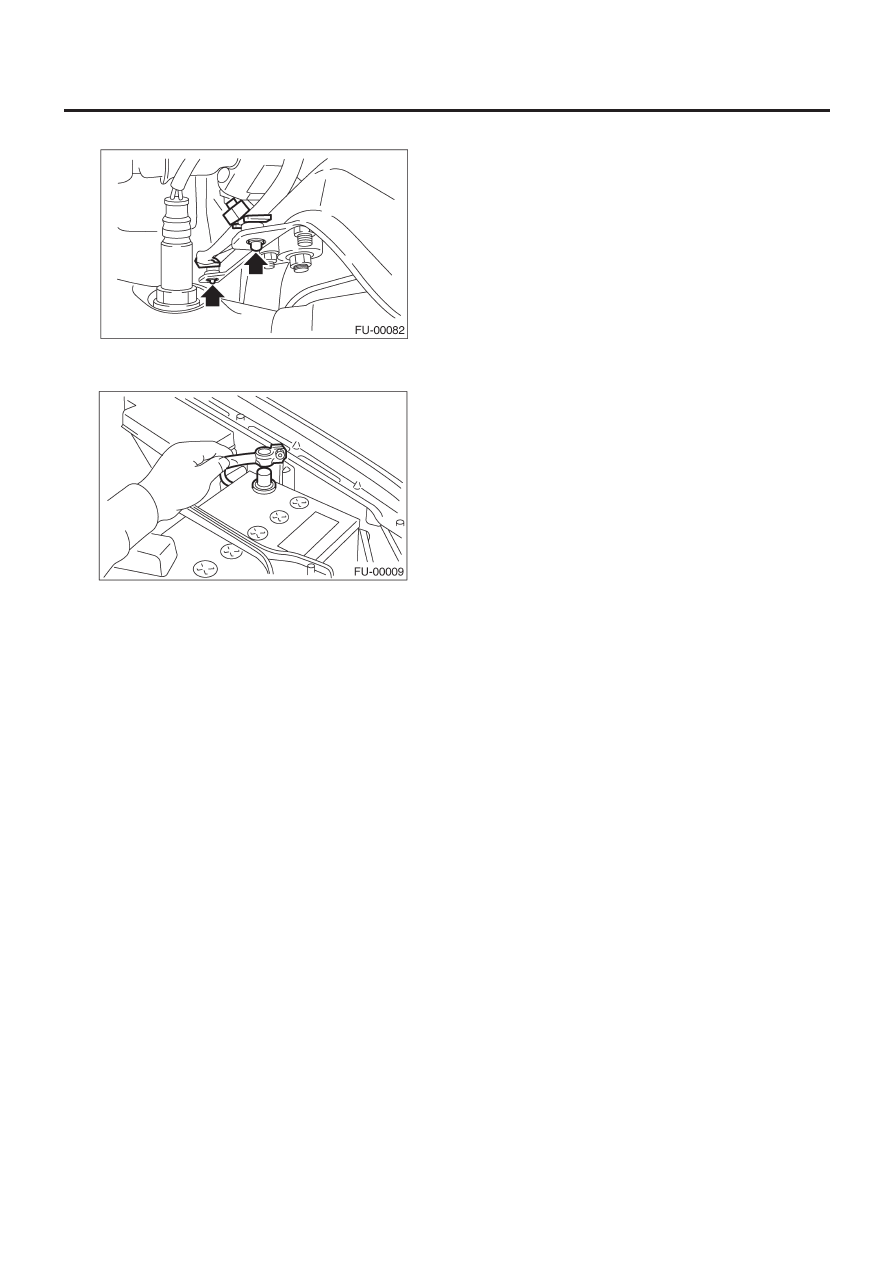

ЗАДНИЙ ДАТЧИК КИСЛОРОДА

FU(H4DOTS)-47

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

4) Подсоедините зажим к поперечине.

5) Опустите автомобиль.
6) Подсоедините кабель заземления к аккумулятору.

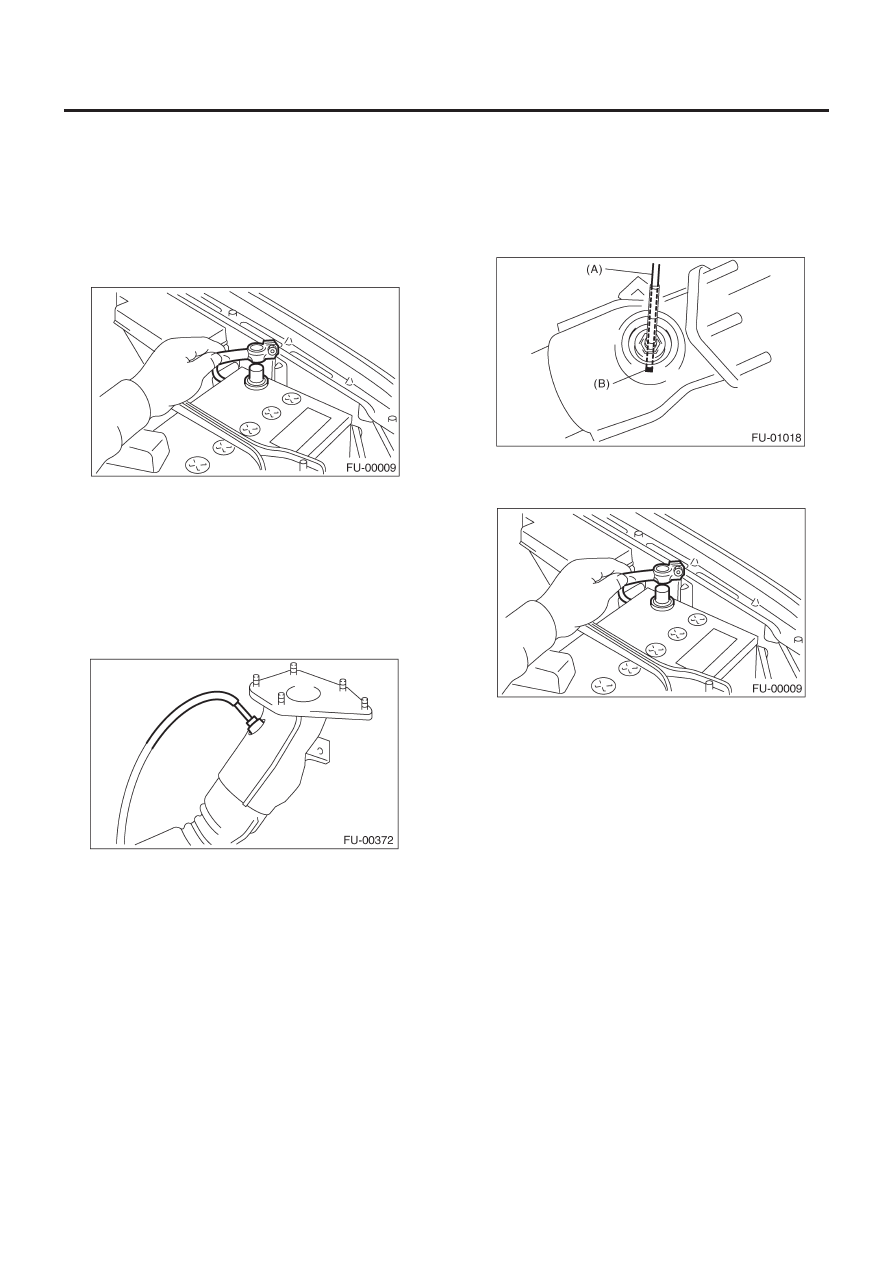

ДАТЧИК ТЕМПЕРАТУРЫ ВЫХЛОПА

FU(H4DOTS)-48

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

19. Датчик температуры выхлопа

A:  ДЕМОНТАЖ

ПРИМЕЧАНИЕ:
Данный компонент установлен на моделях, кроме STi и авст-
ралийской модели.

1) Отсоедините кабель заземления от аккумулятора.

2) Снимите соединительную трубку. <См. EX(H4DOTC)-13,
ДЕМОНТАЖ, Соединительная трубка.>
3) Нанесите смазку спреевого типа или эквивалент на резь-
бовую часть датчика температуры выхлопа и оставьте его на
минуту или около того.
4) Снимите датчик температуры выхлопа.

ОСТОРОЖНО:
При снятии датчика температуры выхлопа подождите,
пока не остынет выхлопная труба, иначе это приведет к
ее повреждению.

B:  УСТАНОВКА

1) Перед установкой датчика температуры выхлопа, нанесите
состав против застревания только на резьбовую часть датчи-
ка температуры выхлопа для того, чтобы облегчить следую-
щий демонтаж.

ОСТОРОЖНО:
Никогда не наносите состав против застревания на про-
тектор датчика температуры выхлопа.

Состав против застревания:

SS-30 by JET LUBE

2) Установите датчик температуры выхлопа.

NOTE:
Сопоставьте направление проводки (A) датчика температуры
выхлопа с меткой (B) соединительной трубки и затяните винты.

Момент затяжки:

21 Н-м (2.1 кгс-м, 15.2 ft-lb)

3) Установите соединительную трубку. <См. EX(H4DOTC)-13,
УСТАНОВКА, Соединительная трубка.>
4) Подсоедините кабель заземления к аккумулятору.

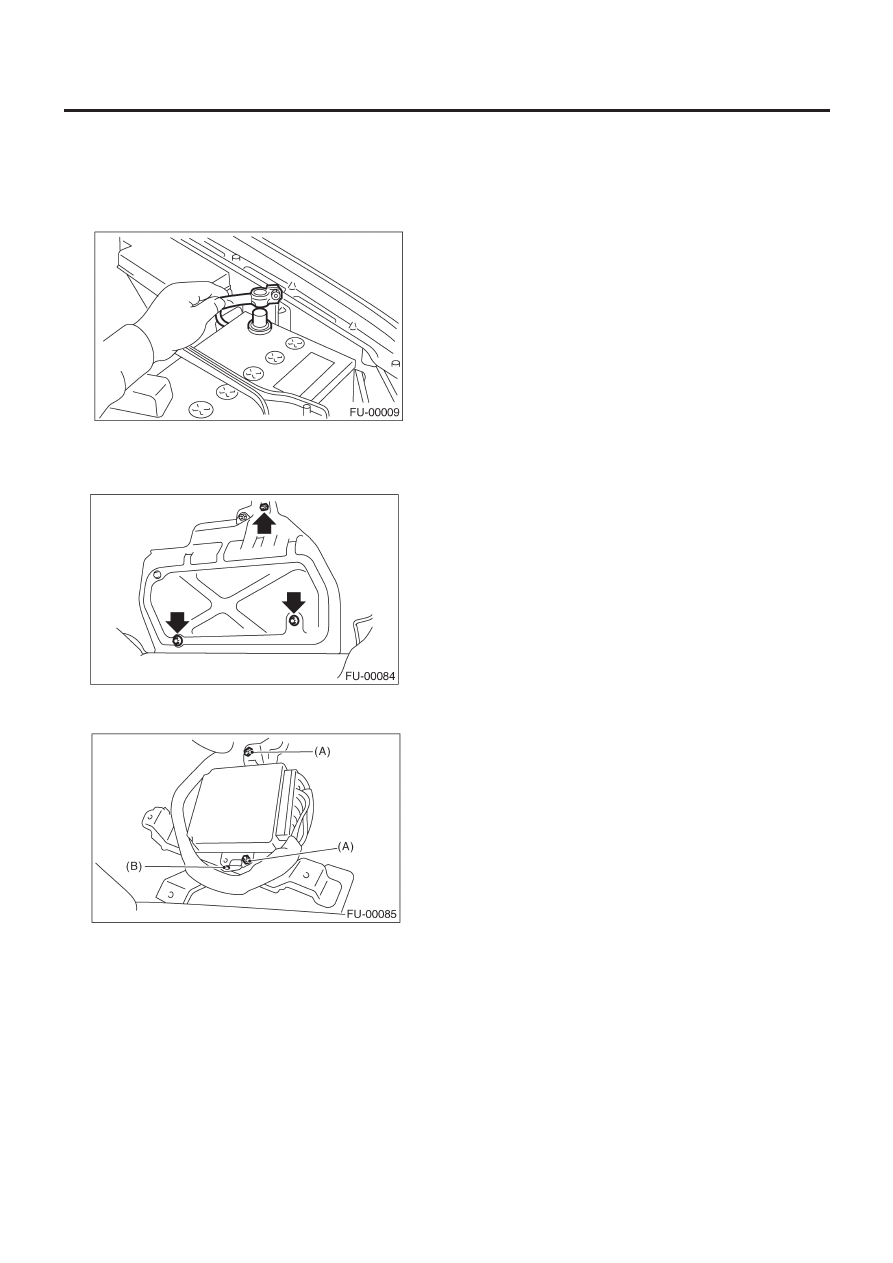

МОДУЛЬ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (ECM)

FU(H4DOTS)-49

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

20. Модуль управления двигателем (ECM)

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

2) Снимите нижнюю внутреннюю облицовку стороны пассажи-
ра.<См. EI-47, ДЕМОНТАЖ, Нижняя внутренняя облицовка.>
3) Снимите коврик переднего пассажирского сидения.
4) Снимите защитную крышку.

5) Снимите гайки (А), фиксирующие ЕСМ на скобе.
6) Снимите зажим (В) со скобы.

7) Отсоедините коннекторы ЕСМ и выньте ЕСМ.

B:  УСТАНОВКА

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
При замене ЕСМ, следите за тем, чтобы не использовать ЕСМ
другой спецификации во избежание нанесения вреда систе-
ме впрыска топлива.

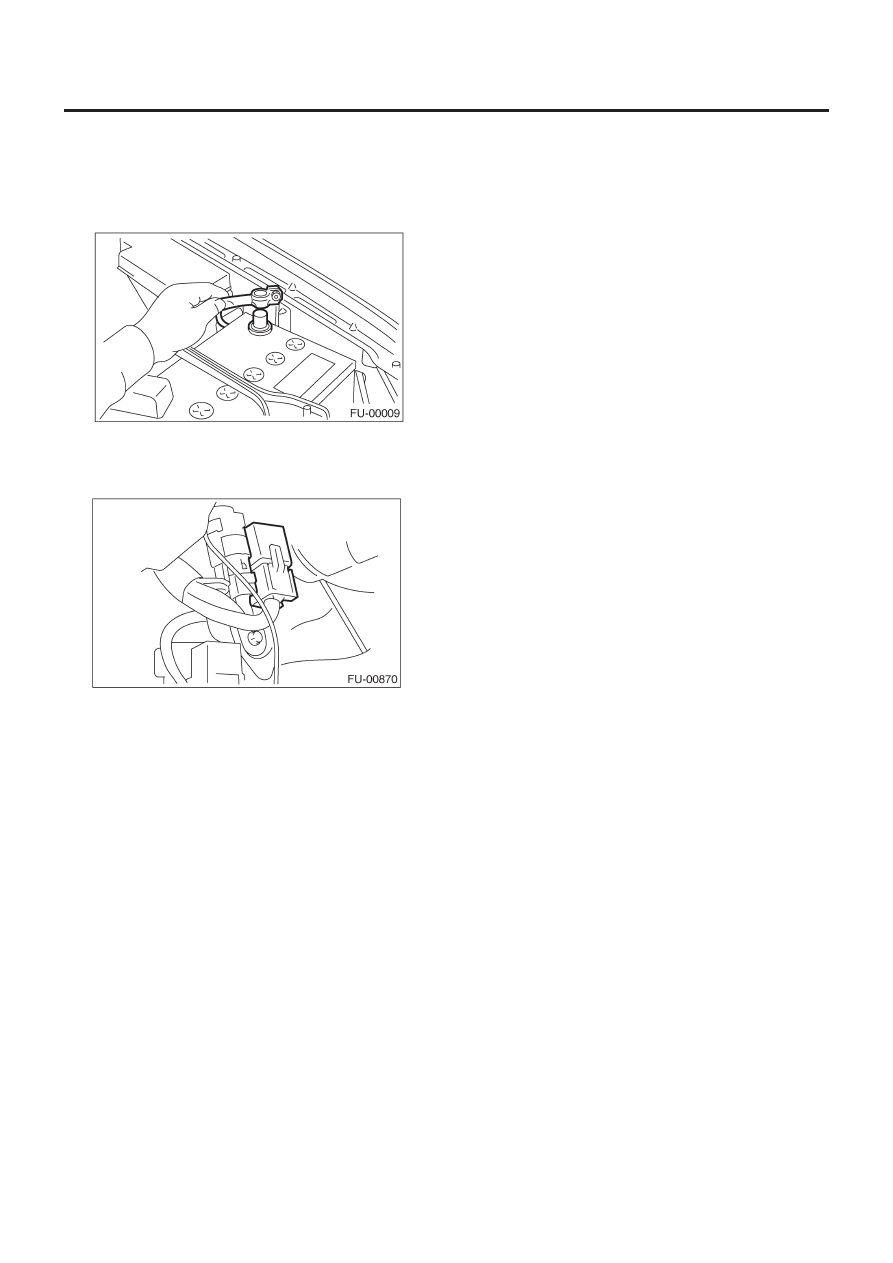

ГЛАВНОЕ РЕЛЕ

FU(H4DOTS)-50

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

21. Главное реле

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

2) Снимите отсек для перчаток. <См. EI-39, ДЕМОНТАЖ, От-
сек для перчаток.>
3) Снимите болт, фиксирующий рамку главного реле на кузове.
4) Отсоедините коннекторы от главного реле.

B:  УСТАНОВКА

Установите в обратном порядке.
