Subaru Impreza: двигатель H4DOTC. Руководство - часть 19





ЛИНИИ ПОДАЧИ, ВОЗВРАТА И ИСПАРЕНИЯ ТОПЛИВА

FU(H4DOTS)-71

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

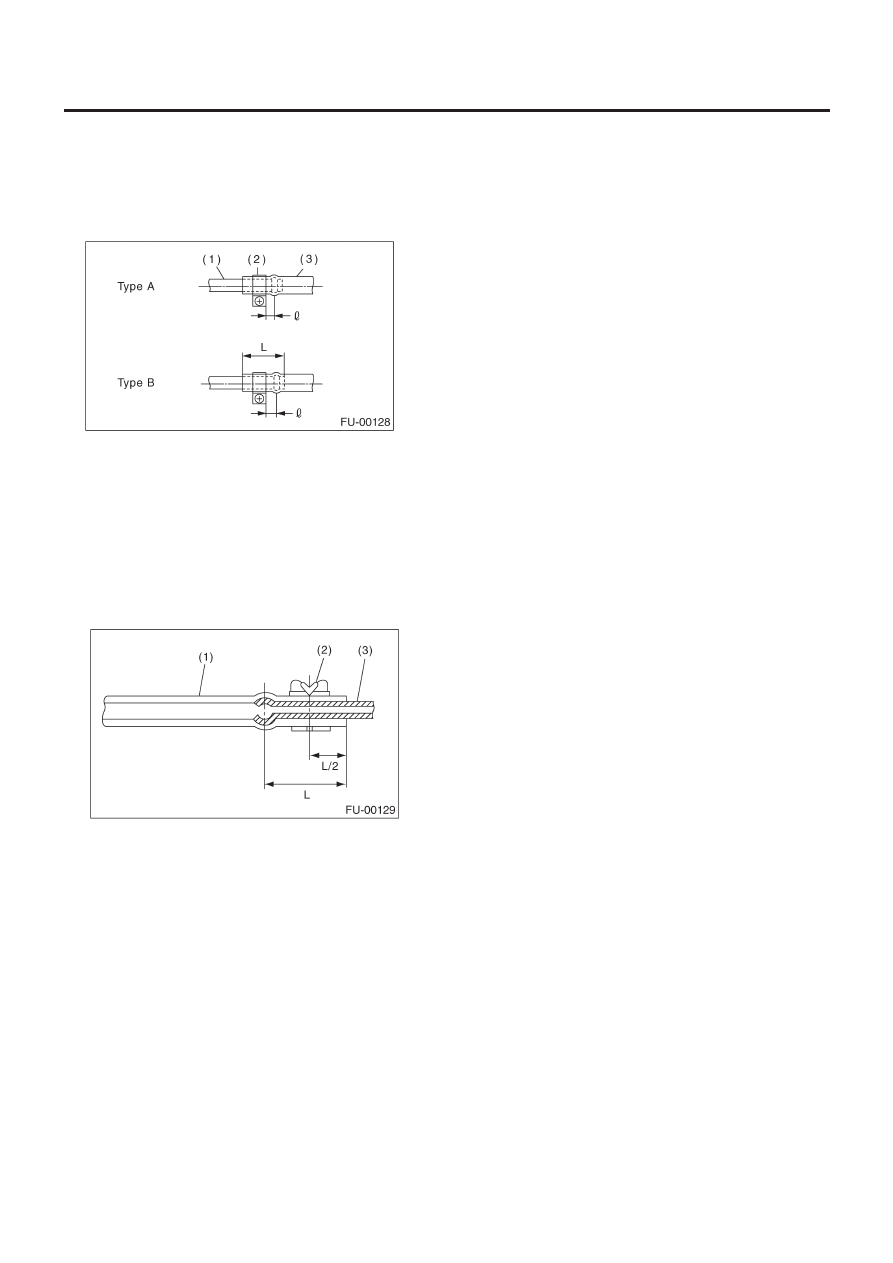

2) Подсоедините шланг подачи топлива к трубе с нахлестом
20-25 мм (0.79 to 0.98 in).
Тип А: При указании длины фитинга.
Тип В: При отсутствии указания длины фитинга.

Q :2.5±1.5 мм (0.098±0.059 in)
L: 22.5±2.5 мм (0.886±0.098 in)

(1) Фитинг
(2) Зажим
(3) Шланг

3) Подсоедините шланг испарения к трубе примерно в 15 мм
от конца шланга.

L = 17.5±2.5 мм (0.689±0.098 in)

ОСТОРОЖНО:
Обязательно осмотрите шланги и их соединения на
предмет утечек топлива.

(1) Шланг
(2) Зажим
(3) Трубка

C: ОСМОТР

1) Убедитесь в отсутствии трещин на топливных трубах и
шлангах.
2) Убедитесь в надежном соединении топливных труб и шлангов.

ОБЩИЕ НЕПОЛАДКИ ТОПЛИВНОЙ СИСТЕМЫ

FU(H4DOTS)-72

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

34. Общие неполадки топливной системы

A:  ОСМОТР

ПРИМЕЧАНИЕ:
• Когда автомобиль не работает длительное время, в топливном баке может скопиться вода.
Для предотвращения конденсации воды.

(1)  Залейте полный бак или полностью слейте топливо из бака.
(2)  Слейте воду из топливного фильтра.

• Заправка топливного бака.
Заправляйтесь, когда в баке еще остается какое-то количество  топлива.
• Защита топливной системы от замерзания или конденсации воды.

(3) Холодные

районы:

В областях, покрытых снегом и т.д., когда температура окружающего воздуха падает ниже 0_С в зимний период,
используйте раствор антифриза в системе охлаждения. Дозаправка также дополнит воздействие раствора антифриза
каждый раз, когда уровень топлива в баке падает до половины. После зимнего сезона, слейте воду, которая могла скопиться
в топливном фильтре и топливном баке так же, как описано в «Подверженных местах» ниже.

(4) Подверженные

места:

Когда отмечается конденсация воды в топливном фильтре, слейте воду как из фильтра, так и из бака, или используйте
присадку для удаления воды (или раствор антифриза) в топливном баке.

• Следуйте инструкциям, примечаниям и т.д., указанным на ярлыке раствора антифриза (присадки для удаления воды) перед
употреблением.

Неполадка и возможная причина

1. Недостаточная подача топлива к инжектору

1)  Не работает топливный насос.

Дефект контакта клемм.

Проблема частей электромагнитной или электронной
цепей.

2)  Снижение функциональности топливного насоса.

3)  Пыль или вода в топливном фильтре.

4)  Засоренная или погнутая топливная трубка или шланг.

5)  Воздух в топливной системе.

6)  Засоренная или погнутая дыхательная труба или трубка.

7)  Повреждена диафрагма регулятора давления.

2. Утечка или выброс топлива

1)  Ослабление соединений топливопроводов.

2)  Треснувшая топливная трубка, шланг или топливный бак.

3)  Дефективная сварочная часть на топливном баке.

4)  Дефективная сливная обкладка топливного бака.

5)  Засоренная или погнутая дыхательная трубка или воздушная

трубка.

3. Запах бензина внутри салона

1)  Ослабление соединений дыхательной трубки, воздушной

трубки и заливного топливопровода.

2)  Дефективная обкладка стакана заливной горловины топлива.

3)  Треснутый сепаратор топлива.

4)  Нерабочий модулятор или цепь топливного насоса.

4. Неправильная индикация уровня топлива

1)  Неправильная работа датчика уровня топлива.

2)  Неправильная работа измерителя уровня топлива.

5. Шум

1)  Сильный рабочий шум или вибрация топливного насоса.

Действия по устранению

Осмотрите соединения, особенно заземление, и прочно
затяните их.

Замените топливный насос.

Замените топливный насос.

Замените топливный фильтр, почистите или замените
топливный бак.

Почистите, исправьте или замените топливные трубки или
шланги.

Осмотрите или заново затяните каждое соединение.

Почистите, исправьте или замените дыхательную трубу
или трубку.

Замените.

Заново затяните.

Замените.

Замените.

Замените.

Очистить, исправить или заменить дыхательную трубку
или воздушную трубу

Заново затяните.

Исправить или заменить обкладку.

Заменить сепаратор.

Заменить.

Заменить.

Заменить.

Заменить.

1.  Общее описание  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

2.  Передний каталитический преобразователь  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

3.  Задний каталитический преобразователь  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

4.  Прекаталитический преобразователь  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

5.  Противогазная коробка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

6.  Соленоидный клапан управления продувкой  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

7.  Двусторонний клапан  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

КОНТРОЛЬ ВЫХЛОПА (ВСПОМ.
УСТРОЙСТВА КОНТРОЛЯ ВЫХЛОПА)

EC(H4DOTC)

Стр.

ОБЩЕЕ ОПИСАНИЕ

EC(H4DOTC)-2

КОНТРОЛЬ ВЫХЛОПА (ВСПОМ. УСТРОЙСТВА КОНТРОЛЯ ВЫХЛОПА)

1. Общее описание

A: ОСТОРОЖНО

• Одевайте рабочую одежду при проведении технического
обслуживания, включая головной убор, защитные очки, и за-
щитную обувь.
• Удаляйте инородные материалы, включая грязь и коррозию
перед удалением, установкой или разборкой компонентов.
• Держите разобранные части в порядке, защищайте их от
пыли и грязи.
• Перед удалением, установкой или разборкой, обязательно
точно выясните суть неполадки. Избегайте ненужного удале-
ния, установки, разборки и замены.
• Следите за тем, чтобы не обжечь руки, поскольку все части
автомобиля нагреваются в ходе работы.
• Обязательно затягивайте фиксаторы, включая болты и гай-
ки с указанным усилием.
• Размещайте домкраты или стояки безопасности под соот-
ветствующими местами.
• Перед отсоединением электрических коннекторов датчи-
ков и узлов, обязательно отсоедините кабель заземления от
аккумулятора.
