СОЛЕНОИДНЫЙ КЛАПАН УПРАВЛЕНИЯ ПРОДУВКОЙ

EC(H4DOTC)-7

КОНТРОЛЬ ВЫХЛОПА (ВСПОМ. УСТРОЙСТВА КОНТРОЛЯ ВЫХЛОПА)

6. Соленоидный клапан

управления продувкой

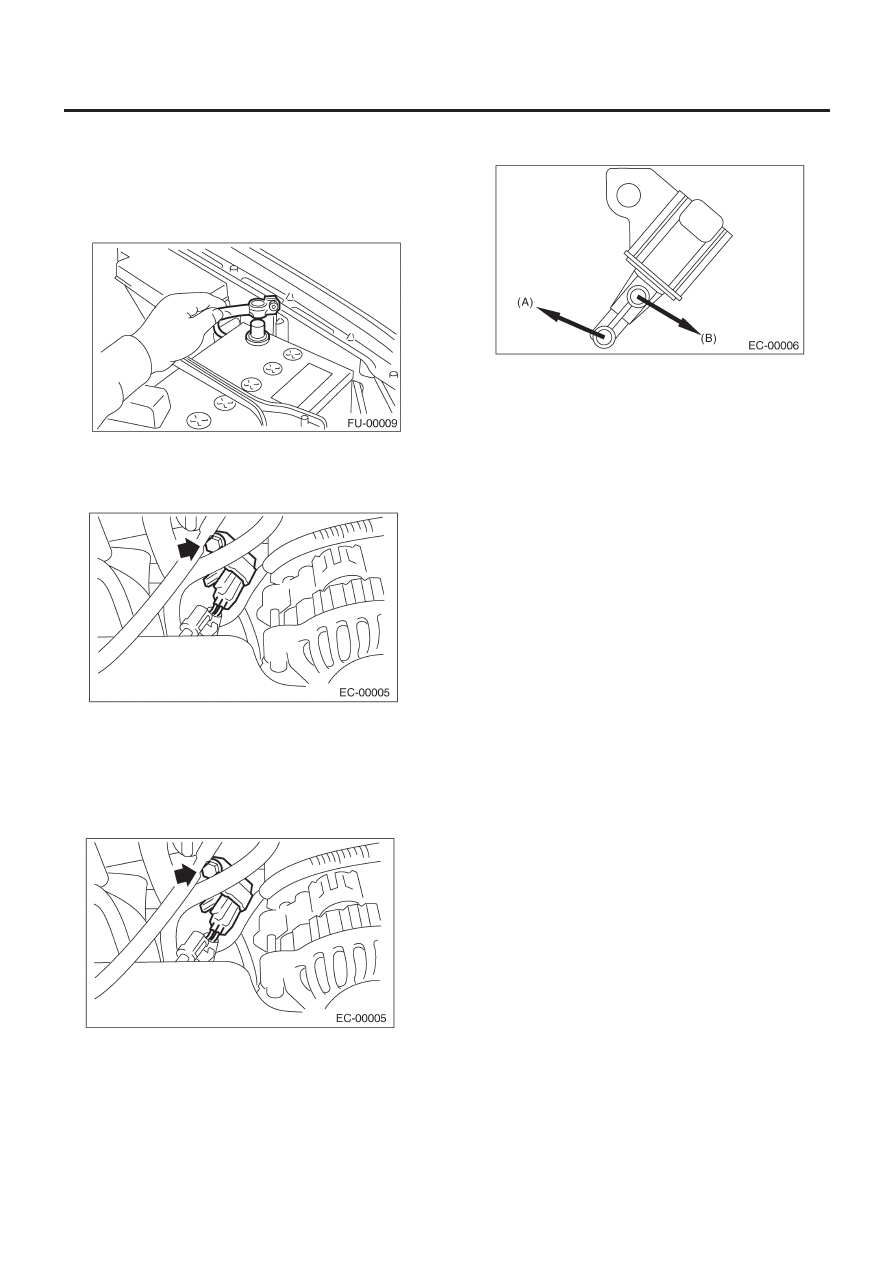

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

2) Отсоедините коннектор и шланги от соленоидного клапана
управления продувкой.
3) Снимитте болт, крепящий соленоидный клапан управления
продувкой на впускном коллекторе.

B:  УСТАНОВКА

Установите в обратном порядке.

Момент затяжки:

19 Н-м (1.9 кгс-м, 13.7ft-lb)

ПРИМЕЧАНИЕ:
Подсоедините шланги испарения как указано на рисунке.

(A)  К впускному коллектору
(B)  К клапану продувки (кроме австралийской модели)

К топливной трубке (австралийская модель)

C: ОСМОТР

Убедитесь в том, что шланги не имеют трещин и не разболтались.

ДВУСТОРОННИЙ КЛАПАН

EC(H4DOTC)-8

КОНТРОЛЬ ВЫХЛОПА (ВСПОМ. УСТРОЙСТВА КОНТРОЛЯ ВЫХЛОПА)

7. Двусторонний клапан

A:  ДЕМОНТАЖ

1) Поднимите автомобиль.
2) Отсоедините противогазную коробку от корпуса. <См.
EC(H4DOTC)-6, ДЕМОНТАЖ, Противогазная коробка.>

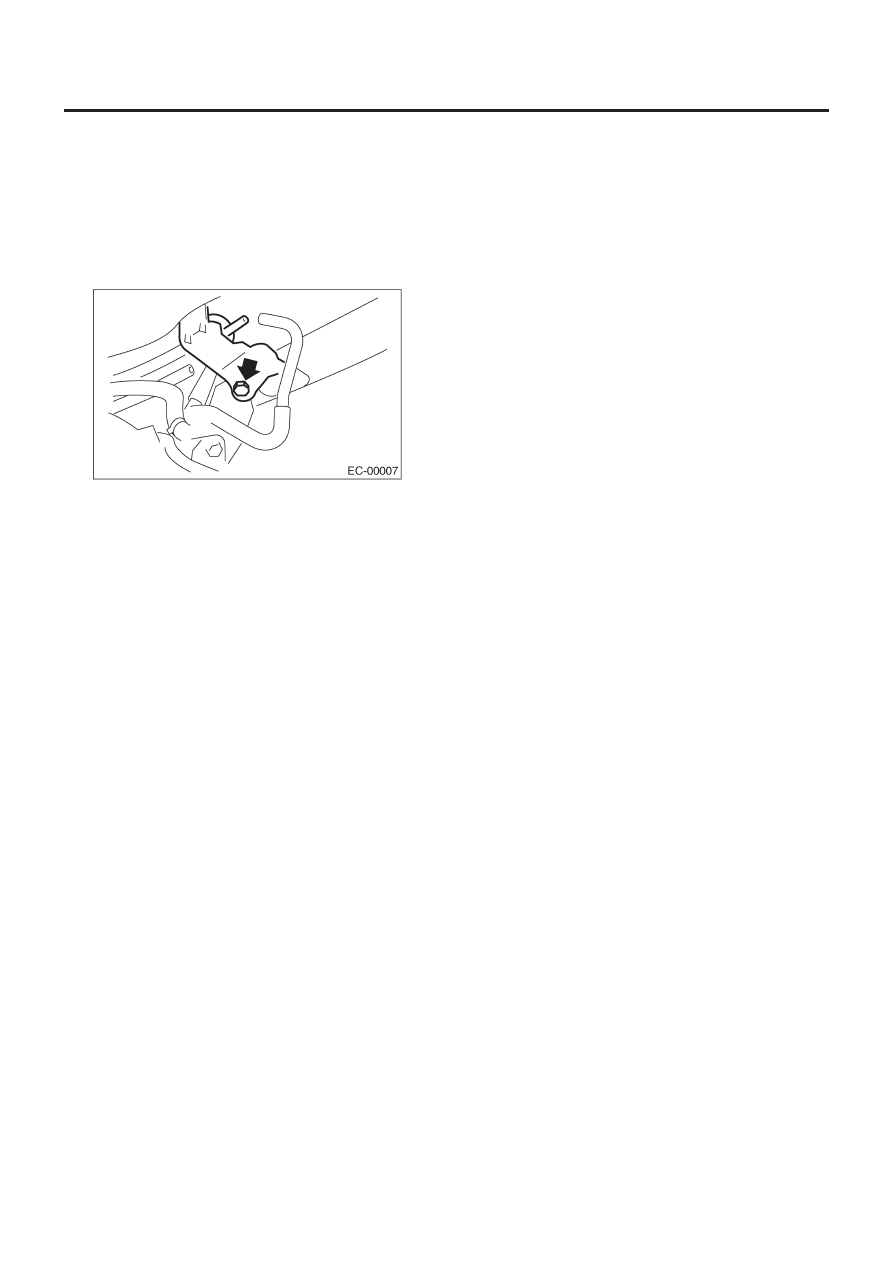

3) Снимите двусторонний клапан с рамкой с корпуса как одно
целое.

4) Снимите двусторонний клапан с рамки.

B:  УСТАНОВКА

Установите в обратном порядке.

C: ОСМОТР

Убедитесь в том, что шланги не имеют трещин и не разболтались.

1.  Общее описание  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

2.  Воздушный фильтр  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

3.  Патрубок забора воздуха  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

4.  Впускной патрубок  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

5.  Интеркулер . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

6.  Турбокомпрессор  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

7.  Воздушный обводной клапан  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

8.  Камера резонатора  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

ВПУСК (ВСАСЫВАНИЕ)

IN(H4DOTC)

Стр.

ОБЩЕЕ ОПИСАНИЕ

IN(H4DOTC)-2

ВПУСК (ВСАСЫВАНИЕ)

1. Общее описание

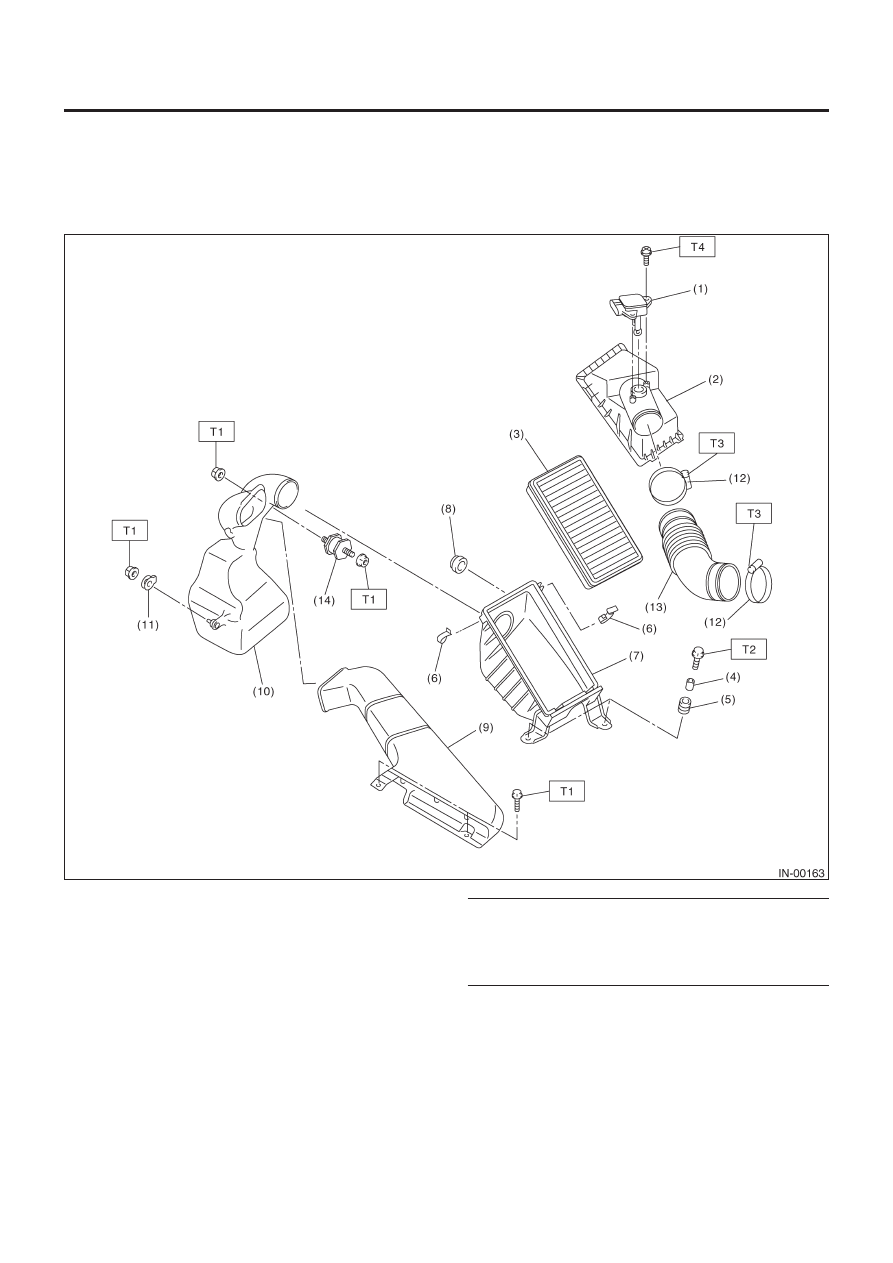

A: КОМПОНЕНТ

1. ВОЗДУШНЫЙ ФИЛЬТР

(1)  Датчик массового расхода воздуха и температуры впу-

скаемого воздуха

(2)  Верхняя крышка воздушного фильтра
(3) Воздушный

фильтр

(4) Расширитель
(5) Втулка
(6) Зажим
(7)  Нижний корпус воздушного фильтра
(8)

Резиновая подушка

(9)

Патрубок забора воздуха

(10) Уст-во камеры резонатора
(11) Резиновая подушка
(12) Зажим
(13) Чехол забора воздуха
(14) Подушка

Момент затяжки: Н-м (кгс-м, ft-lb)

T1:

7.5 (0.76,5.5)

T2:

33 (3.4,24.6)

T3:

2.5 (0.25, 1.8)

T4:

1.7 (0.17,1.2)
