КАМЕРА РЕЗОНАТОРА

IN(H4DOTC)-15

ВПУСК (ВСАСЫВАНИЕ)

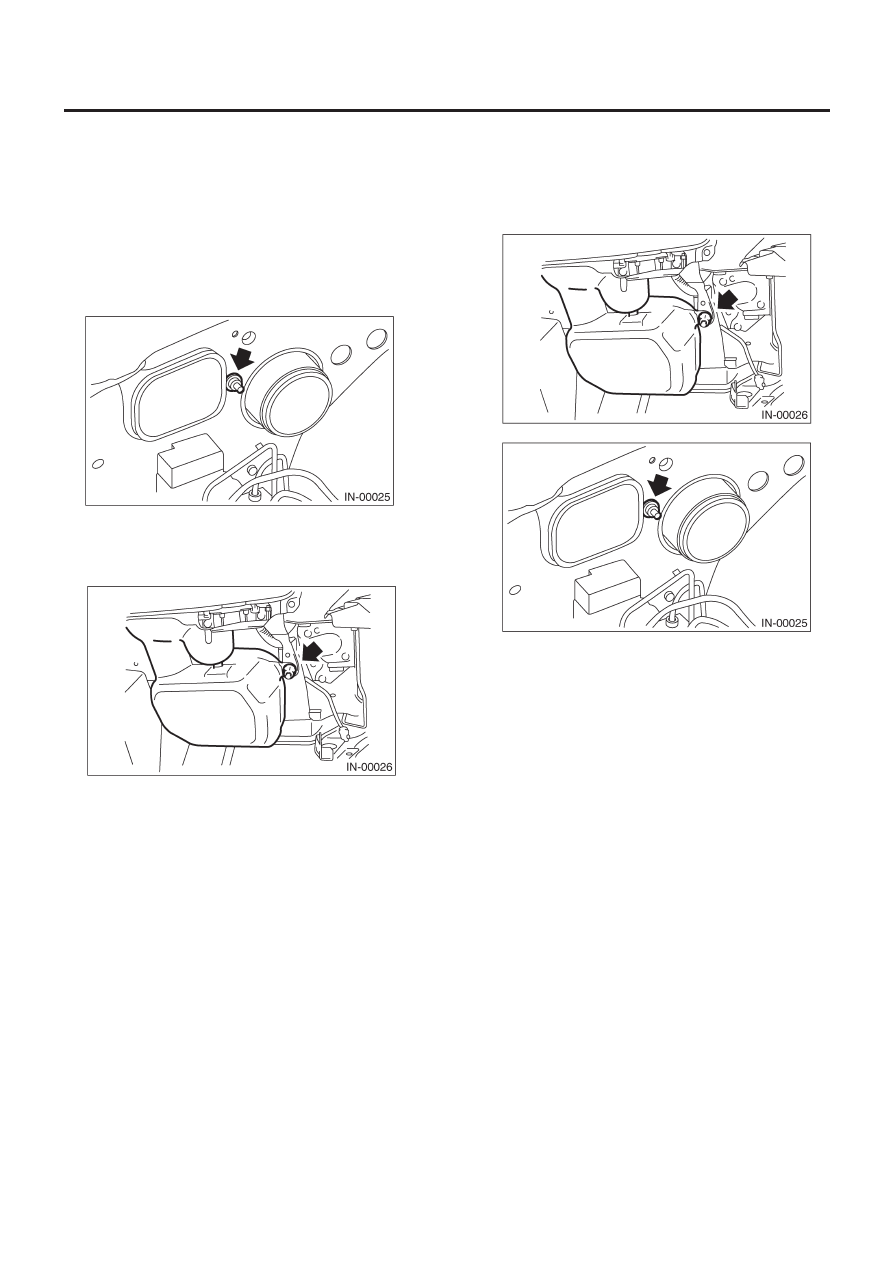

8. Камера резонатора

A:  ДЕМОНТАЖ

1) Установите автомобиль на подъемник.
2) Снимите патрубок забора воздуха. <См. IN(H4DOTC)-8,
ДЕМОНТАЖ, Патрубок забора воздуха.>
3) Снимите нижний корпус воздушного фильтра. <См.
IN(H4DOTC)-7, ДЕМОНТАЖ, Воздушный фильтр.>
4) Снимите крепежный болт камеры резонатора с правой
стороны отсека двигателя.

5) Снимите передний правый фартук и поднимите автомобиль.
6) Снимите передний правый щит от грязи.
7) Снимите камеру резонатора с внутренней части переднего
крыла.

B:  УСТАНОВКА

Установите в обратном порядке.

Момент затяжки:

7.5 Н-м (0.76 кгс-м, 5.5 ft-lb)

C: ОСМОТР

Осмотрите на предмет обнаружения трещин
и ослабленных соединений. Убедитесь в том, что в камере
резонатора нет никаких посторонних частиц.

1.  Общее описание  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

2.  Компрессия  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34

3.  Холостой ход  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35

4.  Время зажигания  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36

5.  Вакуум впускного коллектора  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37

6.  Давление моторного масла  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38

7.  Давление топлива  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39

8.  Зазор клапанов  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40

9.  Устройство двигателя  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44

10.  Крепление двигателя  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .52

11.  Подготовка к капитальному ремонту  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53

12.  Клиновидный ремень  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54

13.  Шкив коленвала  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .56

14.  Крышка зубчатого ремня  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .57

15.  Зубчатый ремень  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .58

16.  Колесо распредвала  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .66

17.  Колесо коленвала  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .68

18.  Распредвал . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .69

19.  Головка цилиндра  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .78

20.  Блок цилиндров  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .85

21.  Впускной и выпускной клапан  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .105

22.  Поршень  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .106

23.  Соединительный шток  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .107

24.  Коленвал . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .108

25.  Общие неполадки двигателя  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .109

26.  Шум двигателя . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .114

МЕХАНИКА

ME(H4DOTC)

Стр.

ОБЩЕЕ ОПИСАНИЕ

ME(H4DOTC)-2

МЕХАНИКА

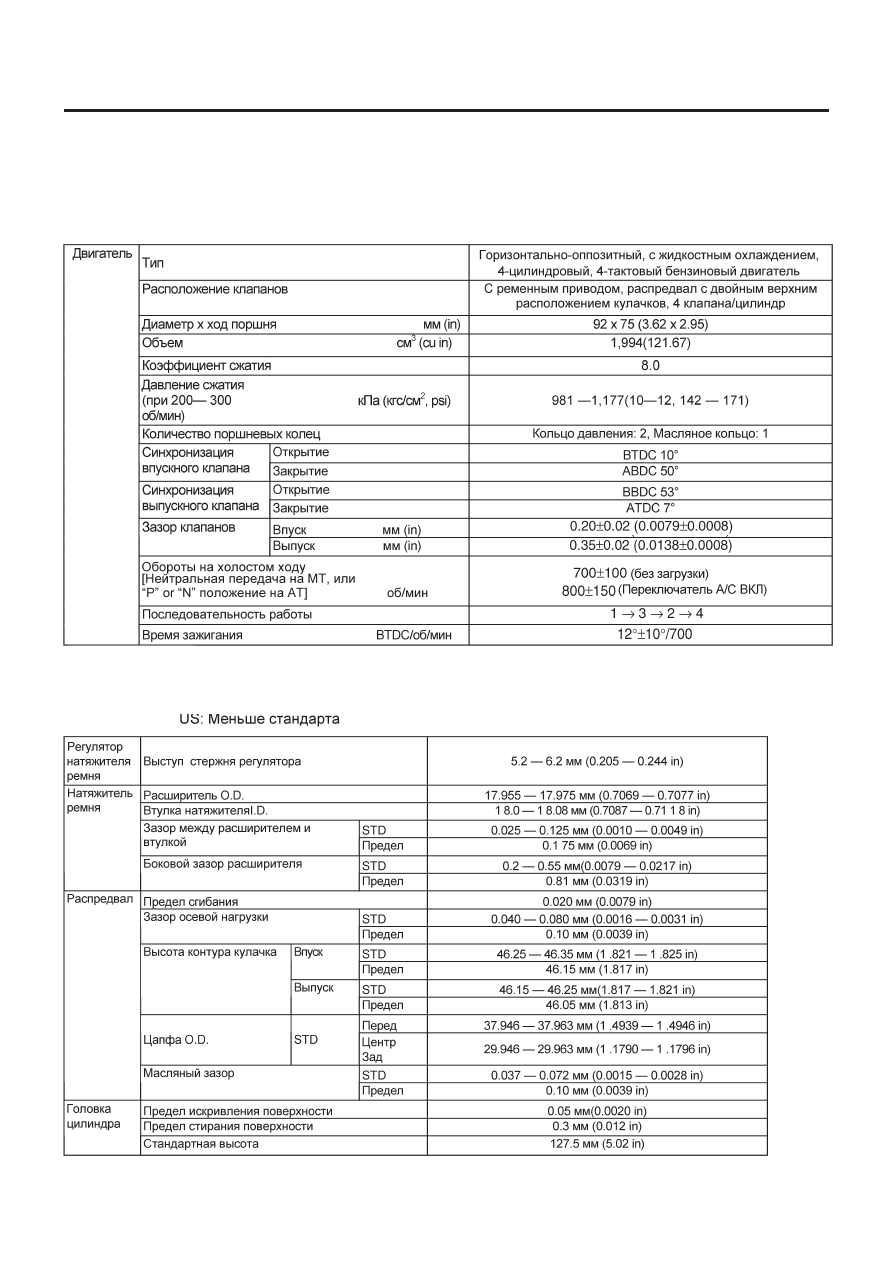

1. Общее описание

A: СПЕЦИФИКАЦИИ

1.  МОДЕЛЬ DOHC ТУРБО (КРОМЕ МОДЕЛИ STi И АВСТРАЛИЙСКОЙ МОДЕЛИ)

ПРИМЕЧАНИЕ:
STD: Стандарт       I.D.: Внутр. диаметр    O.D.: Внешн. диаметр      OS: Больше стандарта       US: Меньше стандарта
