ОБЩЕЕ ОПИСАНИЕ

ME(H4DOTC)-19

МЕХАНИКА

• МОДЕЛЬ STi И АВСТРАЛИЙСКАЯ МОДЕЛЬ

ОБЩЕЕ ОПИСАНИЕ

ME(H4DOTC)-20

МЕХАНИКА

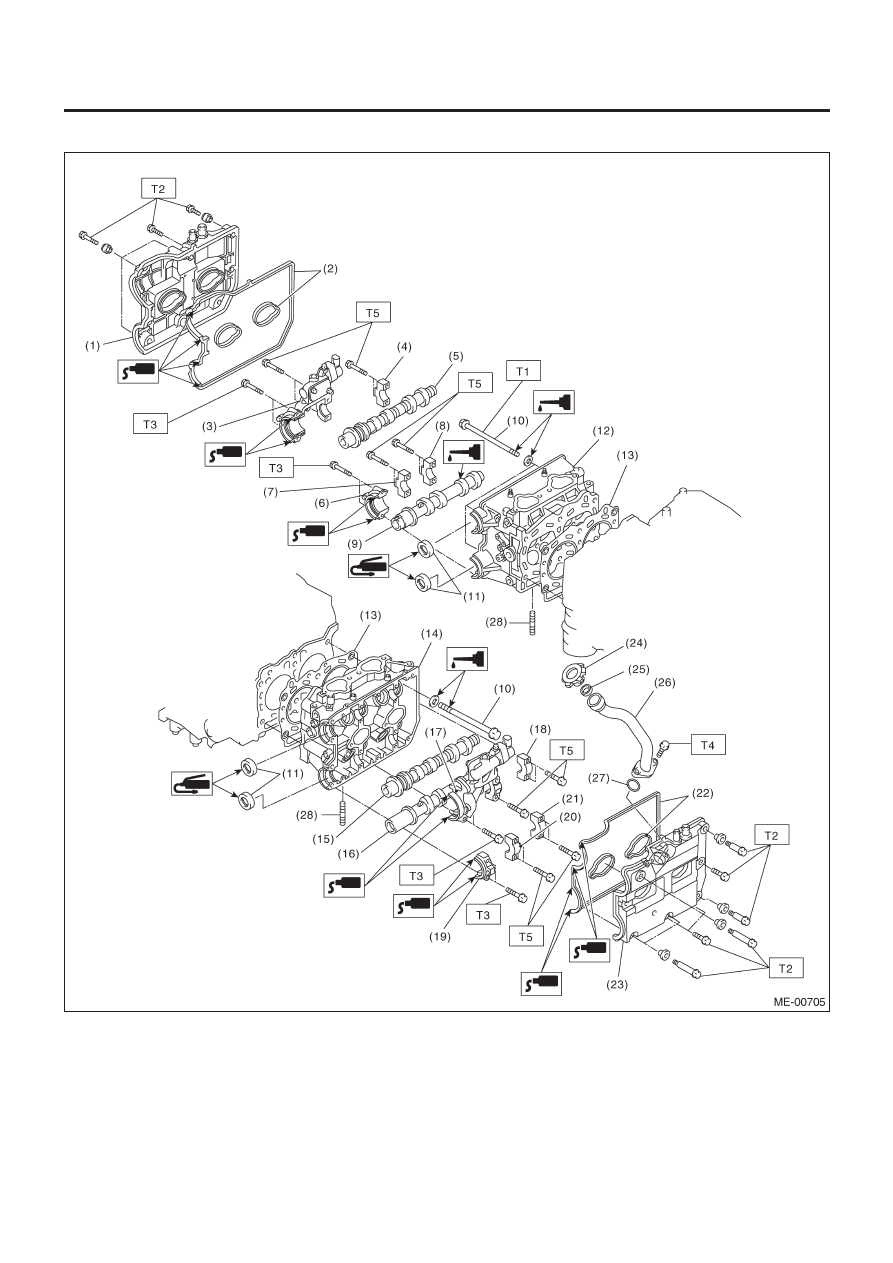

(1)  Крышка коромысла (RH)
(2)  Прокладка крышки коромысла (RH)
(3)  Солен клапан управления воздушным потоком (RH)
(4)  Впускная крышка распредвала (RH)
(5)  Впускной распредвал (RH)
(6)  Выпускная крышка распредвала (Перед. RH)
(7)  Выпускная крышка распредвала (Центр. RH)
(8)  Выпускная крышка распредвала (Задн. RH)
(9)  Выпускной распредвал (RH)
(10)  Болт головки цилиндра
(11) Сальник
(12)  Головка цилиндра (RH)
(13)  Прокладка головки цилиндра
(14)  Головка цилиндра (LH)
(15)  Впускной распредвал (LH)
(16)  Выпускной распредвал (LH)
(17)  Солен клапан управления воздушным потоком (LH)
(18)  Впускная крышка распредвала (LH)
(19)  Выпускная крышка распредвала (Перед. LH)
(20)  Выпускная крышка распредвала (Центр. LH)
(21)  Выпускная крышка распредвала (Задн. LH)
(22)  Прокладка крышки коромысла (LH)
(23)  Крышка коромысла (LH)
(24)  Крышка заливки масла
(25) Прокладка
(26)  Патрубок заливки масла
(27) Кольцевой уплотнитель
(28) Резьбовая шпилька

Момент затяжки: Н-м (кгс-м, ft-lb)

T1:

<См. ME(H4DOTC)-78, УСТАНОВКА,
ГОЛОВКА ЦИЛИНДРА.>

Т2:

5 (0.5,3.6)

Т3:

10 (1.0,7)

Т4:

6.4 (0.65,4.7)

Т5:

20 (2.0, 14.5)

ОБЩЕЕ ОПИСАНИЕ

ME(H4DOTC)-21

МЕХАНИКА

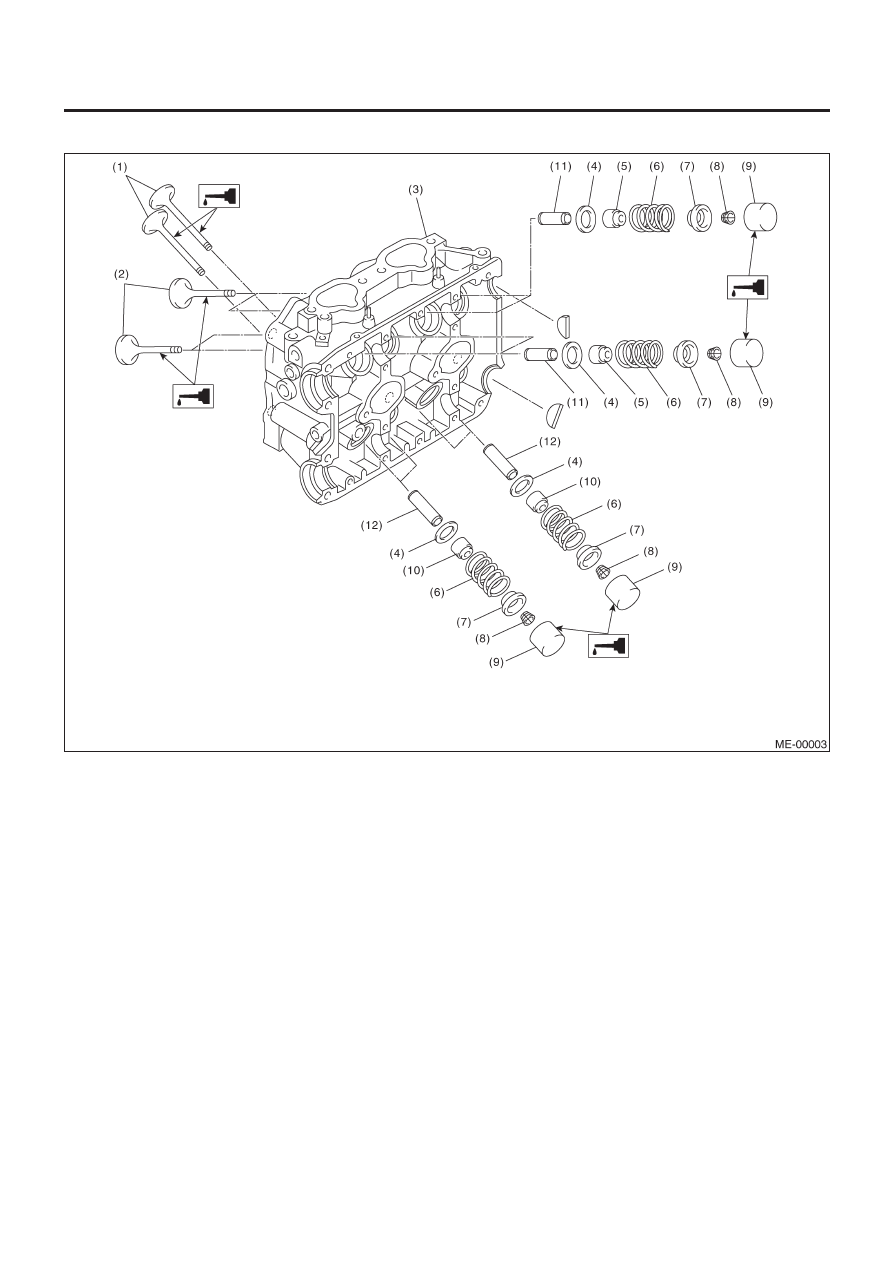

3. ГОЛОВКА ЦИЛИНДРА И КЛАПАН

(1) Выпускной клапан
(2) Впускной клапан
(3) Головка цилиндра
(4) Гнездо пружины клапана
(5) Сальник впускного клапана
(6) Пружина клапана
(7) Фиксатор
(8) Ключ фиксатора
(9) Подъемник клапана
(10) Сальник выпускного клапана
(11) Направляющая впускного клапана
(12) Направляющая выпускного клапана

ОБЩЕЕ ОПИСАНИЕ

ME(H4DOTC)-22

МЕХАНИКА

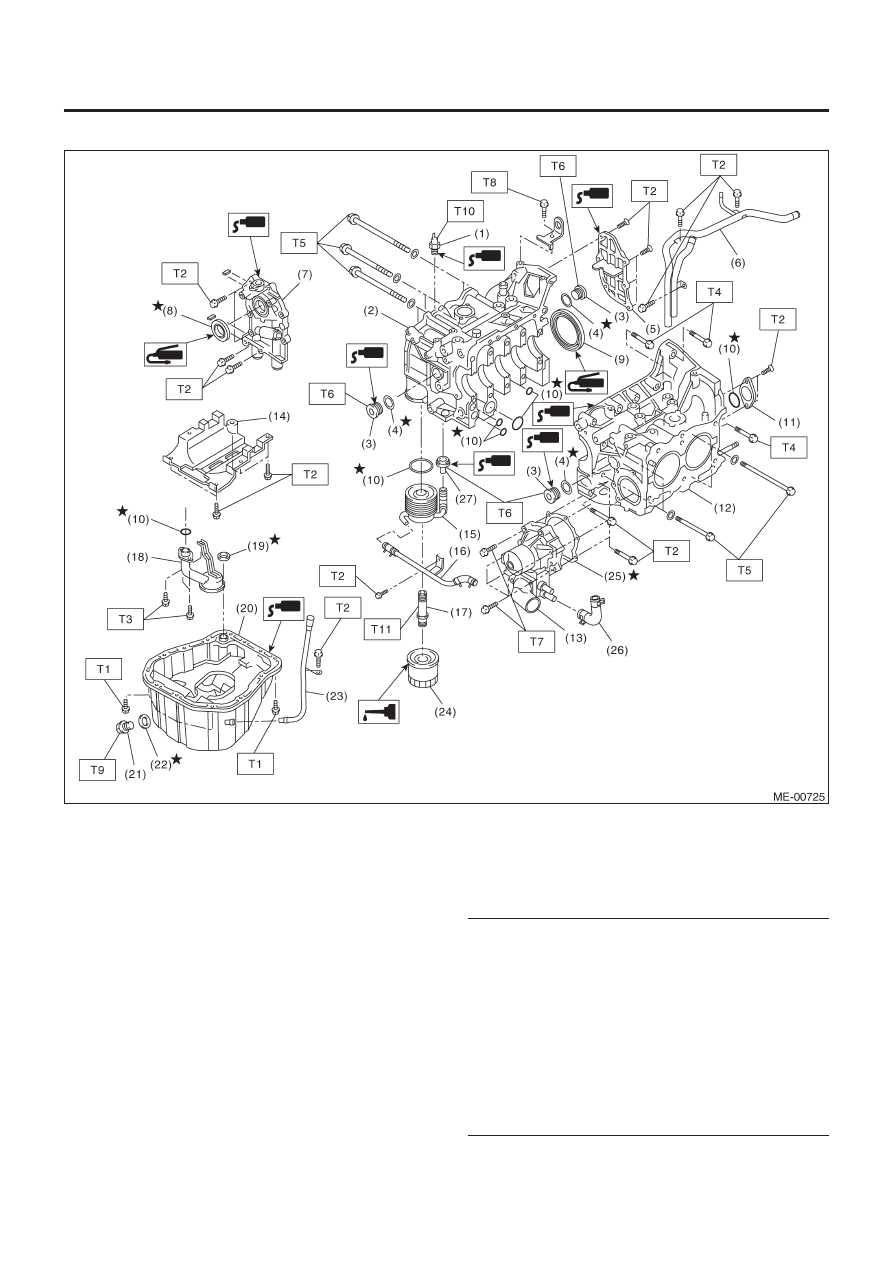

4. БЛОК ЦИЛИНДРА

(1)  Переключатель давления масла
(2)  Блок цилиндра (RH)
(3)  Заглушка сервисного отверстия
(4) Прокладка
(5)  Крышка масляного сепаратора
(6)  Обводная водяная трубка
(7) Масляный

насос

(8) Передний

сальник

(9) Задний

сальник

(10) Кольцевой уплотнитель
(11)  Крышка сервисного отверстия
(12)  Блок цилиндра (LH)
(13) Водяной насос
(14) Пластина отражателя
(15) Масляный охладитель
(16)  Обводная водяная трубка
(17) Коннектор
(18) Масляная сетка
(19) Прокладка
(20) Поддон картера
(21) Сливная заглушка

(22) Металлическая прокладка
(23)  Направляющая измерителя уровня масла
(24) Масляный фильтр
(25) Прокладка
(26)  Шланг водяного насоса
(27) Заглушка

Момент затяжки: Н-м (кгс-м, ft-lb)

T1:

5(0.5,3.6)

T2:

6.4(0.65,4.7)

T3:

10 (1.0, 7.2)

T4:

25(2.5, 18.1)

T5:

<См. ME(H4DOTC)-89, УСТАНОВКА,
БЛОК ЦИЛИНДРА.>

T6:

69 (7.0, 50.6)

T7:

Первый  12 (1.2, 8.7)
Второй 12 (1.2, 8.7)

T8: 16(1.6,

11.6)

T9:

44 (4.5, 33)

T10:

25(2.5, 18.1)

T11:

54 (5.5, 40)
