Subaru Impreza: двигатель H4DOTC. Руководство - часть 9





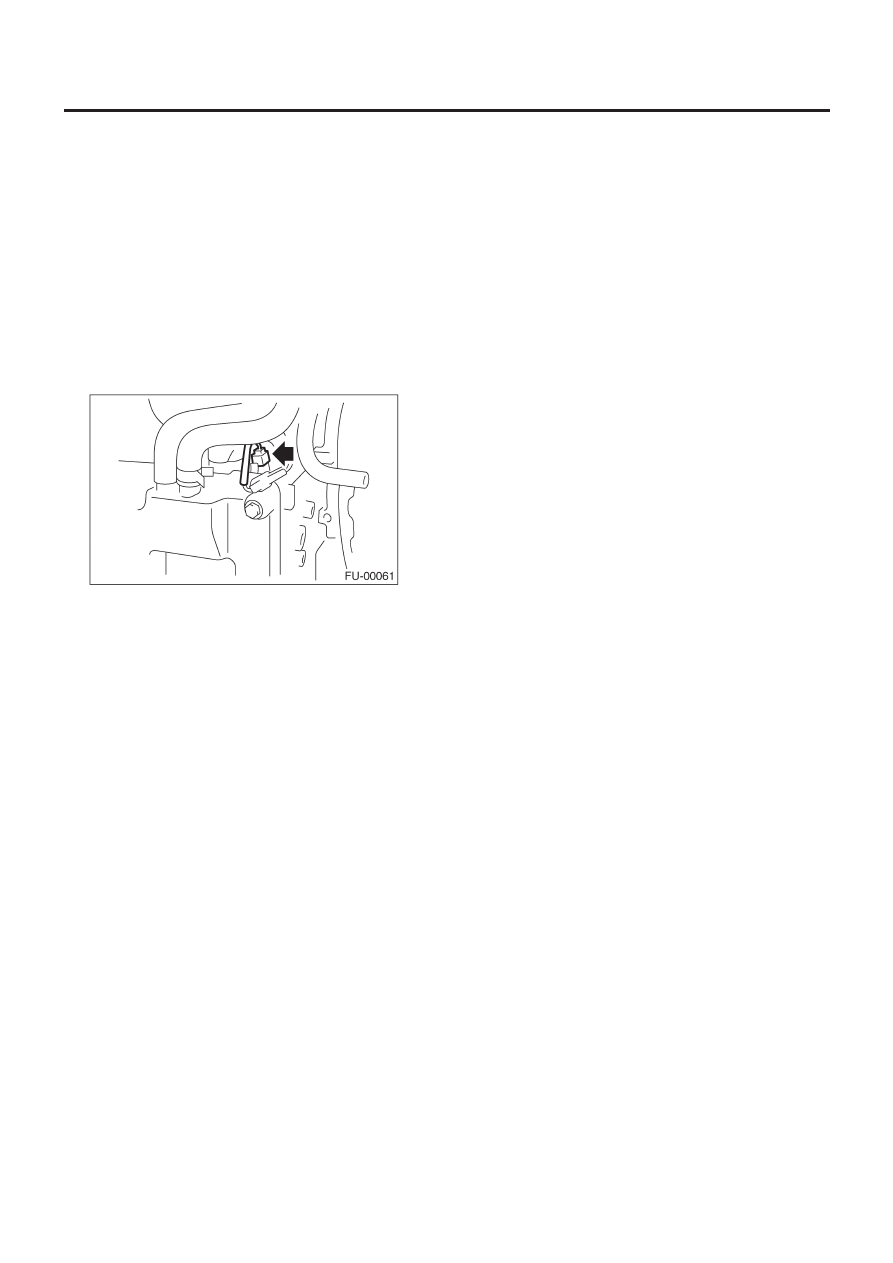

ДАТЧИК AVCS ПОЛОЖЕНИЯ РАСПРЕДВАЛА

FU(H4DOTS)-31

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

7. Датчик AVCS положения распредвала

A:  ДЕМОНТАЖ

ПРИМЕЧАНИЕ:
Данный компонент установлен на модель STi и на австралий-
скую модель.

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите интеркулер. <См. IN(H4DOTC)-10, ДЕМОНТАЖ,
Интеркулер.>
3) Снимите впускной коллектор. <См.FU(H4DOTC)-14, ДЕ-
МОНТАЖ, Впускной коллектор.>
4) Отсоедините коннектор датчика AVCS положения рас-
предвала.
5) Снимите датчик AVCS положения распредвала.

B:  УСТАНОВКА

Установите в обратном порядке.

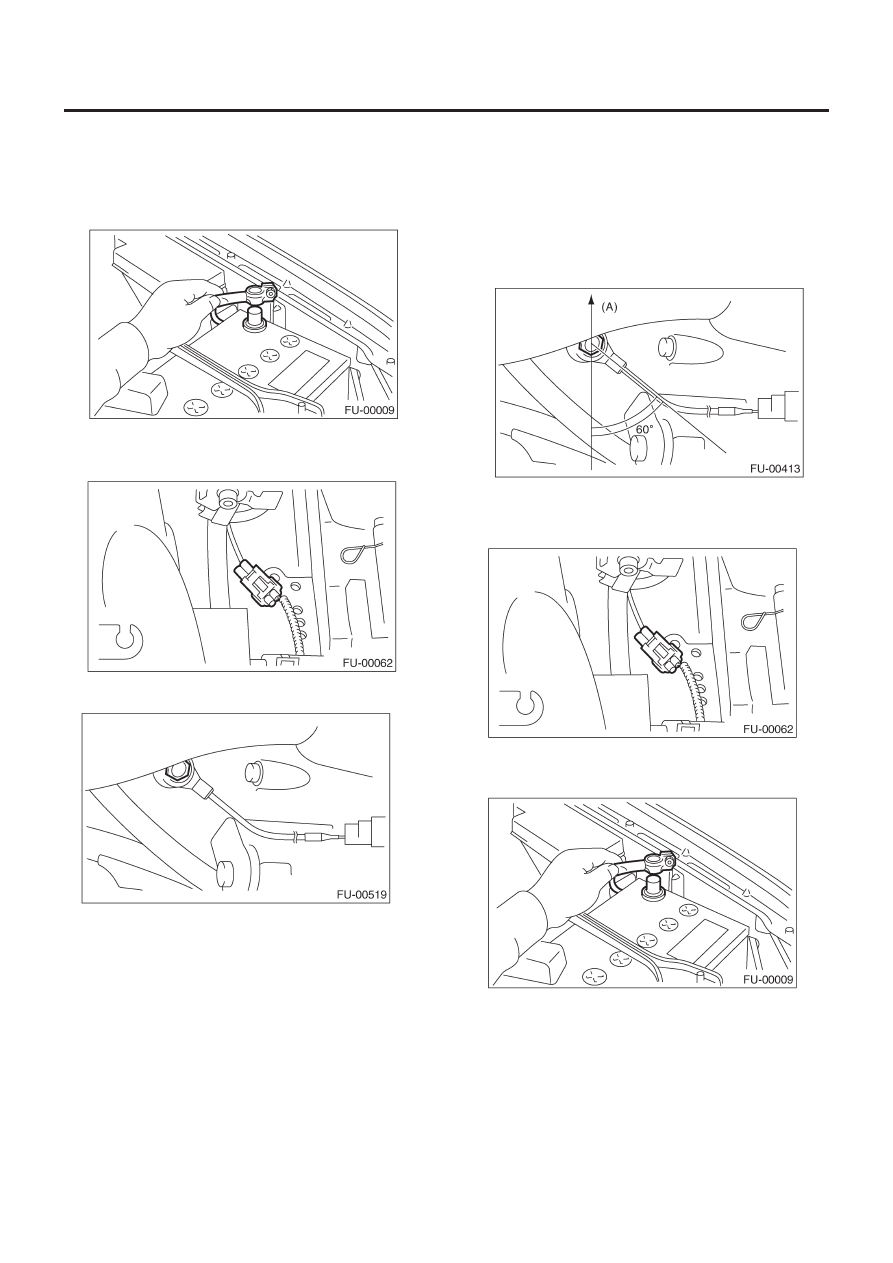

ДАТЧИК ДЕТОНАЦИИ

FU(H4DOTS)-32

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

8. Датчик детонации

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

2) Снимите интеркулер. <См. IN(H4DOTC)-10, ДЕМОНТАЖ,
Интеркулер.>
3) Отсоедините коннектор датчика детонации.

4) Снимите датчик детонации с блока цилиндров.

B:  УСТАНОВКА

1) Установите датчик детонации на блок цилиндров.

Момент затяжки:

24 Н-м (2.4 кгс-м, 17.4 ft-lb)

ПРИМЕЧАНИЕ:
Зона вытягивания шнура датчика детонации должна быть рас-
положена под углом 60

0

относительно задней части двигателя.

(A)

Передняя сторона

2) Подсоедините коннектор датчика детонации.

3) Установите интеркулер. <См. IN(H4DOTC)-10, УСТАНОВКА,
Интеркулер.>
4) Подсоедините кабель заземления к аккумулятору.

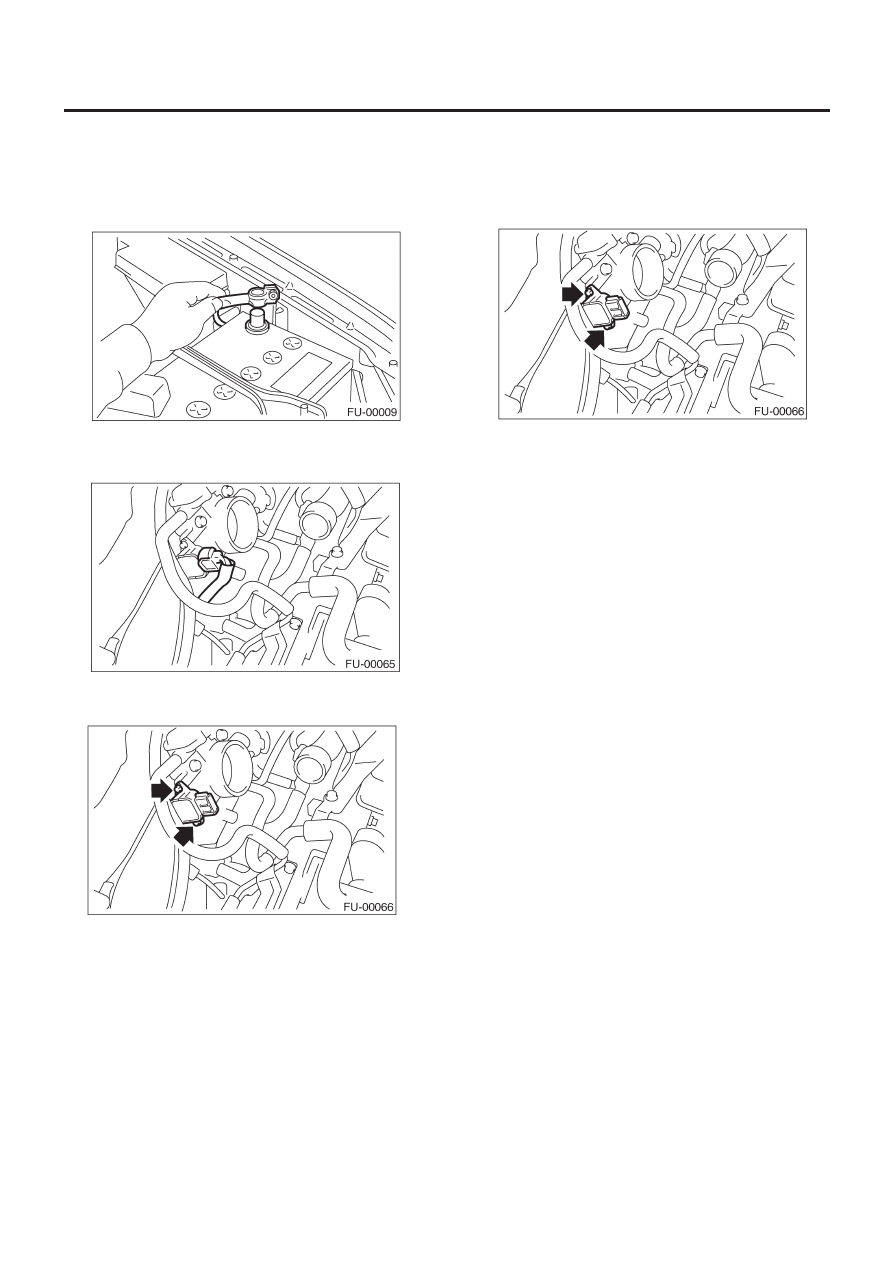

ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЯ

FU(H4DOTS)-33

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

9. Датчик положения дросселя

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

2) Снимите интеркулер. <См. IN(H4DOTC)-10, ДЕМОНТАЖ,
Интеркулер.>
3) Отсоедините конектор от датчика положения дросселя.

4) Снимите фиксирующие винты датчика положения дроссе-
ля, затем снимите сам датчик.

B:  УСТАНОВКА

Установите в обратном порядке.

Момент затяжки:

1.6 Н-м (0.16 кгс-м, 1.2 ft-lb)

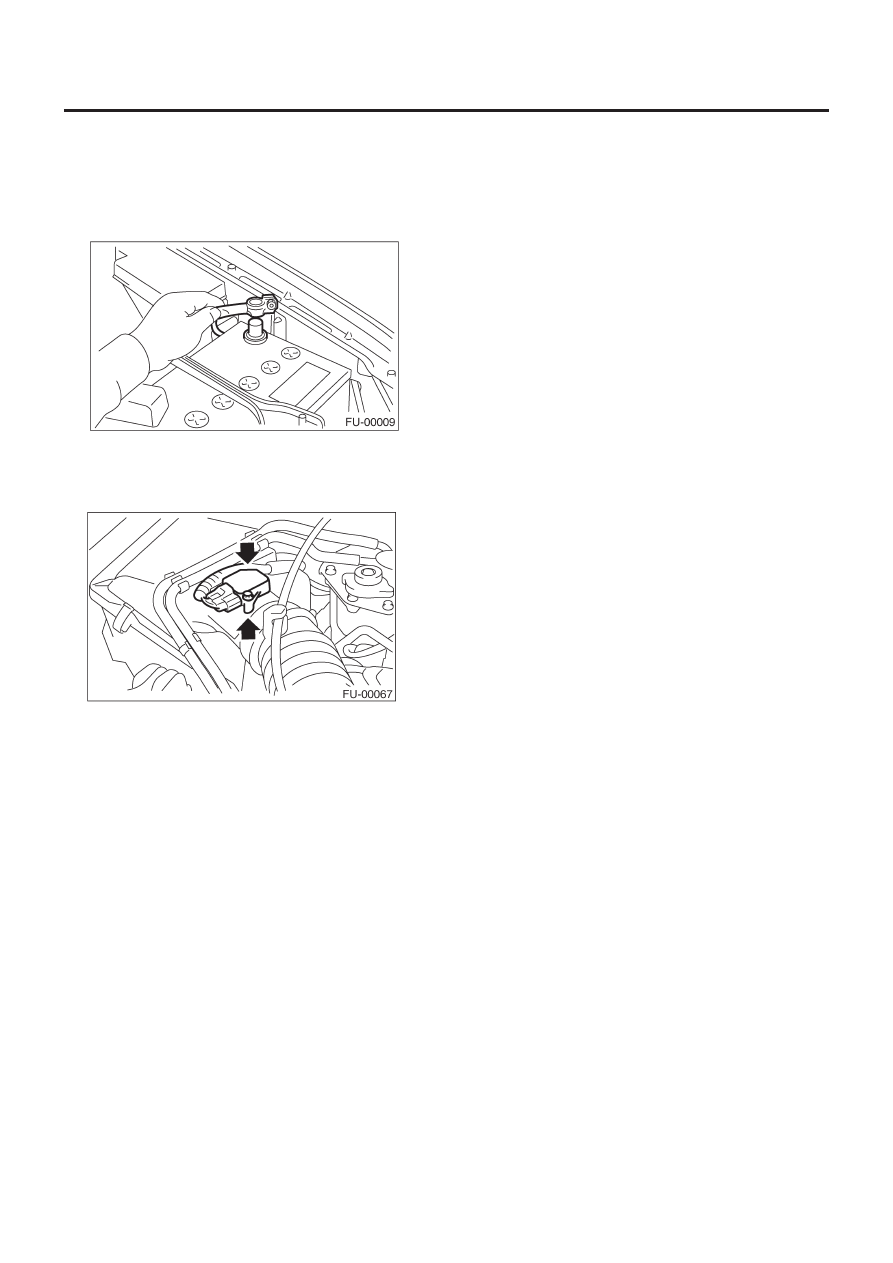

ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА И ТЕМПЕРАТУРЫ ВПУСКАЕМОГО ВОЗДУХА

FU(H4DOTS)-34

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

10. Датчик массового расхода воздуха

и температуры впускаемого воздуха

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

2) Отсоедините коннектор от датчика массового расхода воз-
духа и температуры впускаемого воздуха.
3) Снимите датчик массового расхода воздуха и температуры
впускаемого воздуха.

B:  УСТАНОВКА

Установите в обратном порядке.

Момент затяжки:

1.7 Н-м (0.17 кгс-м, 1.2 ft-lb)
