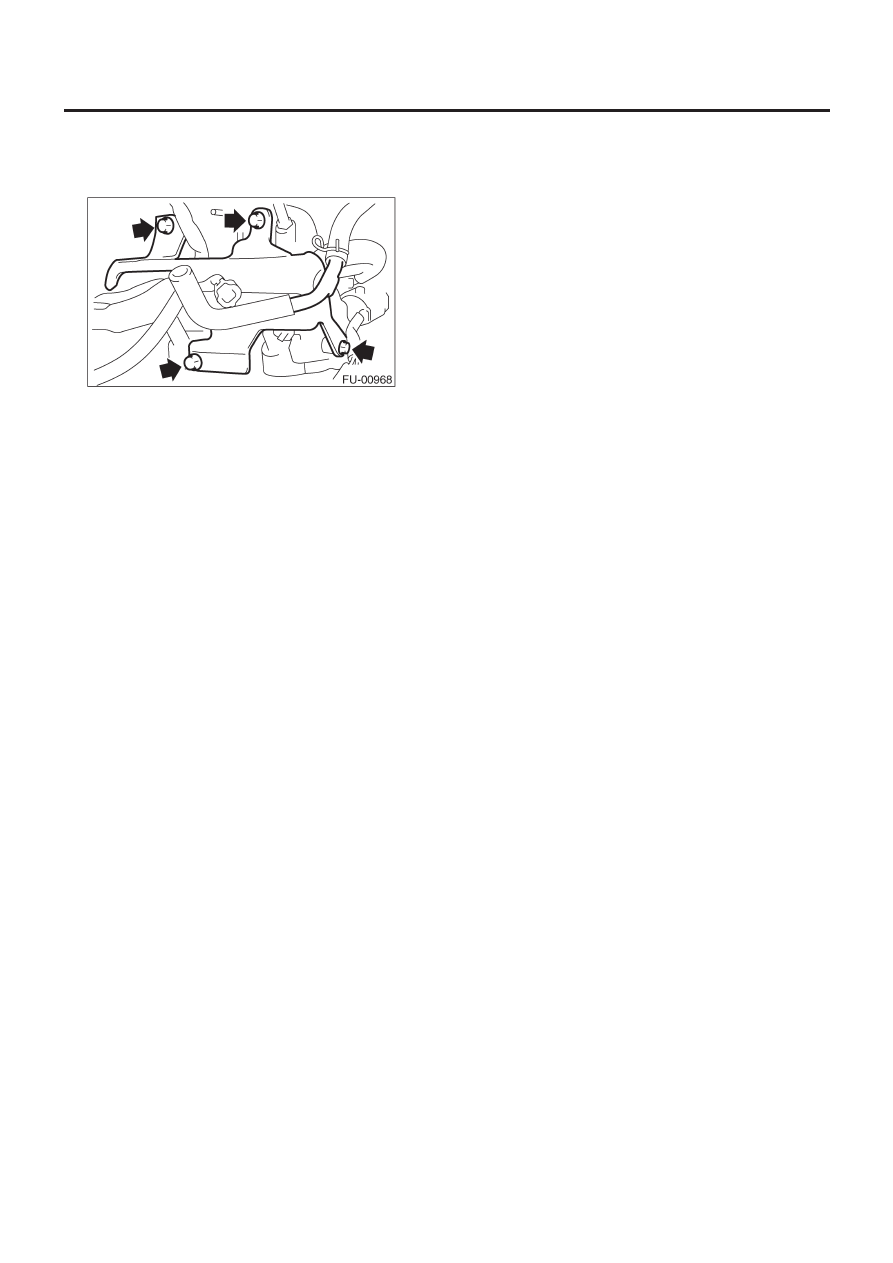

ВПУСКНОЙ КОЛЛЕКТОР

FU(H4DOTS)-27

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

24) Установите протектор топливный трубки LH.

Момент затяжки:

19 Н-м (1.9 кгс-м, 13.7 ft-lb)

E: ОСМОТР

Убедитесь в том, что топливопровод и топливные шланги не
имеют трещин, и что соединения надежно затянуты.

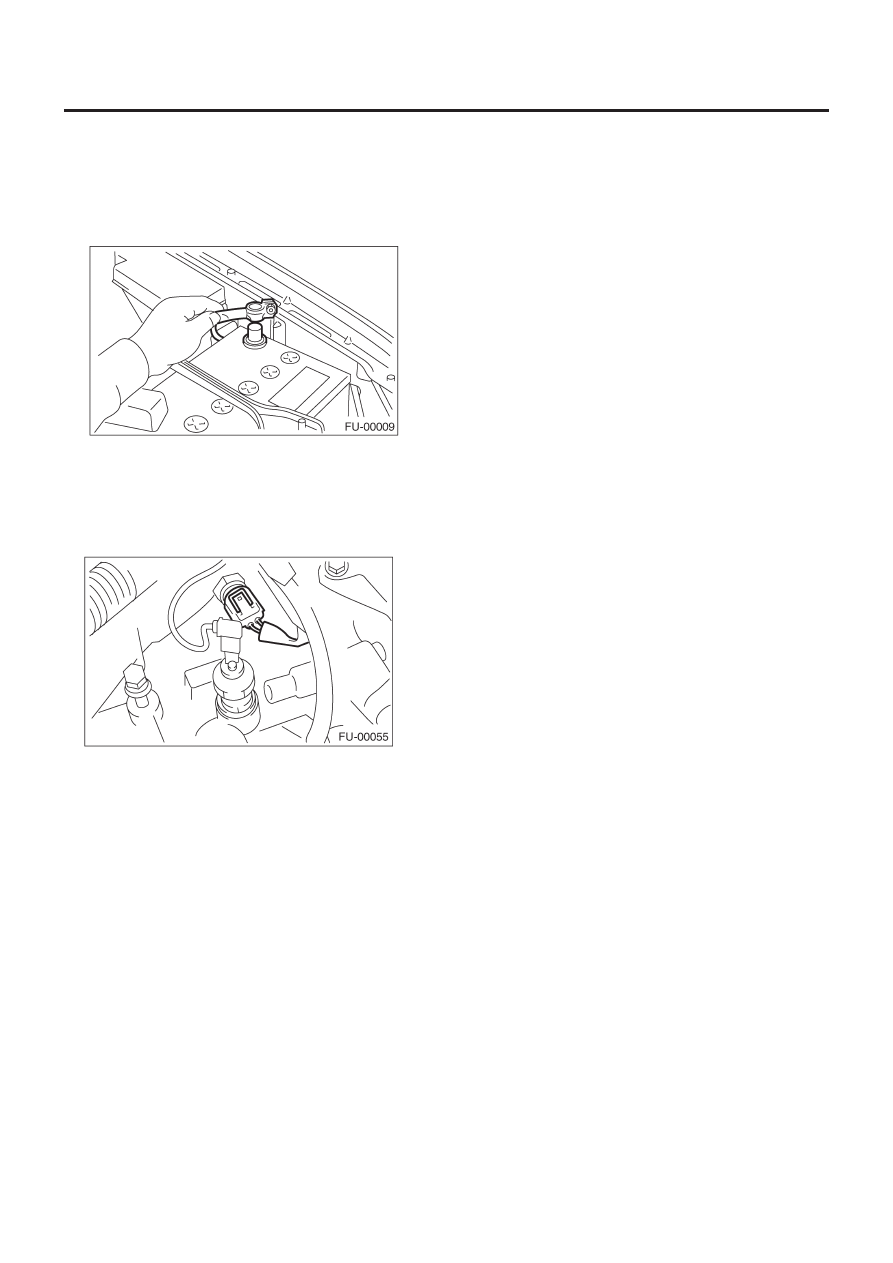

ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАДИТЕЛЯ ДВИГАТЕЛЯ

FU(H4DOTS)-28

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

4. Датчик температуры

охладителя двигателя

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

2) Снимите генератор. <См. SC(H4SO)-13, ДЕМОНТАЖ, Гене-
ратор
3) Слейте охладитель двигателя.     <См. CO(H4DOTC)-18,
СЛИВ ОХЛАДИТЕЛЯ ДВИГАТЕЛЯ, ЗАМЕНА, Охладитель дви-
гателя>
4) Отсоедините коннектор от датчика температуры охладите-
ля двигателя.

5) Снимите датчик температуры охладителя двигателя.

B:  УСТАНОВКА

Установите в порядке, обратном демонтажу.

Момент затяжки:

18 Н-м (1.8 кгс-м, 13.3 ft-lb)

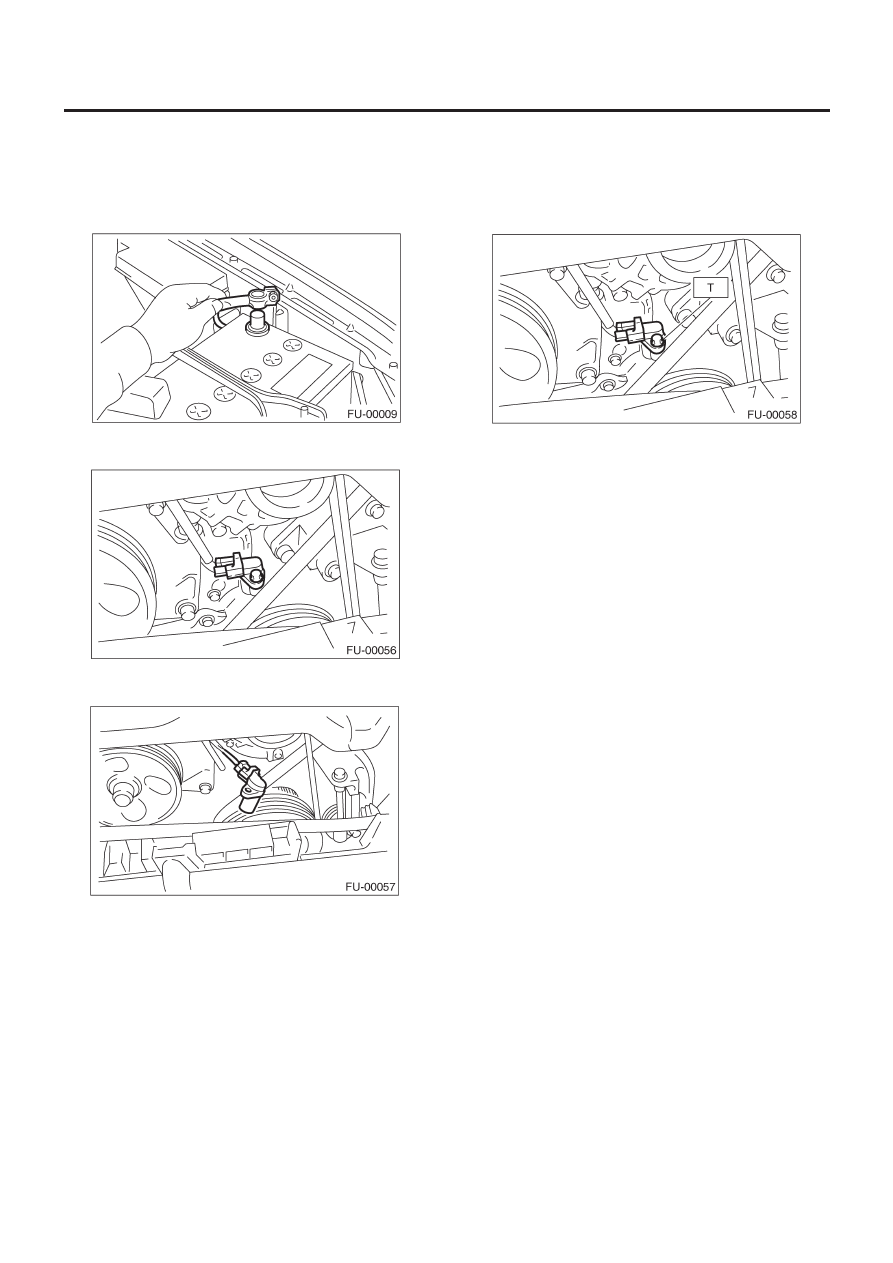

ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНВАЛА

FU(H4DOTS)-29

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

5. Датчик положения коленвала

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

2) Снимите болт, фиксирующий датчик положения коленвала
на блоке цилиндров.

3) Снимите датчик положения коленвала, затем отсоедините
коннектор от него.

B:  УСТАНОВКА

Установите в обратном порядке.

Момент затяжки:

T: 6.4 Н-м (0.65 кгс-м, 4.7ft-lb)

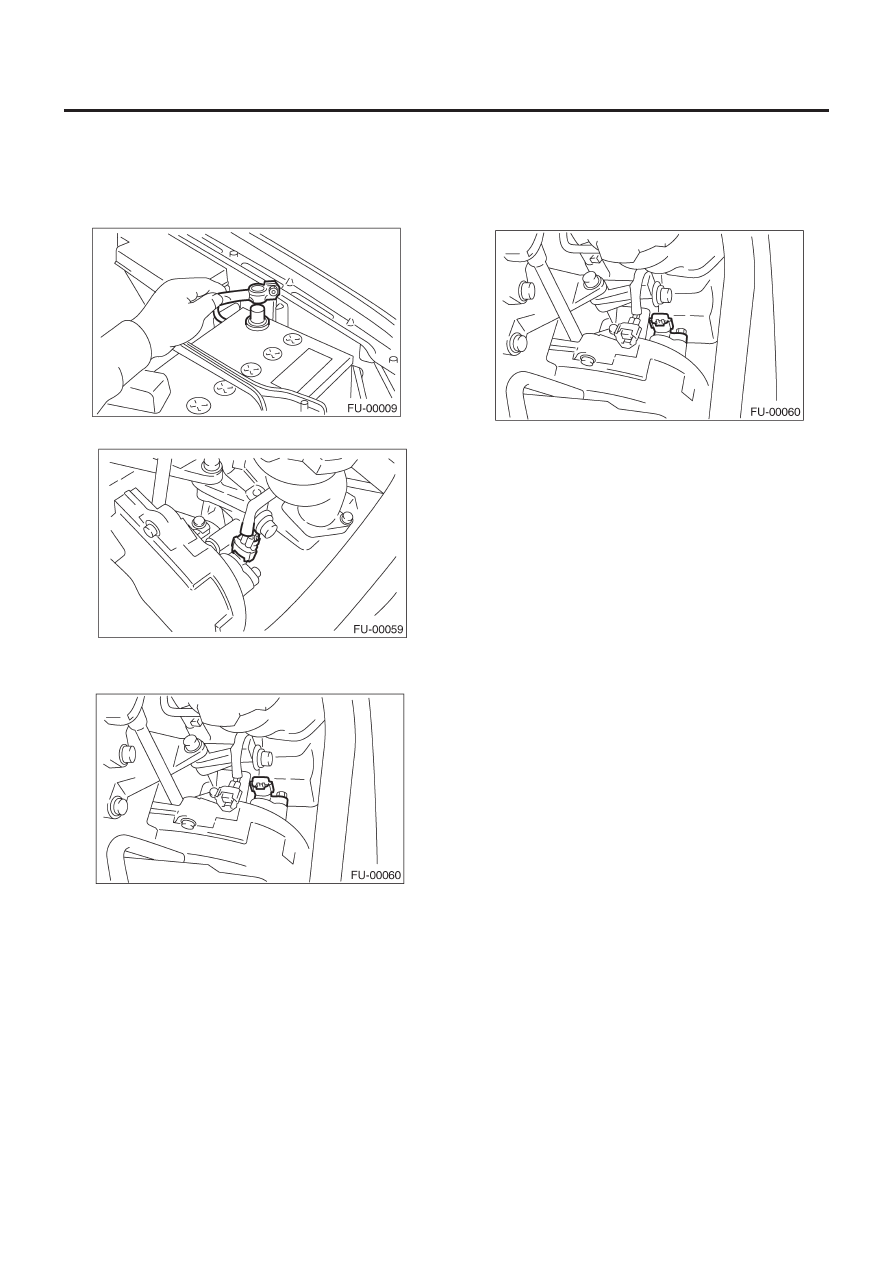

ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДВАЛА

FU(H4DOTS)-30

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

6. Датчик положения распредвала

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

2) Отсоедините коннектор от датчика положения распредвала.

3) Снимите датчик положения распредвала с суппорта рас-
предвала LH.

B:  УСТАНОВКА

Установите в обратном порядке.

Момент затяжки:

T: 6.4 Н-м (0.65 кгс-м, 4.7ft-lb)
