ОБЩЕЕ ОПИСАНИЕ

FU(H4DOTS)-3

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

B: КОМПОНЕНТ

1. ВПУСКНОЙ КОЛЛЕКТОР

ОБЩЕЕ ОПИСАНИЕ

FU(H4DOTS)-4

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

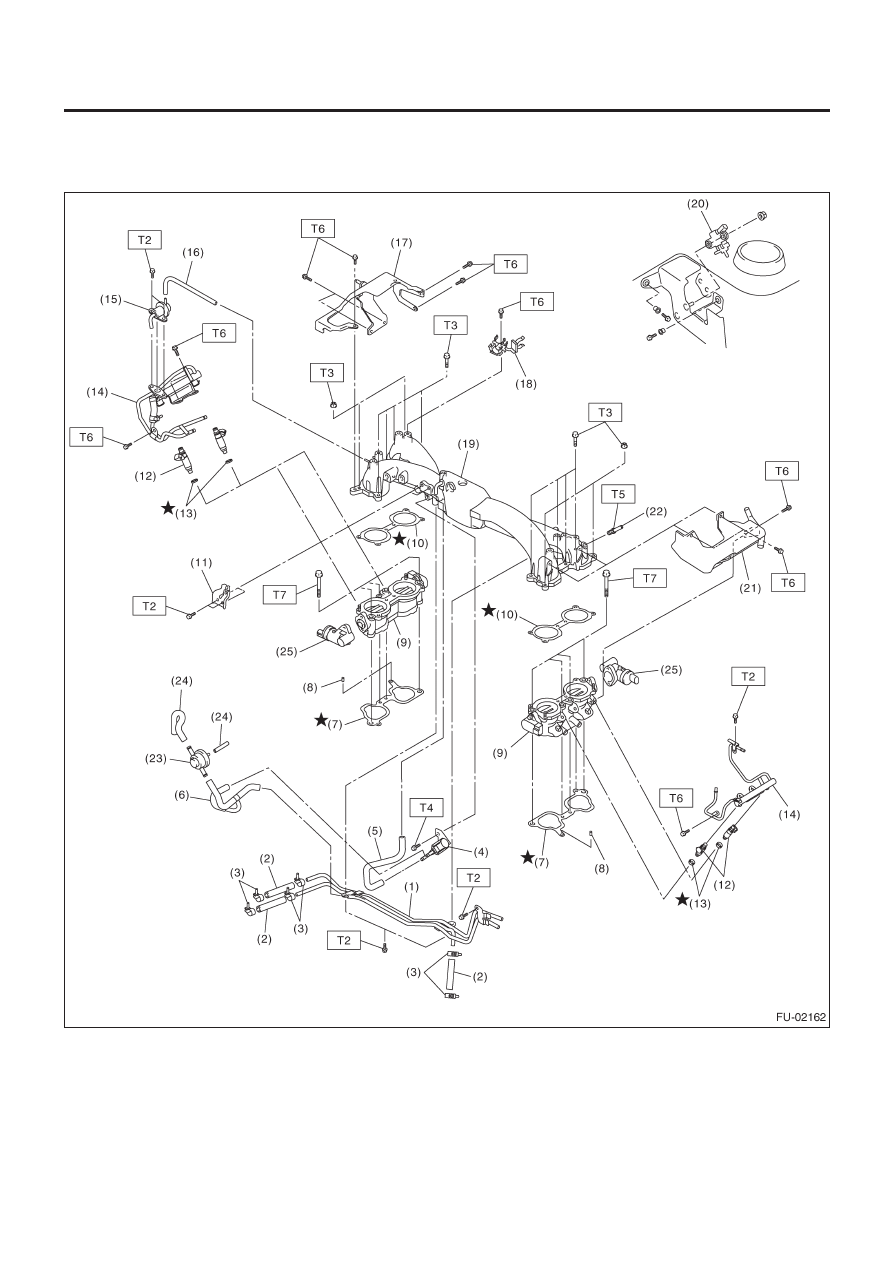

(1)  Устройство топливной трубки
(2) Топливный

шланг

(3) Зажим
(4)  Солен клапан управления продувкой
(5) Вакуумный

шланг

(6)  Вакуумный контрольный шланг
(7)  Прокладка впускного коллектора
(8) Направляющий

стержень

(9)  Устройство барабанного клапана генератора (Кроме

модели STi)

(10) Прокладка
(11)  Скоба троса акселератора (модель MT)
(12) Топливный инжектор
(13) Изолятор
(14)  Трубка топливного инжектора
(15) Регулятор давления
(16)  Шланг регулятора давления
(17)  Протектор топливной трубки RH
(18)  Опора шланга газопропуска
(19) Впускной коллектор
(20)  Устройство соленоидного клапана управления выпуском
(21)  Протектор топливной трубки LH
(22) Ниппель
(23)  Клапан продувки (Кроме австралийской модели)
(24)  Шланг продувки (Кроме австралийской модели)
(25)  Соленоид барабанного клапана генератора (Кроме мо-

дели STi)

Момент заьяжки: Н-м (кгс-м, ft-lb)

T1:

5.0(0.5,3.6)

T2:

6.4(0.65,4.7)

T3:

8.25(0.84,6.1)

T4:

16(1.6,11.8)

T5:

17(1.7, 12.5)

T6:

19 (1.9, 14.0)

T7:

25 (2.5, 18.4)

ОБЩЕЕ ОПИСАНИЕ

FU(H4DOTS)-5

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

2. СИСТЕМА ЗАБОРА ВОЗДУХА

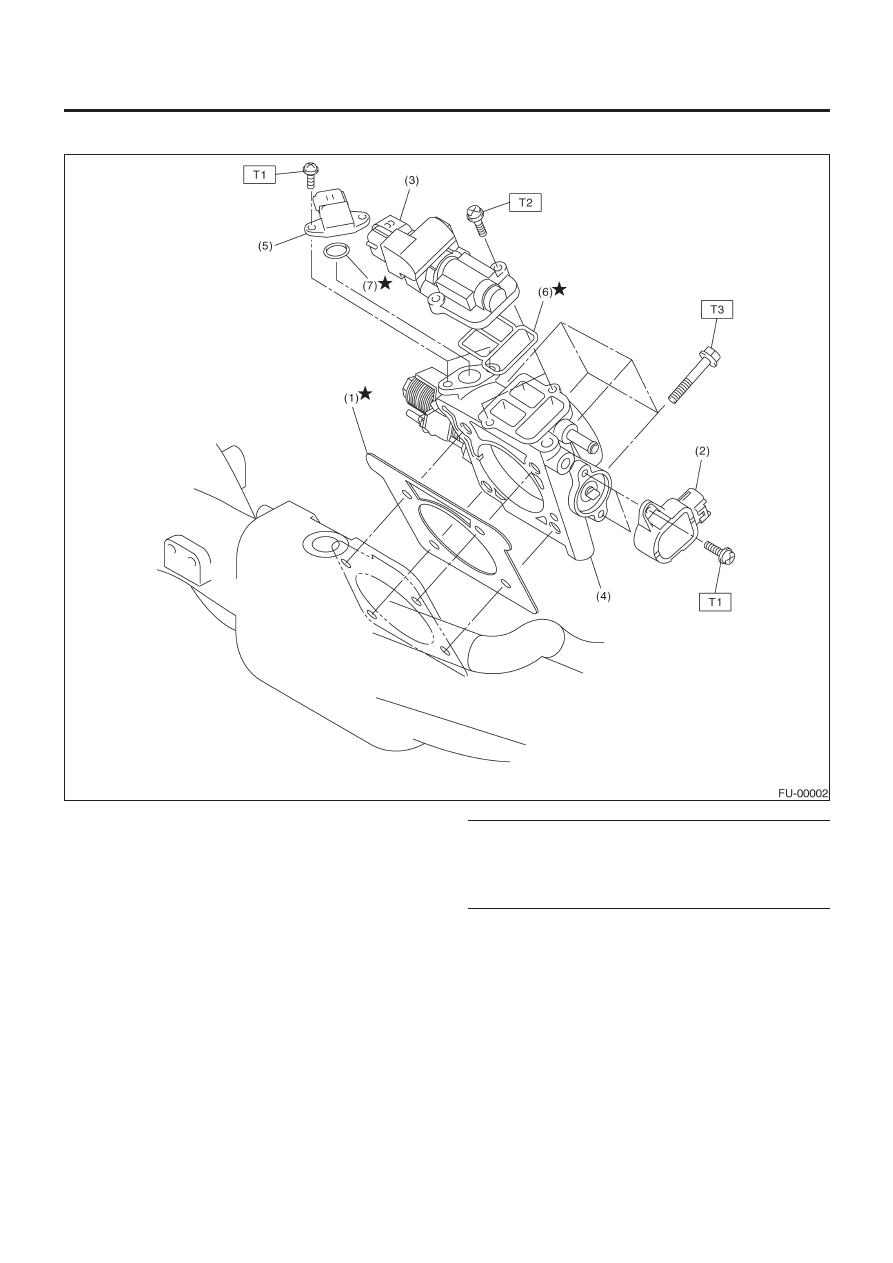

(1) Прокладка
(2)  Датчик положения дросселя
(3)  Солен клапан упр возд хол хода
(4) Корпус

дросселя

(5)  Датчик абс давл коллектора
(6) Прокладка
(7) Кольцевой

кплотнитель

Момент затяжки: Н-м (кгс-м, ft-lb)

T1:   1.6(0.16,1.2)
T2:   2.8(0.29,2.1)
T3:   22 (2.2, 16.2)

ОБЩЕЕ ОПИСАНИЕ

FU(H4DOTS)-6

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

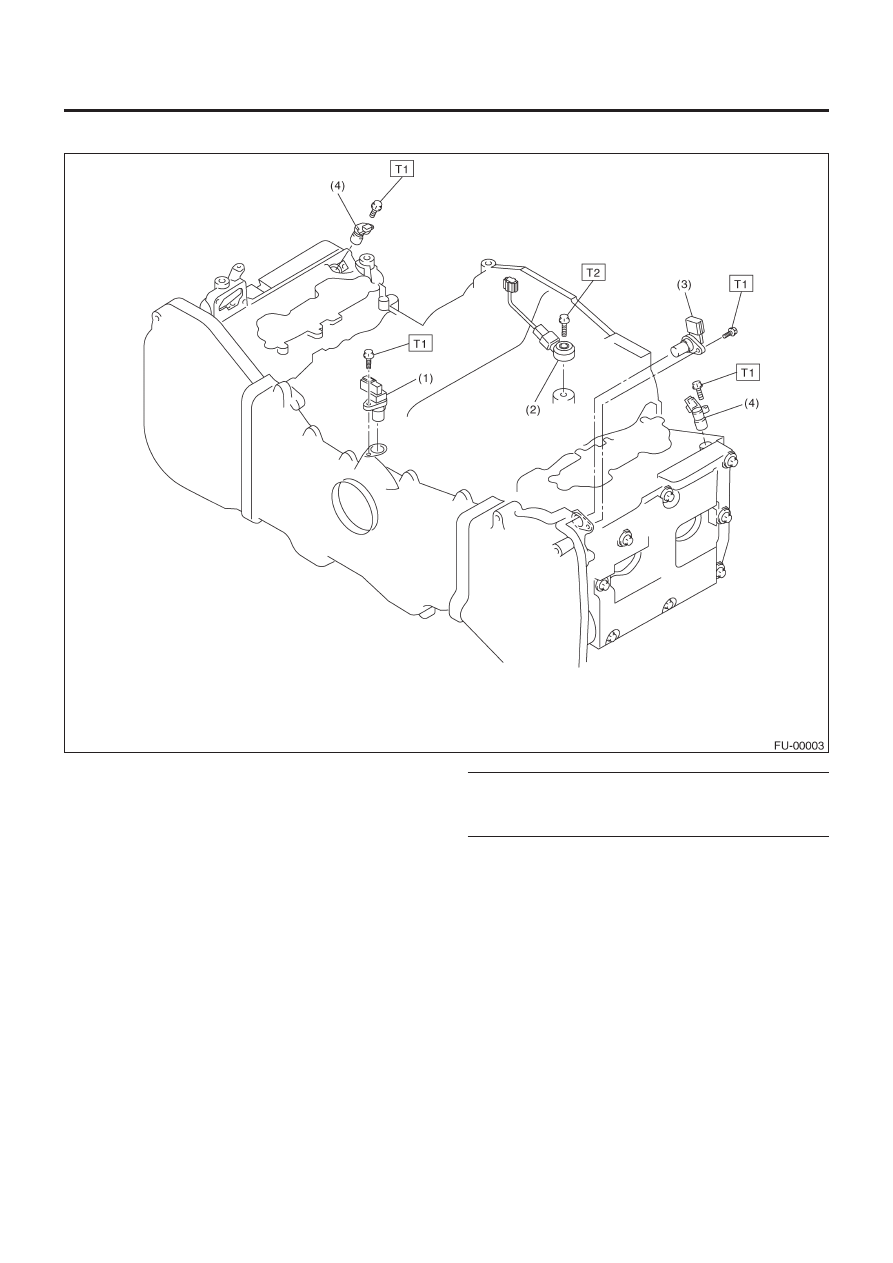

(1)  Датчик положения коленвала
(2) Датчик

детонации

(3)  Датчик положения распредвала
(4)

Датчик AVCS положения распредвала (модель STi и ав-
стралийская модель)

Момент затяжки: Н-м (кгс-м, ft-lb)

T1:   6.4(0.65,4.7)
T2:   24 (2.4, 17.4)

3. ДАТЧИКИ ПОЛОЖЕНИЯ КОЛЕНВАЛА, РАСПРЕДВАЛА И ДЕТОНАЦИИ
