ОБЩЕЕ ОПИСАНИЕ

FU(H4DOTS)-7

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

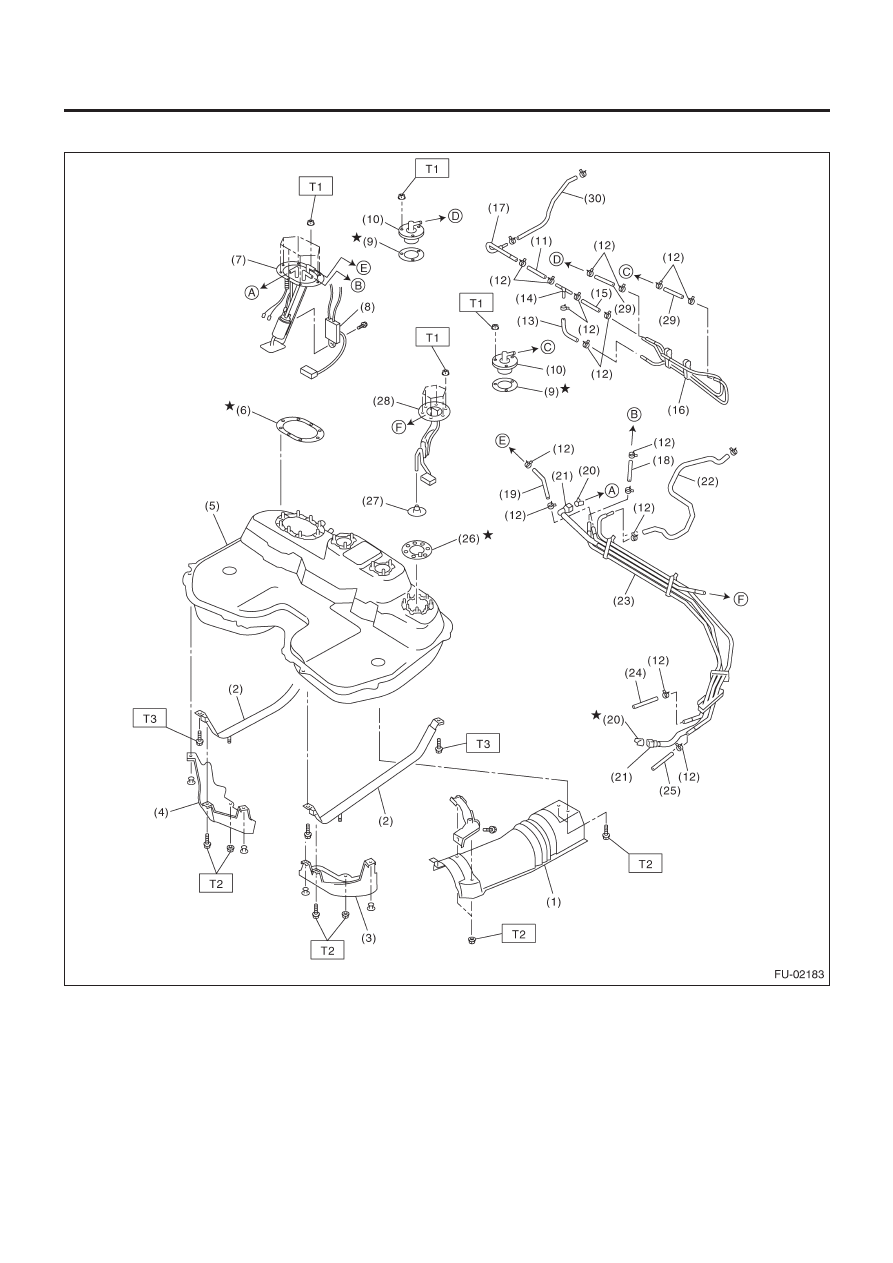

4.  ТОПЛИВНЫЙ БАК

ОБЩЕЕ ОПИСАНИЕ

FU(H4DOTS)-8

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

(1)  Крышка теплового щита
(2)  Лента топливного бака
(3) Протектор

LH

(4) Протектор

RH

(5) Топливный

бак

(6)  Прокладка топл бака
(7)  Уст-во топливного насоса
(8)  Датчик уровня топлива
(9)  Прокладка клапана прерывания подачи топлива
(10)  Клапан прерывания подачи топлива
(11)  Шланг испарения A
(12) Зажим
(13)  Шланг испарения B
(14) Стыковочная трубка
(15)  Шланг испарения C
(16)  Уст-во трубки испарения
(17) Трубка испарения
(18)  Шланг возврата топлива A
(19)  Шланг струйного насоса
(20) Фиксатор
(21) Быстрый коннектор
(22)  Шланг испарения  D
(23)  Уст-во топливной трубки
(24)  Шланг возврата топлива B
(25)  Шланг испарения E
(26)  Прокладка датчика уровня топлива ниже минимального
(27)  Фильтр струйного насоса
(28)  Датчик уровня топлива ниже минимального
(29)  Шланг испарения F
(30)  Шланг испарения G

Момент затяжки: Н-м (кгс-м, ft-lb)

T1:

4.4 (0.45, 3.3)

T2:

7.4 (0.75, 5.4)

T3:

33 (3.4, 24.3)

ОБЩЕЕ ОПИСАНИЕ

FU(H4DOTS)-9

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

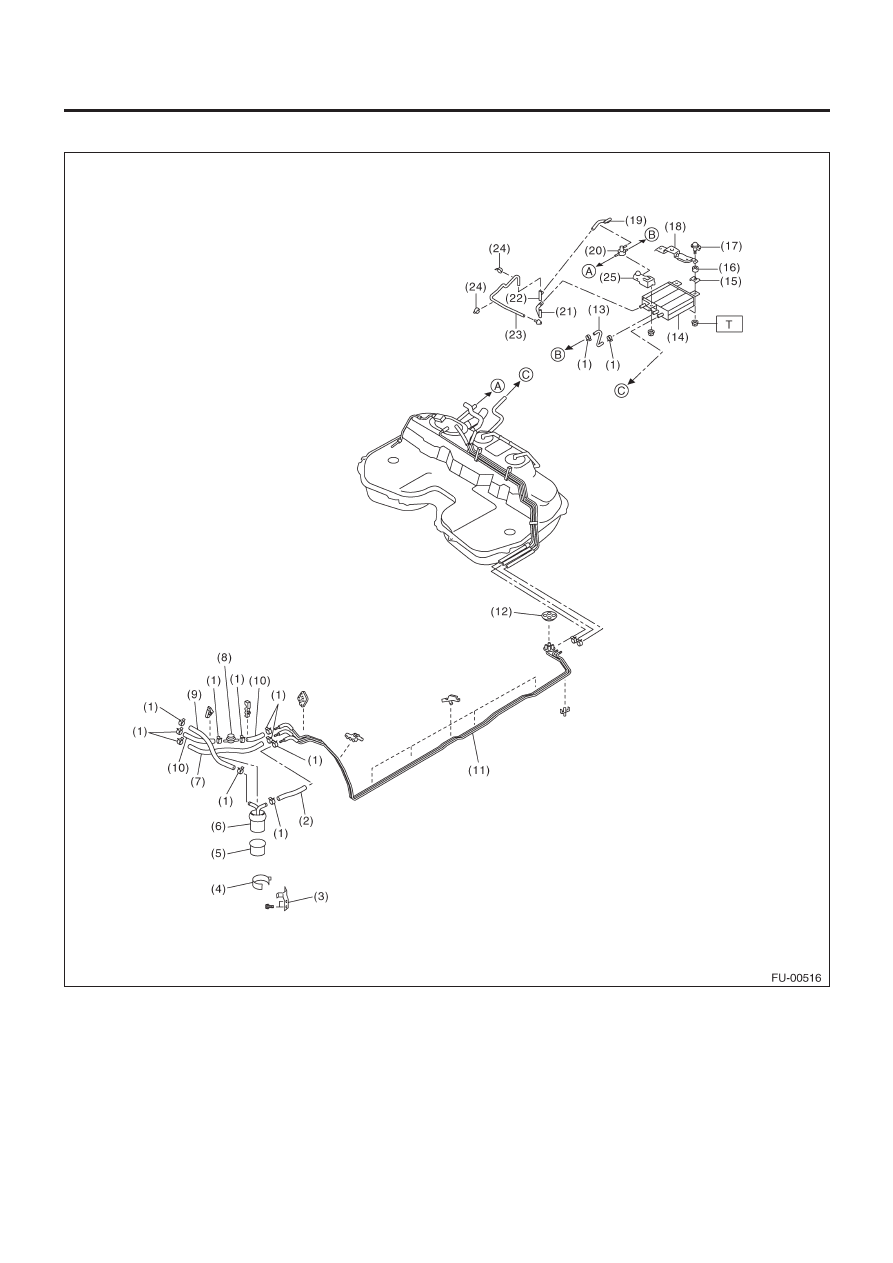

5.  ТОПЛИВОПРОВОД

ОБЩЕЕ ОПИСАНИЕ

FU(H4DOTS)-10

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

(1) Зажим
(2)  Шланг подачи топлива А
(3)  Скоба топливного фильтра
(4)  Держатель топливного фильтра
(5)  Чашка топливного фильтра
(6) Топливный

фильтр

(7) Шланг

испарения

(8) Топливный

демпфер

(9)  Шланг подачи топлива B
(10)  Шланг возврата топлива
(11)  Уст-во топливной трубки
(12) Втулка
(13)  Противогазовый шланг A
(14) Противогаз
(15)  Пластина скобы противогаза
(16) Подушка
(17) Скоба противогаза
(18)  Задняя скоба противогаза
(19)  Возвратный шланг двустороннего клапана
(20) Двусторонний клапан
(21)  Сливной шланг А двустороннего клапана
(22) Коннектор
(23)  Сливной шланг В двустороннего клапана
(24) Зажим
(25)  Передняя скоба противогаза

Момент затяжки: Н-м (кгс-м, ft-lb)

T:

23(2.3, 17.0)
