ВПУСКНОЙ КОЛЛЕКТОР

FU(H4DOTS)-15

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

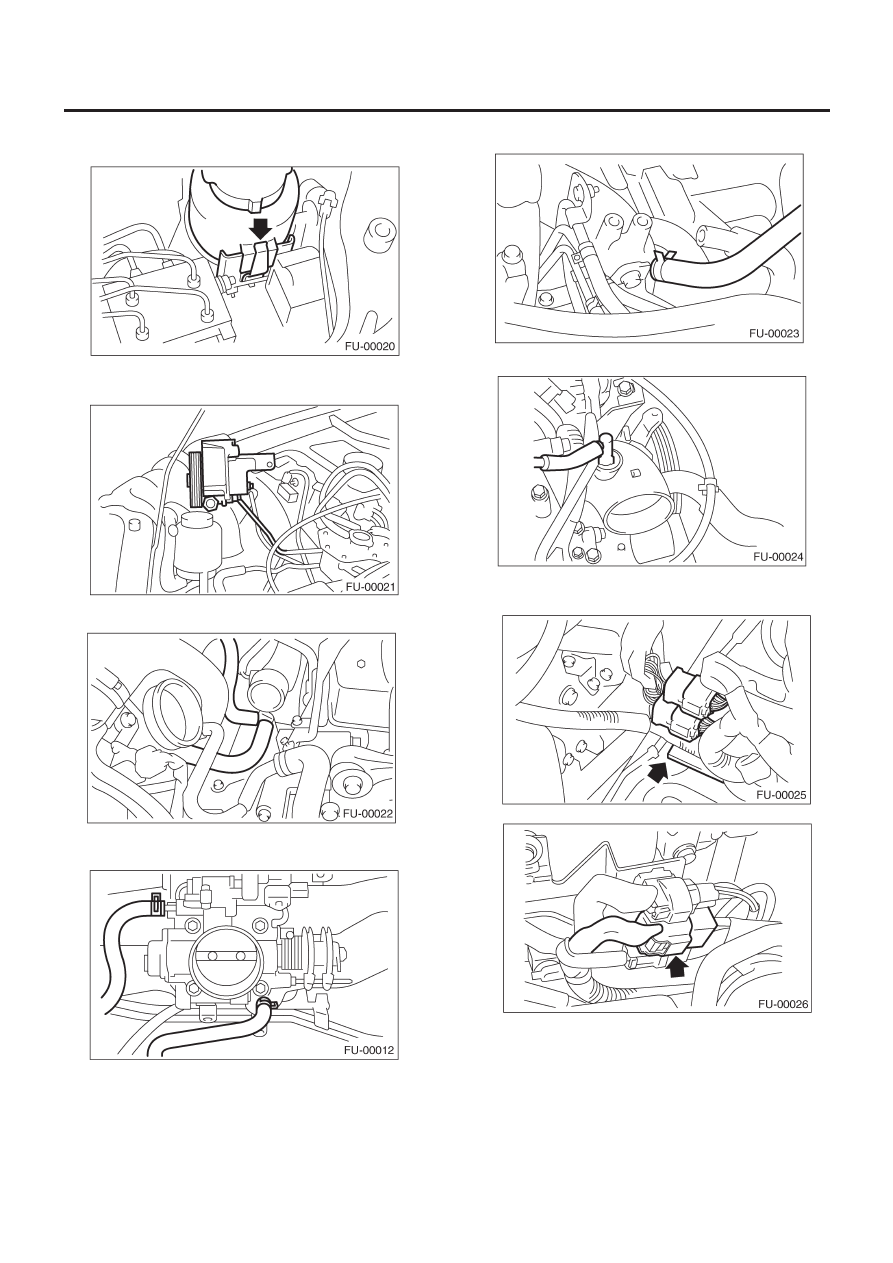

(5)  Снимите расширительный бачок усилителя, руля со

скобы, подняв его вверх.

(6)  Поместите насос усилителя руля на фартук правого

колеса.

13) Отсоедините шланг выброса от клапана PCV.

14) Отсоедините шланги охладителя двигателя от корпуса
дросселя.

15) Отсоедините шланг усилителя тормозов.

16) Отсоедините шланг давления от впускного патрубка.

17) Отсоедините коннекторы проводки двигателя от коннек-
торов главной проводки.

ВПУСКНОЙ КОЛЛЕКТОР

FU(H4DOTS)-16

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

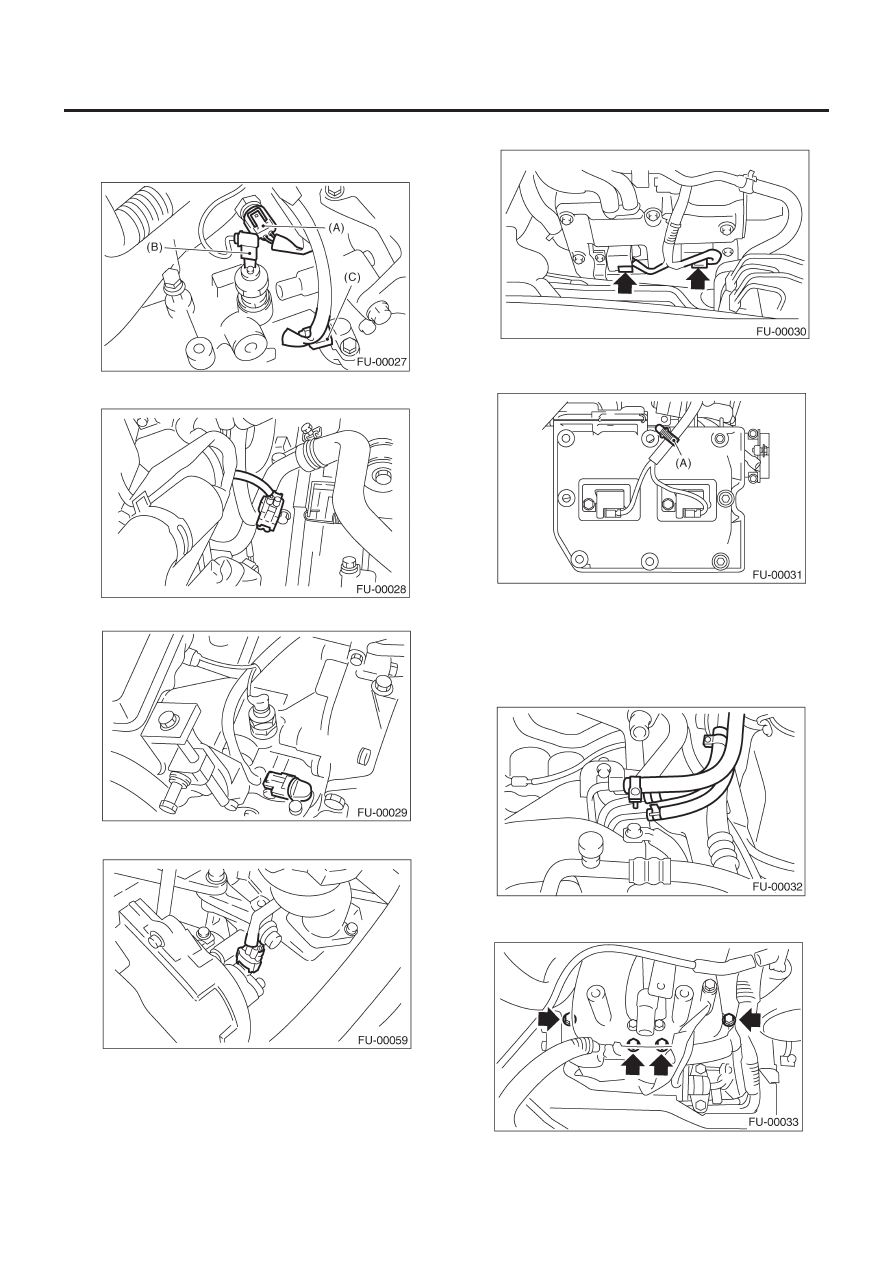

18) Отсоедините коннекторы от датчика температуры охла-
дителя двигателя (A), переключателя давления масла (B) и
датчика положения коленвала (C).

19) Отсоедините коннектор датчика детонации.

20) Отсоедините коннектор от датчика положения коленвала.

21) Отсоедините коннектор от датчика положения распредвала.

22) Отсоедините коннектор от катушки зажигания.

23) Отсоедините проводку двигателя, фиксируемую зажимом
(A), от скобы.

24) Отсоедините шланг подачи топлива, шланг возврата и
шланг испарения.

ОСТОРОЖНО:
•  Не проливайте топливо.
•  Собирайте топливо из шлангов в контейнер или в
тряпку.

25) Снимите болты, крепящие впускной коллектор на голов-
ках цилиндров.

ВПУСКНОЙ КОЛЛЕКТОР

FU(H4DOTS)-17

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

26) Снимите впускной коллектор.

B:  УСТАНОВКА

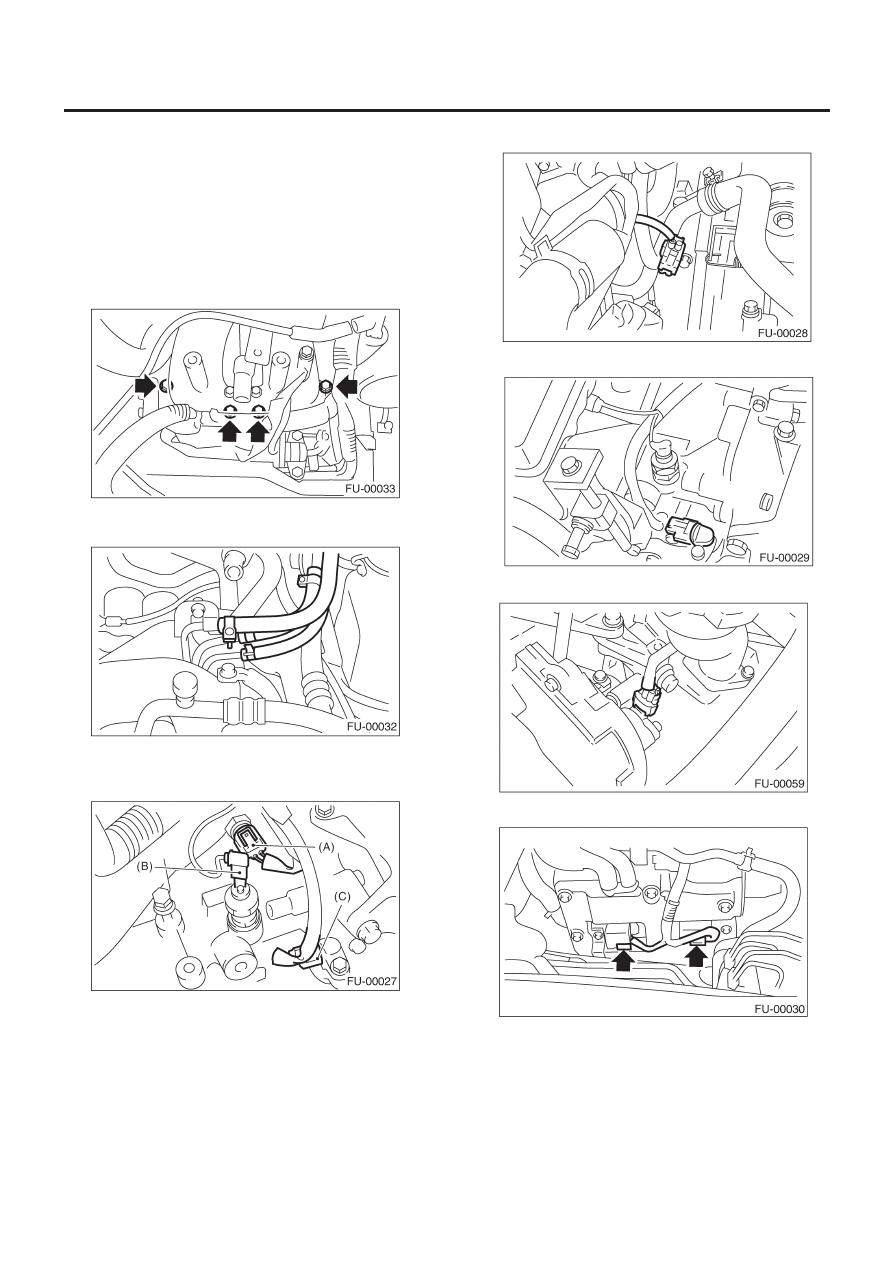

1) Установите впускной коллектор на головки цилиндров.

ПРИМЕЧАНИЕ:
Всегда используйте новые прокладки.

Момент затяжки:

25 Н-м (2.5 кгс-м, 18.1 ft-lb)

2) Подсоедините шланг подачи топлива, шланг возврата и
шланг испарения.

3) Подсоедините коннектор к переключателю давления масла
(B), датчику положения коленвала (C) и датчику температуры
охладителя двигателя (A).

4) Подсоедините коннектор к датчику детонации.

5) Подсоедините коннектор к датчику положения коленвала.

6) Подсоедините коннектор к датчику положения распредвала.

7) Подсоедините коннектор к катушке зажигания.

ВПУСКНОЙ КОЛЛЕКТОР

FU(H4DOTS)-18

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

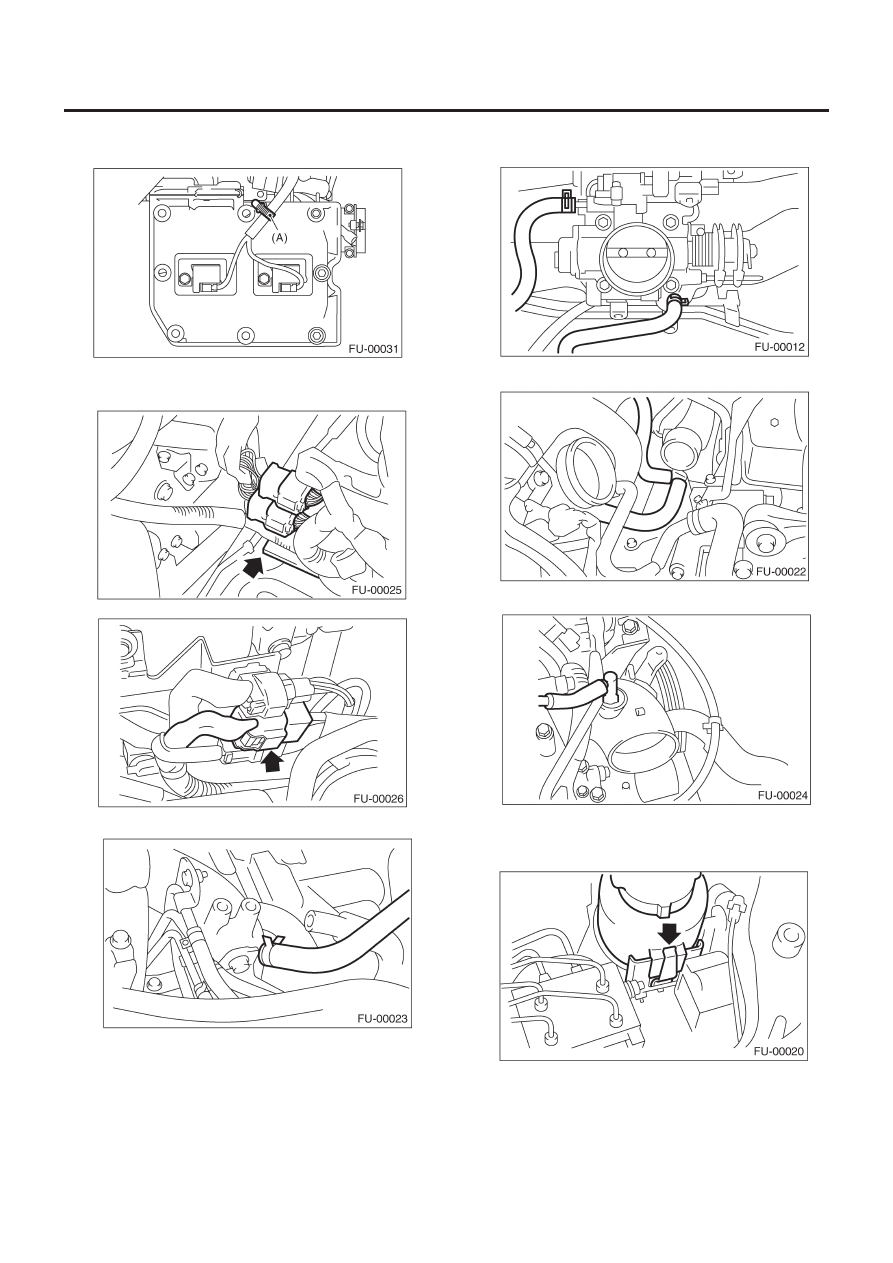

8) С помощью зажима (A) подсоедините проводку двигателя
к скобе.

9) Подсоедините коннектор проводки двигателя к коннекто-
рам главной проводки.

10) Подсоедините вакуумный шланг усилителя тормозов.

11) Подсоедините шланги охладителя двигателя к корпусу
дросселя.

12) Подсоедините шланг выброса к клапану PCV.

13) Подсоедините шланг давления к впускному патрубку.

14) Установите насос усилителя руля.

(1)  Установите расширительный бачок усилителя руля на

скобу.
