ЗАДНЯЯ ВЫХЛОПНАЯ ТРУБА

EX(H4SO)-10

ВЫХЛОП

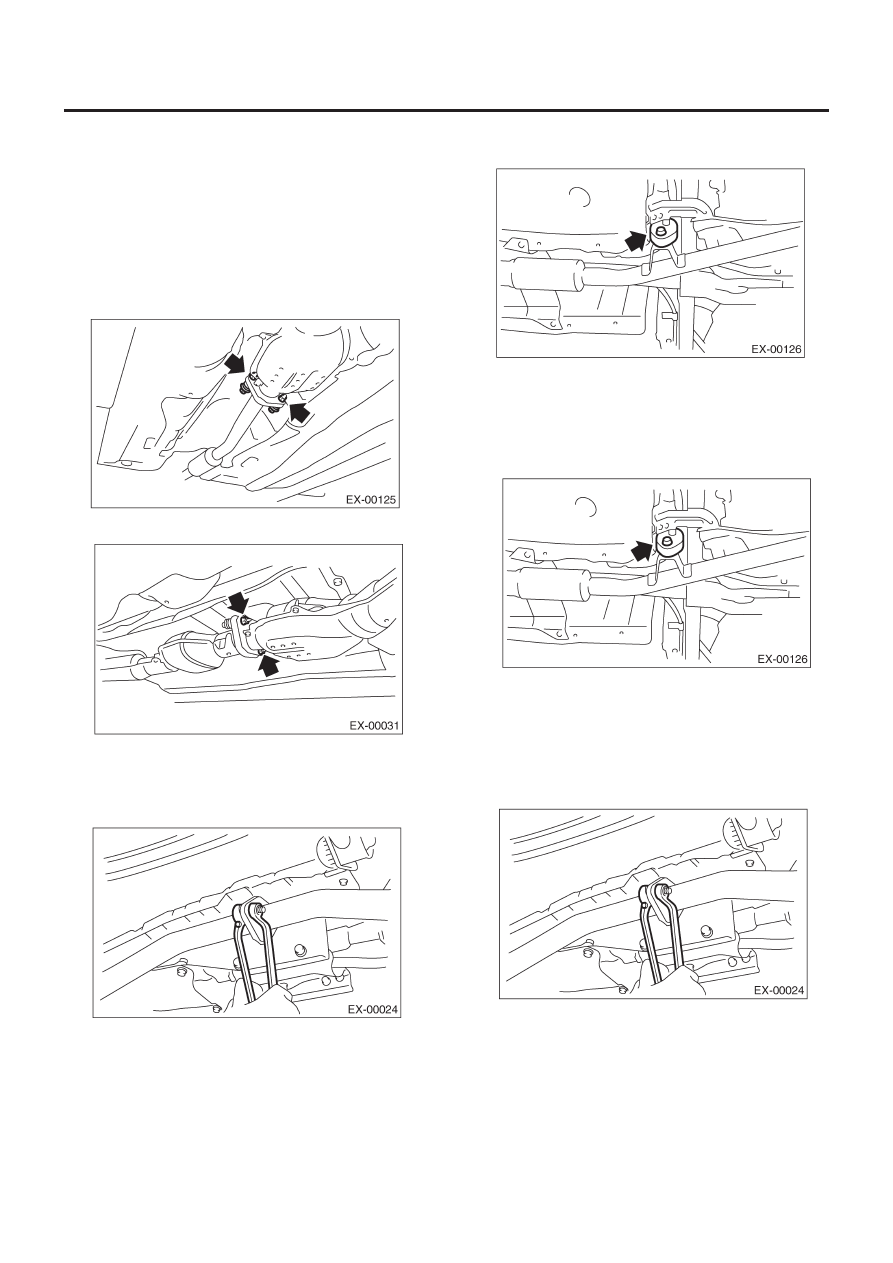

4. Задняя выхлопная труба

A:  ДЕМОНТАЖ

1) Отделите заднюю выхлопную трубу от центральной вы-
хлопной трубы.

ОСТОРОЖНО:
Осторожно, выхлопная труба горячая.

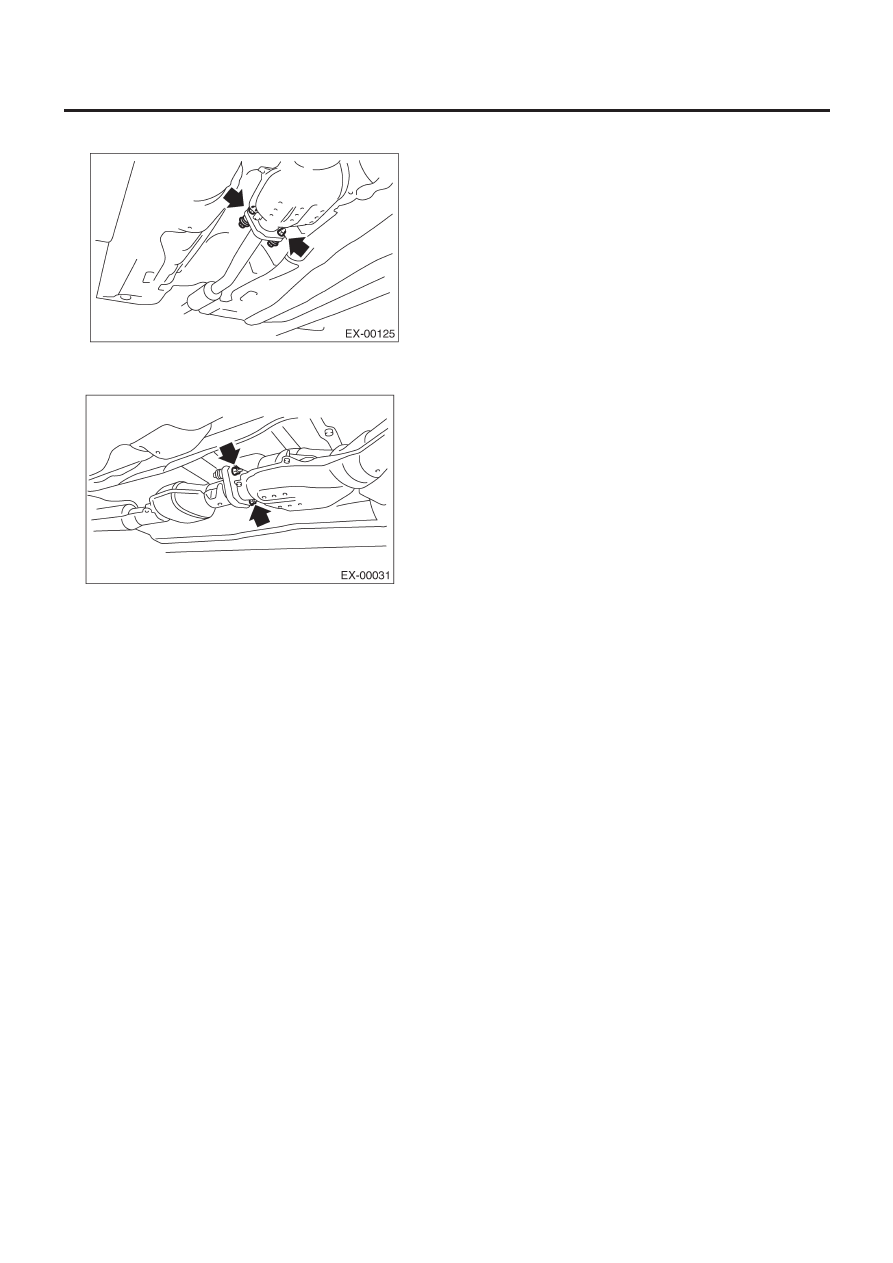

• 1.6L

• 2.0 L

2) Отделите заднюю выхлопную трубу от глушителя.

ОСТОРОЖНО:
Следите за тем, чтобы не вытащить вниз заднюю вы-
хлопную трубу.

3) Заблаговременно нанесите смазку спреевого типа на со-
пряженную поверхность резиновых подушек.

4) Снимите скобу задней выхлопной трубы с резиновой по-
душки.

B:  УСТАНОВКА

1) Заблаговременно нанесите смазку спреевого типа на со-
пряженную поверхность резиновых подушек.
2) Установите заднюю выхлопную трубу на резиновую подушку.

ПРИМЕЧАНИЕ:
Замените прокладки на новые.

3) Подсоедините заднюю выхлопную трубу к глушителю.

Момент затяжки:

48 Н-м (4.9 kgf-m, 35.4 ft-lb)

4) Подсоедините заднюю выхлопную трубу к центральной вы-
хлопной трубе.

Момент затяжки:

18 Н-м (1.8 кгс-м, 13.0 ft-lb)

ЗАДНЯЯ ВЫХЛОПНАЯ ТРУБА

EX(H4SO)-11

ВЫХЛОП

• 1.6L

• 2.0 L

C: ОСМОТР

1) Убедитесь в том, что нет утечки выхлопа в стыках и местах
сварки.
2) Убедитесь в том, что нет дыр и ржавчины.
3) Убедитесь в том, что резиновая подушка не изношена и не
потрескалась.

MUFFLER

EX(H4SO)-12

ВЫХЛОП

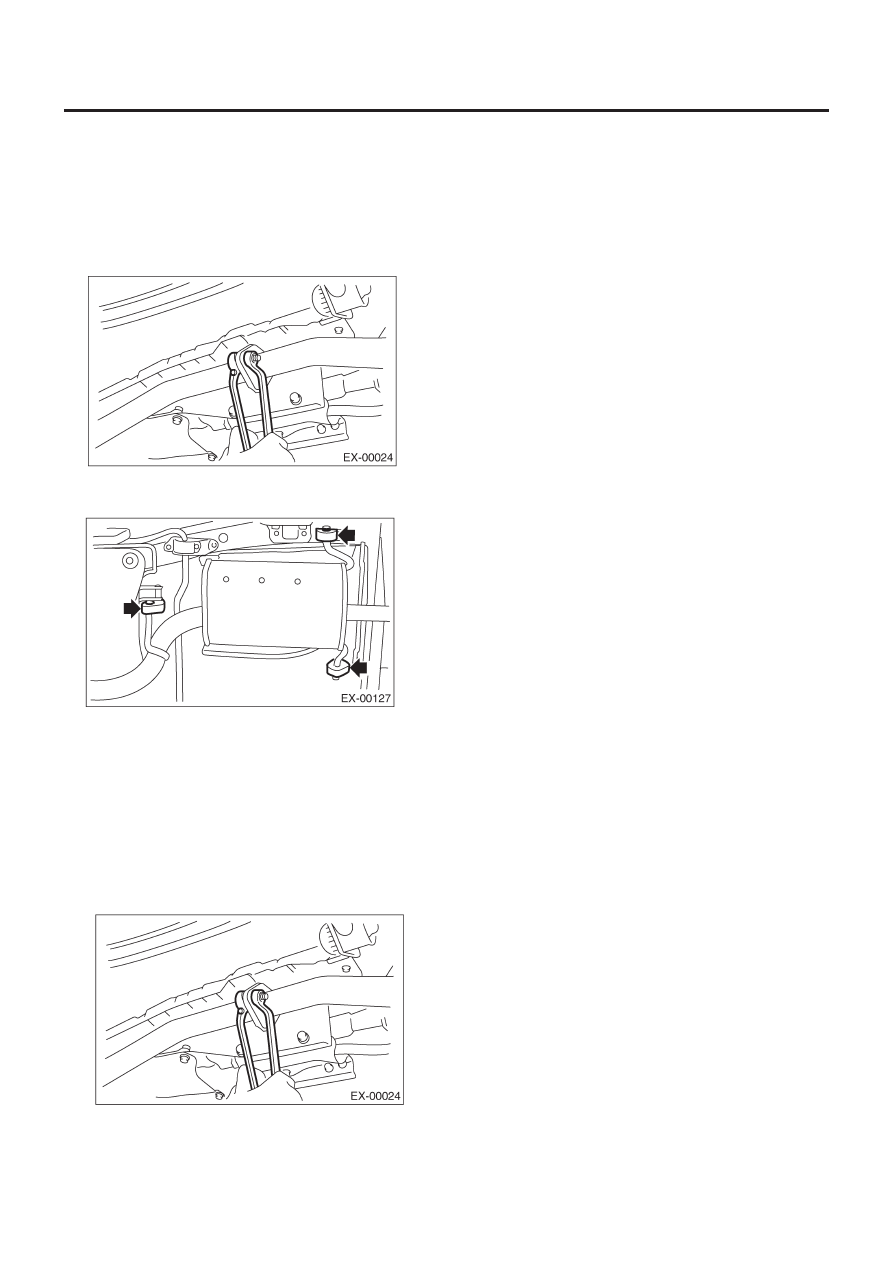

5. Muffler

A:  ДЕМОНТАЖ

1) Отделите глушитель от задней выхлопной трубы.

ОСТОРОЖНО:
Осторожно, выхлопная труба горячая.

2) Заблаговременно нанесите смазку спреевого типа на со-
пряженную поверхность резиновых подушек.

3) Снимите переднюю, правую и левую резиновые подушки и
снимите глушитель.

B:  УСТАНОВКА

Установите в порядке, обратном демонтажу.

ПРИМЕЧАНИЕ:
Замените прокладку на новую.

Момент затяжки:

48 Н-м (4.9 кгс-м, 35.4 ft-lb)

C: ОСМОТР

1) Убедитесь в том, что нет утечки выхлопа в стыках и местах
сварки.
2) Убедитесь в том, что нет дыр и ржавчины.
3) Убедитесь в том, что резиновая подушка не изношена и не
потрескалась.
