Subaru Impreza: двигатель H4SO. Руководство - часть 47





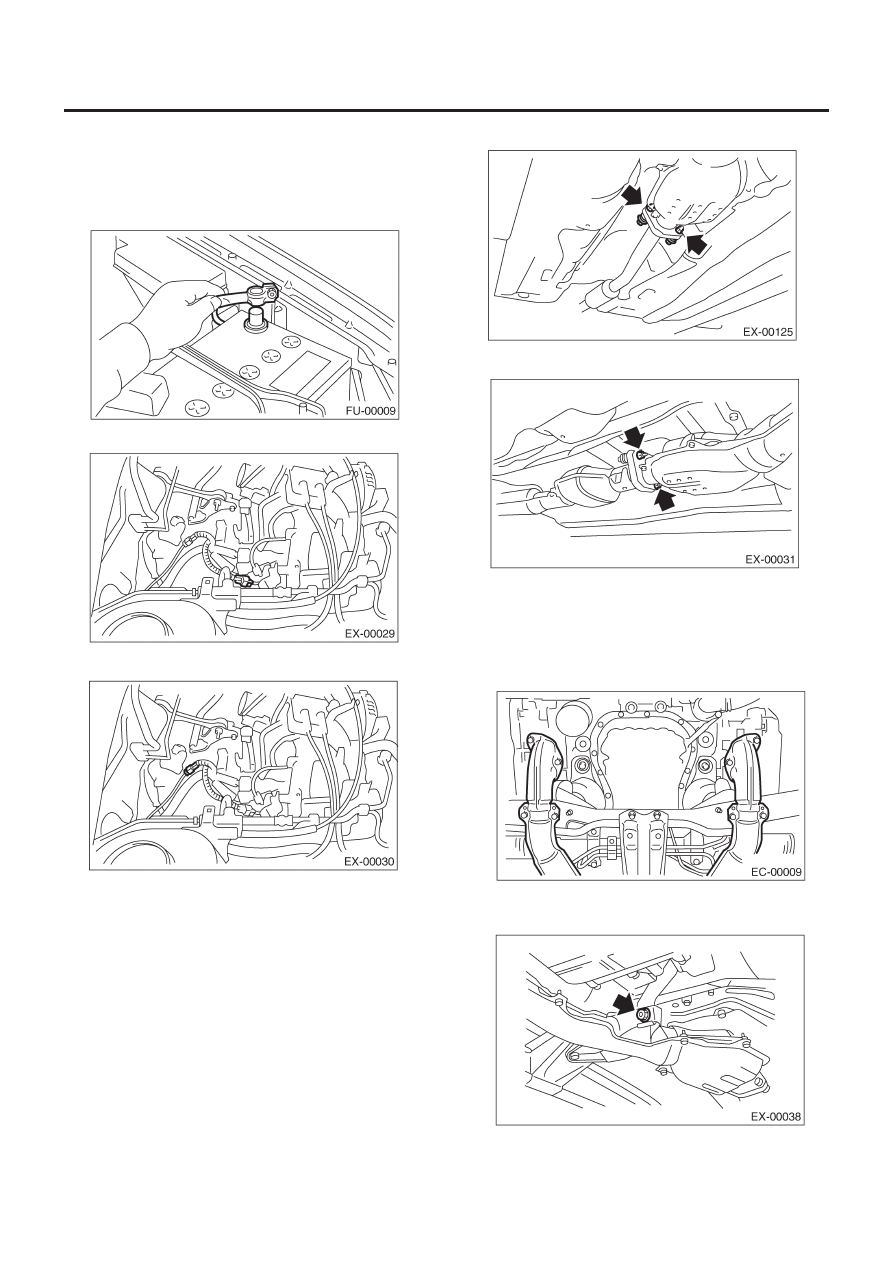

ПЕРЕДНЯЯ ВЫХЛОПНАЯ ТРУБА

EX(H4SO)-6

ВЫХЛОП

2. Передняя выхлопная труба

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

2) Отсоедините коннектор переднего датчика кислорода (A/F).

3) Отсоедините коннектор заднего датчика кислорода.

4) Поднимите автомобиль.
5) Разделите переднюю и центральную выхлопную трубу как
одно целое и заднюю выхлопную трубу.

ОСТОРОЖНО:
Осторожно, выхлопная труба горячая.

• 1.6L

• 2.0 L

6) Снимите нижнюю крышку.
7) Снимите гайки, крепящие переднюю выхлопную трубу на
головках цилиндров.

ОСТОРОЖНО:
Следите за тем, чтобы не вытащить вниз переднюю и
центральную выхлопную трубу.

8) Снимитте болт, крепящий переднюю и центральную вы-
хлопную трубу на подвесном кронштейне.

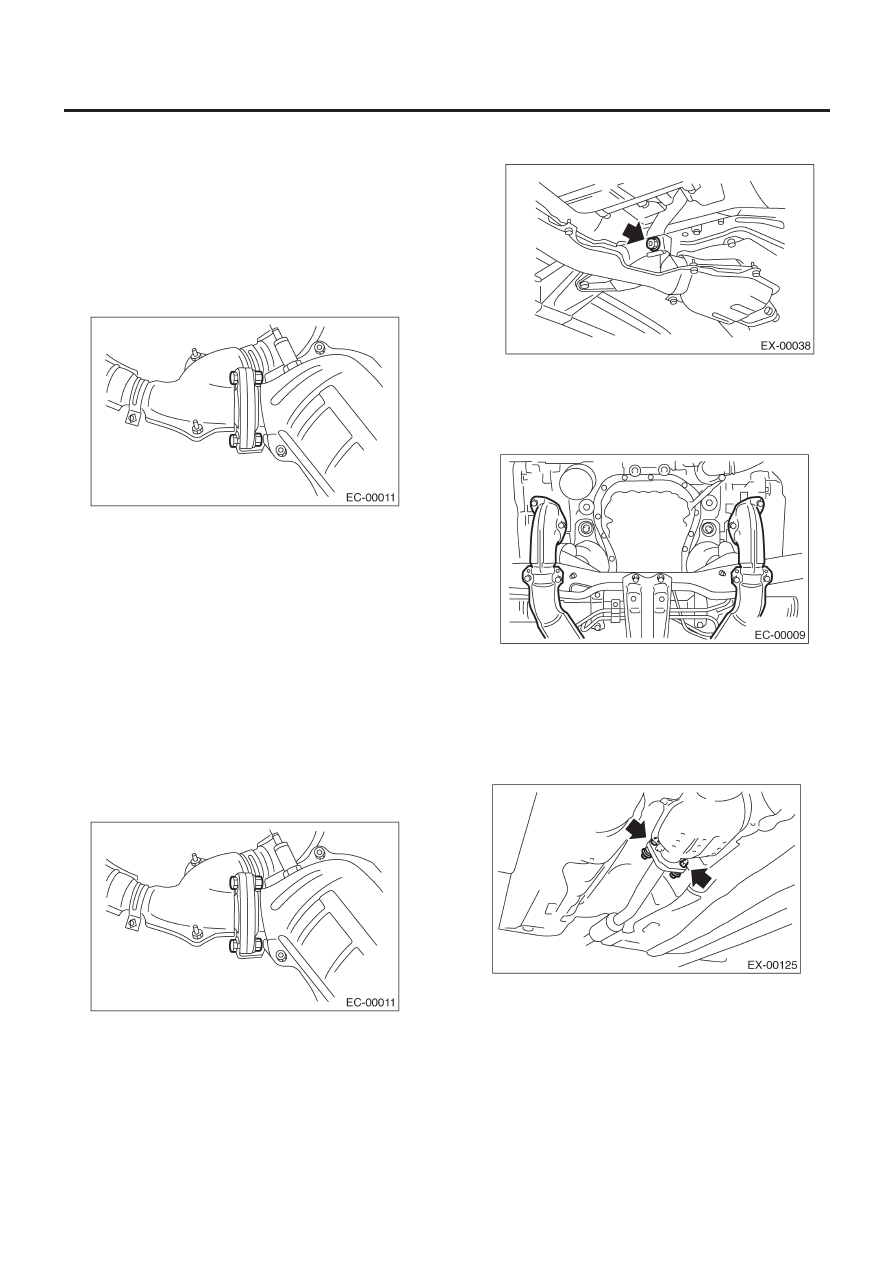

ПЕРЕДНЯЯ ВЫХЛОПНАЯ ТРУБА

EX(H4SO)-7

ВЫХЛОП

9) Снимите переднюю и центральную выхлопную трубу с ав-
томобиля как одно целое.

ОСТОРОЖНО:
• При демонтаже следите за тем, чтобы передняя и цен-
тральная выхлопная труба не упала, т.к. она довольно
тяжелая.
• После демонтажа передней и центральной выхлопной
трубы не давите сильно на заднюю выхлопную трубу.

10) Отделите переднюю выхлопную трубу от центральной вы-
хлопной трубы.

11) Снимите передний датчик кислорода (A/F) и задний дат-
чик кислорода. <См. FU(H4SO)-43, ДЕМРНТАЖ, передний
датчик кислорода (A/F).> и <См. FU(H4SO)-45, ДЕМОНТАЖ,
Задний датчик кислорода.>

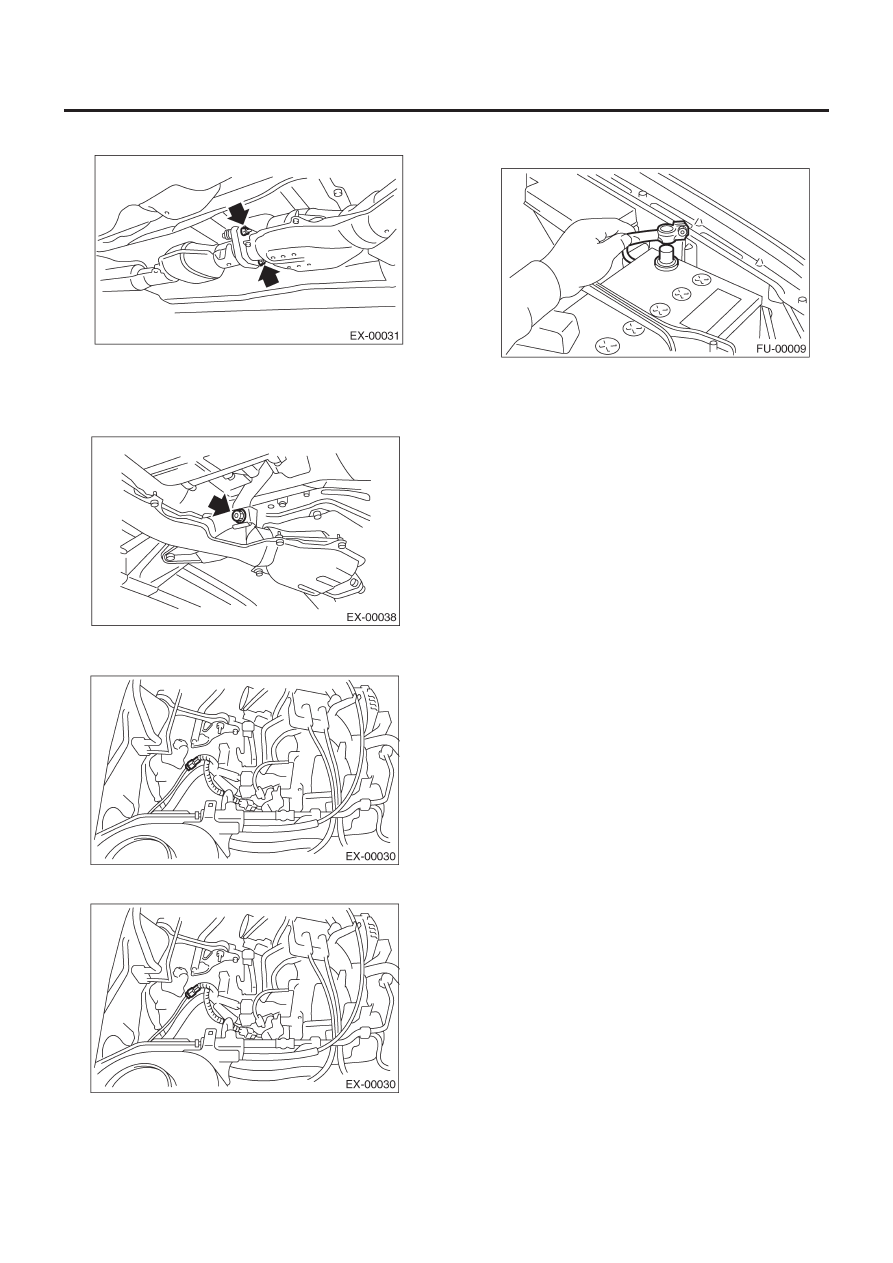

B:  УСТАНОВКА

1) Установите передний датчик кислорода (A/F) и задний дат-
чик кислорода. <См. FU(H4SO)-43, Установка, Передний дат-
чик кислорода (A/F).> и <См.FU(H4SO)-45, УСТАНОВКА,
Задний датчик уислорода.>
2) Подсоедините переднюю выхлопную трубу к центральной
выхлопной трубе.

ПРИМЕЧАНИЕ:
Замените прокладки на новые.

Момент затяжки:

30 Н-м (3.1 кгс-м, 22.4 ft-lb)

3) Установите переднюю и центральную выхлопную трубу на
автомобиль.

4) Временно затяните болт, крепящий переднюю и централь-
ную выхлопную трубу на подвесном кронштейне.

5) Затяните гайки, крепящие переднюю выхлопную трубу на
головках цилиндров.

Момент затяжки:

30 Н-м (3.1 кгс-м, 22.4 ft-lb)

6) Установите нижнюю крышку.
7) Затяните болты, прикрепляющие переднюю и центральную
выхлопную трубу  к задней выхлопной трубе.

Момент затяжки:

18 Н-м (1.8 кгс-м, 13.0 ft-lb)

• 1.6L

ПЕРЕДНЯЯ ВЫХЛОПНАЯ ТРУБА

EX(H4SO)-8

ВЫХЛОП

• 2.0 L

8) Затяните болт, крепящий переднюю и центральную вы-
хлопную трубу на подвесном кронштейне.

Момент затяжки:

35 Н-м (3.6 кгс-м, 26.0 ft-lb)

9) Опустите автомобиль.
10) Подсоедините коннектор заднего датчика кислорода.

11) Подсоедините коннектор переднего датчика кислорода (A/F).

12) Подсоедините кабель заземления аккумулятора к аккуму-
лятору.

C: ОСМОТР

1) Убедитесь в том, что нет утечки выхлопа в стыках и местах
сварки.
2) Убедитесь в том, что нет дыр и ржавчины.

ЦЕНТРАЛЬНАЯ ВЫХЛОПНАЯ ТРУБА

EX(H4SO)-9

ВЫХЛОП

3. Центральная выхлопная труба

A:  ДЕМОНТАЖ

После демонтажа центральной и передней выхлопной трубы
как одного целого, разделите их. См. процедуру демонтажа
передней выхлопной трубы. <См. EX(H4SO)-6, ДЕМОНТАЖ,
Передняя выхлопная труба.>

B:  УСТАНОВКА

Установите центральную и переднюю выхлопную трубу как
одно целое. См. процедуру установки передней выхлопной
трубы. <См. EX(H4SO)-7, УСТАНОВКА, Передняя выхлопная
труба.>

C: ОСМОТР

1) Убедитесь в том, что нет утечки выхлопа в стыках и местах
сварки.
2) Убедитесь в том, что нет дыр и ржавчины.
