БЛОК ЦИЛИНДРОВ

ME(H4SO)-70

МЕХАНИКА

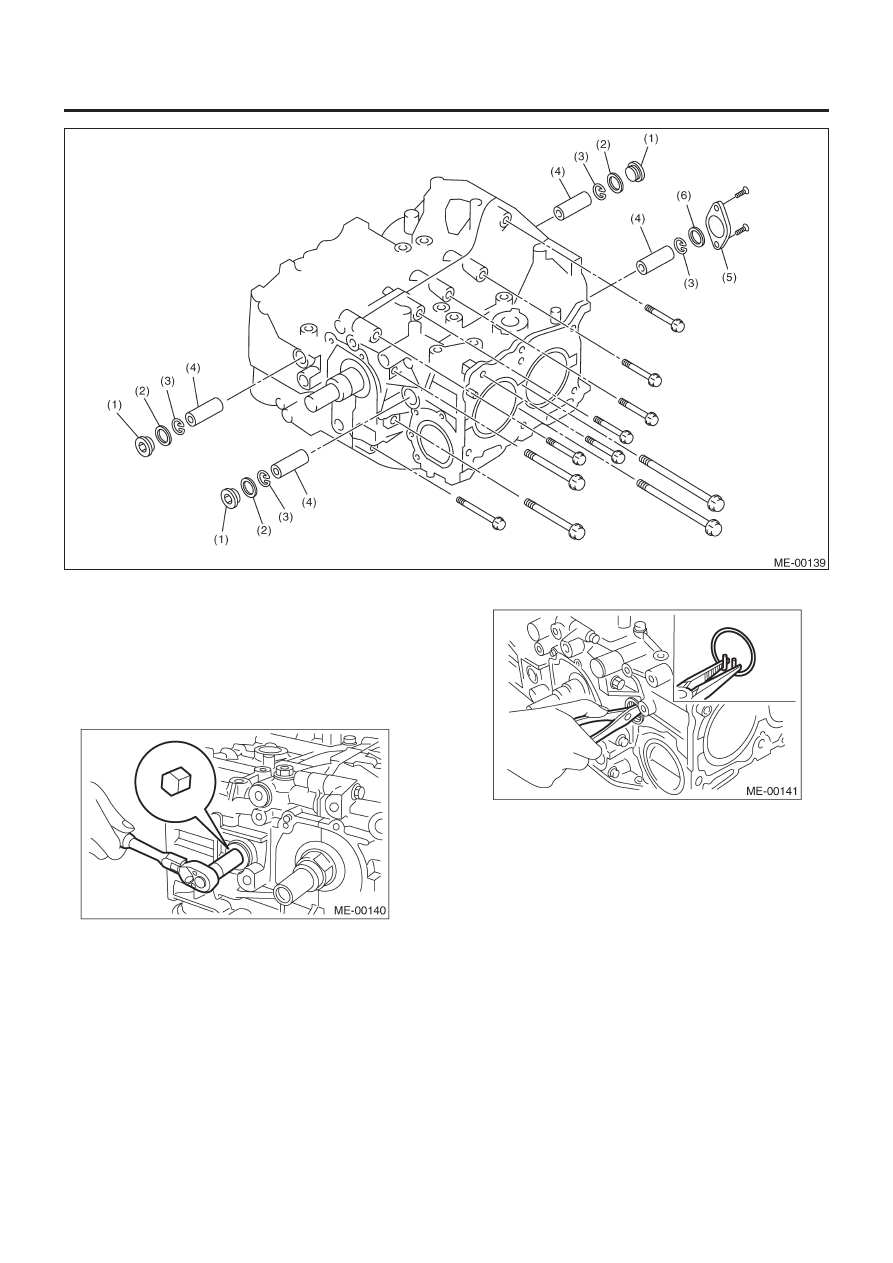

(1)  Заглушка сервисного отверстия
(2) Прокладка
(3)

Пружинное кольцо

(4)

Поршневой  палец

(5)  Крышка сервисного отверстия
(6) Кольцевой

уплотнитель

27) Remove the service hole cover and service hole plugs using
hexagon wrench [14 mm (0.55 in)].

28) Rotate the crankshaft to bring #1 and #2 pis-tons to bottom
dead center position, and then re-move the piston circlip through
service hole of #1 and #2 cylinders.

ST   499897200

ПЛОСКОГУБЦЫ ДЛЯ ПОРШНЕВОГО КОЛЬЦА

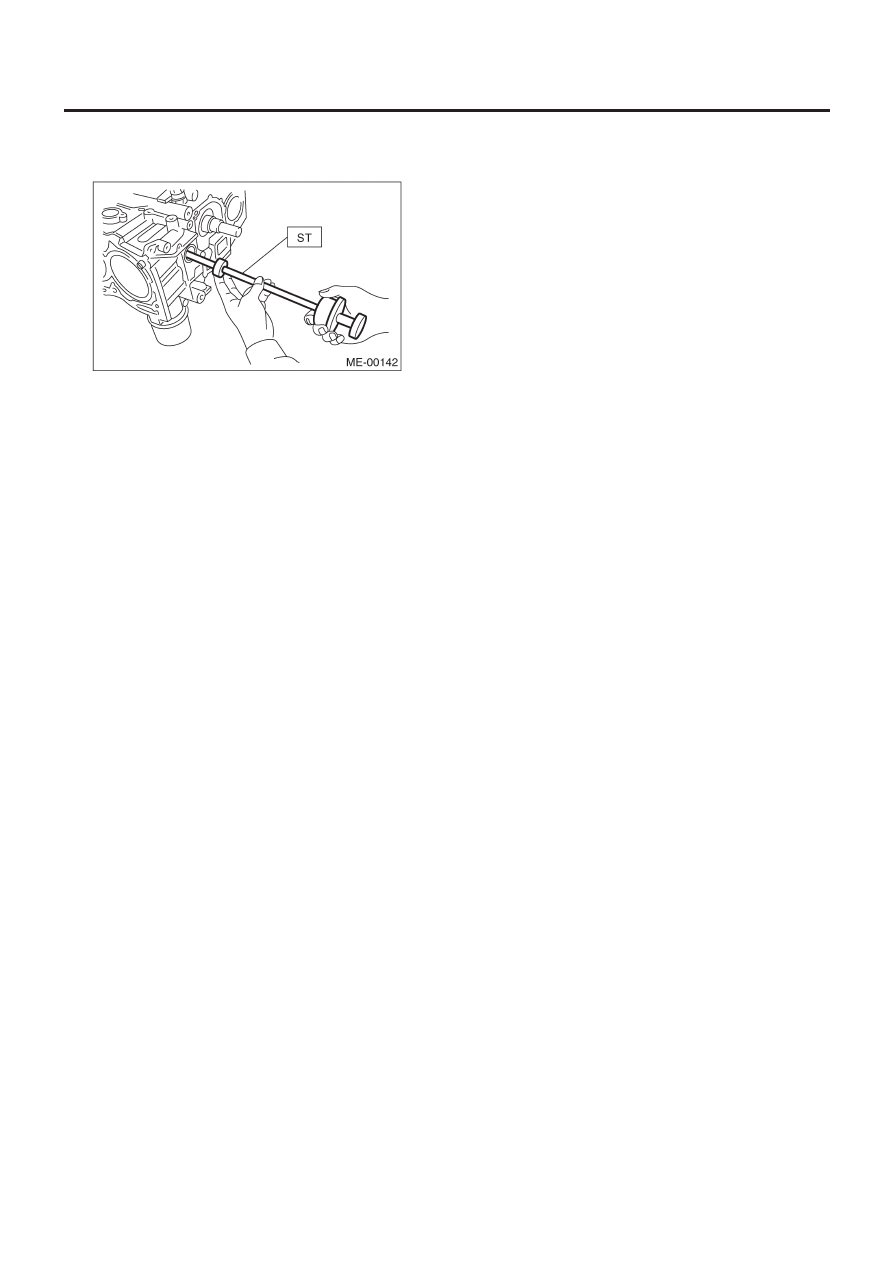

29) выньте поршневой палец из поршней #1 и #2 с помощью ST.

ST   499097700       СЪЕМНИК ПОРШНЕВОГО ПАЛЬЦА

БЛОК ЦИЛИНДРОВ

ME(H4SO)-71

МЕХАНИКА

ПРИМЕЧАНИЕ:
Следите за тем, чтобы не перепутать изначальные
комбинации поршня, поршневого пальца и цилиндра.

30) Таким же образом снимите поршневые пальцы из порш-
ней #3 и #4.
31) Снимите болты, соединяющие блок цилиндров со сторо-
ны цилиндров #2 т #4.
32) Ослабьте болты, соединяющие блок цилиндров со сторо-
ны цилиндров #1 и #3 на два-три оборота.
33) Установите блок цилиндров так, чтобы цилиндры #1 и #3
были сверху, затем снимите соединительные болты блока ци-
линдров.
34) Отделите блоки цилиндров (RH) и (LH).

БЛОК ЦИЛИНДРОВ

ME(H4SO)-72

МЕХАНИКА

ПРИМЕЧАНИЕ:
При отделении блоков цилиндров, следите за тем, чтобы со-
единительный шток не упал  и не повредил блок цилиндров.

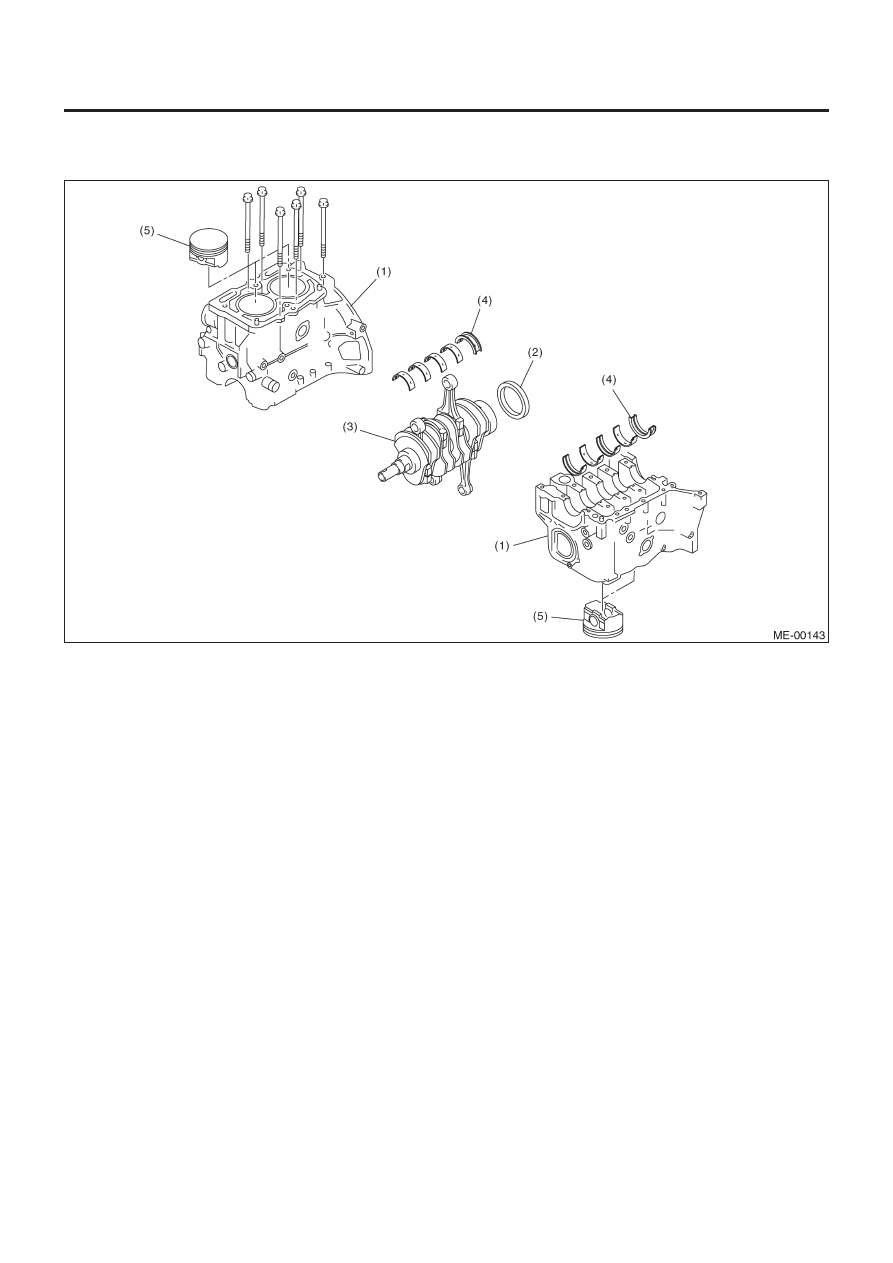

(1) Блок

цилиндров

(2) Задний

сальник

(3)

Коленвал

(4)

Подшипник коленвала

(5)

Поршень

35) Снимите задний сальник.
36) Снимите коленвал вместе с соединительным штоком.
37) Снимите подшипники коленвала с блока цилиндров с по-
мощью ручки молотка.

ПРИМЕЧАНИЕ:
Не путайте комбинацию подшипников коленвала. Нажимайте
на подшипник со стороны, противоположной фиксирующей
кромки.

38) Снимите каждый поршень с блока цилиндров с помощью
деревянного бруса или ручки молотка.

ПРИМЕЧАНИЕ:
Не путайте комбинацию поршня и цилиндра.

БЛОК ЦИЛИНДРОВ

ME(H4SO)-73

МЕХАНИКА

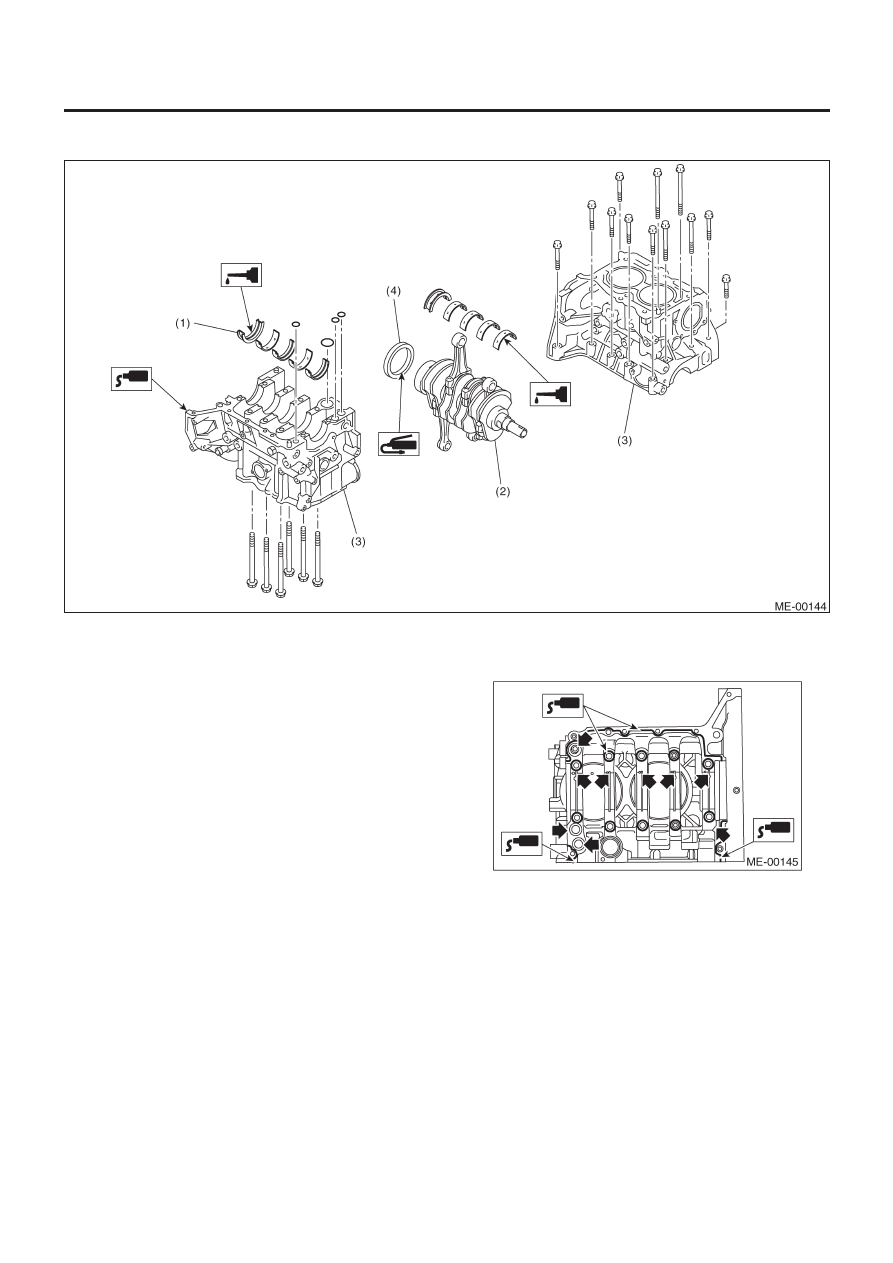

(1) Подшипник

коленвала

(2) Коленвал
(3)

Блок цилиндров

(4)

Задний сальник

ПРИМЕЧАНИЕ:
До установки удалите масло с сопряженных поверхностей
подшипника и блока цилиндров. Также нанесите моторное
масло на стержни коленвала.

1) Установите коленвал на блок #2 и #4 цилиндров.
2) Нанесите жидкий уплотнитель на сопряженную поверх-
ность блока #1 и #3 цилиндров и установите ее на блок #2 и
#4 цилиндров.

Жидкий уплотнитель:

№. 004403007
THREE BOND 1215 или эквивалент

ПРИМЕЧАНИЕ:
Не допускайте попадания жидкого уплотнителя в пазы кольце-
вых уплотнителей, смазочные канавки, пазы подшипников и т.д.

3) Затяните 10 мм соединительные болты блока цилиндров в
алфавитном порядке, как показано на рисунке. (сторона LH)

B:  УСТАНОВКА
