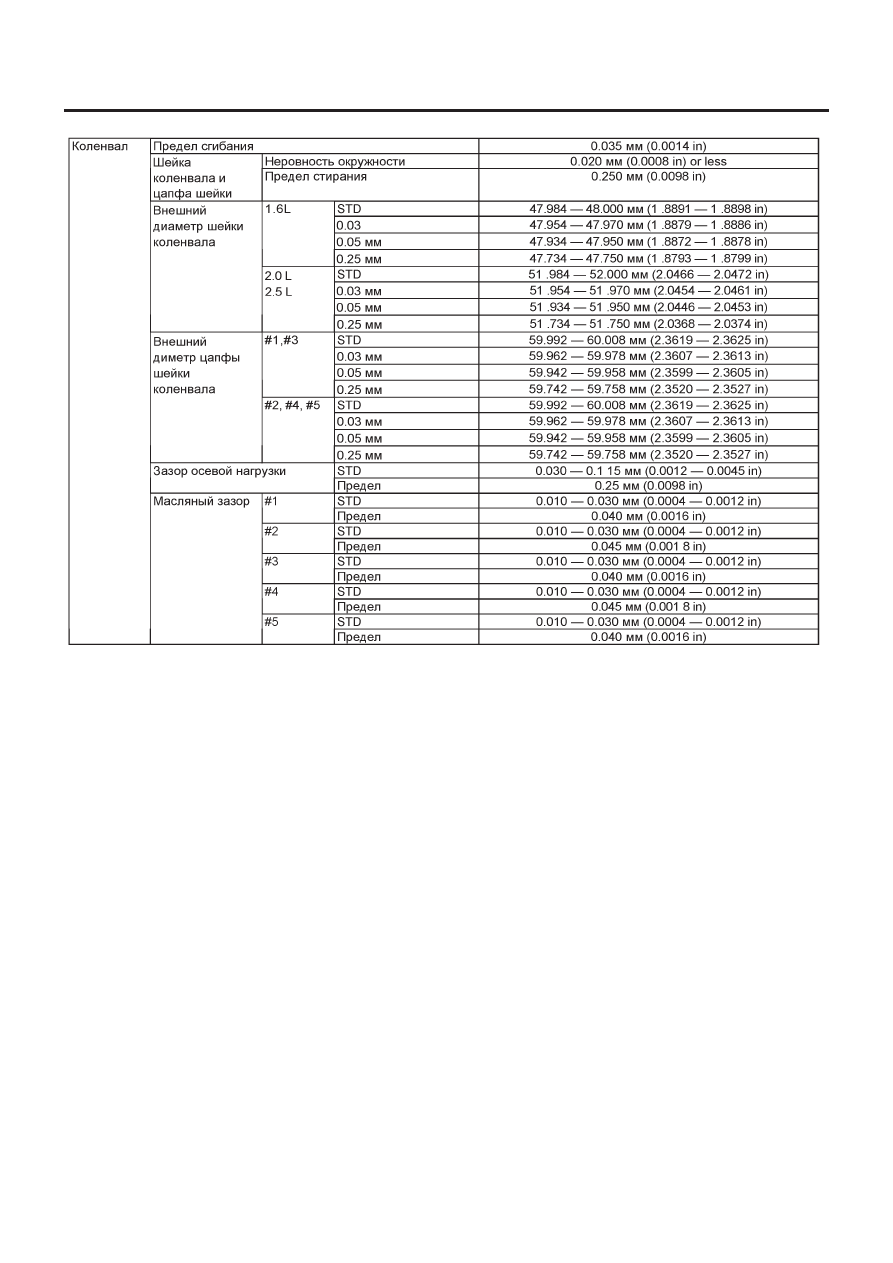

ОБЩЕЕ ОПИСАНИЕ

ME(H4SO)-6

МЕХАНИКА

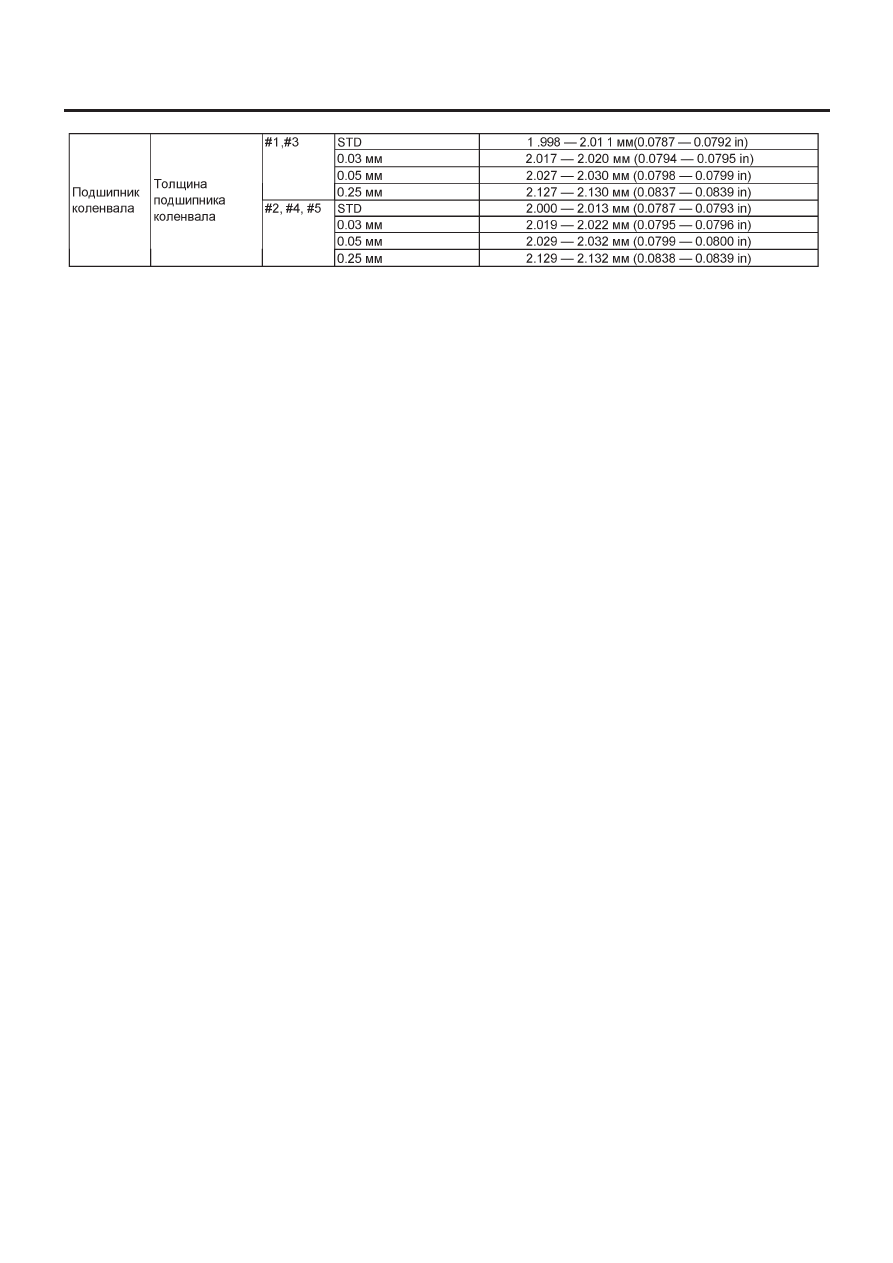

ОБЩЕЕ ОПИСАНИЕ

ME(H4SO)-7

МЕХАНИКА

ОБЩЕЕ ОПИСАНИЕ

ME(H4SO)-8

МЕХАНИКА

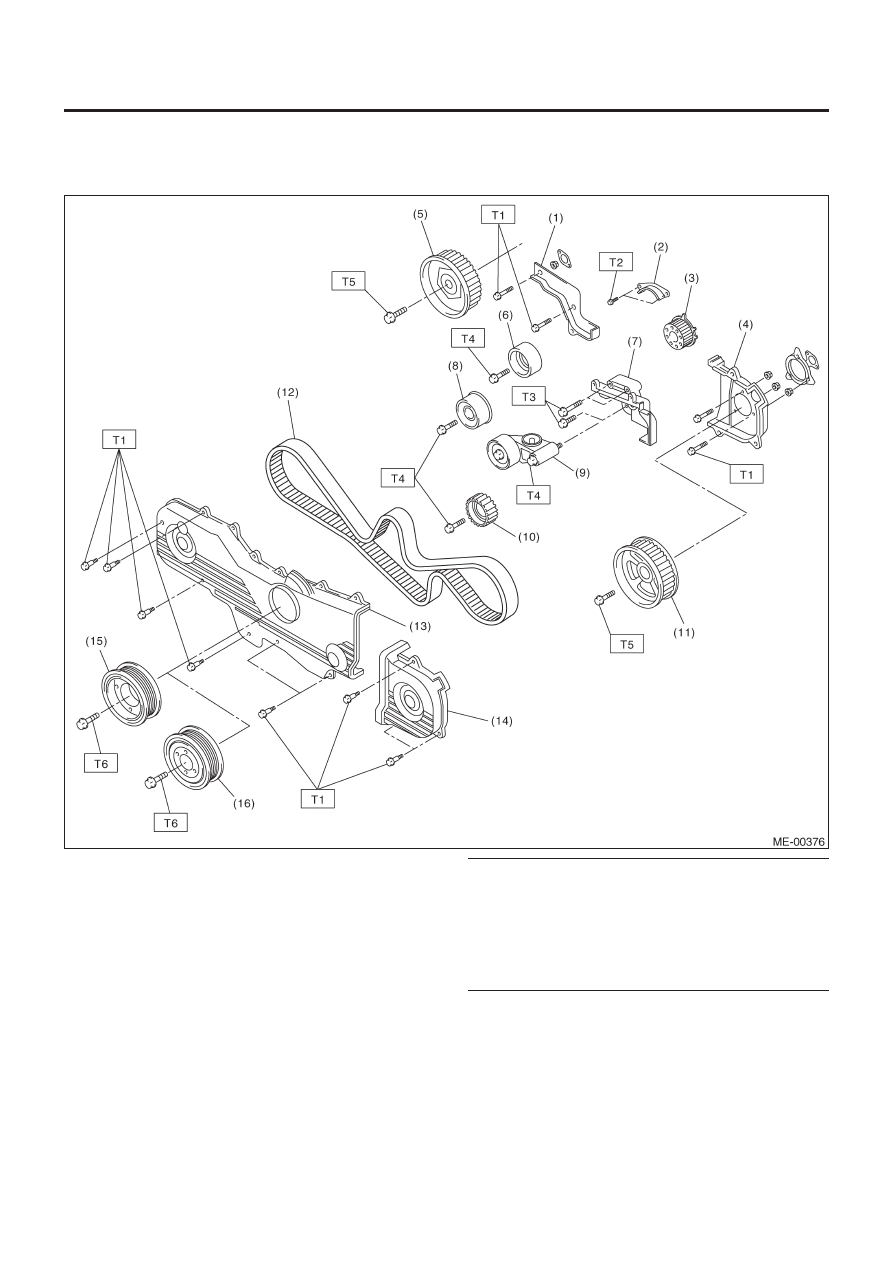

(1)  Крышка зубчатого ремня № 2 (RH)
(2)  Направляющая зуб. ремня (MT)
(3) Колесо

коленвала

(4)  Крышка зубчатго ремня № 2 (LH)
(5)  Колесо распредвала № 1
(6)  Натяжной шкив ремня (№ 1)
(7)  Рамка натяжителя
(8)  Натяжной шкив ремня (№ 2)
(9)  Автоматический регулятор натяжения ремня
(10) Автоматич рег натяж ремня № 2
(11) Натяжной шкив ремня № 2
(12) Зубчатый ремень
(13) Передняя крышка зубчатого ремня
(14) Крышка зубчатого ремня (LH)
(15) Шкив коленвала (модели 1.6 L и 2.0 L)
(16) Шкив коленвала (модель 2.5 L)

Момент затяжки: Н-м (кгс-м, ft-lb)

T1:

5(0.5,3.6)

T2:

10 (1.0, 7.2)

T3:

25(2.5, 18.1)

T4:

39(4.0,28.9)

T5:

78(8.0,57.9)

T6:

<См. ME(H4SO)-45,
УСТАНОВКА, Шкив коленвала.>

B: КОМПОНЕНТ

1. ЗУБЧАТЫЙ РЕМЕНЬ

ОБЩЕЕ ОПИСАНИЕ

ME(H4SO)-9

МЕХАНИКА

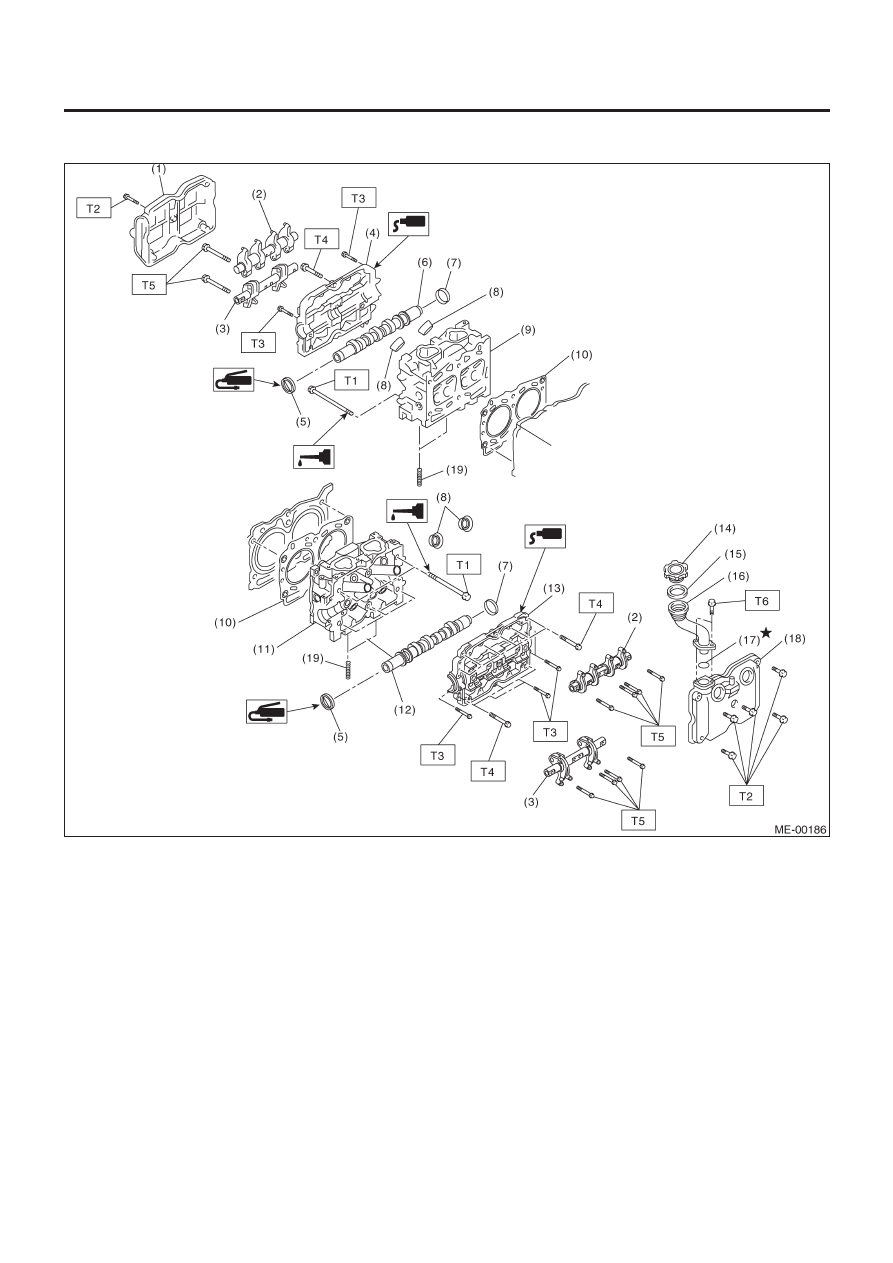

(1)  Крышка коромысла (RH)
(2)  Коромысло впускного клапана
(3)  Коромысло выпускного клапана
(4)  Крышка распредвала (RH)
(5) Сальник
(6) Распредвал

(RH)

(7) Заглушка
(8)  Прокладка трубки свечи зажигания
(9)

Головка цилиндра (RH)

(10) Прокладка головки цилиндра

(11) Головка цилиндра (LH)

(12) Распредвал (LH)
(13) Крышка распредвала (LH)
(14) Крышка заливной горл масла
(15) Прокладка
(16) Трубка залива масла
(17) Кольцевой уплотнитель

(18) Крышка коромысла(LH)
(19) Резьбовая шпилька

Момент затяжки: Н-м (кгс-м, ft-lb)

T1:

<См. ME(H4SO)-62,
УСТАНОВКА, Головка цилиндра.>

T2: 5

(0.5,

3.6)

T3:

10 (1.0, 7.2)

T4:

18 (1.8, 13.0)

T5:

25 (2.5, 18.1)

T6:

6.4 (0.65,4.7)

2. ГОЛОВКА ЦИЛИНДРА И КОЛЕНВАЛ
