ОБЩЕЕ ОПИСАНИЕ

ME(H4SO)-10

МЕХАНИКА

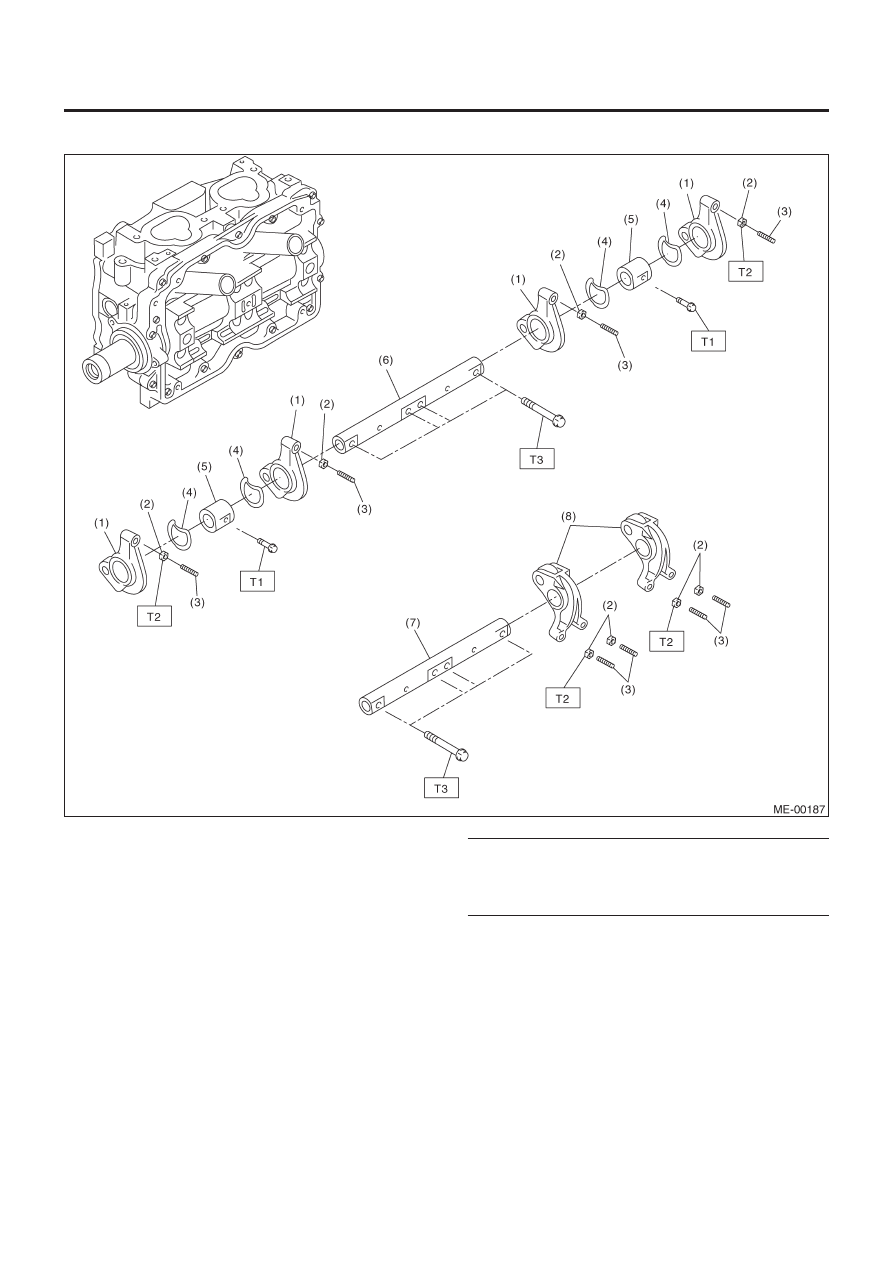

(1)  Коромысло впускного клапана
(2)  Гайка коромысла клапана
(3)  Винт регулировки коромысла клапана
(4) Пружина
(5) Суппорт

вала

коромысла

(6)  Вал впускного коромысла
(7)  Вал выпускного коромысла
(8)  Коромысло выпускного клапана

Момент затяжки: Н-м (кгс-м, ft-lb)

T1:

5 (0.5,3.6)

T2:

10 (1.0, 7.2)

T3:

25 (2.5, 18.1)

3. КОРОМЫСЛО КЛАПАНА

ОБЩЕЕ ОПИСАНИЕ

ME(H4SO)-11

МЕХАНИКА

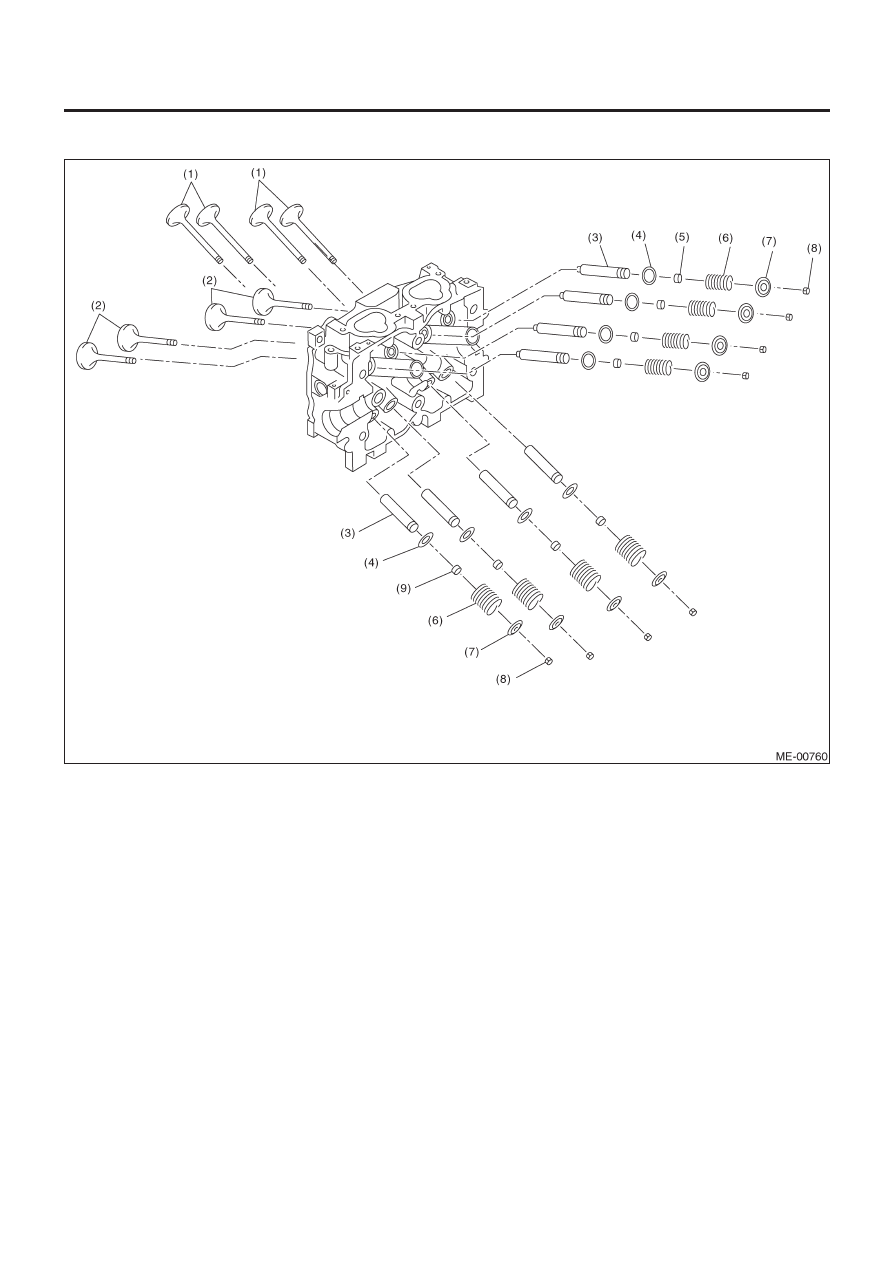

(1) Выпускной

клапан

(2) Впускной

клапан

(3) Направляющая

клапана

(4)  Гнездо пружины клапана
(5)  Сальник впускного клапана
(6) Пружина

клапана

(7) Фиксатор
(8) Ключ

фиксатора

(9)  Сальник выпускного клапана

4. ГОЛОВКА ЦИЛИНДРА И КЛАПАН

ОБЩЕЕ ОПИСАНИЕ

ME(H4SO)-12

МЕХАНИКА

5. БЛОК ЦИЛИНДРОВ

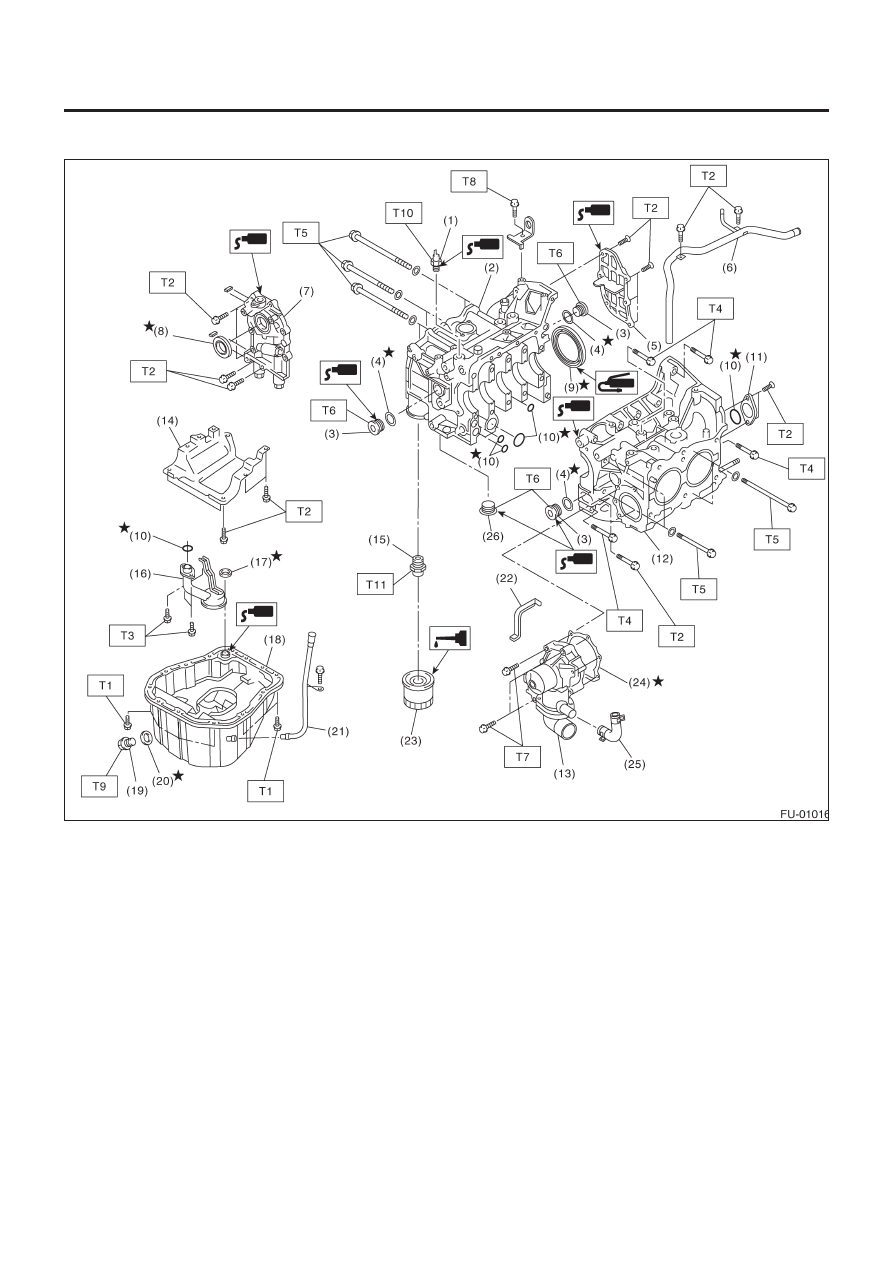

(1)  Переключатель давления масла
(2)  Блок цилиндра(RH)
(3)  Заглушка сервисного отверстия
(4)  Прокладка
(5)  Крышка масляного сепаратора
(6)  Обходная водяная трубка
(7)  Масляный насос
(8)  Передний сальник
(9)  Задний сальник
(10)  Кольцевой уплотнитель
(11)  Крышка сервисного отверстия
(12)  Блок цилиндра (LH)
(13)  Водяной насос
(14)  Пластина отражателя
(15)  Коннектор масляного фильтра
(16)  Масляная сетка
(17)  Прокладка

(18)  Поддон картера
(19)  Сливная заглушка
(20)  Металлическая прокладка
(21)  Направляющая измерит
уровня масла
(22)  Уплотнитель водяного насоса
(23)  Масляный фильтр
(24)  Прокладка
(25)  Шланг водяного насоса
(26)  Заглушка

Момент затяжки: Н-м (кгс-м, ft-lb)

T1:    5(0.5,3.6)
T2:    6.4(0.65,4.7)
T3:     10 (1.0, 7.2)
T4:    25(2.5, 18.1)
T5:   <См. ME(H4SO)-73,

УСТАНОВКА, Блок  цилиндра.>

T6:
T7:

T8:
T9:
T10:
T11

70 (7.1,50.6)
Первый 12 (1.2, 8.7)
Второй 12 (1.2, 8.7)
16 (1.6, 11.6)
44 (4.5, 33)
25 (2.5, 18.1)
45 (4.6, 33.3)

ОБЩЕЕ ОПИСАНИЕ

ME(H4SO)-13

МЕХАНИКА

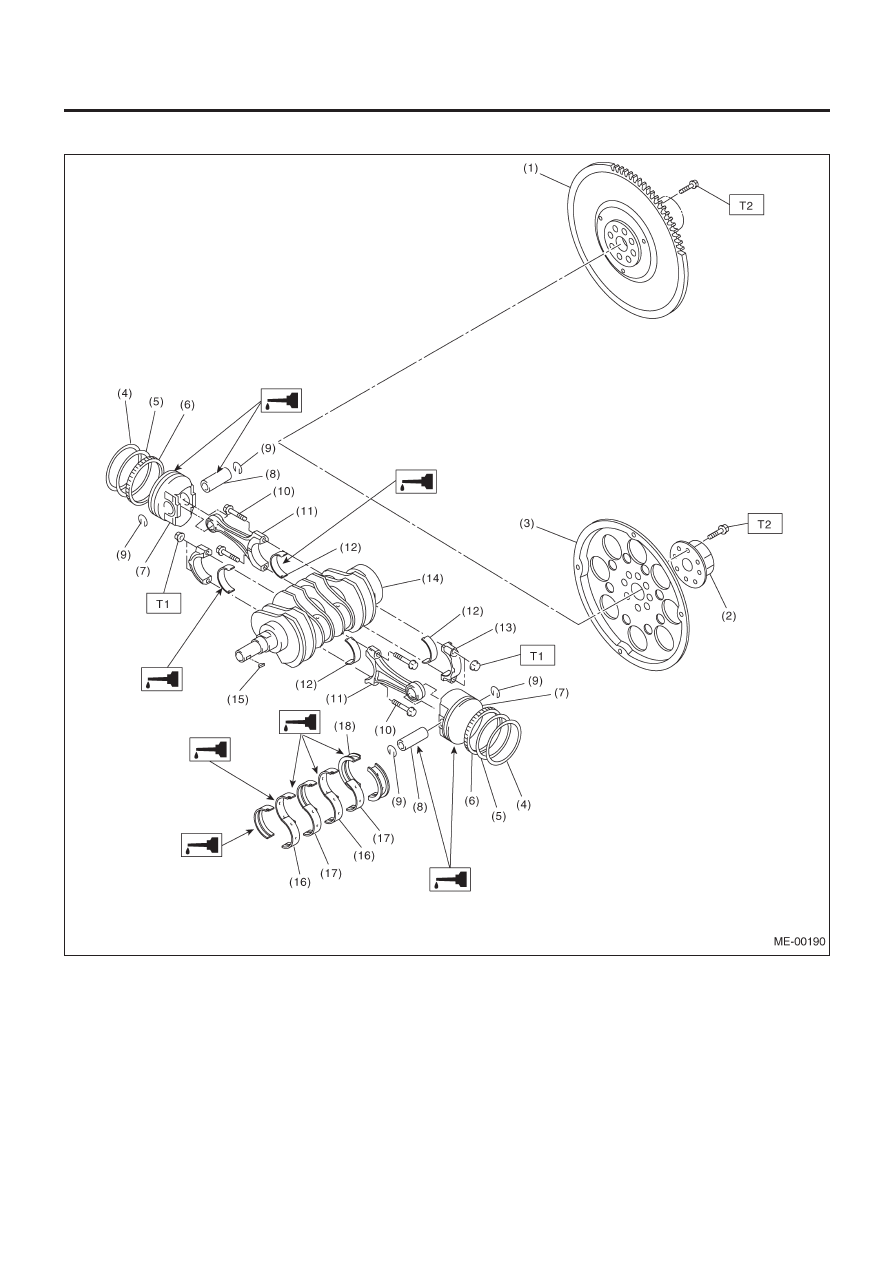

6. КОЛЕНВАЛ И ПОРШЕНЬ
