ПНЕВМОСИСТЕМА С ЭЛЕКТРОННЫМ УПРАВЛЕНИЕМ

Система поддержания высоты кузова

38

38-20

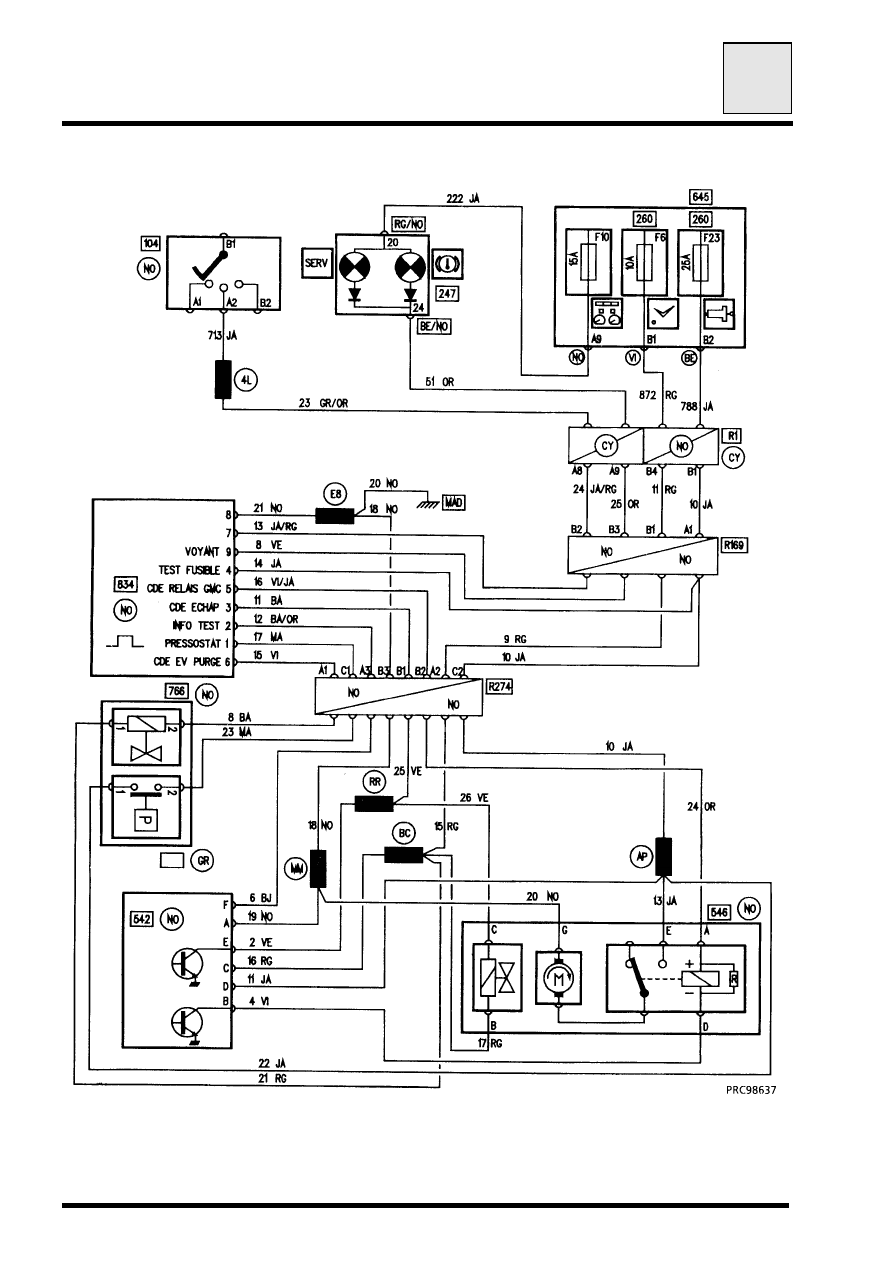

СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ





ПНЕВМОСИСТЕМА С ЭЛЕКТРОННЫМ УПРАВЛЕНИЕМ

Система поддержания высоты кузова

38

38-21

ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ, СОДЕРЖАЩИХСЯ В ЭЛЕКТРОСХЕМЕ

 104

 Замок зажигания

 247

 Приборный щиток

 260

 Блок предохранителей

 542

 Датчик высоты

 546

 Узел компрессора

 645

 Коммутационный блок салона

 766

 Электромагнитный клапан с реле давления

 834

 Блок управления сигнализацией



 R1



 Правая задняя сторона электропроводки/соединение на приборном щитке

 R169

 Cоединение правой стороны электропроводки

 R274

 Промежуточное соединение электропроводки

ПНЕВМОСИСТЕМА С ЭЛЕКТРОННЫМ УПРАВЛЕНИЕМ

Система поддержания высоты кузова

38

38-22

СВЯЗЬ МЕЖДУ ЭЛЕМЕНТАМИ (ОБОЗНАЧЕНИЕ ПОЗИЦИЙ НА СХЕМЕ)


 Соедине-

ние задней

правой

стороны

 Блок

управле-

ния

сигнали-

зацией

 Промежу-

точное

соедине-

ние

 Узел

компрес-

сора

 Датчик

высоты

 Электро-

магнитный

клапан

 Реле

давления



 Примечание

 А1

 4

 С2

 Е

 D

 –

 1

 "+  после замка зажигания",
защищен предохранителем
25А

 В2

 7

 –

 –

 –

 –

 –

 "+  после замка зажигания",
замок зажигания

 В1

 –

 А2

 В

 С

 1

 –

 "+ до замка зажигания",
защищен предохранителем
10А

 –

 6

 А1

 –

 –

 2

 –

 Управление электромагнитным
клапаном выпуска воздуха

 –

 1

 С1

 –

 –

 –

 2

 Информация реле давления

 –

 5

 В2

 А

 –

 –

 –

 Управление работой реле
компрессора

 –

 3

 В1

 С

 Е

 –

 –

 Управление выпускным
электромагнитным клапаном

 –

 2

 А3

 –

 F

 –

 –

 Датчик высоты/тестирование
работы блока управления
сигнализацией

 –

 –

 –

 D

 В

 –

 –

 Управление работой силового
реле

 –

 8

 В3

 G

 А

 –

 –

 Масса

 В3

 9

 –

 –

 –

 –

 –

 Сигнальные лампы
неисправностей/обслуживания

 R169

 834

 R274

 546

 542

 766

 766

 Узел, деталь

ПНЕВМОСИСТЕМА С ЭЛЕКТРОННЫМ УПРАВЛЕНИЕМ

Система поддержания высоты кузова

38

m56011.0

38-23

ДИАГНОСТИКА – ПРЕДИСЛОВИЕ

 ПРОВЕРКИ ДО ПРОВЕДЕНИЯ ДИАГНОСТИКИ

•

•

•

•  Проверка цепей питания системы



 Проверьте состояние указанных ниже предохранителей на плате в салоне:

−

−

−

−  15А - приборный щиток,

−

−

−

−  10А - часы,

−

−

−

−  25А - СОА (система поддержания высоты кузова)


 При включенном зажигании проверьте наличие напряжения примерно +12В между
контактом А1 разъема R169 и массой автомобиля. При отсутствии напряжения
восстановите электропроводку между контактом А1 разъема R169 и предохранителем
25А СОА.

 Проверьте наличие напряжения примерно +12В между контактом В1 разъема R169 и
массой автомобиля. При отсутствии напряжения восстановите электропроводку между
контактом В1 разъема R169 и предохранителем 10А часов.

 При включенном зажигании проверьте наличие напряжения примерно +12В между
контактом В2 разъема R169 и массой автомобиля. При отсутствии напряжения
восстановите электропроводку между контактом В2 разъема R169 и замком зажигания.


•  Проверка массы системы


 Проверьте неразрывность цепи и состояние изоляции электропроводки относительно
+12В между:

−  выводом 8 блока управления сигнализацией и массой блока (MAD),

−  выводом А датчика высоты и массой (MAD),

−  выводом G компрессора и массой (MAD).


 При необходимости устраните неисправность.
