ПНЕВМОСИСТЕМА С ЭЛЕКТРОННЫМ УПРАВЛЕНИЕМ

Система поддержания высоты кузова

38

38-16

 АЛГОРИТМ ПОИСКА НЕИСПРАВНОСТЕЙ ПРИ СЛИШКОМ НИЗКОЙ ВЫСОТЕ КУЗОВА АВТОМОБИЛЯ









ПНЕВМОСИСТЕМА С ЭЛЕКТРОННЫМ УПРАВЛЕНИЕМ

Система поддержания высоты кузова

38

38-17

ПРОВЕРКА РЕГУЛЯТОРА ТОРМОЗНЫХ СИЛ

 При проверке регулятора тормозных сил колеса автомобиля должны стоять на земле, и в
салоне должен находиться один человек.


 Необходимый инструмент

 Fre. 244-03
+ 284-06

 или

 Fre. 1085-01

 Fre. 1309

 }


 Манометр для проверки
давления в регуляторе
тормозных сил

 Переходник для проверки
давления в тормозном
контуре (BREMBO)


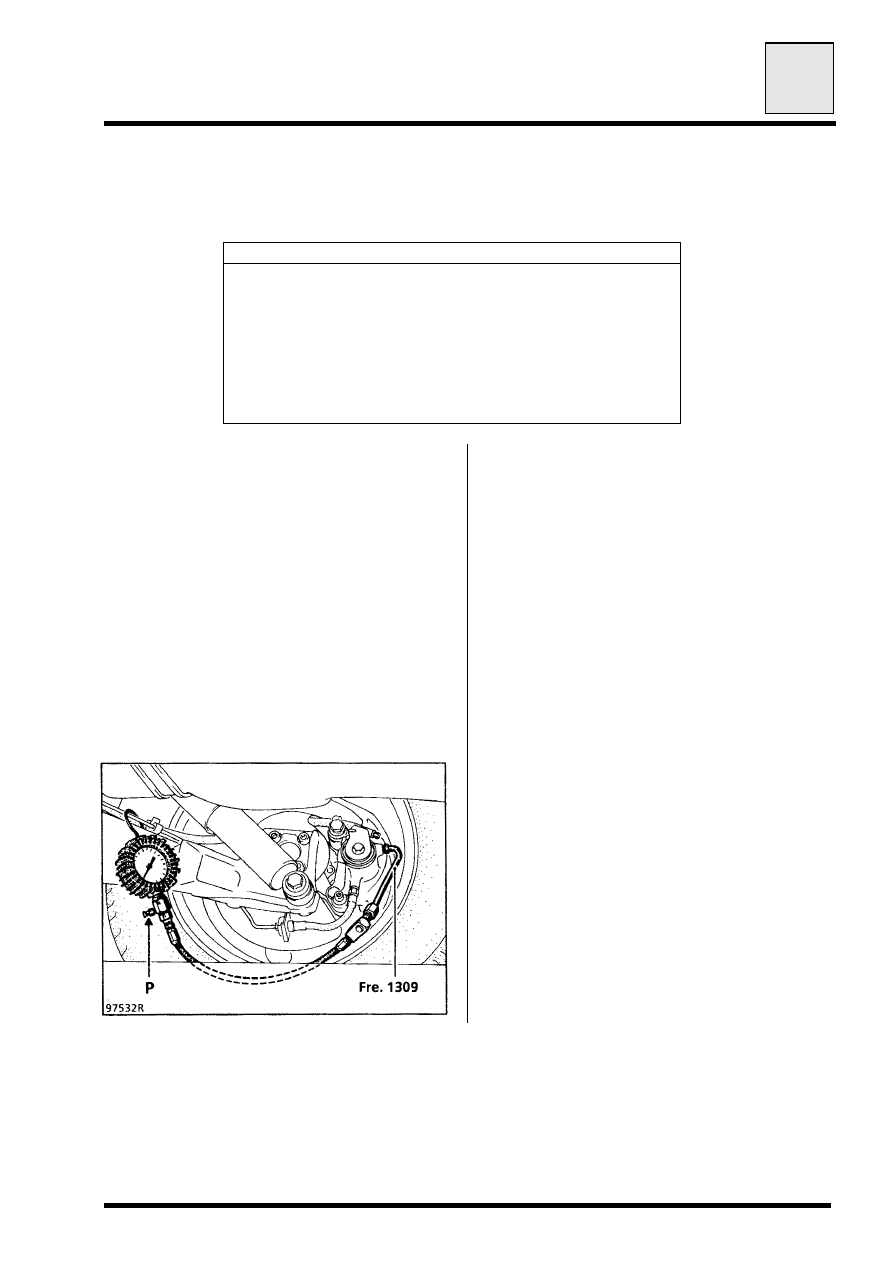

 ПРОВЕРКА

 Подсоедините два манометра Fre.244-03
или Fre.1085-01:
−

−

−

−  один к переднему правому тормозному

контуру,

−

−

−

−  один к заднему левому тормозному

контуру


 На автомобилях с задними дисковыми
тормозами используйте переходник
Fre. 1309.

 Стравите воздух из манометров, используя
винт (Р).




 Плавно нажимайте на педаль тормоза,
пока не будет достигнуто нормальное
давление в тормозном контуре
передних колес (см. таблицу значений).
Затем проверьте давление в контуре
задних колес.

 Проделайте то же самое для другого
тормозного контура, присоединив
манометры:
−

−

−

−  один к переднему левому тормозному

контуру,

−

−

−

−  один к заднему правому тормозному

контуру.


 В случае обнаружения большого различия
в давлении (за пределами допустимого
значения) регулятор тормозных сил
необходимо заменить, так как он не
подлежит ремонту.

ПНЕВМОСИСТЕМА С ЭЛЕКТРОННЫМ УПРАВЛЕНИЕМ

Система поддержания высоты кузова

38

38-18





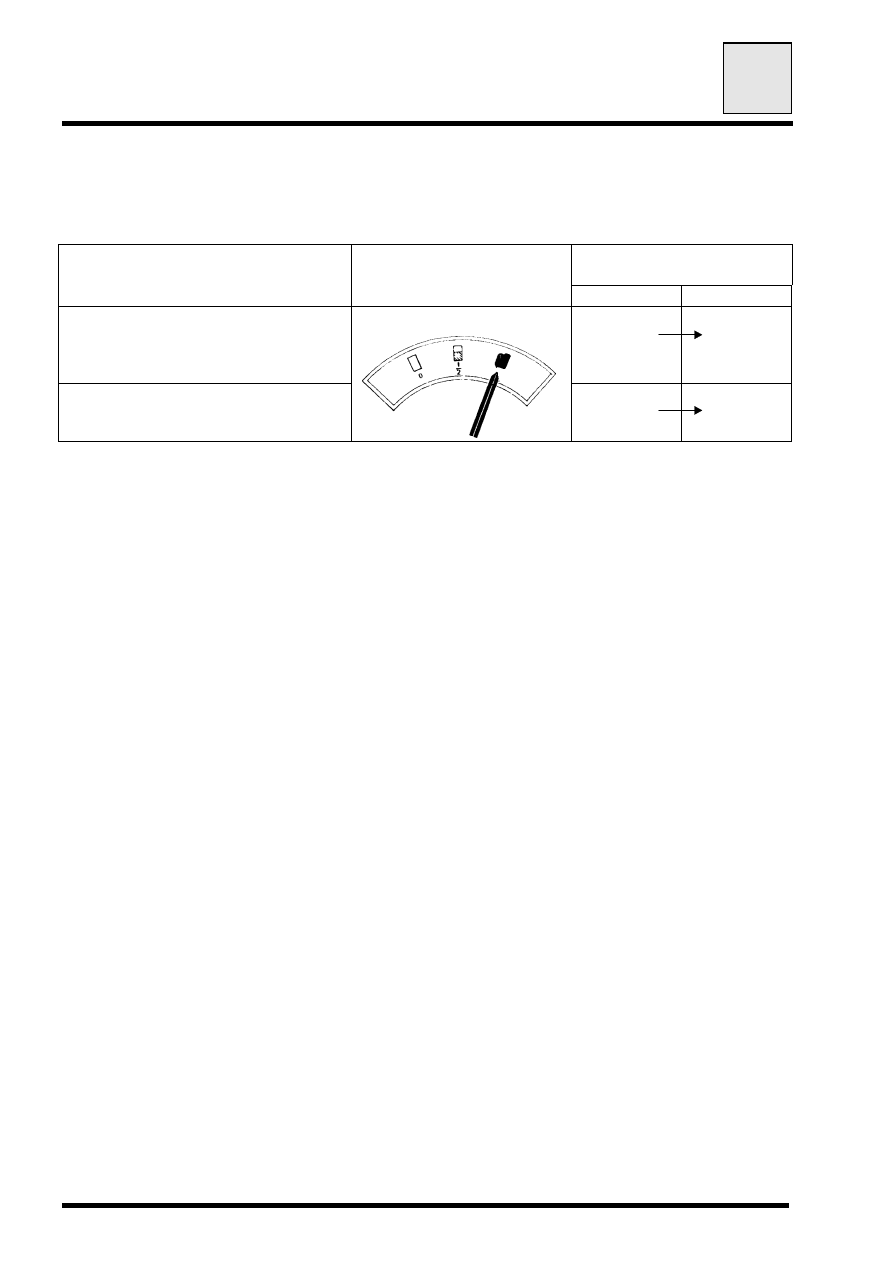

 Проверки выполняются в следующих условиях:
−  на незагруженном автомобиле,

−  с полным топливным баком,

−  с водителем в автомобиле



 Тип автомобиля

 Уровень топлива в баке

 Контрольное давление

(бар)





 Спереди

 Сзади

 Без антиблокировочной тормозной
системы (AБC).
 С дисковыми задними тормозами.






 100



 48 ± 3

 С антиблокировочной тормозной
системой (AБС).
 С дисковыми задними тормозами




  Полный

90966S



 100



 41 ± 3


 Давление измерено с использованием управляющего давления в пневмосистеме 2 ± 0,3 бар.


ПНЕВМОСИСТЕМА С ЭЛЕКТРОННЫМ УПРАВЛЕНИЕМ

Система поддержания высоты кузова

38

38-19

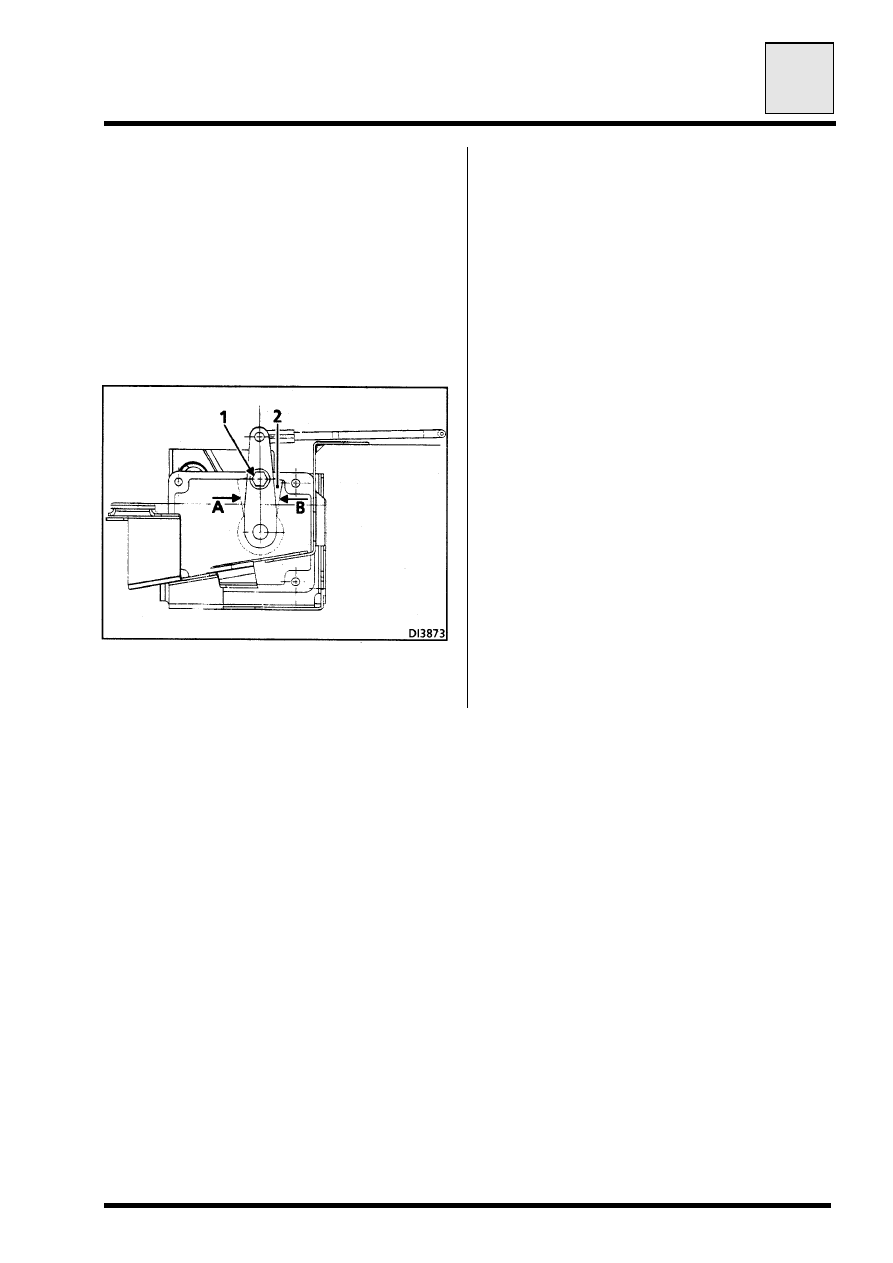

РЕГУЛИРОВКА

 Для того, чтобы отрегулировать систему до
нормального уровня (значение Н4 - Н5),
высоту кузова автомобиля можно
изменить, ослабив затяжку болта (1) и
сдвинув сектор (2) датчика высоты:
−

−

−

−  при смещении сектора в сторону (А)

значение (Н4 - Н5) увеличивается,

−

−

−

−  при смещении сектора в сторону (В)

значение (Н4 - Н5) уменьшается.






 Регулировку выполняйте при включенном
зажигании.

 После изменения положения сектора (2)
воздействуйте на заднюю подвеску
автомобиля, нажав на бампер, чтобы
установить систему в нужное положение
(или загрузив и разгрузив для этого
автомобиль).

 После стабилизации кузова автомобиля
измерьте высоту контрольных точек,
вычислите разность (Н4 - Н5) и сравните
это значение с нормальным значением,
включая допустимое отклонение.

 ВНИМАНИЕ:
 Увеличение разности (Н4 - Н5) понижает
высоту кузова автомобиля.

 Уменьшение разности (Н4 - Н5)
увеличивает высоту кузова автомобиля.
