Опель Астра. Прокачка гидравлического привода сцепления (коробки передач - F13/ F17+/F23/ М2О/ М32)

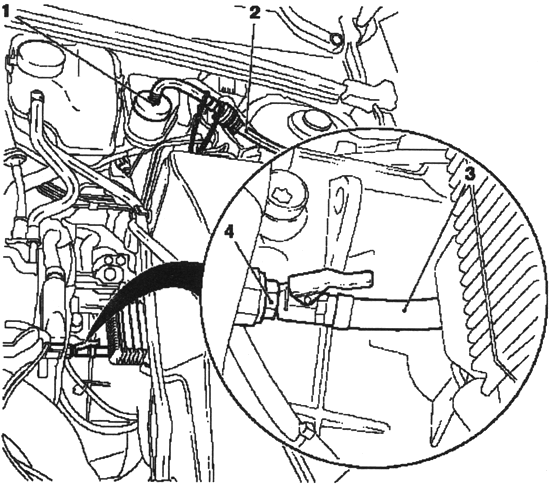

Рис. 3.2. Прокачка гидропривода сцепления: 1 — адаптер; 2 — специальный инструмент МКМ-6174–2; 3 — специальный инструмент МКМ-6174–1; 4 — клапан прокачки
ВНИМАНИЕ Используйте только тормозную жидкость DOT 4. Гидравлический привод сцепления прокачивается только, «снизу», то есть через клапан прокачки. Для этой цели используется устройство для удаления воздуха из гидропривода тормозов. ВНИМАНИЕ Ручная прокачка не допускается. Соблюдайте производственные инструкциипри использовании устройства для удаления воздуха из тормозов.Устройство для удаления воздуха из тормозов должно обеспечиватьдавление приблизительно 2 бар.
Установка устройства
Присоедините устройство для удаления воздуха из гидропривода. Для этого присоедините адаптер устройства для удаления воздуха из тормозов к бачку гидропривода тормозной системы. Установите специальный инструмент МКМ-6174–2 на адаптер. Опустите конец шланга в подходящий контейнер. Отсоедините колпачок клапана от клапана прокачки и присоедините специальный инструмент МКМ-6174–1 к клапану прокачки (рис. 3.2). Удалите воздух из привода сцепления. Включите устройство для удаления воздуха из гидропривода. Откройте клапан прокачки (2–3 оборота). Прокачивайте до выхода тормозной жидкости без пузырей. Закройте (от руки) клапан прокачки.
Снятие устройства
Отсоедините устройство для удаления воздуха из гидропривода. Отсоедините адаптер устройства для удаления воздуха из гидропривода. ВНИМАНИЕ Обязательно выполните следующие операции для заполнения нагнетательного трубопровода картера коробки передач рабочего цилиндрасцепления. При прокачке, удостоверьтесь, что бачок гидропривода тормознойсистемы заполнен. Удалите воздух из нагнетательного трубопровода рабочего цилиндра сцепления. Установите специальный инструмент МКМ-6174–2 на МКМ-6174–1 на клапане прокачки, опустите свободный конец в подходящий контейнер Нажимайте и удерживайте педаль сцепления. Откройте клапан прокачки. Откройте клапан прокачки до появления воздуха и/или смеси воздуха/ тормозной жидкости. Закройте (от руки) клапан прокачки. Медленно отпустите педаль сцепления и подождите приблизительно 5 с. Повторите процедуру четыре раза. Затяните клапан прокачки моментом 5 Н-м. Отсоедините специальные инструменты МКМ-6174–1 и МКМ-6174–2. Снимите колпачок с клапана прокачки. Заполните бачок гидропривода сцепления тормозной жидкостью до метки « МАХ». Закройте бачок гидропривода тормозной системы. Проверьте давление срабатывания педали сцепления. Проверьте легкость включения всех передач при работающем двигателе и выжатом сцеплении. ПРИМЕЧАНИЕ Сделайте пробную поездку, чтобы гарантировать четкую работу системысцепления и торможения. Поездку проводите с различными скоростями и частым переключением передач, чтобы достигнуть рабочих температур.
