Опель Астра. Трансмиссия. Сцепление
Общие сведения
На автомобиле Opel Astra с механической КП устанавливают одноди-сковое сухое сцепление с накладками, не содержащими асбест, и двух-массовым маховиком. Управление сцеплением осуществляется посредством гидропривода. Автомобили с автоматической КП оснащены гидравлическим многодисковым сцеплением.
В процессе эксплуатации не требуется обслуживание сцепления, так как при его работе, изношенные части накладок сами выравниваются. Замену ведомого диска сцепления нужно проводить примерно через 100 000 км, однако это во многом зависит от режимов нагрузки автомобиля.
В зависимости от модели двигателя и типа коробки передач конструкция сцепления может несколько изменяться (рис. 3.1).
Маховик
Маховик жестко соединен с коленчатым валом двигателя. Двухмассовый маховик с помощью пружинно-демпферной системы обеспечивает максимальное гашение крутильных колебаний.
Ведомый и нажимной диски
Ведомый диск установлен на первичном валу коробки передач. С обеих сторон к нему приклепаны накладки.
Нажимной диск через диафрагменную пружину и кожух сцепления жестко соединен с маховиком. Нажимной диск служит для прижатия ведомого диска к маховику. Поверхность нажимного диска обработана антикоррозионным составом. При чистке нажимного диска надо обрабатывать только его рабочую поверхность — так вы продлите срок службы сцепления.
Подшипник выключения сцепления
Подшипник выключения сцепления обеспечивает освобождение ведомого диска от ведущего при нажатии на педаль сцепления.
Таблица 3.1. Возможные неисправности сцепления, их причины и способы устранения
|
Возможные причины неисправности |
Способ устранения |
|
Opel Astra 2004-2006 года. Неполное выключение сцепления (сцепление «ведет») |
|
|
Недостаточный полный ход педали сцепления |
Отрегулируйте привод сцепления |
|
Коробление ведомого диска (торцовое биение более 0,5 мм) |
Выправьте или замените диск |
|
Заедание ступицы ведомого диска на шлицах первичного вала |
Очистите шлицы, промойте уайт-спиритом. При износе шлицев замените первичный вал или ведомый диск |
|
Перекос или коробление нажимного диска |
Замените кожух сцепления в сборе с нажимным диском и пружиной |
|
Ослабление заклепок или поломка фрикционных накладок ведомого диска |
Замените накладки, проверьте торцовое биение диска |
|
Нарушение работоспособности троса привода сцепления |
Замените трос |
|
Opel Astra 2004-2006 года. Неполное включение сцепления (сцепление «буксует») |
|
|
Повышенный износ или пригорание фрикционных накладок ведомого диска |
Замените фрикционные накладки или ведомый диск в сборе |
|
Замасливание фрикционных накладок ведомого диска, поверхностей маховика и нажимного диска |
Тщательно промойте уайт-спиритом замасленные поверхности, замените изношенные или поврежденные сальники коробки передач и двигателя. Проверьте отсутствие течи масла через болты крепления маховика; при наличии течи установите болты на герметик, как указано в главе |
|
Повреждение или заедание привода сцепления |
Устраните причины, вызывающие заедание. Замените поврежденные детали |
|
Opel Astra 2004-2006 года. Рывки при работе сцепления |
|
|
Замасливание фрикционных накладок ведомого диска, поверхностей маховика и нажимного диска |
Тщательно промойте уайт-спиритом замасленные поверхности, замените изношенные или поврежденные сальники коробки передач и двигателя. Проверьте отсутствие течи масла через болты крепления маховика; при наличии течи установите болты на герметик |
|
Заедание в приводе сцепления |
Устраните причины, вызывающие заедание. Замените поврежденные детали |
|
Повреждение поверхности или коробление нажимного диска |
Замените кожух сцепления в сборе с нажимным диском |
|
Opel Astra 2004-2006 года. Повышенный шум при включении сцепления |
|
|
Поломка демпферных пружин ведомого диска |
Замените ведомый диск в сборе |
|
Opel Astra 2004-2006 года. Повышенный шум при выключении сцепления |
|
|
Износ, повреждение, утечка смазки из подшипника выключения сцепления |
Замените подшипник |

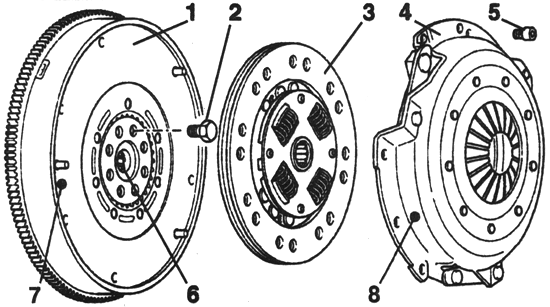

Компоненты сцепления:
1 — маховик; 2 — болт крепления маховика; 3 — ведомый диск;
4 — нажимной диск; 5 — болт крепления нажимного диска;
6 — подшипник выключения сцепления;
7 — маркировка совмещения на маховике;
8 — маркировка совмещения на нажимном диске
