Опель Астра. Двигатель Z 18 XER DOHC-I. Замена холодильника рециркуляции отработавших газов (2,0 л)

  Снятие

  Откройте капот.

  Отсоедините аккумуляторную ба­тарею.

  Отсоедините заземляющий соеди­нитель от зажима заземления.

  Поднимите автомобиль полно­стью.

  Отсоедините нижнюю крышку моторного отсека, отвернув 10 бол­тов крепления и сняв 4 заклепки (рис. 2.319).

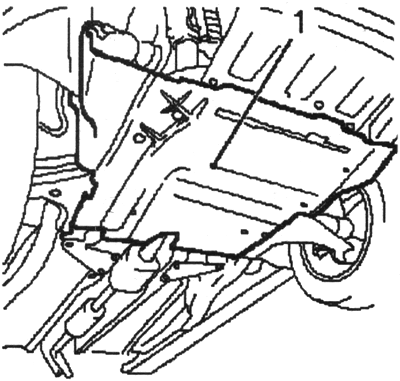

Рис. 2.319. Нижняя крышка моторного от­сека:

1 - крышка

  Поместите внизу контейнер для слива.

  Слейте охлаждающую жидкость. Для этого отверните сливной болт на радиаторе и соберите охлажда­ющую жидкость. Заверните слив­ной болт

  Опустите автомобиль полностью.

  Снимите крышку двигателя.

  Снимите шланг воздуха наддува, сняв 2 хомута (рис. 2.320).

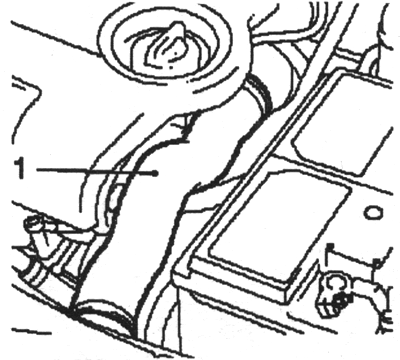

Рис. 2.320. Снятие шланга воздуха над­дува:

1 — шланг

  Снимите аккумуляторную батарею.

  Снимите трубопровод системы ох­лаждения (рис. 2.321).

  Раскрепите 2 шланга охлаждаю­щей жидкости из кронштейна, сняв кронштейны крепления.

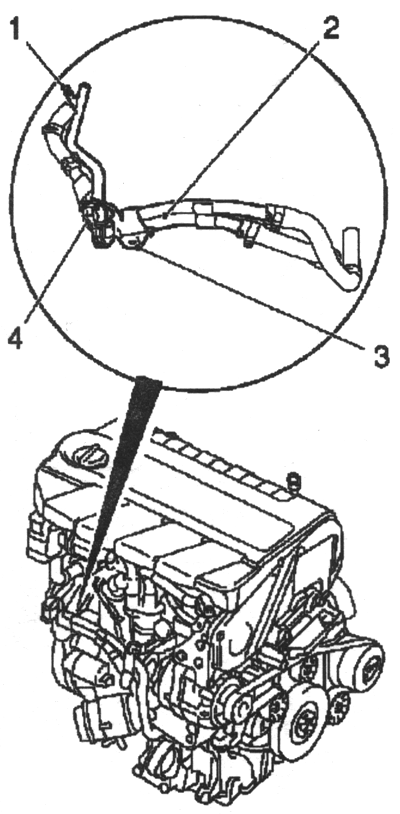

Рис. 2.321. Снятие трубопровода систе­мы охлаждения:

1 — болт крепления нижней резиновой опоры; 2,3, 4 — кронштейны

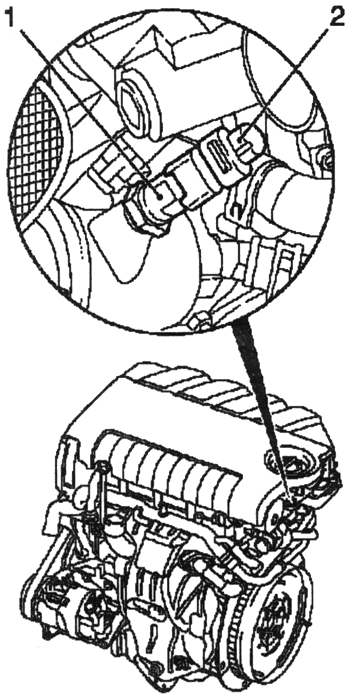

Рис. 2.322. Датчик температуры охлаж­дающей жидкости:

1 — датчик; 2 — разъем жгута проводов

  Отсоедините разъем жгута прово­дов от датчика температуры охлаж­дающей жидкости (рис. 2.322).

  Снимите корпус термостата (рис. 2.323).

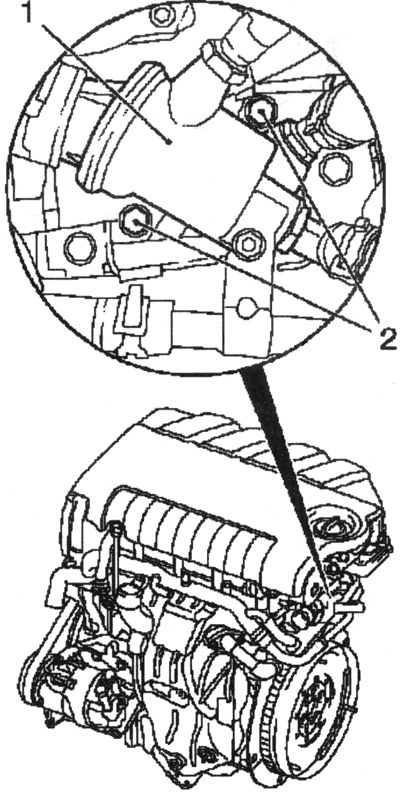

Рис. 2.323. Корпус термостата:

1 — корпус; 2 — болты крепления

  Отсоедините 4 шланга охлаждаю­щей жидкости.

  Снимите 4 хомута и отверните 2 болта крепления.

  Снимите шланг воздуха наддува, сняв 2 хомута (рис. 2.324).

  Отсоедините шланг охлаждающей жидкости от трубопровода системы охлаждения, сняв хомут (рис. 2.325).

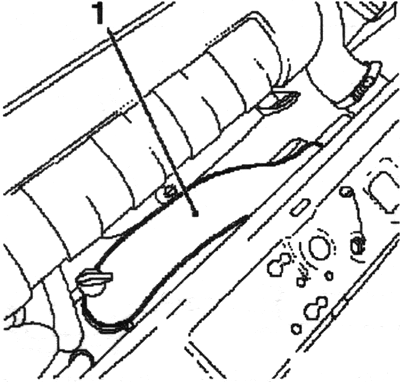

Рис. 2.324. Шланг воздуха наддува:

1 — шланг

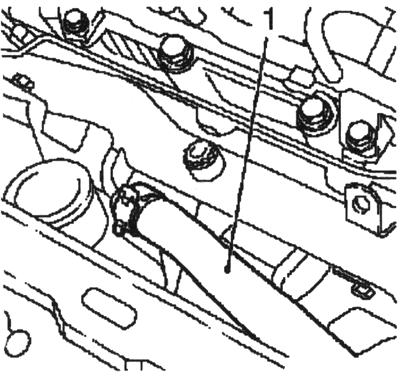

Рис. 2.325. Шланг охлаждающей жидкос­ти:

1 — шланг

  Отсоедините 3 шланга охлаждаю­щей жидкости (рис. 2.326).

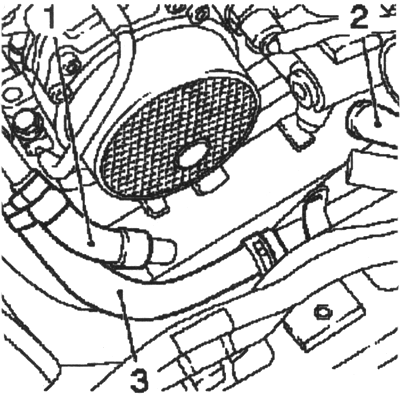

Рис. 2.326. Шланги охлаждающей жидко­сти:

1 — шланг охлаждающей жидкости глав­ного трубопровода

системы охлаждения;

2 — шланг охлаждающей жидкости нижнего трубопровода с

истемы охлаждения;

3 — шланг охлаждающей жидкости холодильника рецир­куляции

отработавших газов

  Отсоедините шланг охлаждающей жидкости от главного трубопровода системы охлаждения.

  Отсоедините шланг охлаждающей жидкости от нижнего трубопровода системы охлаждения.

  Отсоедините шланг охлаждающей жидкости от холодильника рецирку­ляции отработавших газов.

  Отсоедините трубку рециркуляции отработавших газов выпуска от вы­пускного коллектора.

  Снимите холодильник рециркуля­ции отработавших газов.

  Отсоедините трубку рециркуляции отработавших газов от клапана ре­циркуляции отработавших газов.

  Установка

  Установите холодильник рецирку­ляции отработавших газов. Затяните 2 болта моментом 25 Нм.

  Присоедините трубку рециркуля­ции отработавших газов к выпускно­му коллектору.

  Установите новую прокладку.

  Затяните 2 болта.

  Затяните хомут.

  Присоедините трубку рециркуля­ции отработавших газов к клапану рециркуляции отработавших газов.

  Установите новую прокладку.

  Затяните 2 болта.

  Затяните хомут.

  Присоедините 3 шланга охлаждаю­щей жидкости.

  Присоедините шланг охлаждаю­щей жидкости к верхнему трубопро­воду системы охлаждения.

  Присоедините шланг охлаждаю­щей жидкости к нижнему трубопро­воду системы охлаждения.

  Присоедините шланг охлаждаю­щей жидкости к холодильнику рецир­куляции отработавших газов.

  Присоедините шланг охлаждаю­щей жидкости к трубопроводу систе­мы охлаждения.

  Присоедините шланг воздуха над­дува турбонагнетателя к воздухово­ду наддува.

  Затяните 2 хомута моментом 3.5 Нм.

  Очистите уплотняемую поверх­ность.

  Очистите 2 резьбы.

  Установите корпус термостата и новую прокладку.

ПРИМЕЧАНИЕ

  Покройте прокладку специальной (белой) консистентной смазкой.

  Затяните 2 болта крепления.

  Присоедините 4 шланга охлаждаю­щей жидкости.

  Подключите разъем жгута прово­дов датчика температуры охлаждаю­щей жидкости.

  Установите трубопровод системы охлаждения.

  Затяните 3 гайки крепления мо­ментом 9 Нм.

  Закрепите 2 шланга охлаждающей жидкости в кронштейне

  Установите шланг воздуха наддува промежуточного охладителя на шту­цер дроссельной заслонки.

  Затяните 2 хомута моментом 3.5 Нм.

  Установите крышку двигателя.

  Поднимите автомобиль полно­стью.

  Установите нижнюю крышку мо­торного отсека.

  Опустите автомобиль полностью.

  Установите аккумуляторную бата­рею.

  Подключите аккумуляторную бата­рею.

  Присоедините заземляющий со­единитель к зажиму заземления.

  Долейте охлаждающую жидкость или убедитесь в том, что ее количе­ство соответствует норме.

  Запрограммируйте энергозависи­мую память.

  Закройте капот.
