Опель Астра. Двигатель Z 18 XER DOHC-I. Системы выпуска
Система выпуска (Z 14 ХЕР, Z 14 XEL, Z 16 ХЕР)
Конструкция системы выпуска двигателей Z 14 ХЕР, Z 14 XEL и Z 16 ХЕР Astra-H является по существу одинаковой. На схеме ниже показано положение и расположение отдельных узлов системы выпуска (рис. 2.316).

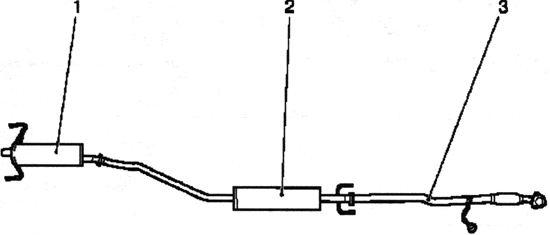

Рис. 2.316. Конструкция системы выпуска (Z 14 ХЕР, Z 14 XEL, Z 16 ХЕР): 1 — оконечный глушитель с выхлопной трубой; 2 — центральная выхлопная труба с центральным глушителем; 3 — передняя выхлопная труба с гибкой трубой
Система выпуска (218 ХЕ)

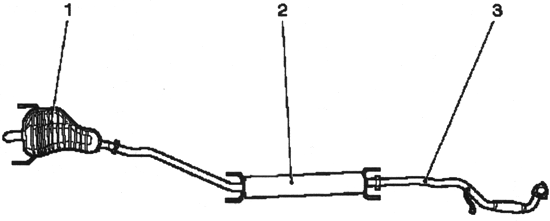

Рис. 2.317. Конструкция системы выпуска (Z 18 ХЕ): 1 — оконечный глушитель с выхлопной трубой; 2 — центральная выхлопная труба с центральным глушителем; 3 — передняя выхлопная труба с гибкой трубой
На схеме ниже показано положение и расположение отдельных узлов системы выпуска (рис. 2.317).
Система выпуска (Z 2O LEL)
В отличие от двигателей Z 14XER Z 14 XEL, Z 16 ХЕР и Z 18 ХЕ, система выпуска двигателей с турбонадду-вом Z 20 LEL DOHC II имеет дополнительный каталитический нейтрализатор в передней выхлопной трубе. На схеме ниже показано положение и расположение отдельных узлов системы выпуска (рис. 2.318).

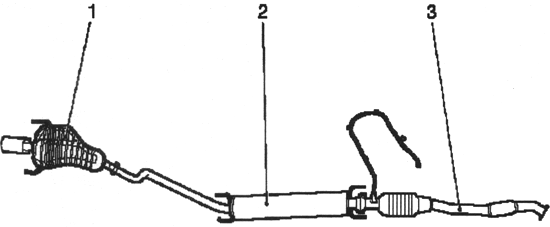

Рис. 2.318. Конструкция системы выпуска (Z 20 LEL): 1 — оконечный глушитель с выхлопной трубой; 2 — центральная выхлопная труба с центральным глушителем; 3 — передняя выхлопная труба с гибкой трубой
