Снятие, установка, сборка и разборка блока К/В - Nissan Micra K12

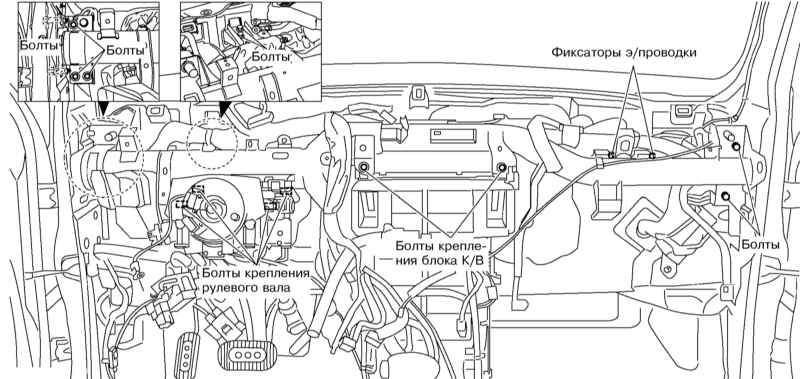

Крепеж блока К/В

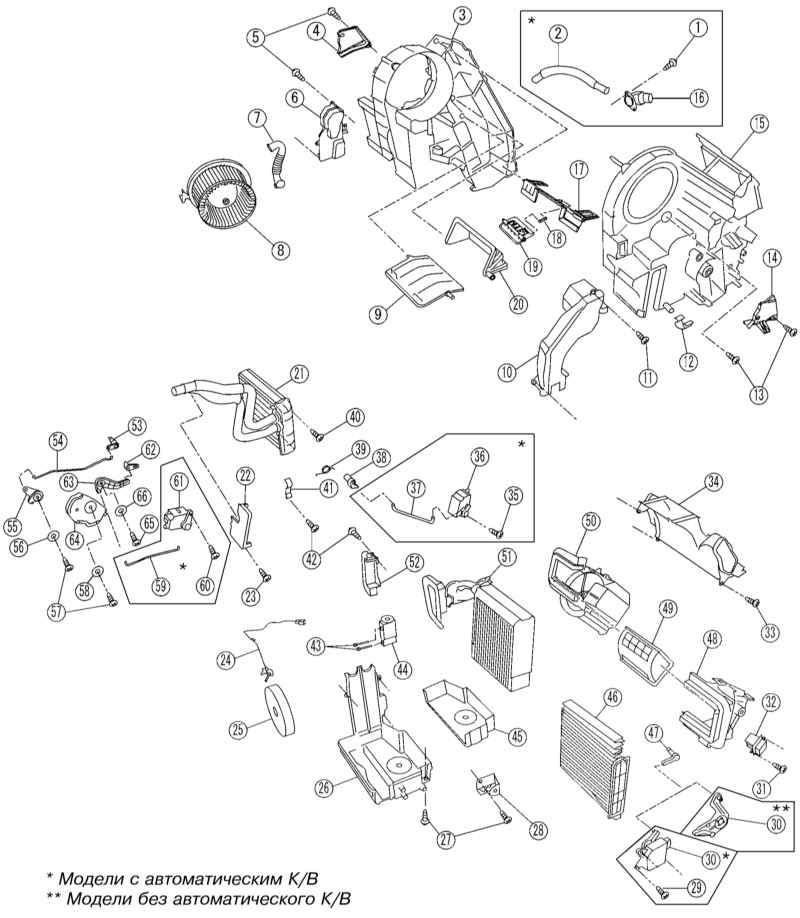

Сборка блока К/В моделей с ручным управлением

1*,5, 11,13,23 — Винт
2* — Линия аспиратора
3/15 — Правый/левый кожух вентилятора
4/14 — Правый/левый кожух
6/10 — Правый/левый воздуховод «к ногам»
7 — Шланг охлаждения
8 — Э/мотор вентилятора отопителя
9 — Заслонка смешивания воздуха
12 — Фиксаторы
16 — Аспиратор
17 — Заслонка вентиляции
18 — Шток обдува стекла
19 — Заслонка обдува стекла
20 — Заслонка подачи воздуха к ногам
21 — Радиатор отопителя
22 — Крышка трубки радиатора
24 — Датчик температуры испарителя
25 — Прокладка трубки радиатора
26 — Нижний кожух вентилятора
27,29*,31,33,35* — Винт
28 — Кронштейн
30 — Э/мотор* (тяга**) заслонки подачи воздуха
32 — Сборка резистора
34 — Соединительный кожух

36* — Э/мотор заслонки 9
37 — Шток заслонки 9
38 — Рычаг заслонки 9
39 — Пружина
40,42,57,60*,65 — Винт
41 — Фиксатор трубки отопителя
43 — Болты
44 — Расширительный клапан
45 — Изолятор
46 — Салонный фильтр
47 — Тяга* (рычаг**) заслонки 49
48/50 — Левый/правый кожух заслонки 49
49 — Заслонка подачи воздуха
51 — Испаритель
52 — Крышка расширительного клапана
53 — Рычаг вентиляции/обдува
54 — Шток вентиляции/обдува
55 — Тяга вентиляции/обдува
56,58,66 — Шайба
59 — Шток заслонки режимов
61 — Э/мотор заслонки режимов
62 — Рычаг заслонки 20
63 — Тяга заслонки 20
64 — Главная заслонка



 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. В условиях специализированной мастерской разрядите систему К/В.
  2. Опорожните систему охлаждения двигателя (см. Раздел Замена охлаждающей жидкости).

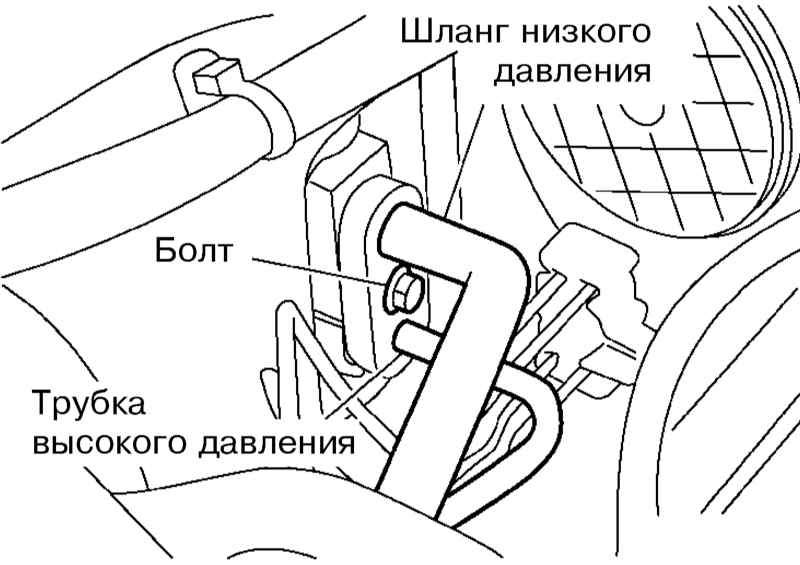

  1. Отсоедините от испарителя гибкий шланг низкого давления и трубку высокого давления. Закупорьте открытые отверстия.

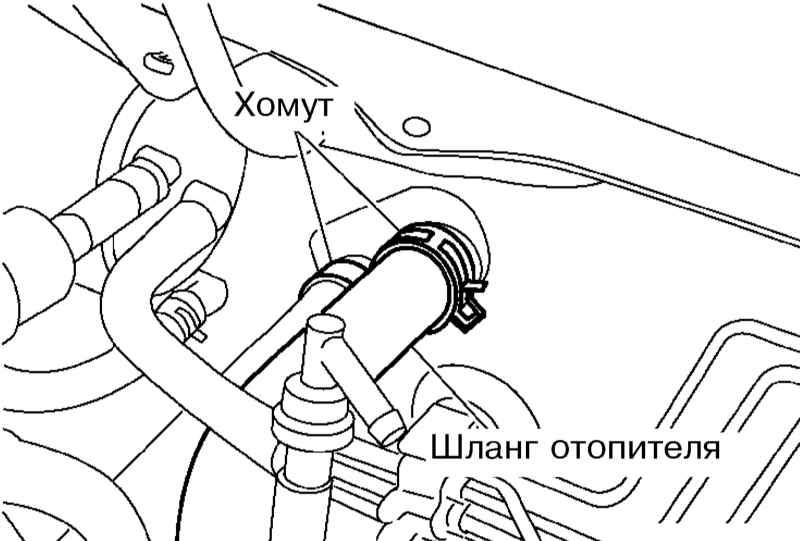

  1. Отсоедините шланги от радиатора отопителя и закупорьте открытые отверстия.




При отсоединении шлангов может вытекать охлаждающая жидкость.

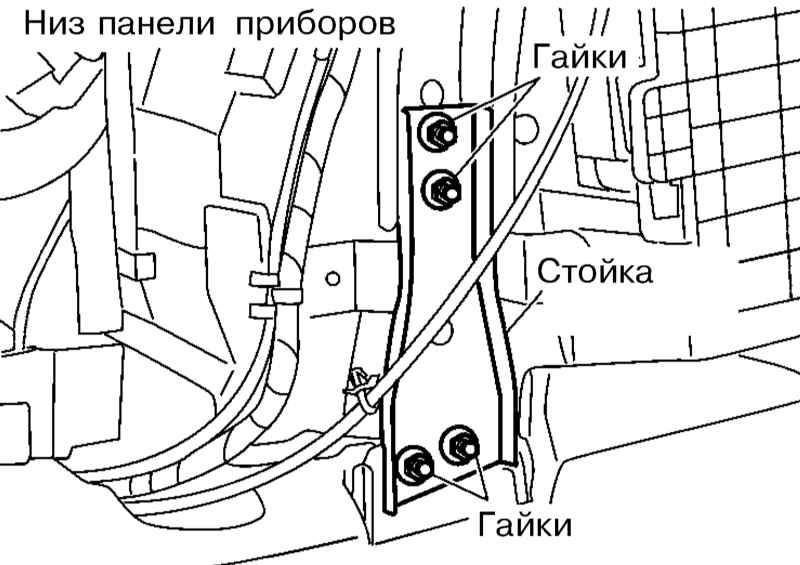

  1. Снимите панель приборов (см. Главу Кузов), фиксаторы электропроводки и стойку панели приборов.
  1. Выверните винты и отпустите фиксаторы воздуховода.
  2. Выверните болты крепления блока К/В, болты рулевого механизма и рулевой колонки. Отпустите фиксаторы электропроводки (см. иллюстрацию Крепеж блока К/В).
  3. Снимите бортовой блок управления (BCM) – см. Главу Бортовое электрооборудование.
  4. Снимите рулевой механизм и затем блок К/В.
  5. Компоненты сборки блока К/В представлены на иллюстрации Сборка блока К/В моделей с ручным управлением.
  6. Установка производится в обратном порядке. Замените все уплотнительные кольца на трубках. При установке блока К/В следите за тем, чтобы его дренажное отверстие совпадало с дренажной трубкой. Затягивайте крепеж с требуемыми усилиями. В заключение заправьте системы охлаждения и К/В и удостоверьтесь в отсутствии утечек.
