Обслуживание масляного насоса - Ниссан Микра

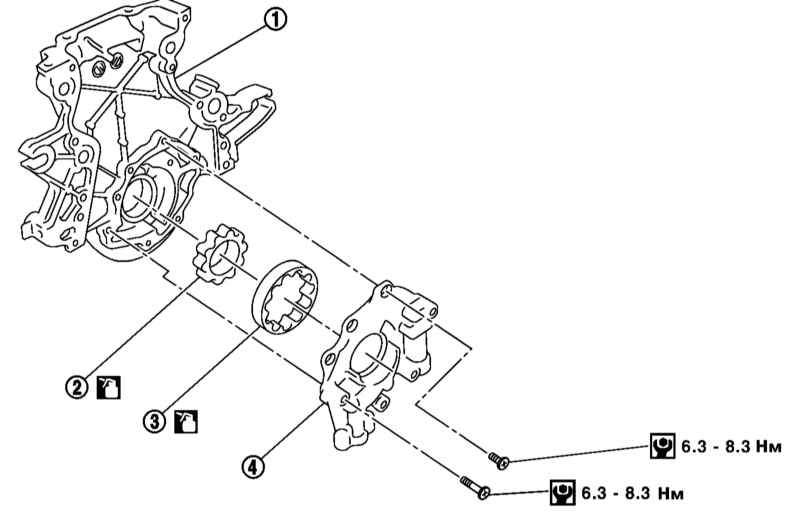

Компоненты установки и сборки масляного насоса

1 — Передняя крышка блока цилиндров
2 — Внутренний ротор

3 — Наружный ротор
4 — Крышка масляного насоса



 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Масляный насос встроен в переднюю крышку блока цилиндров. Снятие и установка передней крышки описано в Разделе Снятие и установка цепи привода ГРМ.
  2. При необходимости разборки или проверки масляно насоса снимите его крышку и выньте их передней крышки блока цилиндров внутреннюю и наружную шестерни насоса.
  3. При необходимости поочередно измерьте зазоры между задней плоскостью передней крышки и шестернями насоса. Измерьте наружный диаметр выступа внутренней шестерни, а также внутренний диаметр отверстия в передней крышке. Вычислите зазор, вычитая из большего значения меньшее.
  4. Сравните полученные данные с требованиями Спецификаций и при необходимости замените переднюю крышку блока цилиндров в сборе.















Разборка и сборка блока цилиндров - Ниссан Микра







Т.к. разборка и сборка блока цилиндров являются типичными процедурами для всех автомобилей, приводятся только иллюстрации, поясняющие сборку блока, и некоторые особенности.

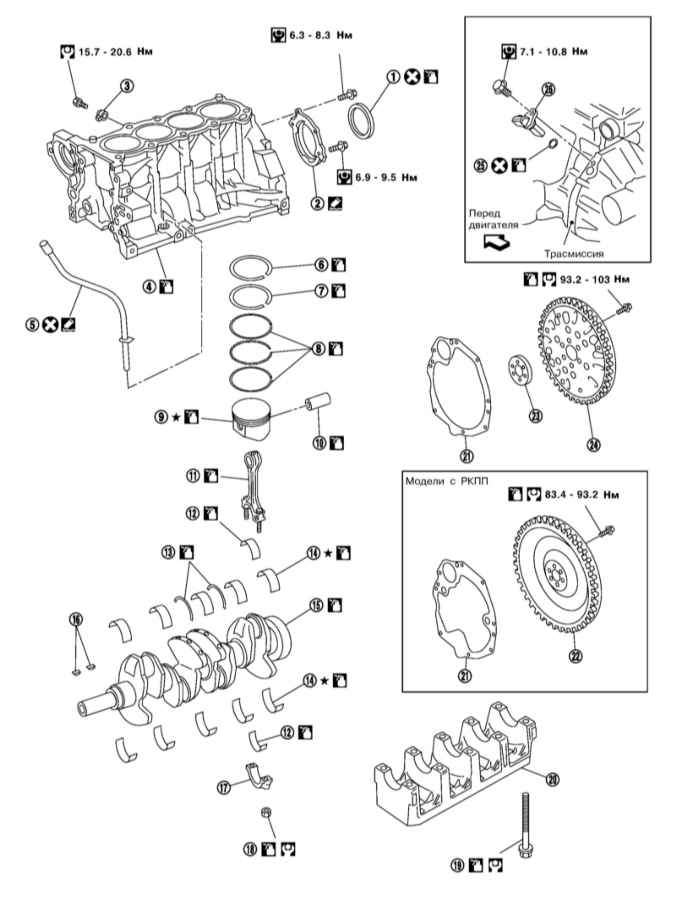

Компоненты сборки блока цилиндров

1 — Задний сальник коленчатого вала
2 — Держатель заднего сальника
3 — Датчик детонации (KS)
4 — Блок цилиндров
5 — Направляющая щупа уровня двигательного масла
6/7 — Верхнее/нижнее компрессионное кольцо
8 — Маслосъемное кольцо
9 — Поршень
10 — Палец
11 — Шатун
12 — Шатунный подшипник
13 — Опорный подшипник
14 — Коренной подшипник


15 — Коленчатый вал
16 — Шпонка
17 — Крышка шатунного подшипника
18 — Гайка шатуна
19 — Болт крышки коренного подшипника
20 — Крышка коренного подшипника
21 — Задняя пластина
22 — Маховик
23 — Адаптер
24 — Приводной диск
25 — Уплотнительное кольцо
26 — Датчик CKP



 ПОРЯДОК ВЫПОЛНЕНИЯ

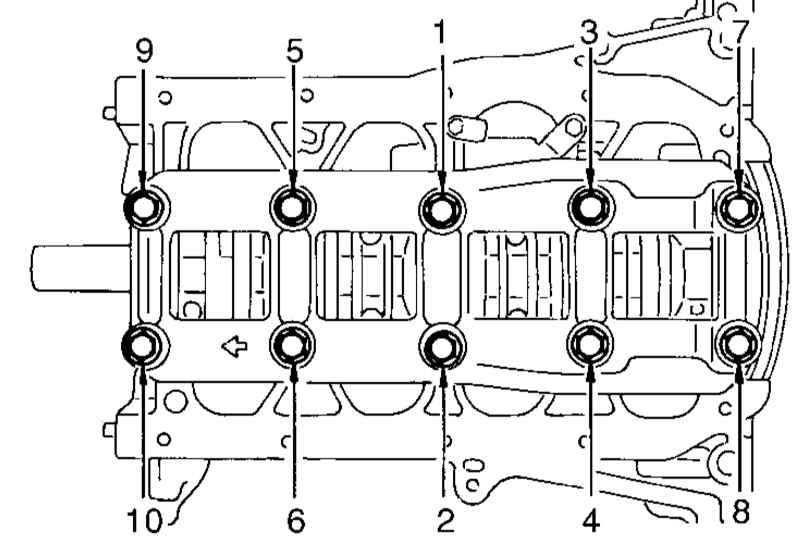

  1. Последовательность затягивания болтов крепления крышки коренных подшипников коленчатого вала указана на иллюстрации.

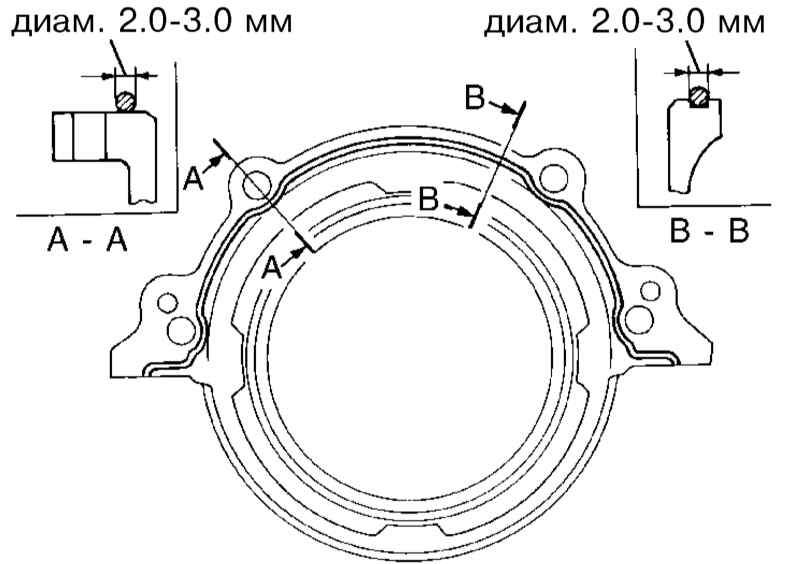

  1. Места нанесения герметика при установке держателя заднего сальника коленчатого вала указаны на иллюстрации.
  1. Данные для проверки компонентов блока цилиндров приведены в Спецификациях.
  2. При подборе поршней и коренных подшипников следует исходить из меток размеров цилиндров, постели подшипников и шеек коленчатого вала. Расположение меток указано на иллюстрациях ниже.

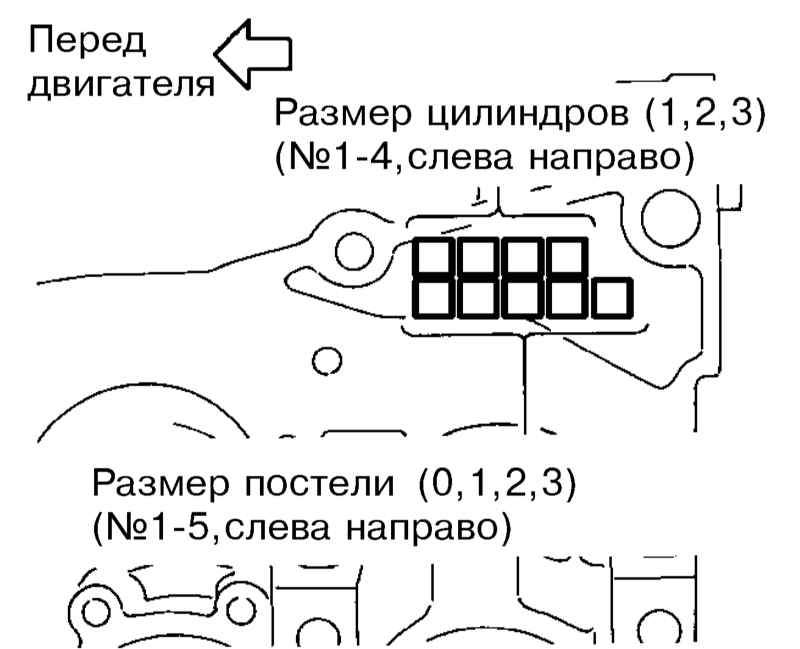

Метки размеров цилиндров и постели подшипников

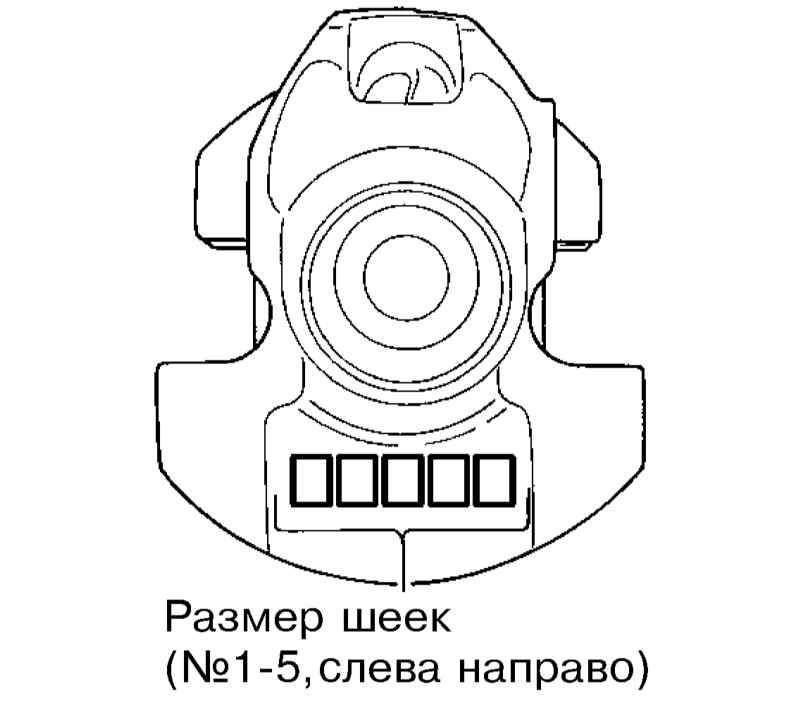

Метки размеров шеек коленчатого вала
