 Снятие и установка радиатора отопителя - Ниссан Микра







Перечисленные в описании компоненты указаны на иллюстрации Сборка блока К/В моделей с ручным управлением.



 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Снимите блок К/В (см. Раздел Снятие, установка, сборка и разборка блока К/В).
  2. Снимите левый воздуховод «к ногам».
  3. Снимите главную тягу и тягу вентиляции/обдува. На моделях с автоматическим К/В дополнительно снимите э/мотор заслонки режимов.
  4. Снимите фиксатор трубки отопителя и вытяните радиатор из блока К/В.
  5. Установка производится в обратном порядке.



 Снятие и установка электромотора вентилятора отопителя





 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Снимите панель приборов (см. Главу Кузов).

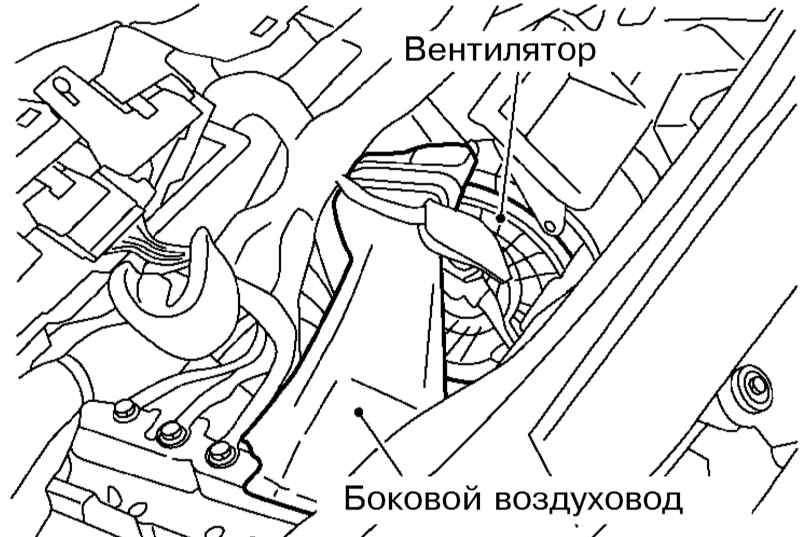

  1. Снимите левый боковой воздуховод.
  1. На моделях с/без автоматического К/В соответственно разъедините разъем электропроводки вентилятора или отсоедините шланг охлаждения.

Шланг охлаждения

Разъем электропроводки вентилятора

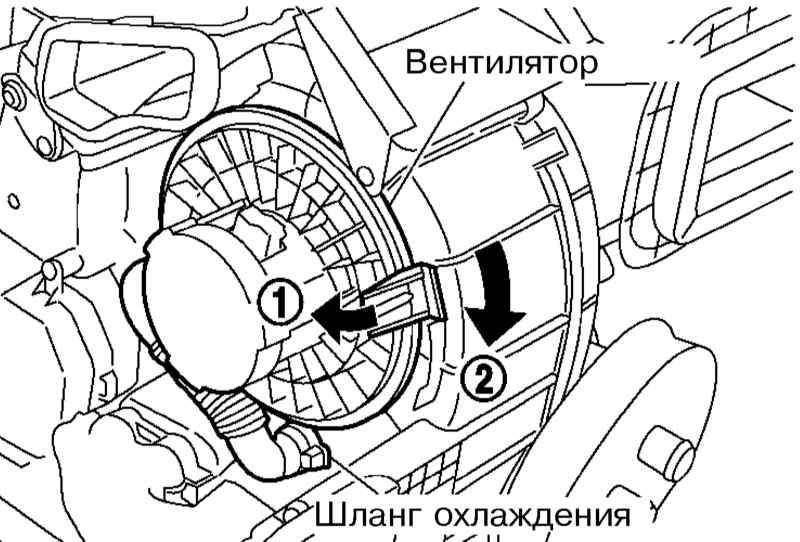

  1. Снимите э/мотор вентилятора, руководствуюсь стрелками на иллюстрациях.
  2. Установка производится в обратном порядке. Не заменяйте отдельный части сборки вентилятора, чтобы не нарушить его балансировку.











Снятие и установка сборки резистора вентилятора и датчиков системы К/В - Ниссан Микра





 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Для обеспечения доступа к сборке резистора снимите сборку вещевого ящика (см. Главу Кузов). Выверните два винта (№31 на иллюстрации Сборка блока К/В моделей с ручным управлением) и снимите сборку резистора (№32).
  2. Для доступа к датчику наружной температуры (только модели с автоматическим К/В) снимите решетку радиатора (см. Главу Кузов). Отдайте гайку и снимите датчик (см. иллюстрацию Расположение компонентов системы К/В).

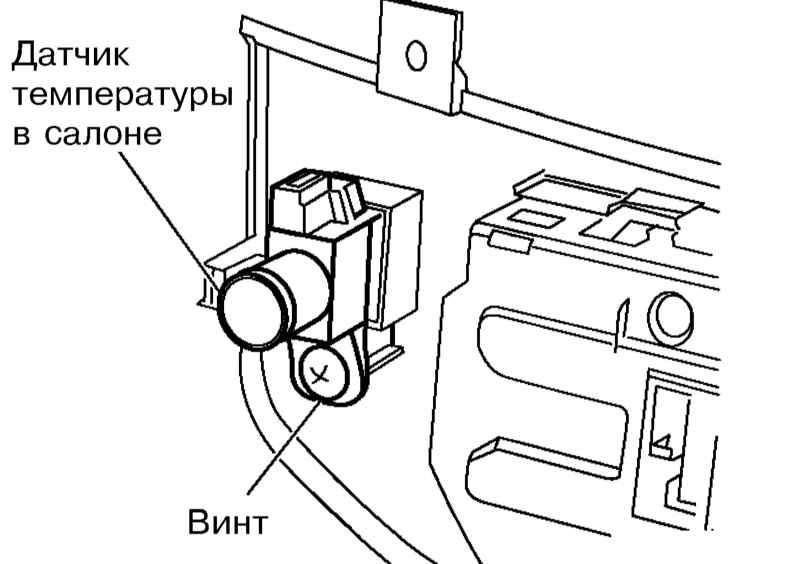

  1. Для доступа к датчику температуры в салоне (только модели с автоматическим К/В) снимите блок управления системой вентиляции (см. Раздел Снятие, установка, разборка и сборка блока управления системой вентиляции с отопителем и К/В). Выверните винт с обратной стороны блока и снимите датчик.
  1. Для снятия датчика солнца (только модели с автоматическим К/В) предварительно следует снять окантовку датчика (см. иллюстрацию Расположение компонентов системы К/В).
  2. Установка производится обратном порядке.

Датчик температуры испарителя

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Разрядите систему К/В в условиях специализированной мастерской.
  2. Снимите блок К/В (см. Раздел Снятие, установка, сборка и разборка блока К/В).
  3. Снимите салонный фильтр (см. Главу Настройки и текущее обслуживание автомобиля) и правый воздуховод «к ногам» (см. Раздел Снятие и установка воздуховодов и дефлекторов). На моделях с автоматическим К/В дополнительно снимите э/мотор заслонки режимов.

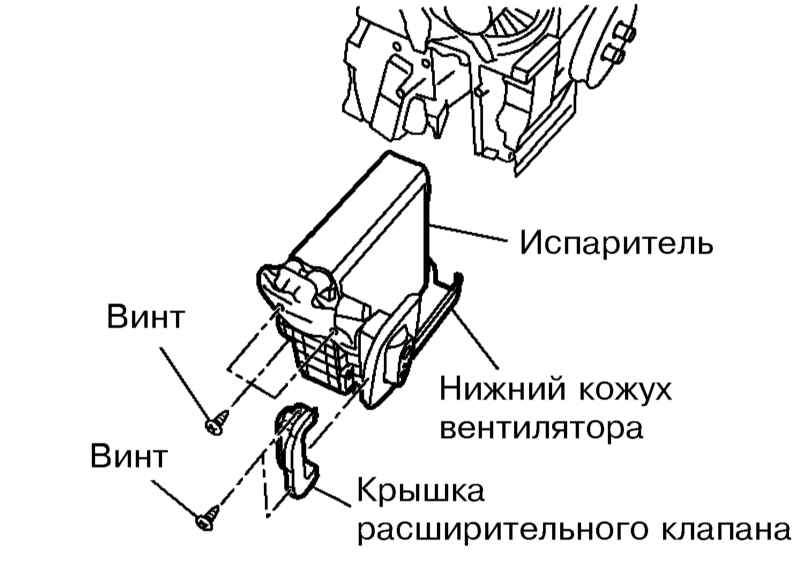

  1. Снимите нижний кожух вентилятора отопителя и крышку расширительного клапана.
  1. Сдвиньте вниз испаритель и кожух вентилятора и снимите датчик температуры испарителя.

При снятии и установке датчика не вращайте вставку термистора.
  1. Установка производится в обратном порядке. Замените уплотнительные кольца трубок и шлангов.
  2. В заключение проверьте систему К/В на утечки.









Регулировка тросов привода заслонок - Nissan Micra K12



Заслонки, тросы и компоненты их установки указаны на иллюстрации Сборка блока К/В моделей с ручным управлением. Тросовый привод используется только на моделях без автоматического К/В.

Заслонка подачи воздуха

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Снимите крышку вещевого ящика (см. Главу Кузов).
  1. Высвободите трос привода заслонки подачи воздуха из фиксатора.
  1. Установите рычаг управления подачей воздуха в положение циркуляции.

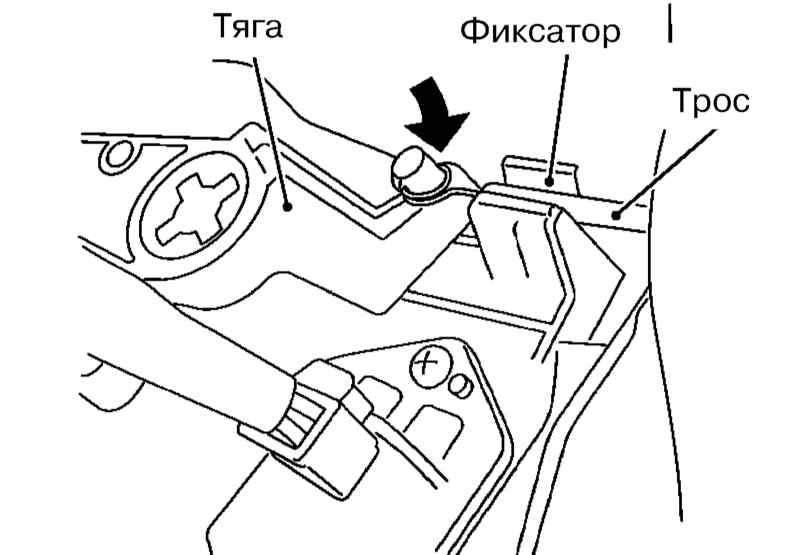

  2. Нажмите на тягу заслонки подачи воздуха в направлении, указанном стрелкой на иллюстрации, одновременно оттягивая рубашку троса в направлении блока управления системой вентиляции и фиксируя ее.


При фиксации рубашки троса не перемещайте сердцевину троса.
  1. Перемещая рычаг управления подачей воздуха, удостоверьтесь в плавности его движения.

Заслонка выбора режимов распределения воздуха

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Снимите крышку стойки панели приборов (см. Главу Кузов).
  1. Высвободите трос привода заслонки выбора режимов распределения воздуха из фиксатора.
  1. Установите рукоятку выбора режимов в положение вентиляции.

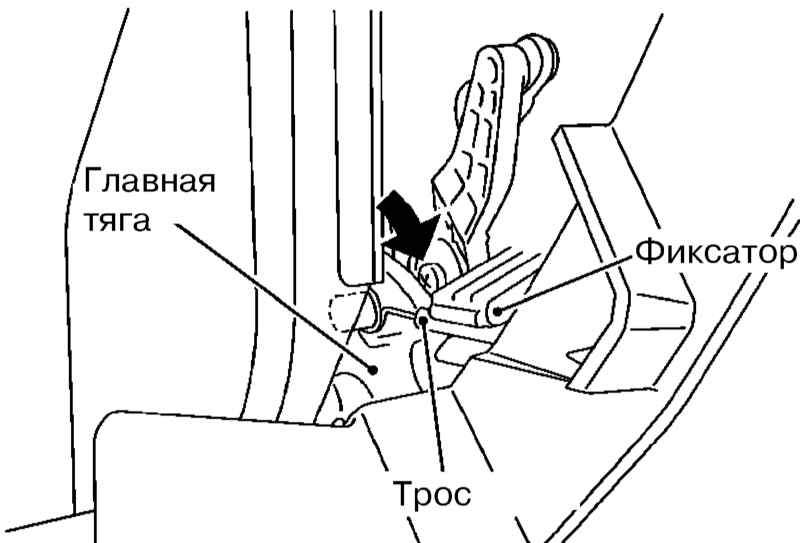

  2. Нажмите на главную тягу в направлении, указанном стрелкой на иллюстрации, одновременно оттягивая рубашку троса в направлении блока управления системой вентиляции и фиксируя ее.

При фиксации рубашки троса не перемещайте сердцевину троса.
  1. Перемещая рукоятку выбора режимов, удостоверьтесь в плавности движения сердцевины троса.

Заслонка смешивания воздуха

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Снимите крышку стойки панели приборов (см. Главу Кузов).
  1. Высвободите трос привода заслонки смешивания воздуха из фиксатора.
  1. Установите рукоятку регулировки температуры в положение максимального охлаждения.

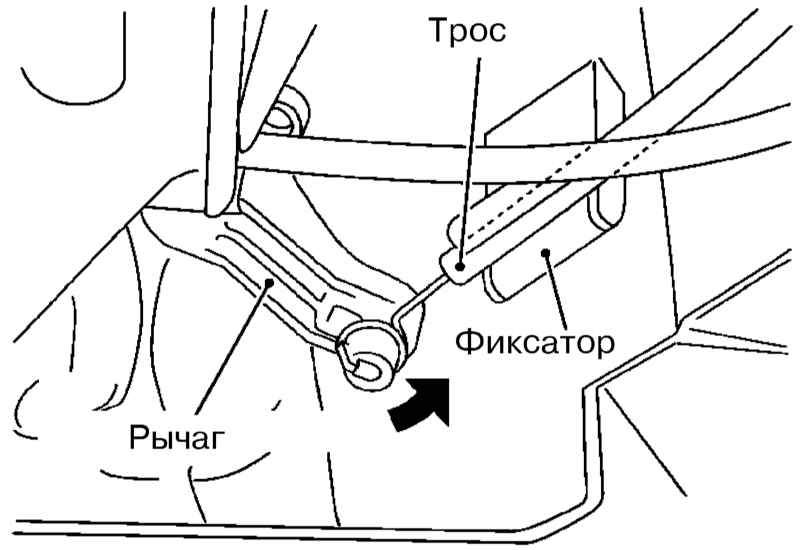

  2. Нажмите на рычаг заслонки в направлении, указанном стрелкой на иллюстрации, одновременно оттягивая рубашку троса в направлении блока управления системой вентиляции и фиксируя ее.


При фиксации рубашки троса не перемещайте сердцевину троса.
  1. Перемещая рукоятку регулировки температуры, удостоверьтесь в плавности движения сердцевины троса.







Снятие и установка электромоторов привода заслонок - Nissan Micra K12







Э/моторы используются только на моделях с автоматическим К/В (см. иллюстрацию Сборка блока К/В моделей с ручным управлением).



 ПОРЯДОК ВЫПОЛНЕНИЯ

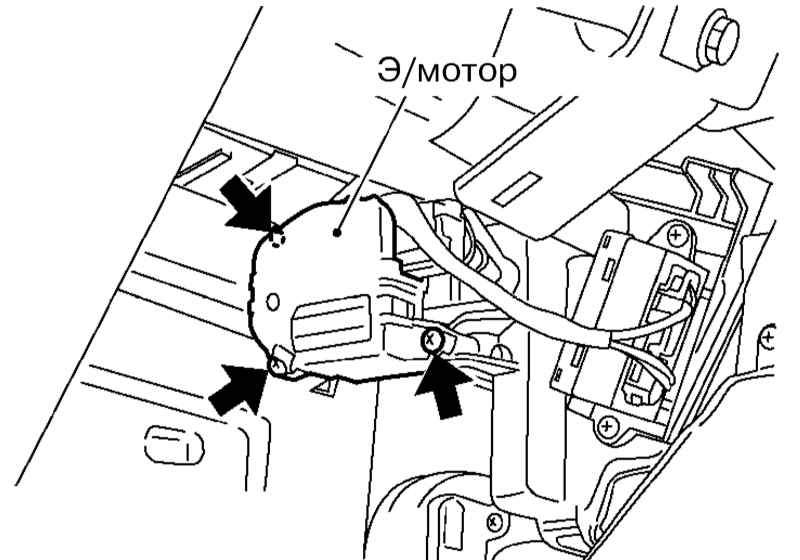

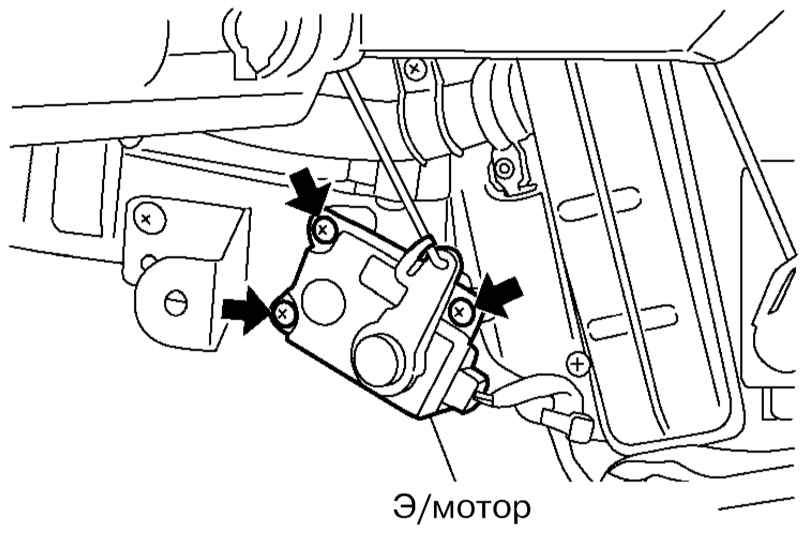

  1. Для снятия э/мотора заслонки подачи воздуха снимите крышку вещевого ящика и выверните три винта.

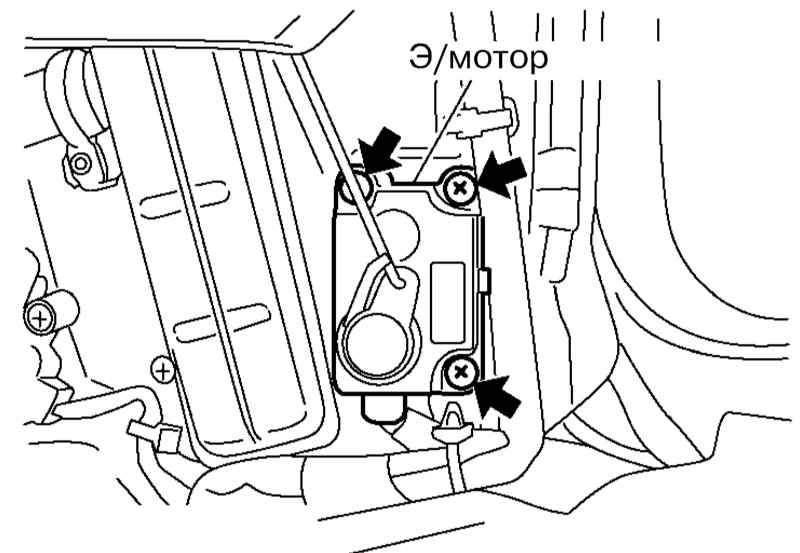

  1. Для снятия э/моторов заслонок режима распределения воздуха и смешивания воздуха снимите крышку стойки панели приборов вещевого ящика и выверните три винта.



 Винты крепления э/мотора заслонки режима распределения воздуха

Винты крепления э/мотора заслонки смешивания воздуха




После снятия данных э/моторов обнулите их исходное положение (см. Раздел Самодиагностика автоматического К/В).
