Корректировка уровня хладагента двигателя - Nissan Micra K12



При замене компонентов, кроме компрессора

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Для регулировки количества хладагента после замены испарителя, конденсатора или ресивера-осушителя, добавьте компрессорное масло объемом, равным сумме объема спущенного хладагента и соответственно 35, 15 или 5 см3. При замене двух и более компонентов суммируются только дополнительные объемы, но не объемы спущенного хладагента.

При замене компрессора

 ПОРЯДОК ВЫПОЛНЕНИЯ

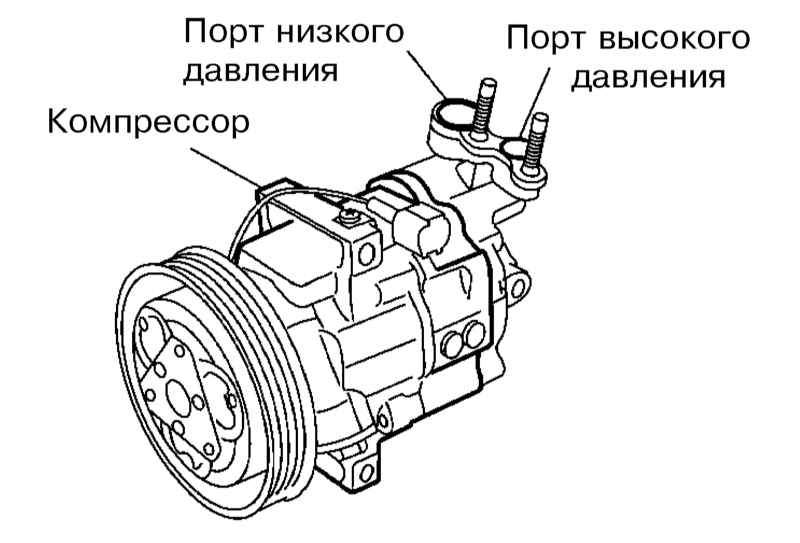

  1. Спустите компрессорное масло из портов высокого и низкого давления снятого компрессора и измерьте объем масла.
  1. Спустите с нового компрессора масло объемом (A), вычисляемым по формуле A = 60 – B – C. В этой формуле B означает объем, полученный в предыдущем пункте, а C означает объем масла, вышедшего из системы вместе с хладагентом при разрядке системы.











Снятие, установка, разборка и сборка блока управления системой вентиляции двигателя с отопителем и К/В - Ниссан Микра

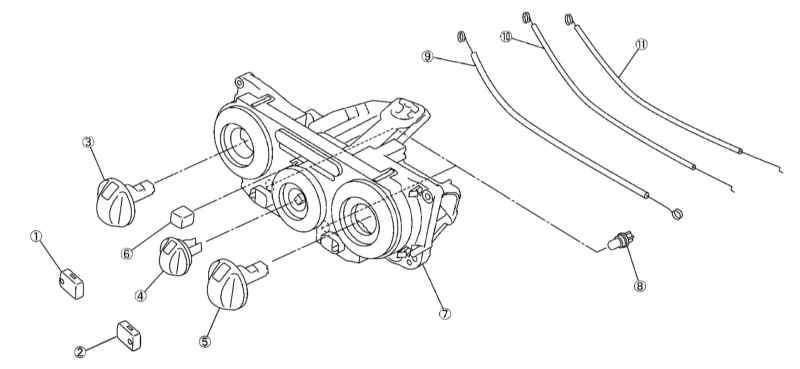

Сборка блока управления моделей без автоматического К/В

1 — Выключатель обогрева заднего стекла
2 — Выключатель К/В
3 — Ручка переключателя режимов распределения воздуха
4 — Ручка регулятора оборотов вентилятора
5 — Ручка регулятора температуры
6 — Наконечник рычага привода заслонки подачи воздуха

 7 — Блок управления
8 — Лампа подсветки
9 — Трос привода заслонки режимов
10 — Трос привода заслонки подачи воздуха
11 — Трос привода заслонки смешивания воздуха

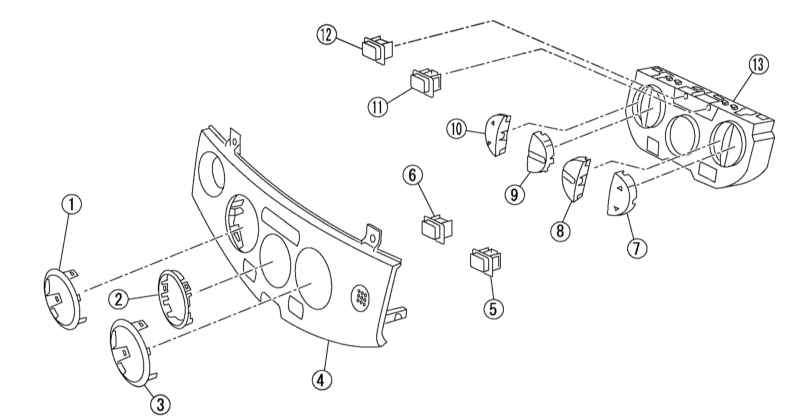

Сборка блока управления с автоматическим К/В

1 — Окантовка переключателя режимов распределения воздуха
2 — Окантовка дисплея
3 — Окантовка регулятора температуры
4 — Накладка блока управления
5 — Выключатель К/В
6 — Выключатель обогрева заднего стекла
7 — Регулятор температуры

 8 — Выключатель автоматического режима
9 — Переключатель режимов распределения воздуха
10 — Регулятор оборотов вентилятора
11 — Выключатель режима циркуляции
12 — Выключатель режима приточной вентиляции
13 — Блок управления



 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Снимите облицовку центральной консоли (см. Главу Кузов).

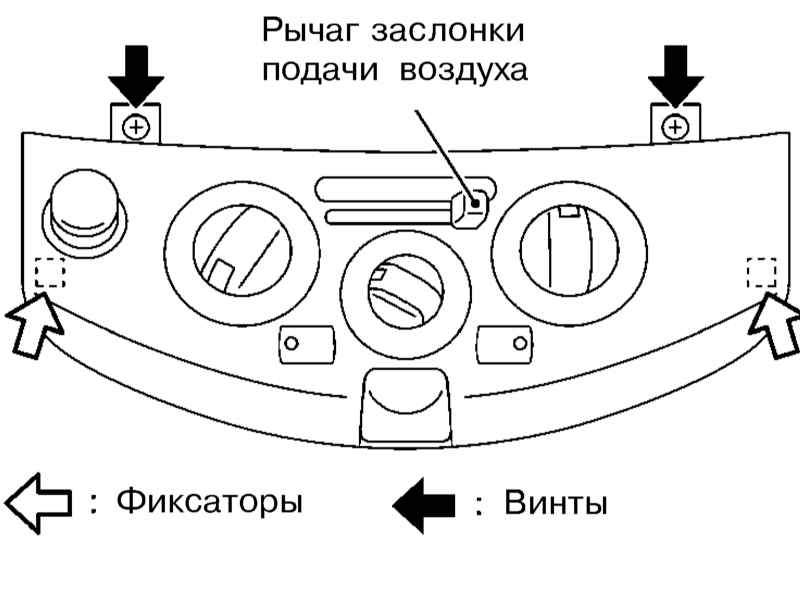

  1. На моделях без автоматического К/В снимите наконечник рычага привода заслонки подачи воздуха, выверните винты, отпустите фиксаторы и снимите панель блока управления. На моделях с автоматическим К/В выверните винты, отпустите фиксаторы и снимите блок управления. Перейдите к пункту 4.




Фиксаторы и винты на моделях с автоматическим К/В расположены том же, где и на моделях без него.
  1. Снимите тросы привода заслонок смешивания воздуха, режима распределения потоков и подачи воздуха.

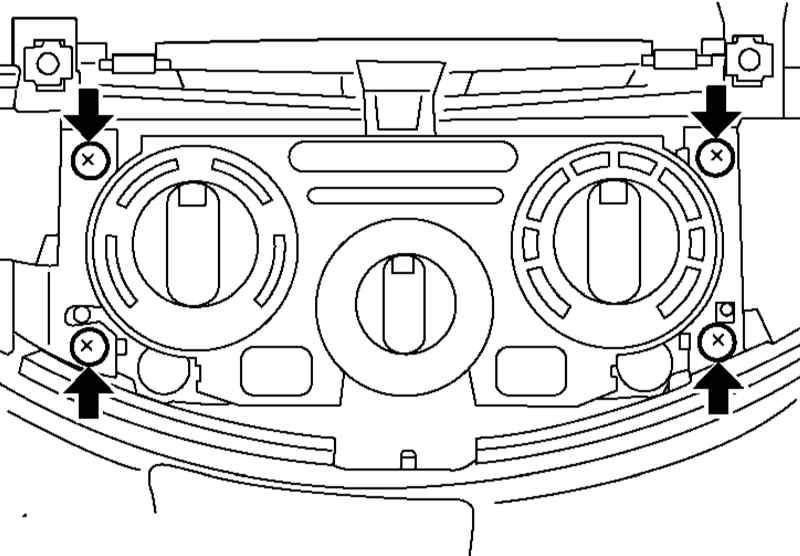

  1. Выверните винты и вытяните блок из центральной консоли. Отсоедините от блока электропроводку и снимите его.
  1. При необходимости разберите блок управления в соответствии с иллюстрациями Сборка блока управления моделей без автоматического К/В и Сборка блока управления с автоматическим К/В.
  2. Установка производится в обратном порядке.
