Снятие и установка сальников коленчатого вала - Nissan Micra K12



 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Заменить передний сальник можно как при снятой передней крышке блока цилиндров (см. Раздел Снятие и установка цепи привода ГРМ), так и при установленной крышке.
  2. Снимите шкив коленчатого вала (см. Раздел Снятие и установка цепи привода ГРМ) и при помощи отвертки извлеките сальник из передней крышки.

  1. Смажьте новый сальник двигательным маслом и запрессуйте его заподлицо с наружной кромкой передней крышки. Используйте трубу с наружным диаметром 50 мм и с внутренним диаметром 44 мм.




Ориентация сальника указана на иллюстрации выше.

  1. Установите снимавшиеся компоненты.
  2. Для замены заднего сальника коленчатого вала снимите сборку трансмиссии (см. Главу Ручная коробка переключения передач и сцепление или Автоматическая трансмиссия).
  3. На моделях с РКПП снимите диск и корзину сцепления (см. Главу Приводные валы, поворотные кулаки и ступичные сборки).
  4. Снимите маховик или приводной диск (см. Раздел Обслуживание масляного насоса).
  5. Извлеките сальник при помощи отвертки.
  6. Смажьте новый сальник двигательным маслом и запрессуйте его при помощи трубы с наружным диаметром 102 мм и с внутренним диаметром 90 мм. Сальник не должен выступать из корпуса его держателя.
  7. Установите снимавшиеся компоненты.





Снятие и установка, разборка и сборка головки цилиндров - Nissan Micra K12





Снятие и установка

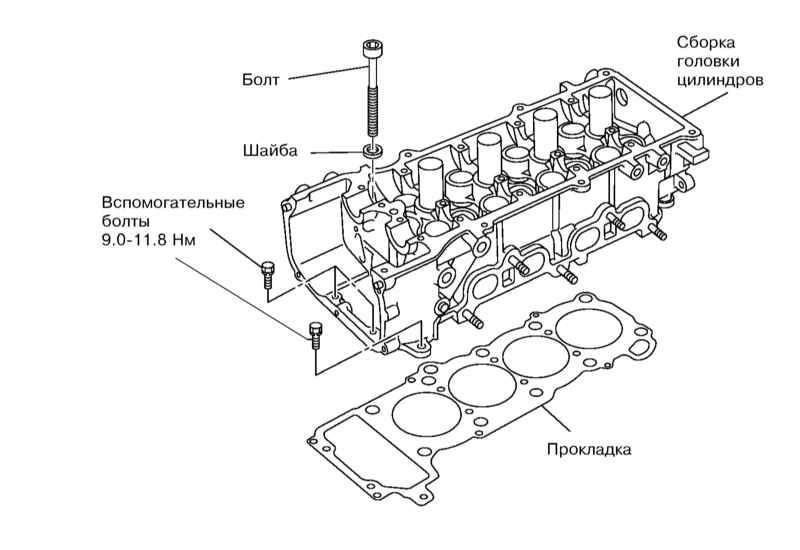

Крепеж головки цилиндров




 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Сбросьте давление в системе питания (см. Раздел Сбрасывание давления в системе питания).
  2. Опорожните систему охлаждения (см. Раздел Замена охлаждающей жидкости).
  3. Снимите следующие компоненты:
  1. Выверните болты крепления головки цилиндров в последовательности, обратной указанной на иллюстрации.
  1. Снимите прокладку головки цилиндров.

  1. Измерьте диаметр резьбы болтов крепления головки цилиндров в указанных на иллюстрации местах и вычтите из большего значения меньшее. Если результат превышает 0.12 мм, замените болт.




Если минимальный диаметр d2 не минимальный, используйте вместо d2 минимальный диаметр.

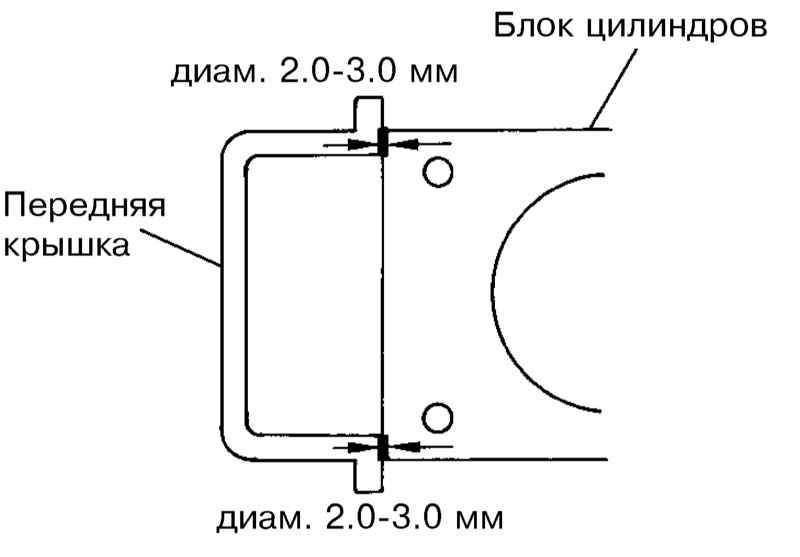

  1. Равномерно нанесите герметик на указанные на иллюстрации места и установите новую прокладку головки цилиндров.

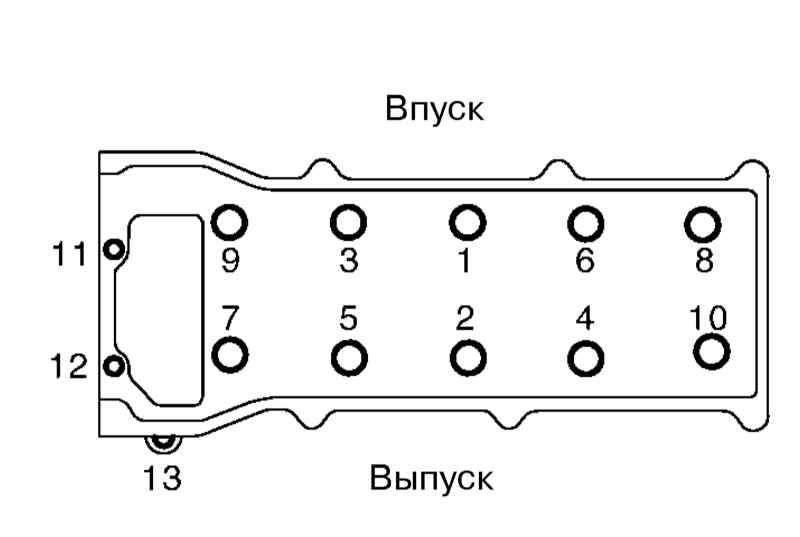

  1. Установите головку цилиндров и затяните болты ее крепления в последовательности, указанной на иллюстрации, и в последовательности, оговоренной в Спецификациях.





Предварительно смажьте резьбу и нижние кромки головок болтов двигательным маслом. При отдавании болтов на втором этапе выворачивайте их в обратной последовательности. Вспомогательные болты (№№ 11-13) следует затягивать только после окончательного затягивания основных болтов.

  1. Дальнейшая установка производится в последовательности, обратной порядку демонтажа компонентов.

Разборка и сборка



Т.к. разборка и сборка головки цилиндров являются типичными процедурами для всех автомобилей, приводятся только иллюстрации, поясняющие сборку головки цилиндров, и некоторые особенности.

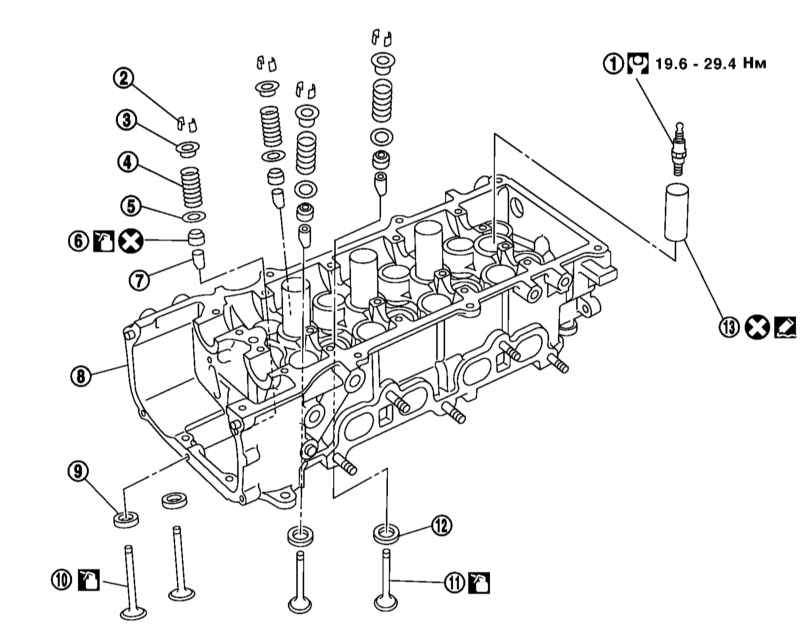

Компоненты сборки головки цилиндров

1 — Свеча зажигания
2 — Сухари клапана
3/5 — Верхняя/нижняя тарелка клапанной пружины
4 — Клапанная пружина
6 — Маслоотражательный колпачок

7 — Направляющая втулка
8 — Головка цилиндров
9/12 — Седло впускного/выпускного клапана
10/11 — Впускной/выпускной клапан
13 — Втулка свечи зажигания



 ПОРЯДОК ВЫПОЛНЕНИЯ

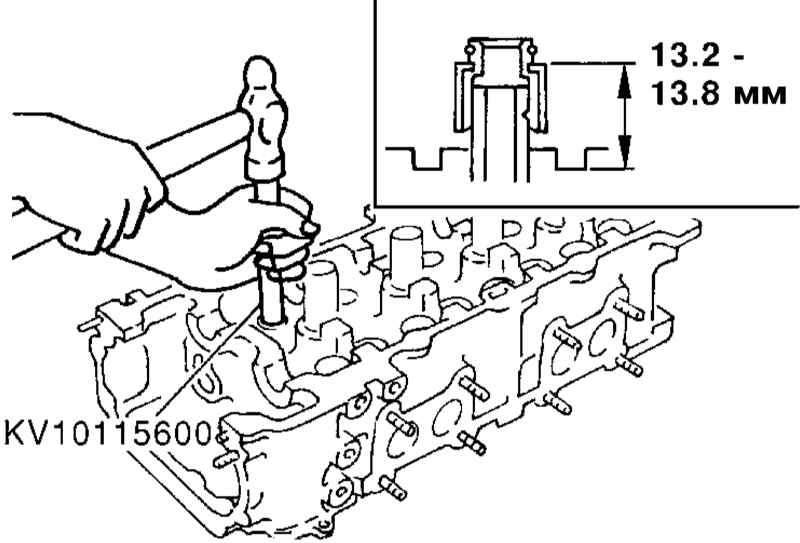

  1. При установке маслоотражательного колпачка клапана соблюдайте размеры, указанные на иллюстрации.

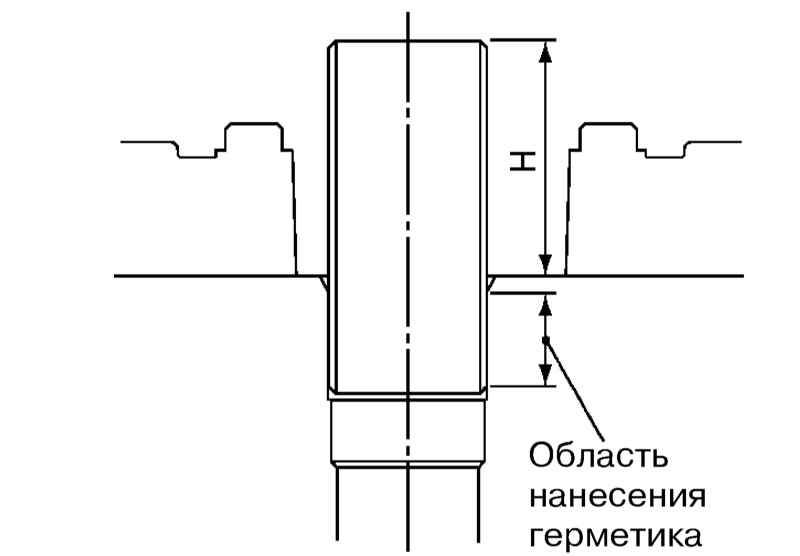

  1. При установке втулки свечи зажигания очистите сопрягаемые поверхности от старого герметика и нанесите герметик на указанную на иллюстрации область. Высота (H) выступания втулки должна составлять 41 ÷ 42 мм.
  1. После разборки головки цилиндров проверьте ее параметры и параметры клапанных механизмов, руководствуясь Спецификациями. При необходимости замените дефектные седла и направляющие клапанов, сами клапаны либо головку цилиндров в сборе с верхними опорами распределительных валов. Деформированная головка цилиндров проточке не подлежит.
