РАЗБОРКА ШАТУННО-ПОРШНЕВОГО КОМПЛЕКСА ДВИГАТЕЛЯ КамАЗ-740



 Трудоемкость — 27,0 чел. мин

58. Установить поршень с кольцами и шатуном в сборе в приспособление. (Верстак слесарный, приспособление для разборки-сборки поршня).

59. С помощью приспособления (Рис. 17) снять с поршня кольцо 3 (Рис. 10) поршневое компрессионное верхнее, кольцо 2 поршневое компрессионное и кольцо 13 поршневоё маслосъемное в сборе. (Приспособление для снятия колец).

60. Вынуть стопорное кольцо 4 поршневого пальца 5 из бобышек поршня. Работу выполнять при необходимости замены поршня или шатуна. (Пассатижи специальные).

61. Снять поршень с шатуном в сборе с приспособления. (Приспособление для разборки-сборки поршня).









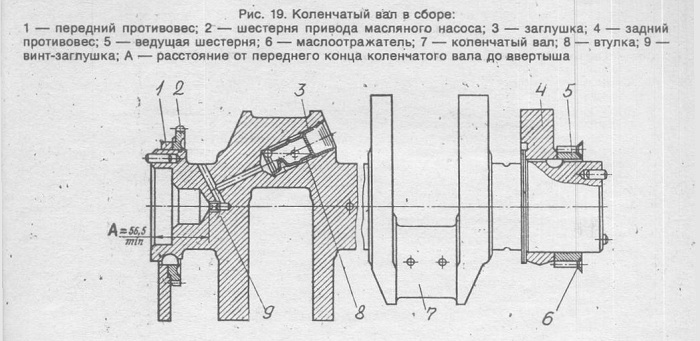

Рис. 15. Газораспределительный механизм:
1 — распределительный вал; 2 — толкатель; 3 — направляющая толкателей; 4 — штанга толкателя в сборе; 5 — винт регулировочный коромысла; 6 — коромысло клапана со втулкой в сборе; 7 — гайка регулировочного винта; 8 — коромысло клапана а сборе; 9 — тарелка пружины со втулкой в сборе; 10 — внутренняя пружина клапана; 11 — наружная пружина клапана; 12 — пружинная шайба клапана; 13 — сухарь клапана; 14— клапан; 15 — корпус подшипника распределительного вала в сборе; 16 — шестерня распределительного вала; 17 — шпонка сегментная; 18 — болт; 19 — замочная шайба











62. Нагреть поршень в масляной ванне, вынуть поршневой палец и разъединить поршень с шатуном, выпрессовав с помощью выколотки поршневой палец 5. Температура масла должна быть 80-100°С. Нагревать не менее 10 мин. (Молоток, выколотка, ванна с подогревом).
63. Повторить работы 58—62 для остальных шатунно-поршневых комплектов.
