РЕМОНТ СЦЕПЛЕНИЯ АВТОМОБИЛЕЙ КАМАЗ

Прокачку гидросистемы привода сцепления проведите после устранения негерметичности гидропривода в следующем порядке:

1. Очистите от пыли и грязи резиновый защитный колпачок клапана 14 (см. рис. 123) выпуска воздуха,

снимите его и на головку клапана наденьте резиновый шланг, прилагаемый к автомобилю. Свободный конец шланга опустите в тормозную жидкость «Нева», налитую в чистый стеклянный сосуд.

2. Резко 3... 4 раза нажмите на педаль сцепления, а затем, оставляя педаль нажатой, отверните на 1/4...1/3 оборота клапан выпуска воздуха. Под действием давления через шланг выйдет часть жидкости и содержащийся в ней в виде пузырьков воздух.

3. После прекращения выхода жидкости заверните клапан выпуска воздуха.

4. Повторяйте операции по пп. 2 и 3 до тех пор, пока полностью не прекратится выделение воздуха из шланга. В процессе прокачки необходимо добавлять в систему тормозную жидкость, не допуская снижения ее уровня в компенсационном бачке главного цилиндра более чем на 2/3 от нормального во избежание попадания в систему атмосферного воздуха. После окончания прокачки, при нажатой педали сцепле-ния, заверните до отказа клапан выпуска воздуха и только после этого снимите с его головки шланг и наденьте защитный колпачок. Далее следует установить нормальный уровень жидкости в главном цилиндре. Тормозная жидкость, которая выпущена из гидросистемы при прокачке, может быть использована вновь после отстоя и последующей, фильтрации. Качество прокачки определяется величиной полного хода толкателя пневмогидроусилителя.

Проверьте наличие конденсата в силовом цилиндре пневмогидроусилителя. Для слива конденсата отверните пробку в алюминиевом корпусе пневмогидроусилителя. Для полного слива слегка нажмите на педаль сцепления. Не реже чем один раз в три года рекомендуется промывать техническим спиртом или чистой тормозной жидкостью гидросистему привода сцепления с разборкой главного цилиндра и пневмогидроусилителя и заправлять свежей тормозной жидкостью. Трубопроводы гидросистемы промойте спиртом или тормозной жидкостью и продуйте сжатым воздухом, предварительно отсоединив оба конца. Перед сборкой поршни и манжеты гидросистемы смочите тормозной жидкостью. Дефектные (затвердевшие, с повреждениями рабочих кромок и изношенные) манжеты и защитные чехлы замените.

При замене пневмогидроусилителя привода сцепления для снятия пневмогидроусилителя: выпустите воздух из контура IV привода вспомогательной тормозной системы и других потребителей через клапан на ресивере; снимите оттяжную пружину рычага вала вилки выключения сцепления, отсоедините воздушный трубопровод пневмогидроусилителя, гидравлический шланг и слейте жидкость из системы гидропривода; выверните два болта крепления пневмогидроусилителя и снимите усилитель со штоком.

Для установки пневмогидроусилителя: совместите отверстия крепления с отверстиями картера сцепления и закрепите усилитель двумя болтами с пружинными шайбами; подсоедините гидравлический шланг пневмогидроусилителя и воздушный трубопровод: установите оттяжную пружину вала вилки выключения сцепления. Налейте тормозную жидкость в компенсационный бачок главного цилиндра и прокачайте систему гидропривода. Проверьте герметичность соединений трубопроводов (подтекание тормозной жидкости из соединений не допускается), при необходимости устраните нарушение герметичности подтяжкой или заменой отдельных элементов соединений. Проверьте и при необходимости отрегулируйте величину зазора между торцом крышки и ограничителем хода штока клапана включения делителя передач.

При снятии сцепления с двигателя после отсоединения коробки передач вверните предварительно в нажимной диск до упора в кожух четыре стяжных болта М10х1,25х62, а затем выверните болты крепления кожуха сцепления к маховику и снимите кожух с нажимным диском в сборе, средний и ведомые диски сцепления.

В случае замены отдельных деталей сцепления проверьте перед его установкой на двигатель положение упорного кольца оттяжных рычагов. Для проверки нажимной диск в сборе установите и закрепите на контрольную подставку (рис. 127) или на маховик со вставкой, обеспечивающие установочный размер А=(29+0,1) мм, и отпустите стяжные болты. Правильное положение упорного кольца определяется монтажным размером В=(54+0,3) мм,

биение торца Т2 относительно Т должно быть не более 0,2 мм.

При нарушении положения упорного кольца отрегулируйте положение кольца на приспособлении с помощью гаек 3, восстановив размер В, при этом опорные поверхности всех четырех оттяжных рычагов должны одновременно касаться упорного кольца. Не регулируйте положение упорного кольца с помощью указанных гаек на двигателе.

Перед установкой сцепления на двигатель в полость переднего подшипника ведущего вала, расположенную в коленчатом валу, заложите 15 г смазки 158.

Устанавливайте сцепление с помощью шлицевой оправки, обеспечивающей соосное расположение осей ведомых дисков с осью коленчатого вала. Обращайте внимание на правильное взаимное расположение ступиц ведомых дисков — короткими выступающими торцами навстречу друг другу. Средний ведущий диск в сборе должен легко перемещаться в пазах маховика под действием оттяжных рычагов. Нажимной диск с кожухом в сборе устанавливайте на маховик двигателя также без дополнительной подгонки, но без перекосов, добиваясь этого равномерной затяжкой болтов крепления с крутящим моментом 54... 61,8 Нм (5,5... 6,3 кгсм). После того как будут затянуты болты крепления кожуха к маховику, выверните из нажимного диска стяжные болты.

Биение упорного кольца оттяжных рычагов относительно оси коленчатого вала должно быть не более 0,5 мм.

Рис. 127. Нажимной диск с кожухом в сборе на контрольной подставке: 1 - подставка контрольная; 2 - болт; 3 - гайка регулировочная; 4 - пластина стопорная; 5 -кольцо упорное; 6 - болт стяжной: А - размер установочный; В - размер монтажный; Т1, Т2 - биение торцовое

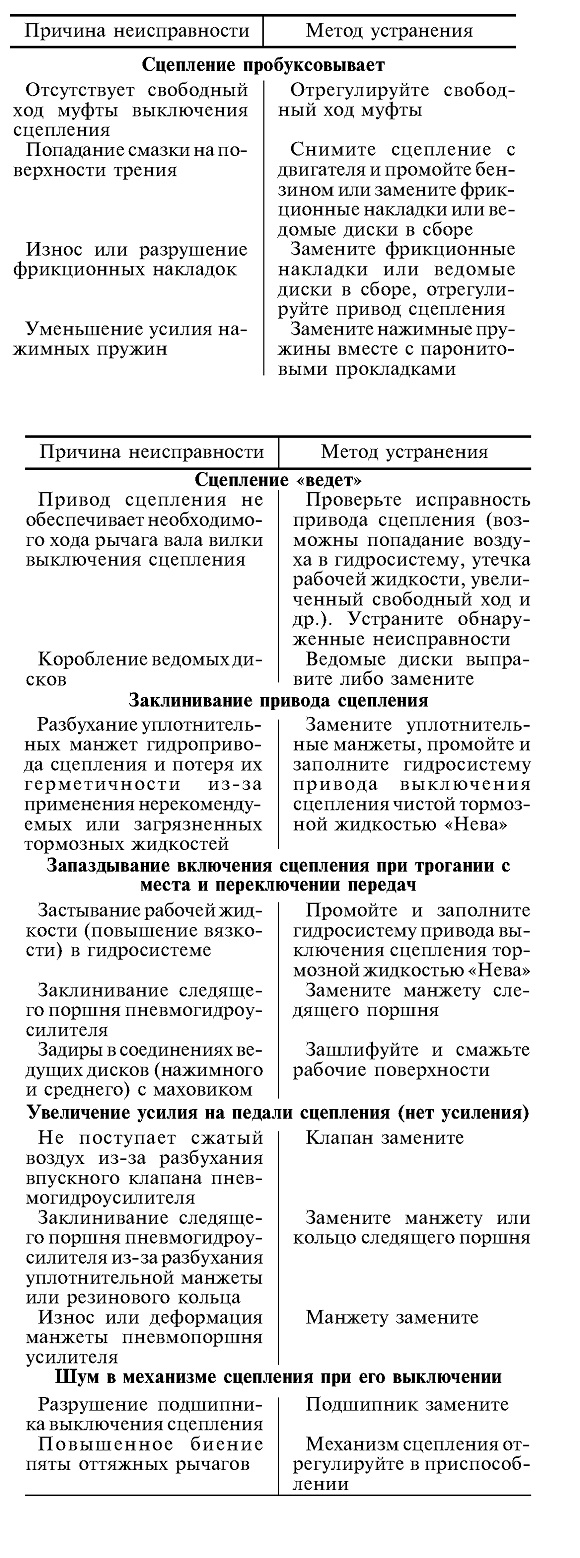

Таблица 20 Возможные неисправности сцепления и способы их устранения
