РАБОТА ПОДОГРЕВАТЕЛЯ 15.8106 ДВИГАТЕЛЯ АВТОМОБИЛЕЙ КАМАЗ - ЧАСТЬ 1

Электрическая схема управления подогревателем приведена на одноименном рисунке.

Для регулирования температуры жидкости в системе используется датчик температуры, установленный на теплообменнике.

Для управления работой подогревателя используется электронный таймер.

На лицевой панели таймера расположены:

- органы управления таймера - кнопки «СБРОС», «ПОДОГРЕВ», «ТАЙМЕР», «МИНУТЫ», «ЧАСЫ», «ИНДИКАЦИЯ»;

- цифровое табло;

- индикаторы «ПОДОГРЕВ» (зеленый), «ТАЙМЕР» (красный);

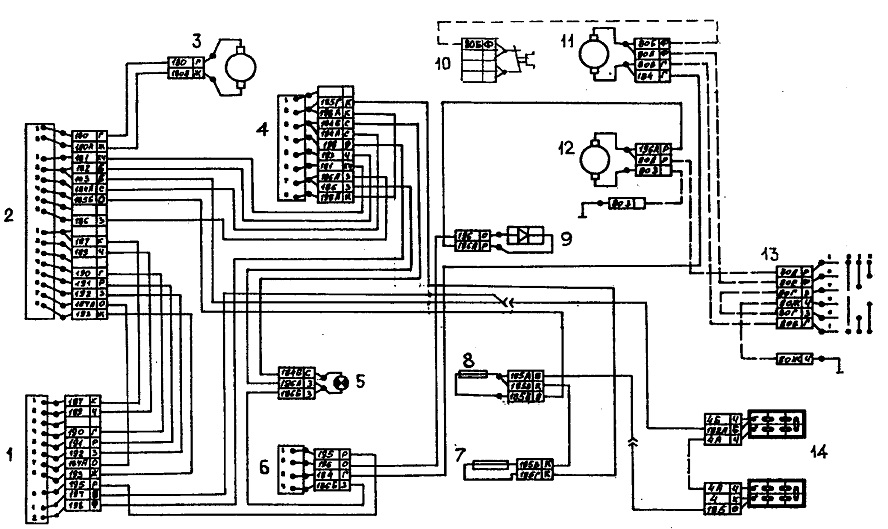

Рис. 121. Электрическая схема подогревателя: 1 - котел подогревателя; 2 - блок управления; 3 - электродвигатель насоса; 4 - таймер; 5 - сигнализатор КОМ; 6 - терморегулятор; 7, 8, 10 - предохранители 10А; 9 - диод с защитным корпусом; 11, 12 - электродвигатели отопителя; 13 - переключатель электродвигателей отопителя; 14 -аккумуляторные батареи

- индикатор «НАГРЕВ ФОРСУНКИ» - красная точка в правом нижнем углу цифрового табло.

Порядок работы таймера:

- таймер предварительно устанавливается в исходное состояние нажатием кнопки «СБРОС»;

- на цифровом табло таймера устанавливается с помощью кнопок «ЧАСЫ» и «МИНУТЫ» число, равное интервалу времени (до 23 часов 59 минут), через который таймер должен включить подогреватель. Пуск таймера осуществляется нажатием кнопки «ТАЙМЕР», то есть момент нажатия этой кнопки является началом отсчета установленного интервала времени;

- после пуска, таймер через установленный на табло интервал времени включит на (90+30) с нагреватель форсунки (для подогрева форсунки), а затем выдаст сигнал на включение подогревателя, время действия этого сигнала составляет (64+10) мин. На этом таймер завершает свой цикл работы, прекращает отсчет времени, на цифровом табло сохраняется значение интервала времени и значение отсчитанного времени. В таймере предусмотрен режим немедленного включения подогревателя (немедленной выдачи сигнала на включение подогревателя), осуществляемый нажатием кнопки «ПОДОГРЕВ» -при этом таймер выдает сигнал на включение подогревателя независимо от того, в каком режиме до этого находился. Выключение подогревателя в этом случае осуществляется нажатием кнопки «СБРОС».

Работа индикаторов:

- «ПОДОГРЕВ» - загорается в момент начала работы подогревателя и гаснет при выключении подогревателя;

- «НАГРЕВ ФОРСУНКИ» - загорается на время разогрева форсунки;

- «ТАЙМЕР» - начинает мигать при нажатии на кнопку «ТАЙМЕР», (то есть в момент пуска таймера): мигание индикатора означает, что таймер ведет отсчет установленного на табло интервала времени. В момент


выдачи таймером сигнала на включение подогревателя индикатор перестает мигать - горит постоянно в течение всего времени работы подогревателя. При несрабатывании одного из индикаторов таймера нажать кнопку «СБРОС». Определить причину отказа.

Работа цифрового табло:

- при первичном подключении таймера к бортовой сети автомобиля цифровое табло включается на время (10+5) с и гаснет;

- табло включается при нажатии на кнопку «ИНДИКАЦИЯ» и автоматически выключается (гаснет) через (10+5) с после отпускания этой кнопки;

- кнопка «ИНДИКАЦИЯ» одновременно осуществляет также перевод цифрового табло в один из режимов работы: «ОТСЧЕТ» и «ИНТЕРВАЛ» (на лицевой панели нанесена соответствующая маркировка).

Режим «ОТСЧЕТ» - кнопка «ИНДИКАЦИЯ» нажата, на табло высвечивается время, прошедшее с момента пуска таймера.

Режим «ИНТЕРВАЛ» - кнопка «ИНДИКАЦИЯ» отпущена, на табло - установленный интервал времени;

- установка интервала времени, через который таймер должен включить подогреватель, на цифровом табло производится в следующей последовательности: нажимается кнопка «СБРОС», с помощью кнопок «ЧАСЫ» и «МИНУТЫ» (при нажатии на них включается табло, при опускании - выключается) устанавливается интервал времени.

Нажатием кнопки «СБРОС» таймер возвращается в исходное состояние из любого режима.



ВКЛЮЧЕНИЕ:

Открыть топливный кран питания подогревателя.

Включение подогревателя производится при помощи таймера (в заранее установленное время или немедленно).

После разогрева форсунки, в случае, если контакты


датчика температуры замкнуты (то есть, если температура жидкости ниже заданного предела), включаются электродвигатели циркуляционного насоса и вентилятора и загорается контрольная лампа, встроенная в выключатель. Примерно через 20 с автоматически включается высоковольтный источник напряжения и топливный электромагнитный клапан.

Между электродами появляется искра, топливо воспламеняется, после чего при устойчивом горении по сигналу индикатора пламени отключается высоковольтный источник.

Горение будет продолжаться до тех пор, пока температура жидкости не достигнет заданного значения, после чего контакты датчика разомкнутся, и топливный электромагнитный клапан обесточивается, подача топлива и горение прекращается.

В течение 150 с оба электродвигателя будут продолжать работать, по истечении этого времени электродвигатель вентилятора отключится, дальше будет работать только электродвигатель циркуляционного насоса, контрольная лампа продолжает гореть. При снижении температуры жидкости ниже заданного предела контакты датчика замкнутся и произойдет розжиг подогревателя, как было показано выше.

В случае, если в момент включения подогревателя контакты температурного датчика разомкнуты (температура жидкости выше заданного предела), включится только электродвигатель насоса и загорится контрольная лампа. Розжиг подогревателя произойдет при снижении температуры жидкости ниже заданного предела (см. выше).

РЕЖИМ РАБОТЫ (если розжиг не произошел или прекратилось горение):

В случае, если при включении подогревателя либо при замыкании контактов датчиков температуры в процессе регулирования температуры жидкости розжиг не произойдет (например, из-за отсутствия топлива, из-за разомкнутого состояния контактов термопредохранителя (на теплообменнике), через 10 с после включения высоковольтного источника напряжения и клапана они автоматически выключатся, при этом лампа погаснет, а через 150 с выключатся электродвигатели насоса и вентилятора (полное отключение подогревателя).

В случае срыва пламени включается на 10 с высоковольтный источник и если розжиг не произойдет, подогреватель отключается в порядке, изложенном выше.

Для повторного включения подогревателя необходимо выключить его, нажав кнопку «СБРОС», а затем снова включить нажатием кнопки «ПОДОГРЕВ» таймера.

ВЫКЛЮЧЕНИЕ:

Для выключения подогревателя необходимо нажать на кнопку «СБРОС» таймера. При этом погаснет контрольная лампа и выключится топливный клапан (горение прекращается), а через 150 с выключатся электродвигатели насоса и вентилятора (полное отключение подогревателя).

Закрыть топливный кран питания подогревателя.

АВАРИЙНЫЕ РЕЖИМЫ

Если температура жидкости превысит 103±5°С, что возможно в случае отказа датчика температуры, разомкнутся контакты термопредохранителя. При этом отключается топливный клапан и горение прекращается.


Необходимо определить и устранить причину дефекта и только после этого и остывания термопредохранителя до температуры примерно плюс 30°С замкнуть его контакты нажатием н кнопку, расположенную на корпусе термопредохранителя, и снова включить подогреватель выключателем.

Если при включенном состоянии контрольная лампа гаснет, то это указывает на неисправность подогревателя.

При включении подогревателя предусмотрены следующие блокировки его включения:

- напряжение питания в цепи ниже 18 В: загорится контрольная лампа и включаются электродвигатели насоса и вентилятора, по истечении 10 с лампа погаснет, а через 150 с выключатся электродвигатели (розжига не произойдет);

- цепь электродвигателя насоса разомкнута: включится электродвигатель вентилятора, контрольная лампа не загорится и через 150 с электродвигатель вентилятора выключится (розжига не произойдет);

- разомкнуты контакты термопредохранителя (в цепи питания обмотки топливного клапана): включаются электродвигатели и загорится лампа, через 20 с включится высоковольтный источник напряжения, но из-за отсутствия питания клапан не включится и розжиг не произойдет. После 10 с работы отключится высоковольтный источник.

При пользовании подогревателем следует учитывать, что при принудительном выключении подогревателя или при неудавшемся розжиге контрольная лампа погаснет сразу и превратится горение, однако, выключение электродвигателей насоса и вентилятора произойдет только через 150 с, что обеспечивает охлаждение горелки и завихрителя.

В течение этого времени нельзя пытаться обесточить подогреватель (например, разъединением колодки пучка проводов подогревателя, так как это приведет к возрастанию температуры внутри подогревателя, что может вызвать, в частности, обгора-ние электропроводов внутри подогревателя, отказ индикатора пламени и коробление завихрителя.



РАБОТА В РЕЖИМЕ АВТОМАТИЧЕСКОГО ПОДДЕРЖАНИЯ теплового состояния кабины

Для работы в режиме автоматического поддержания теплового состояния кабины необходимо включить выключатель массы, замок зажигания и переключатель электродвигателей отопителя кабины на низкую частоту вращения.

При пользовании подогревателем могут включаться и отключаться электродвигатели штатного отопителя кабины помимо автономного управления штатным клавишным переключателем.

Для управления включением электродвигателей отопителя используется датчик температуры, контакты которого замыкаются при температуре жидкости в системе плюс 40°С.

Указанный датчик установлен на теплообменнике подогревателя, а его контакты включены в цепь терморегулятора со встроенным реле.

Электродвигатели отопителя включаются не сразу при включении подогревателя, а только после замыкания контактов датчика температуры (плюс 40°С) и при включенном выключателе приборов и стартера.

Терморегулятор будет включать и выключать электродвигатели отопителя в зависимости от температуры воздуха в кабине. Работа самого подогревателя не зависит от состояния контактов данного датчика температуры и терморегулятора.
