ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ЭФУ ДВИГАТЕЛЯ АВТОМОБИЛЕЙ КАМАЗ

При сервисе С (осенью):

— промойте свечи и освободите топливопроводы ЭФУ от летнего топлива (после замены топлива в системе питания на зимнее);

— проверьте работу ЭФУ.

Промывая свечи ЭФУ, очистите от отложений защитную гильзу 3 (рис. 108) и сетку 4, после этого промойте их бензином.

Для освобождения топливопроводов ЭФУ от летнего топлива после замены его на зимнее в системе питания электродвигателя:

— пустите двигатель и дайте ему проработать со средней частотой вращения коленчатого вала до тех пор, пока полностью не выработаются остатки летнего топлива из системы питания;

— остановите двигатель и отсоедините топливопроводы от свечей;

— откройте электромагнитный клапан подачей напряжения на его штекер со штекера провода подкапотной лампы. Масса автомобиля при этом должна быть включена. Открытие клапана сопровождается характерным щелчком;

— прокачайте систему питания двигателя ручным топливоподкачивающим насосом, пока из топливопроводов ЭФУ не сольется летнее топливо;

— подсоедините топливопроводы.

ПРОВЕРКА РАБОТОСПОСОБНОСТИ ЭФУ

Работу ЭФУ следует проверять при исправных и заряженных аккумуляторных батареях в следующем порядке:

— проверить исправность сигнализатора ЭФУ на панели приборов в кабине (нажатием кнопки контроля);

— включить ЭФУ и определить время момента включения ЭФУ до загорания сигнализатора. Для первого включения ЭФУ оно должно составлять при температуре воздуха выше нуля 50-70 с., а при температуре ниже нуля — 70-110 с. При повторном включении ЭФУ время загорания сигнализатора сокращается, поэтому для получения достоверного значения необходимо дать остыть термореле до температуры окружающего воздуха:

— проверить наличие пламени факела во впускных коллекторах.

Для проверки факела необходимо:

— вывернуть свечи из коллекторов, подсоединить к ним топливные трубки и электропровода;

— обеспечить надежное соединение корпусов свечей с массой и убедиться, что вывод изолирован от массы;

— включить ЭФУ и после загорания сигнализатора с помощью стартера провернуть коленчатый вал. Если нет пламени, то заменить неисправную свечу.

Работоспособность реле 4 включения ЭФУ определите в следующем порядке:

— отсоедините любой провод от вывода «К» дополнительного реле стартера;

— нажмите кнопку включения ЭФУ и два-три раза не более чем на 1с поверните ключ выключателя приборов и стартера в положение II (крайнее правое положение). При исправном реле должны прослушиваться характерные щелчки;

— выключите ЭФУ и подсоедините провод к выводу «К».

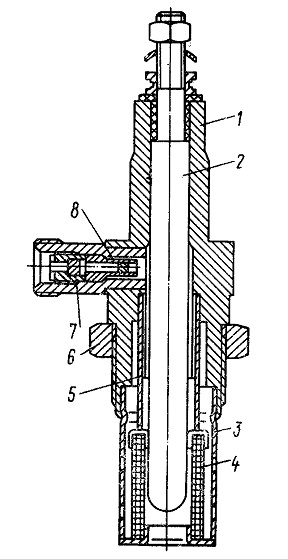

Рис. 108. Факельная свеча: 1 - корпус; 2 - нагреватель; 3 - гильза защитная; 4 - сетка; 5 - испаритель; 6 -контргайка; 7 - гайка с фильтром; 8 - жиклер

Работоспособность реле отключения ОВГ определите так:
— нажмите кнопку ЭФУ и пустите двигатель стартером. Стрелка амперметра при изменении частоты вращения двигателя во всем диапазоне должна показать разрядный ток около 30 А. Остановите двигатель и только после этого отпустите кнопку ЭФУ;

— вновь пустите двигатель и убедитесь, что генератор дает заряд.

Примечание. При подготовке автомобиля к первой зимней эксплуатации дополнительно проверьте подачу топлива к свечам ЭФУ и пропускную способность свечей.
